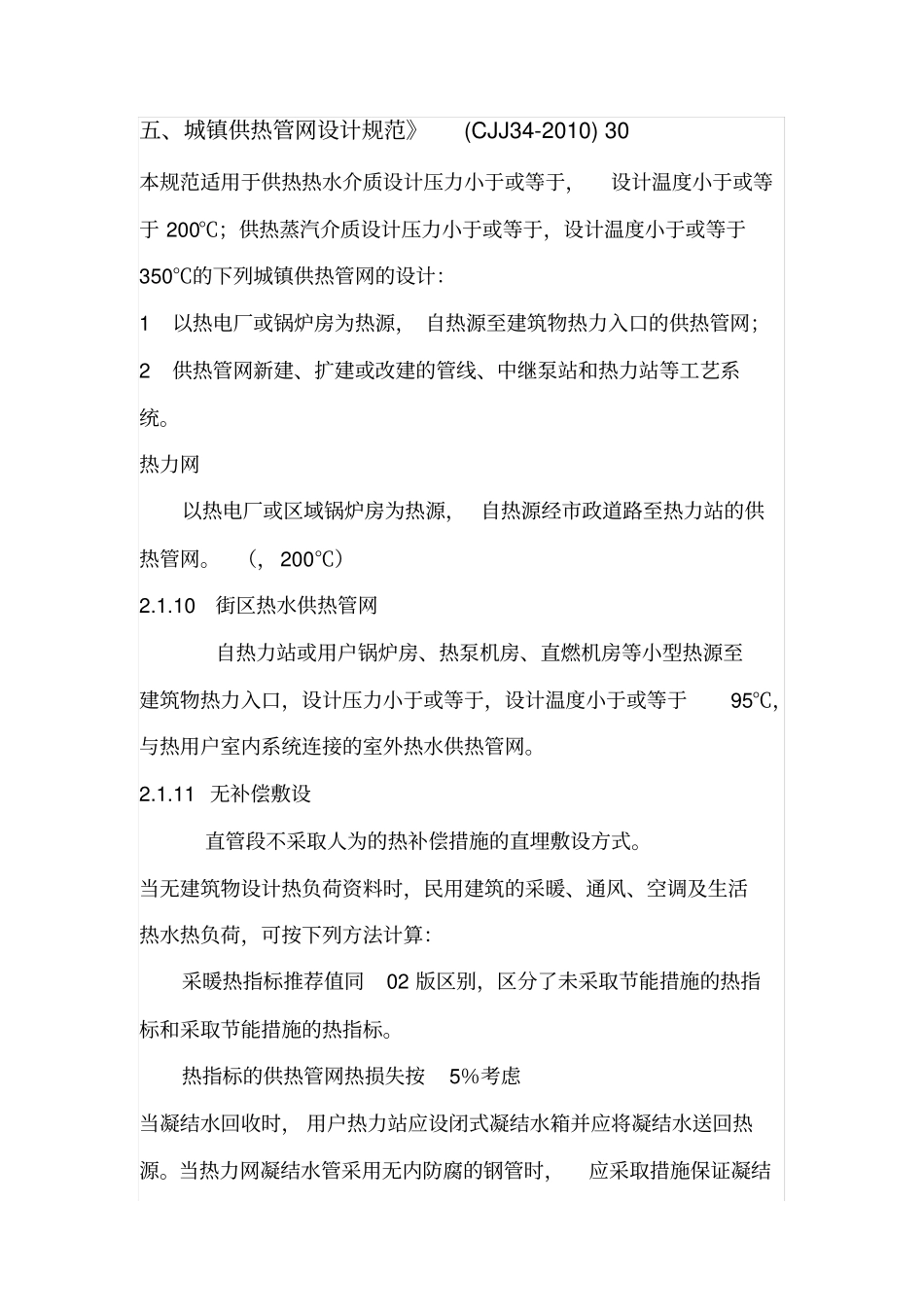

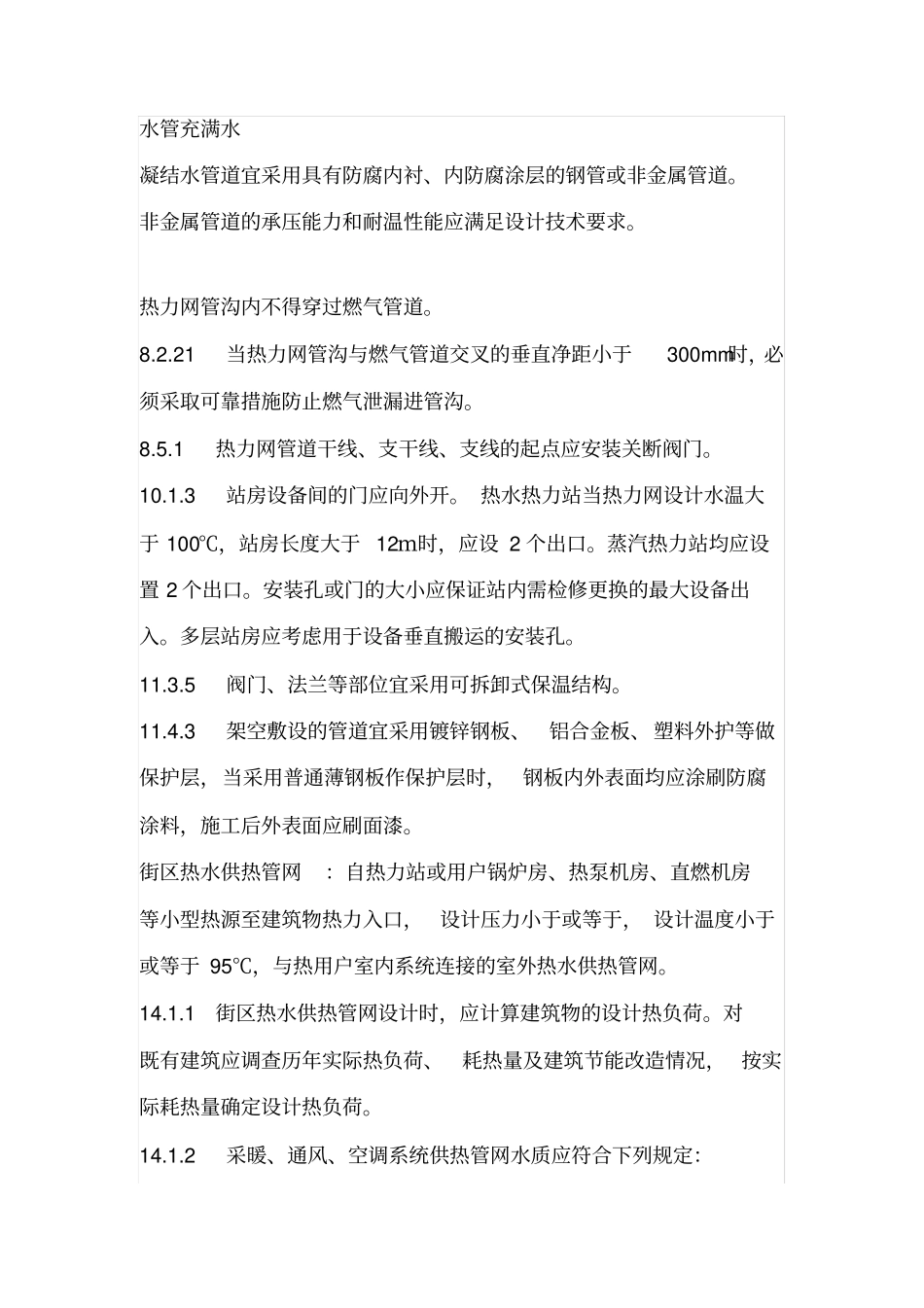

五、城镇供热管网设计规范》(CJJ34-2010)30本规范适用于供热热水介质设计压力小于或等于，设计温度小于或等于200℃；供热蒸汽介质设计压力小于或等于，设计温度小于或等于350℃的下列城镇供热管网的设计：1以热电厂或锅炉房为热源，自热源至建筑物热力入口的供热管网；2供热管网新建、扩建或改建的管线、中继泵站和热力站等工艺系统。热力网以热电厂或区域锅炉房为热源，自热源经市政道路至热力站的供热管网。（，200℃）2.1.10街区热水供热管网自热力站或用户锅炉房、热泵机房、直燃机房等小型热源至建筑物热力入口，设计压力小于或等于，设计温度小于或等于95℃，与热用户室内系统连接的室外热水供热管网。2.1.11无补偿敷设直管段不采取人为的热补偿措施的直埋敷设方式。当无建筑物设计热负荷资料时，民用建筑的采暖、通风、空调及生活热水热负荷，可按下列方法计算：采暖热指标推荐值同02版区别，区分了未采取节能措施的热指标和采取节能措施的热指标。热指标的供热管网热损失按5％考虑当凝结水回收时，用户热力站应设闭式凝结水箱并应将凝结水送回热源。当热力网凝结水管采用无内防腐的钢管时，应采取措施保证凝结水管充满水凝结水管道宜采用具有防腐内衬、内防腐涂层的钢管或非金属管道。非金属管道的承压能力和耐温性能应满足设计技术要求。热力网管沟内不得穿过燃气管道。8.2.21当热力网管沟与燃气管道交叉的垂直净距小于300mm时，必须采取可靠措施防止燃气泄漏进管沟。8.5.1热力网管道干线、支干线、支线的起点应安装关断阀门。10.1.3站房设备间的门应向外开。热水热力站当热力网设计水温大于100℃，站房长度大于12ｍ时，应设2个出口。蒸汽热力站均应设置2个出口。安装孔或门的大小应保证站内需检修更换的最大设备出入。多层站房应考虑用于设备垂直搬运的安装孔。11.3.5阀门、法兰等部位宜采用可拆卸式保温结构。11.4.3架空敷设的管道宜采用镀锌钢板、铝合金板、塑料外护等做保护层，当采用普通薄钢板作保护层时，钢板内外表面均应涂刷防腐涂料，施工后外表面应刷面漆。街区热水供热管网：自热力站或用户锅炉房、热泵机房、直燃机房等小型热源至建筑物热力入口，设计压力小于或等于，设计温度小于或等于95℃，与热用户室内系统连接的室外热水供热管网。14.1.1街区热水供热管网设计时，应计算建筑物的设计热负荷。对既有建筑应调查历年实际热负荷、耗热量及建筑节能改造情况，按实际耗热量确定设计热负荷。14.1.2采暖、通风、空调系统供热管网水质应符合下列规定：1热力站间接连接系统街区热水供热管网水质，应满足规范第10.3.12条的要求。2连接锅炉房等热源的街区热水供热管网水质，应满足现行国家标准《工业锅炉水质》GB/T1576对热水锅炉水质的要求。3应满足室内系统散热设备、管道及附件的要求。14.1.3用于生活热水系统的管网水质的卫生指标，应符合现行国家标准《生活饮用水卫生标准》GB5749的规定14.2.1管网管径和循环泵的设计参数应根据水力计算结果确定。当热用户分期建设时，应分期进行管网水力计算，应按规划期设计流量选择管径，分期确定循环泵运行参数。14.2.2对全年运行的空调系统管道，应分别计算采暖期和供冷期设计流量和管网压力损失，分别确定循环泵运行参数。14.2.3用于采暖、通风、空调系统的管网，设计流量应按本规范第条计算。生活热水系统的管网，设计流量应按现行国家标准《建筑给水排水设计规范》GB50015确定。14.2.4用于采暖、通风、空调系统的管网，确定主干线管径时，宜采用经济比摩阻。经济比摩阻数值宜根据工程具体条件计算确定。主干线比摩阻可采用60Pa/m～100Pa/m。注：第7章热力网水力计算的7.3.2条主干线比摩阻可采用30Pa/m～70Pa/m。14.2.5用于采暖、通风、空调系统的管网，支线管径应按允许压力降确定，比摩阻不宜大于400Pa/m。注：第7章热力网水力计算的7.3.3条支干线比摩阻不应大于300Pa/m。14.2.6用于采暖、通风、空调系统的管网设计，在保证循环水泵运行时管网压力符合下列规定：1系统中任何一点的压力不应超过设备、管道及管件的允许压力；2系统任何一点的压力不应低于10kPa；3循环水泵吸入口压力不应低于50kPa。14.2.7用于采暖、通...
