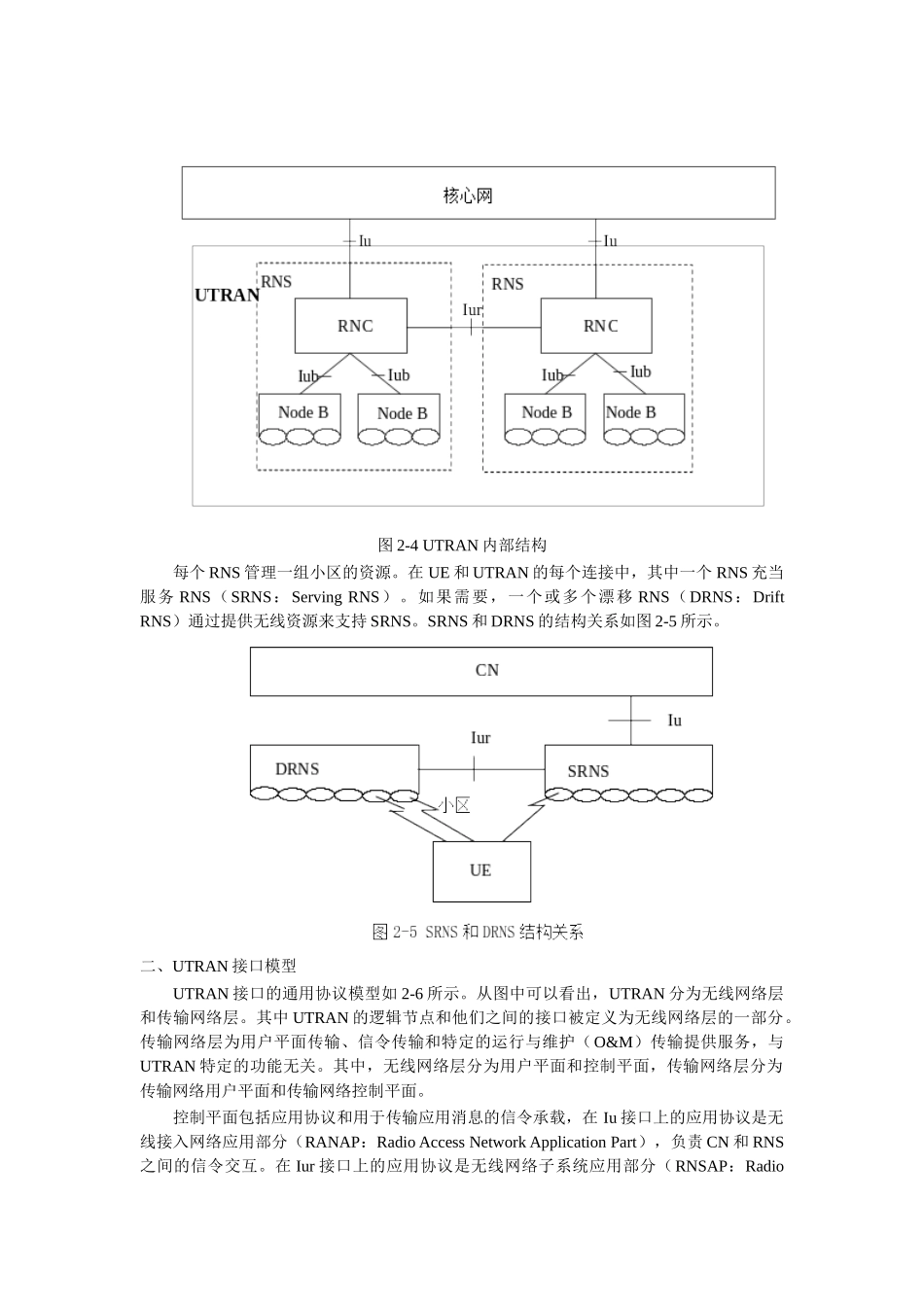

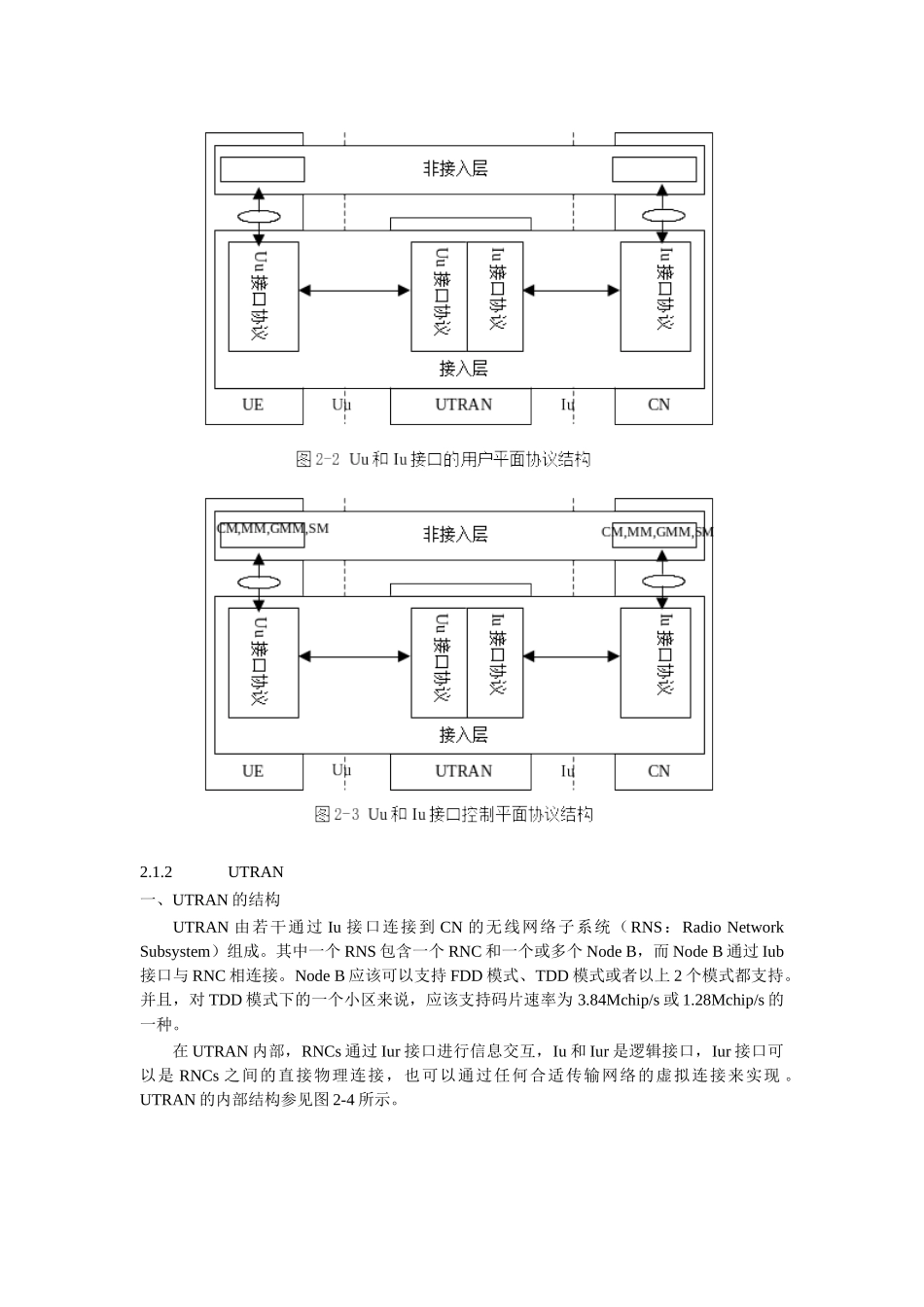

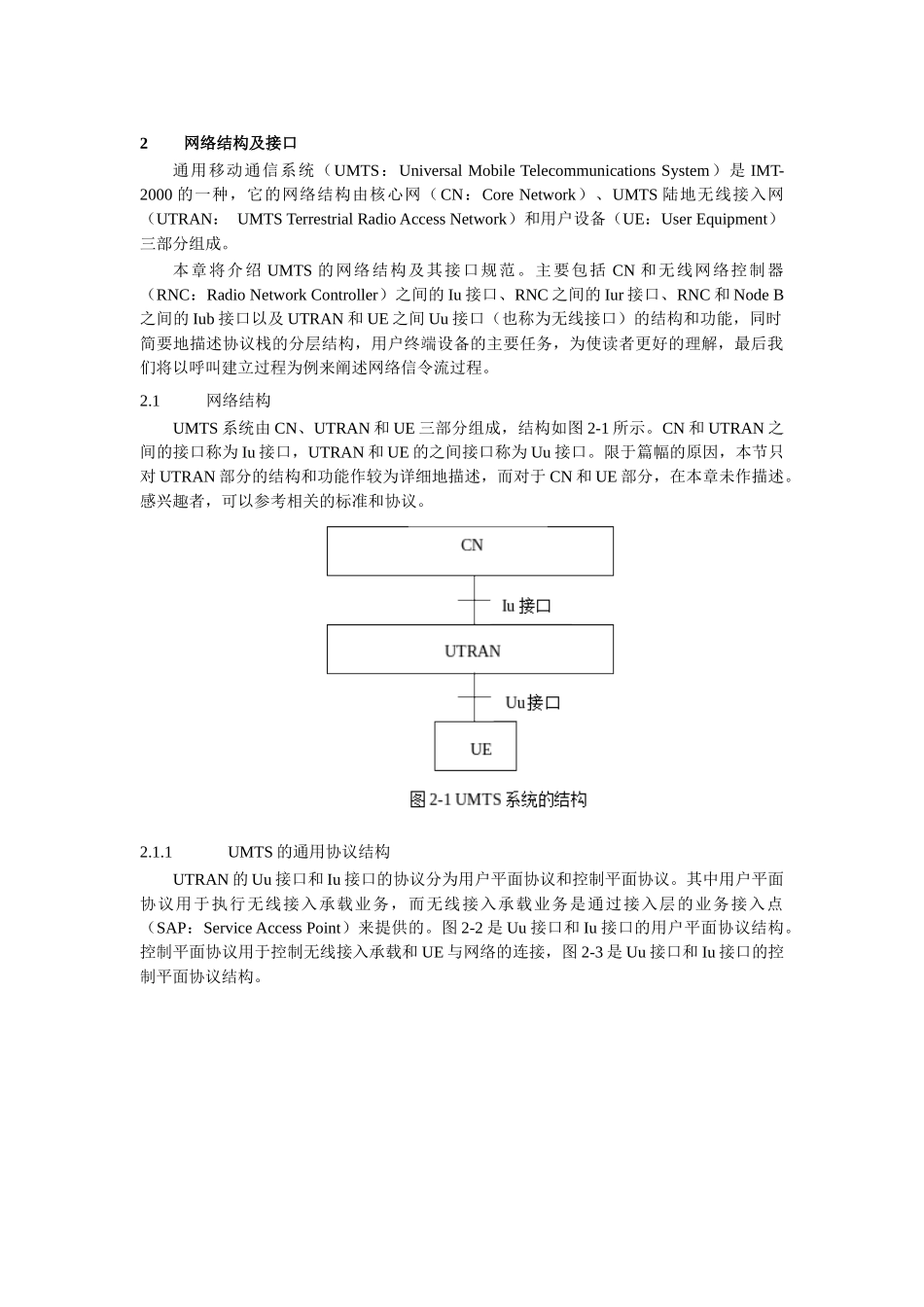

2网络结构及接口通用移动通信系统（UMTS：UniversalMobileTelecommunicationsSystem）是IMT-2000的一种，它的网络结构由核心网（CN：CoreNetwork）、UMTS陆地无线接入网（UTRAN：UMTSTerrestrialRadioAccessNetwork）和用户设备（UE：UserEquipment）三部分组成。本章将介绍UMTS的网络结构及其接口规范。主要包括CN和无线网络控制器（RNC：RadioNetworkController）之间的Iu接口、RNC之间的Iur接口、RNC和NodeB之间的Iub接口以及UTRAN和UE之间Uu接口（也称为无线接口）的结构和功能，同时简要地描述协议栈的分层结构，用户终端设备的主要任务，为使读者更好的理解，最后我们将以呼叫建立过程为例来阐述网络信令流过程。2.1网络结构UMTS系统由CN、UTRAN和UE三部分组成，结构如图2-1所示。CN和UTRAN之间的接口称为Iu接口，UTRAN和UE的之间接口称为Uu接口。限于篇幅的原因，本节只对UTRAN部分的结构和功能作较为详细地描述，而对于CN和UE部分，在本章未作描述。感兴趣者，可以参考相关的标准和协议。2.1.1UMTS的通用协议结构UTRAN的Uu接口和Iu接口的协议分为用户平面协议和控制平面协议。其中用户平面协议用于执行无线接入承载业务，而无线接入承载业务是通过接入层的业务接入点（SAP：ServiceAccessPoint）来提供的。图2-2是Uu接口和Iu接口的用户平面协议结构。控制平面协议用于控制无线接入承载和UE与网络的连接，图2-3是Uu接口和Iu接口的控制平面协议结构。2.1.2UTRAN一、UTRAN的结构UTRAN由若干通过Iu接口连接到CN的无线网络子系统（RNS：RadioNetworkSubsystem）组成。其中一个RNS包含一个RNC和一个或多个NodeB，而NodeB通过Iub接口与RNC相连接。NodeB应该可以支持FDD模式、TDD模式或者以上2个模式都支持。并且，对TDD模式下的一个小区来说，应该支持码片速率为3.84Mchip/s或1.28Mchip/s的一种。在UTRAN内部，RNCs通过Iur接口进行信息交互，Iu和Iur是逻辑接口，Iur接口可以是RNCs之间的直接物理连接，也可以通过任何合适传输网络的虚拟连接来实现。UTRAN的内部结构参见图2-4所示。图2-4UTRAN内部结构每个RNS管理一组小区的资源。在UE和UTRAN的每个连接中，其中一个RNS充当服务RNS（SRNS：ServingRNS）。如果需要，一个或多个漂移RNS（DRNS：DriftRNS）通过提供无线资源来支持SRNS。SRNS和DRNS的结构关系如图2-5所示。二、UTRAN接口模型UTRAN接口的通用协议模型如2-6所示。从图中可以看出，UTRAN分为无线网络层和传输网络层。其中UTRAN的逻辑节点和他们之间的接口被定义为无线网络层的一部分。传输网络层为用户平面传输、信令传输和特定的运行与维护（O&M）传输提供服务，与UTRAN特定的功能无关。其中，无线网络层分为用户平面和控制平面，传输网络层分为传输网络用户平面和传输网络控制平面。控制平面包括应用协议和用于传输应用消息的信令承载，在Iu接口上的应用协议是无线接入网络应用部分（RANAP：RadioAccessNetworkApplicationPart），负责CN和RNS之间的信令交互。在Iur接口上的应用协议是无线网络子系统应用部分（RNSAP：RadioNetworkSubsystemApplicationPart），负责2个RNS之间的信令交互。Iub接口上的应用协议是NodeB应用部分（NBAP：NodeBApplicationPart），负责RNS内部的RNC与NodeB之间的信令交互。在传输网络层，以上3个接口都使用ATM传输技术，3GPP还建议可支持七号信令的SC-CP、MTP以及IP等技术。用户平面包括数据流和用于数据流传输的数据承载。传输网络控制平面只在传输层，不包含任何无线网络层的信息。它包含用于用户平面建立传输承载（数据承载）所需的接入链路控制应用部分（ALCAP：AccessLinkControlApplicationPart）协议和用于ALCAP的信令承载。用户平面的数据承载和应用协议的信令承载都属于传输网络用户平面。三、UTRAN的功能1.用户数据传输UTRAN提供在Uu和Iu参考点之间的用户数据传输功能。2.系统接入控制系统接入控制包含接入允许控制、拥塞控制和系统信息广播等功能。其中接入允许控制功能用来控制允许或拒绝新的用户的接入、新的无线接入承载或新的无线连接（例如：切换情况）的建立。基于上行干扰和下行功率的接入准许控制功能位于控制无线网络控...
