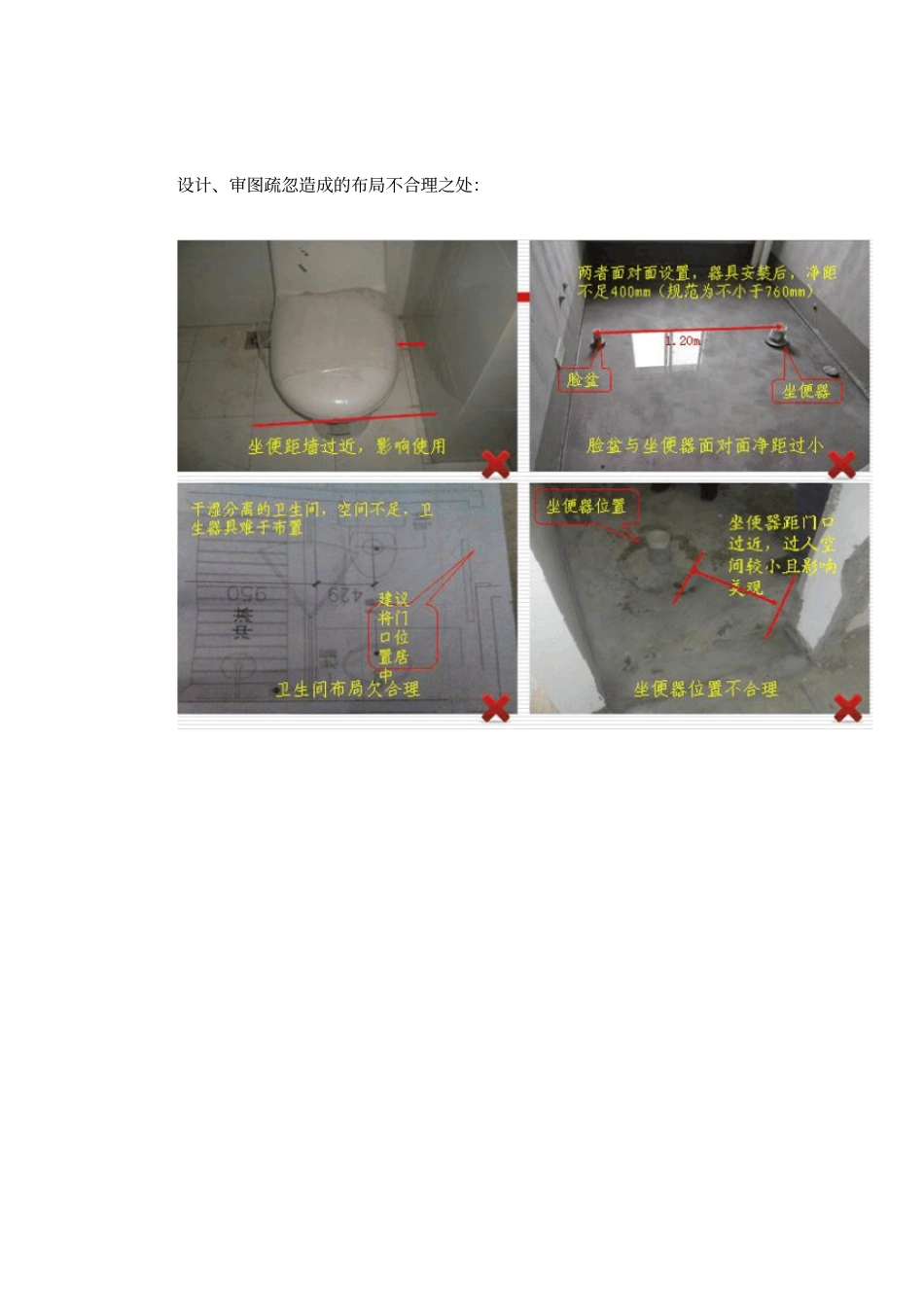

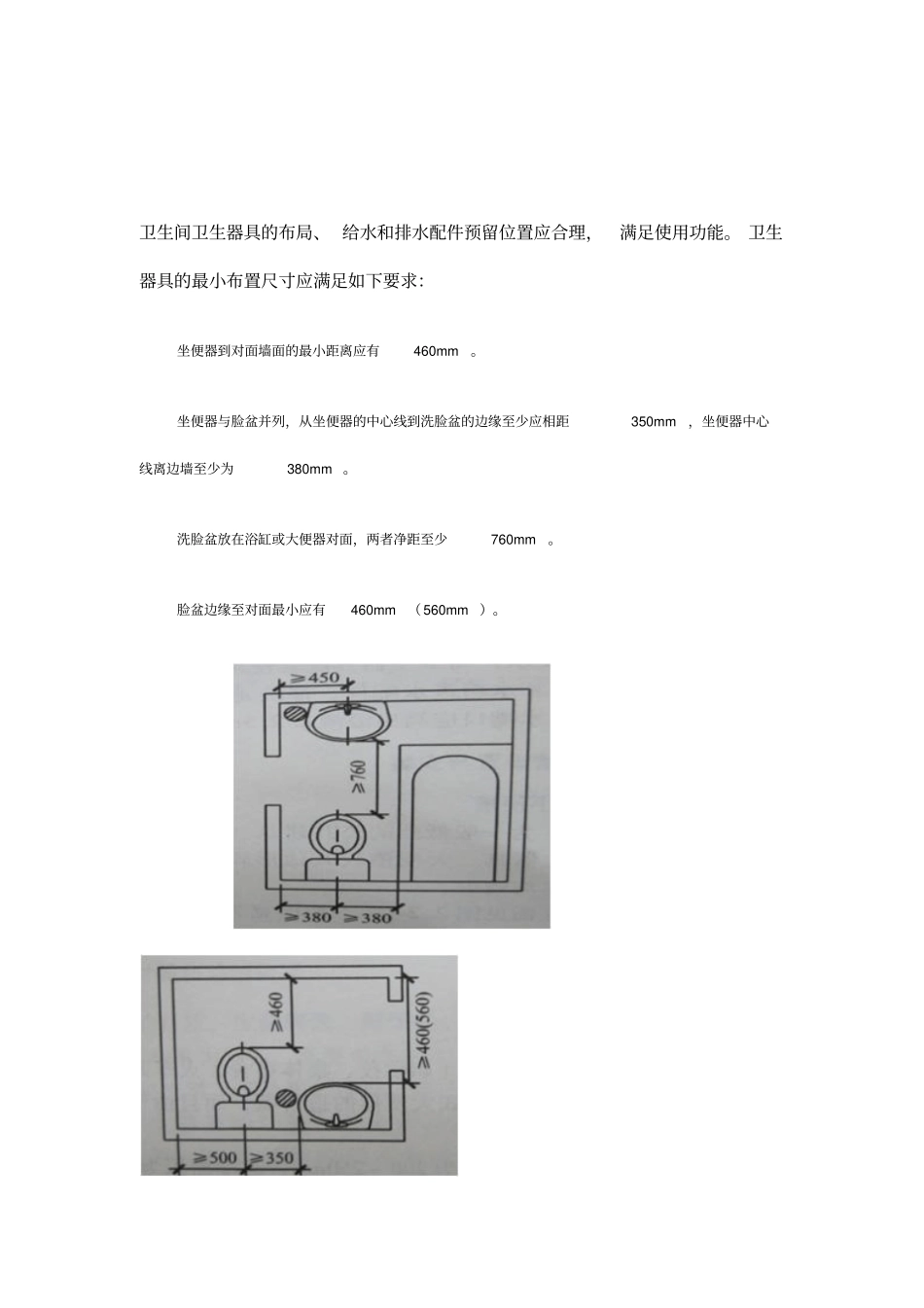

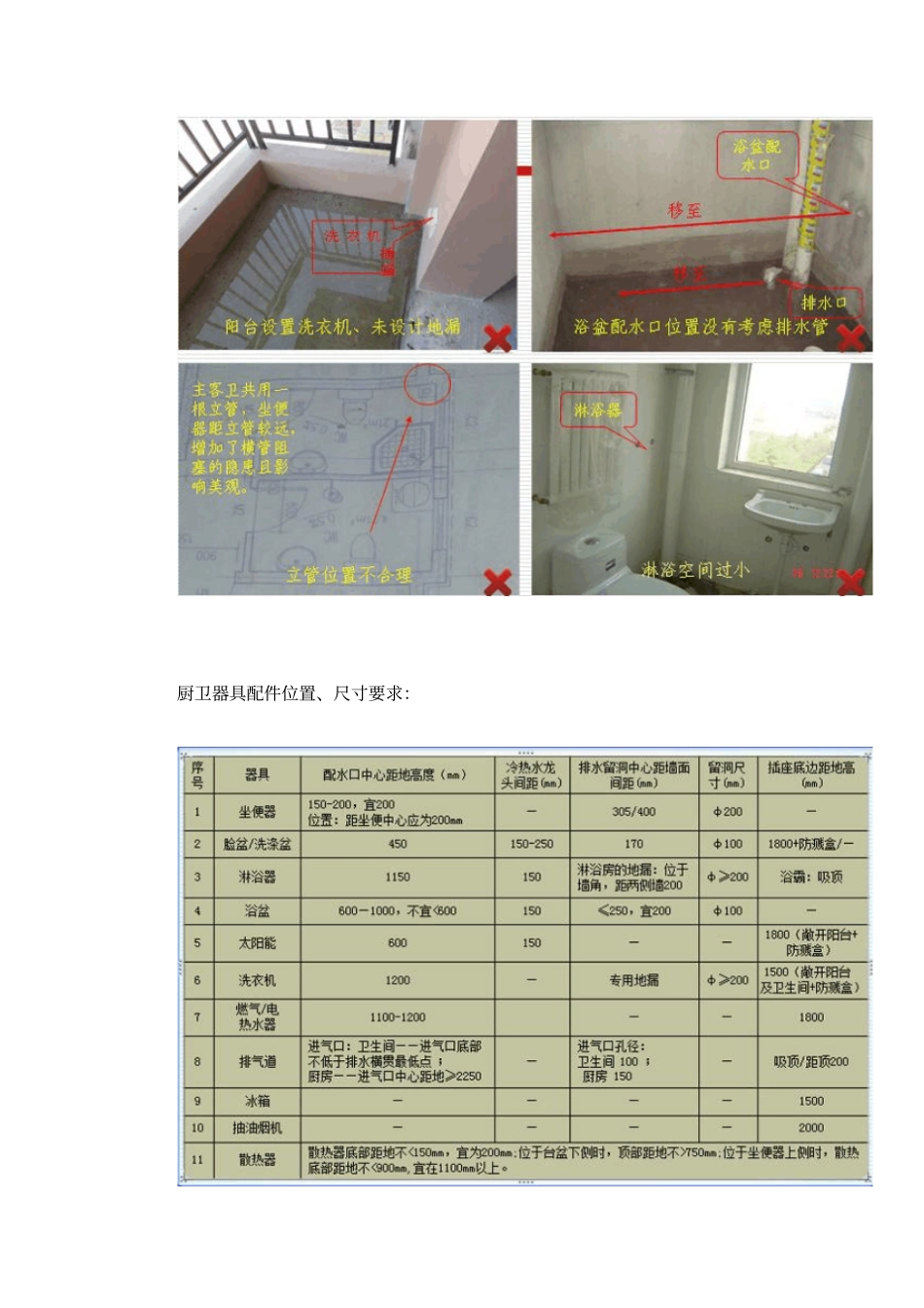

卫生间卫生器具的布局、给水和排水配件预留位置应合理，满足使用功能。卫生器具的最小布置尺寸应满足如下要求：坐便器到对面墙面的最小距离应有460mm。坐便器与脸盆并列，从坐便器的中心线到洗脸盆的边缘至少应相距350mm，坐便器中心线离边墙至少为380mm。洗脸盆放在浴缸或大便器对面，两者净距至少760mm。脸盆边缘至对面最小应有460mm（560mm）。设计、审图疏忽造成的布局不合理之处：厨卫器具配件位置、尺寸要求：坐便配水口与排水预留洞位置应相互对应各器具配件（包括插座）位置应相互对应,满足和不影响其他器具的正常使用，如脸盆、太阳能插座、应考虑镜面、水箱位置，禁止出现将插座置于镜面、水箱后面。为保证抹灰一次成形，增强感观效果，户内给水管道应在抹灰之前预埋，砌体上开槽应采用专用工具切割，禁止剔凿。穿楼板预留洞及地漏安装具体安装要求如下：留洞位置应准确，留洞直径应比管径大2号且符合“厨卫器具配件位置、尺寸要求表”要求，以便于排水管位置调整及管洞吊补。管洞预留周边砼要密实，禁止使用塑料管预留；管道安装后要分两次吊补，吊补应密实，达到不滴漏要求。各器具排水支管及地漏安装完毕后，应对管口进行保护，防止建筑垃圾等进入管内，造成堵塞隐患。地漏设置、安装应满足地面坡度要求，位置应准确，如洗衣机应为专用地漏，应布置在洗衣机出水口侧，洗衣机尺寸不小于600*600mm,禁止将机洗地漏设置在洗衣机正下方；淋浴房地漏一般位于墙角处，距两侧墙中心距均为200mm；淋浴器地漏一般位于距墙350mm以内；同时收集淋浴、脸盆、坐便器地面水的地漏，应尽量靠近淋浴器一侧。排水管安装具体要求如下：立管位置应合理，不影响卫生器具使用功能、不遮窗、不影响门窗开启，最大限度的节省空间。检查口设置：首层、顶层必须安装，其他楼层设置应满足设计要求且间隔不超过6层，可根据项目情况，将立管检查口位置统一，方便检修。检查口方向应与墙面垂直或平行，避免包装后无法使用。伸缩节设置：每层设置（伸缩节间距不大于4米），卫生间内安装在三通以下150mm左右，厨房间安装在三通以上150mm左右。双立管排水系统，建议通气管与排水管的伸缩节安装在同一高度。H管设置：首层与顶层设置排水立管与通气管连接，H管应每三层设置一个，H管与通气管连接点应高于排水器具上沿150mm以上，安装方向应正确。阻火圈设置：管径≥De110塑料排水立管需设阻火圈，阻火圈应紧贴顶板安装牢靠。排水横管安装具体要求如下：排水横管下皮距顶板300-350mm且不影响门窗的开启、高于窗洞上口50mm以上，保证卫生间最大净空。排水器具排水管应加存水弯，为保证卫生间净空，排水管起端可设P型存水弯，存水弯检查口应检修方便。排气道安装具体要求如下：卫生间排气道进气孔应处于吊顶内，即进气孔下沿应不低于排水横管最低存水弯的检查口；厨房排气道进气口中心距成活地面高度应不小于2250mm，且下口应高于窗洞上口30mm以上，进气口朝向亦应正确。排气道进气口直径要求：卫生间为100mm；厨房为150mm。质量！质量！！质量！！！想提高工程的质量，先要知道质量控制要点在哪里！所以我觉得对大家来说还是比较有用的，欢迎大家点评哦！
