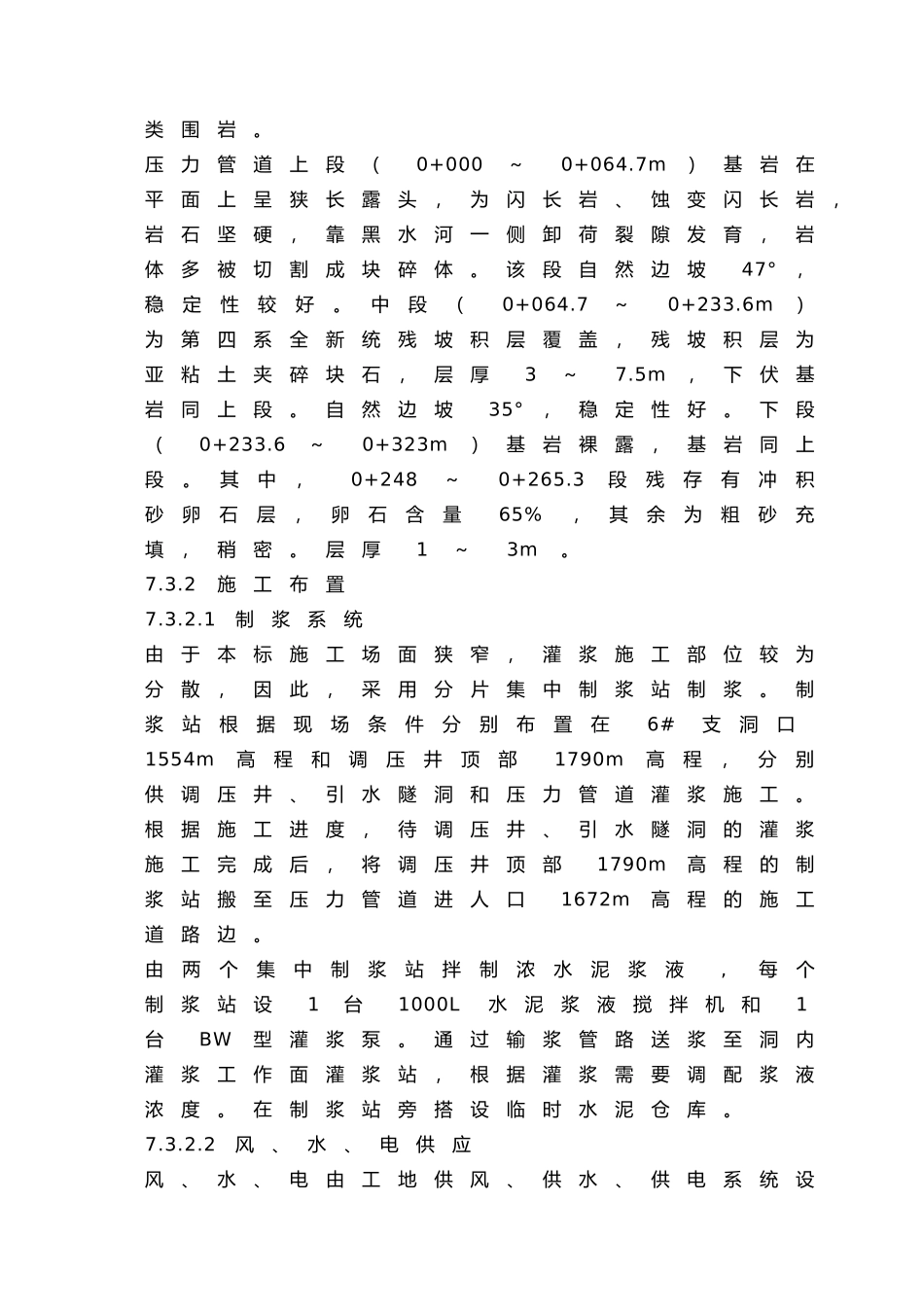

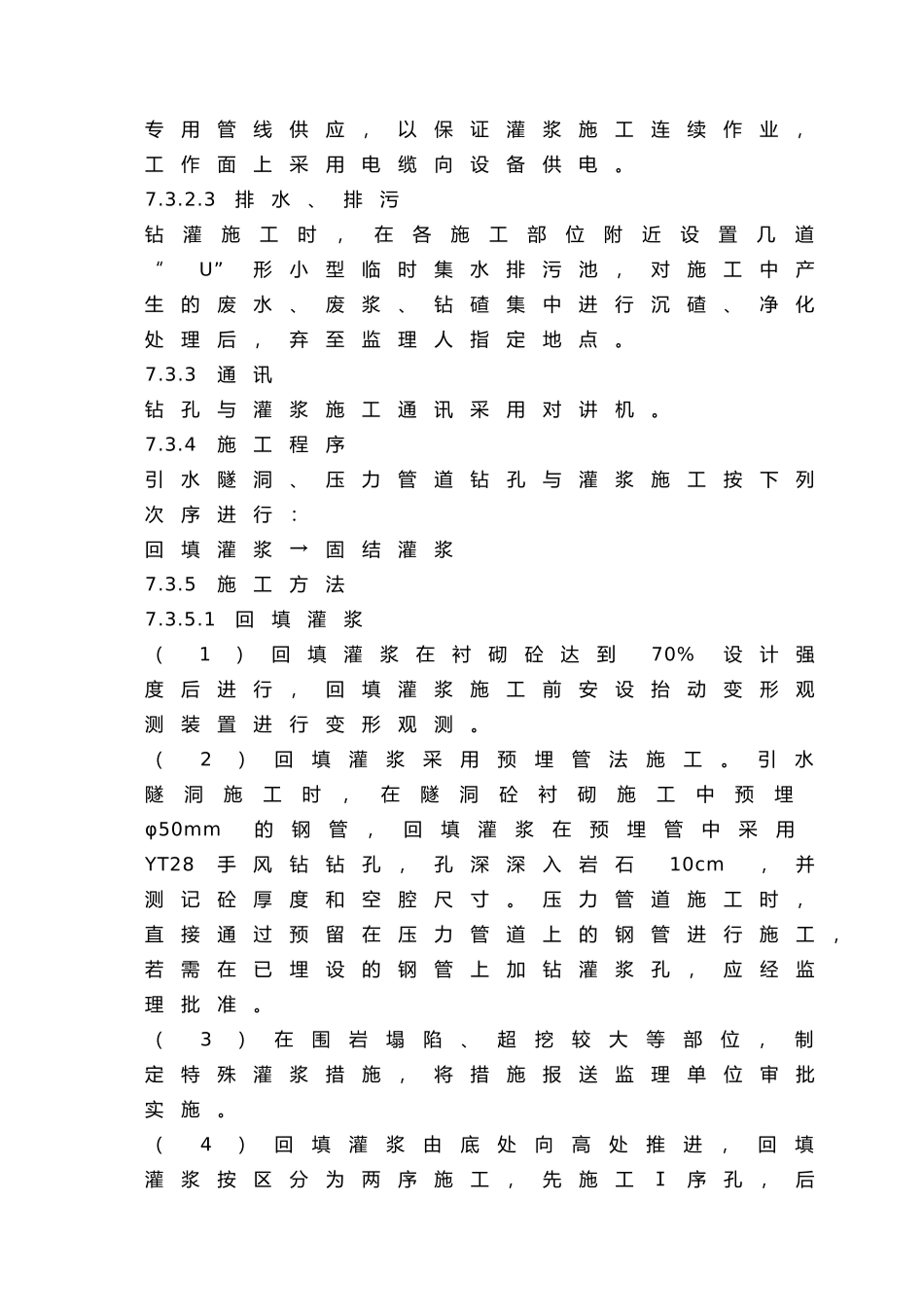

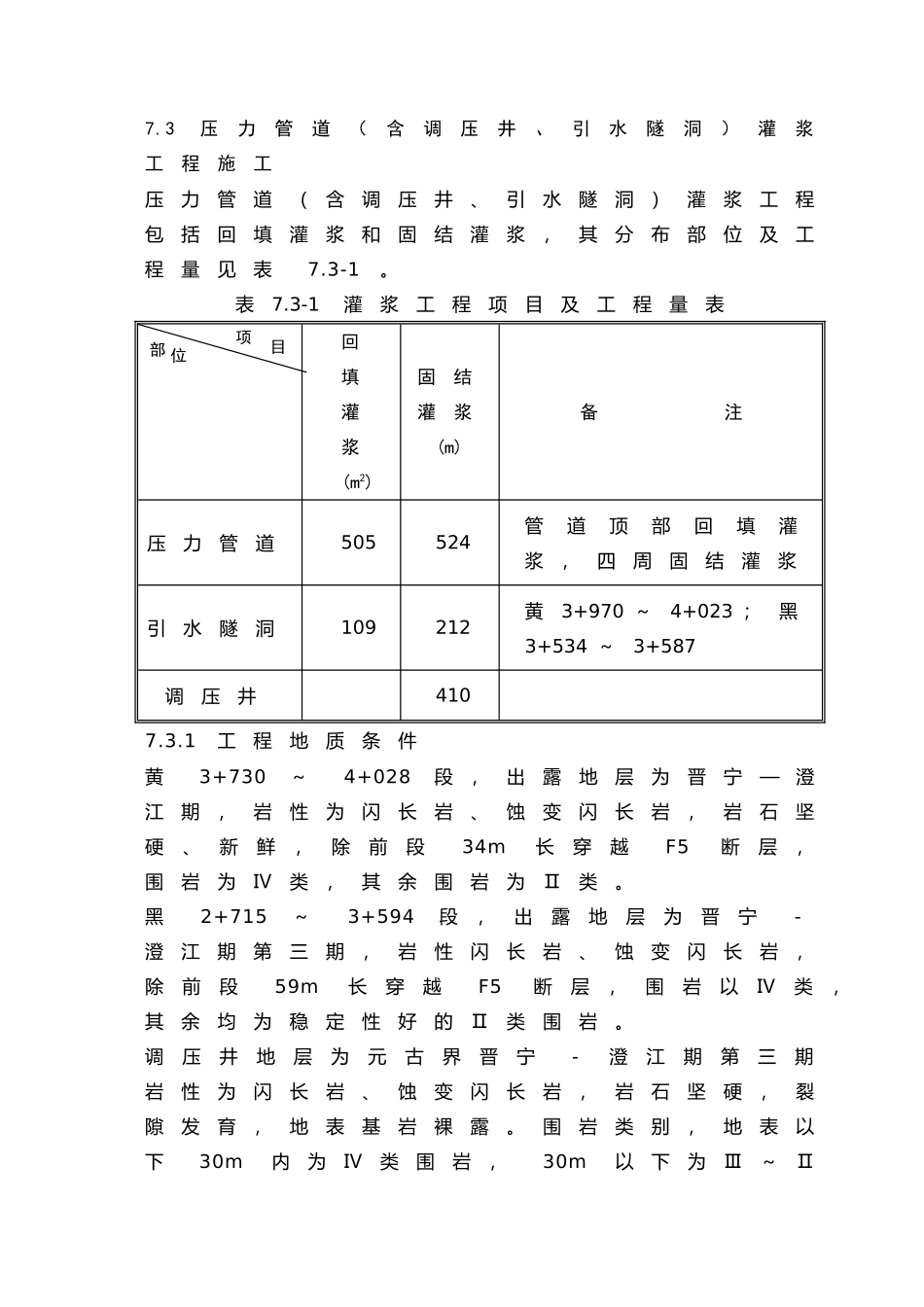

7.3压力管道（含调压井、引水隧洞）灌浆工程施工压力管道（含调压井、引水隧洞）灌浆工程包括回填灌浆和固结灌浆，其分布部位及工程量见表7.3-1。表7.3-1灌浆工程项目及工程量表回填灌浆(m2)固结灌浆(m)备注压力管道505524管道顶部回填灌浆，四周固结灌浆引水隧洞109212黄3+970～4+023；黑3+534～3+587调压井4107.3.1工程地质条件黄3+730～4+028段，出露地层为晋宁—澄江期，岩性为闪长岩、蚀变闪长岩，岩石坚硬、新鲜，除前段34m长穿越F5断层，围岩为Ⅳ类，其余围岩为Ⅱ类。黑2+715～3+594段，出露地层为晋宁-澄江期第三期，岩性闪长岩、蚀变闪长岩，除前段59m长穿越F5断层，围岩以Ⅳ类，其余均为稳定性好的Ⅱ类围岩。调压井地层为元古界晋宁-澄江期第三期岩性为闪长岩、蚀变闪长岩，岩石坚硬，裂隙发育，地表基岩裸露。围岩类别，地表以下30m内为Ⅳ类围岩，30m以下为Ⅲ～Ⅱ项目部位类围岩。压力管道上段（0+000～0+064.7m）基岩在平面上呈狭长露头，为闪长岩、蚀变闪长岩，岩石坚硬，靠黑水河一侧卸荷裂隙发育，岩体多被切割成块碎体。该段自然边坡47°，稳定性较好。中段（0+064.7～0+233.6m）为第四系全新统残坡积层覆盖，残坡积层为亚粘土夹碎块石，层厚3～7.5m，下伏基岩同上段。自然边坡35°，稳定性好。下段（0+233.6～0+323m）基岩裸露，基岩同上段。其中，0+248～0+265.3段残存有冲积砂卵石层，卵石含量65%，其余为粗砂充填，稍密。层厚1～3m。7.3.2施工布置7.3.2.1制浆系统由于本标施工场面狭窄，灌浆施工部位较为分散，因此，采用分片集中制浆站制浆。制浆站根据现场条件分别布置在6#支洞口1554m高程和调压井顶部1790m高程，分别供调压井、引水隧洞和压力管道灌浆施工。根据施工进度，待调压井、引水隧洞的灌浆施工完成后，将调压井顶部1790m高程的制浆站搬至压力管道进人口1672m高程的施工道路边。由两个集中制浆站拌制浓水泥浆液,每个制浆站设1台1000L水泥浆液搅拌机和1台BW型灌浆泵。通过输浆管路送浆至洞内灌浆工作面灌浆站，根据灌浆需要调配浆液浓度。在制浆站旁搭设临时水泥仓库。7.3.2.2风、水、电供应风、水、电由工地供风、供水、供电系统设专用管线供应，以保证灌浆施工连续作业，工作面上采用电缆向设备供电。7.3.2.3排水、排污钻灌施工时，在各施工部位附近设置几道“U”形小型临时集水排污池，对施工中产生的废水、废浆、钻碴集中进行沉碴、净化处理后，弃至监理人指定地点。7.3.3通讯钻孔与灌浆施工通讯采用对讲机。7.3.4施工程序引水隧洞、压力管道钻孔与灌浆施工按下列次序进行：回填灌浆→固结灌浆7.3.5施工方法7.3.5.1回填灌浆（1）回填灌浆在衬砌砼达到70%设计强度后进行，回填灌浆施工前安设抬动变形观测装置进行变形观测。（2）回填灌浆采用预埋管法施工。引水隧洞施工时，在隧洞砼衬砌施工中预埋φ50mm的钢管，回填灌浆在预埋管中采用YT28手风钻钻孔，孔深深入岩石10cm，并测记砼厚度和空腔尺寸。压力管道施工时，直接通过预留在压力管道上的钢管进行施工，若需在已埋设的钢管上加钻灌浆孔，应经监理批准。（3）在围岩塌陷、超挖较大等部位，制定特殊灌浆措施，将措施报送监理单位审批实施。（4）回填灌浆由底处向高处推进，回填灌浆按区分为两序施工，先施工Ⅰ序孔，后施工Ⅱ序孔，后序孔应包括顶孔。（5）回填灌浆的压力按监理工程师的指示。一序孔可灌注水灰比0.6(或0.5):1的水泥浆，二序孔可灌注1:1和0.6(或0.5):1两个比级的水泥浆。空隙大的部位灌注水泥砂浆，掺砂量不大于水泥重量的200%。（6）在规定的压力下，灌浆孔停止吸浆并继续灌注5min即可结束。灌浆结束后，应先关闭孔口闸阀，再停泵，待孔内浆液初凝后才拆除孔口闸阀。（7）回填灌浆因故中断，及早恢复灌浆中断时间大于30min，设法清除至原孔深后恢复灌浆，此时若灌浆孔仍不吸浆，重新就近钻孔灌浆。（8）所有灌浆孔和检查孔在灌浆作业结束后，用浓浆将全孔封堵密实和抹平，并割除露出的预埋管。若灌浆孔往外流浆则采取闭浆待凝，待凝时间不小于24h。（9）回填灌浆质量检查在该部位灌浆结束7天后进行。检查孔为灌浆孔总数量的5%。回填灌浆质量检查方法采用钻孔注浆法，向孔内注...
