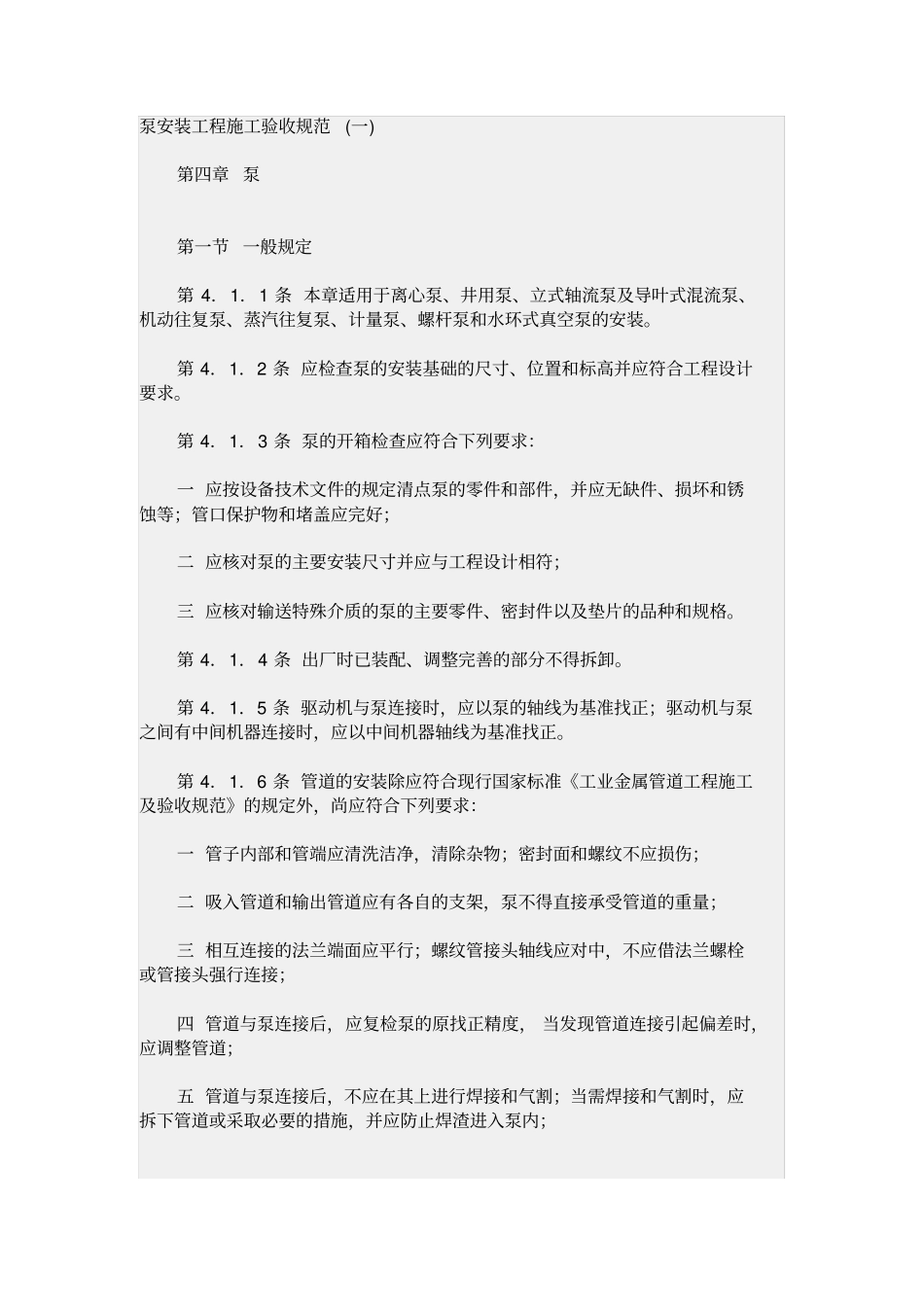

LUZEFENG.COM泵安装工程施工验收规范[键入文档副标题]luzefeng[选取日期][在此处键入文档摘要。摘要通常为文档内容的简短概括。在此处键入文档摘要。摘要通常为文档内容的简短概括。]泵安装工程施工验收规范(一)第四章泵第一节一般规定第4．1．1条本章适用于离心泵、井用泵、立式轴流泵及导叶式混流泵、机动往复泵、蒸汽往复泵、计量泵、螺杆泵和水环式真空泵的安装。第4．1．2条应检查泵的安装基础的尺寸、位置和标高并应符合工程设计要求。第4．1．3条泵的开箱检查应符合下列要求：一应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；二应核对泵的主要安装尺寸并应与工程设计相符；三应核对输送特殊介质的泵的主要零件、密封件以及垫片的品种和规格。第4．1．4条出厂时已装配、调整完善的部分不得拆卸。第4．1．5条驱动机与泵连接时，应以泵的轴线为基准找正；驱动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。第4．1．6条管道的安装除应符合现行国家标准《工业金属管道工程施工及验收规范》的规定外，尚应符合下列要求：一管子内部和管端应清洗洁净，清除杂物；密封面和螺纹不应损伤；二吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量；三相互连接的法兰端面应平行；螺纹管接头轴线应对中，不应借法兰螺栓或管接头强行连接；四管道与泵连接后，应复检泵的原找正精度，当发现管道连接引起偏差时，应调整管道；五管道与泵连接后，不应在其上进行焊接和气割；当需焊接和气割时，应拆下管道或采取必要的措施，并应防止焊渣进入泵内；六泵的吸入和排出管道的配置应符合设计规定。当无规定时，可按本规范附录二的规定进行。第4．1．7条润滑、密封、冷却和液压等系统的管道应清洗洁净保持畅通；其受压部分应按设备技术文件的规定进行严密性试验。当无规定时，应按现行国家标准《工业金属管道工程施工及验收规范》的规定执行。第4．1．8条泵的试运转应在其各附属系统单独试运转正常后进行。第4．1．9条泵应在有介质情况下进行试运转，试运转的介质或代用介质均应符合设计的要求。第二节离心泵第4．2．1条泵的清洗和检查应符合下列要求：一整体出厂的泵在防锈保证期内，其内部零件不宜拆卸，只清洗外表。当超过防锈保证期或有明显缺陷需拆卸时，其拆卸、清洗和检查应符合设备技术文件的规定。当无规定时，应符合下列要求：1拆下叶轮部件应清洗洁净，叶轮应无损伤；2冷却水管路应清洗洁净，并应保持畅通；3管道泵和共轴式泵不宜拆卸；二解体出厂的泵的清洗和检查符合下列要求：1泵的主要零件、部件和附属设备、中分面和套装零件、部件的端面不得有擦伤和划痕；轴的表面不得有裂纹、压伤及其他缺陷。清洗洁净后除水分应将零件、不见和设备表面涂上润滑油和按装配的顺序分类放置；2泵壳垂直中分面不宜拆卸和清洗。第4．2．2条整体安装的泵，纵向安装水平偏差不应大于0．10／1000，横向安装水平偏差不应大于0．20／1000，并应在泵的进出口法兰面或其它水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0．05／1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。第4．2．3条泵的找正应符合下列要求：一驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时，两半联轴器的径向位移、端面间隙、轴线倾斜均应符合设备技术文件的规定。当无规定时，应符合现行国家标准《机械设备安装工程施工及验收通用规范)的规定；二驱动机轴与泵轴以皮带连接时，两轴的平行度、两轮的偏移应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定；三汽轮机驱动的泵和输送高温、低温液体的泵(锅炉给水泵、热油泵、低温泵等)在常温状态下找正时，应按设计规定预留其温度变化的补偿值。第4．2．4条高转速泵或大型解体泵安装时，应测量转子叶轮、轴套、叶轮密封环、平衡盘、轴颈等主要部位的径向和端面跳动值，其允许偏差应符合设备、技术文件的规定。第4．2．5条转子部件与壳体部件之间的径向总间隙应符合设备技术文件的规定。第4．2．6条叶轮在蜗室内的前轴向、后轴向间隙、节段式多级泵的轴向...
