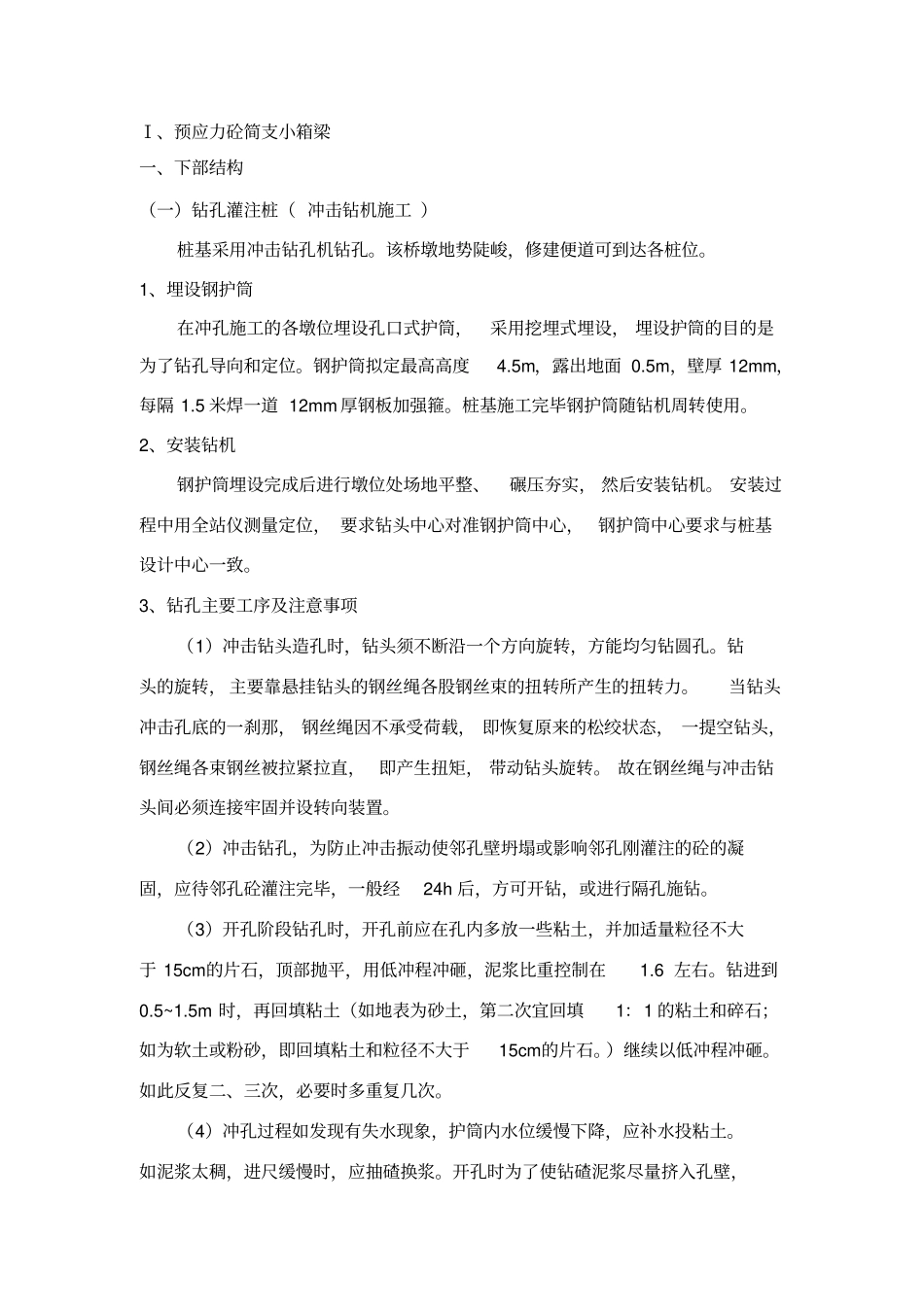

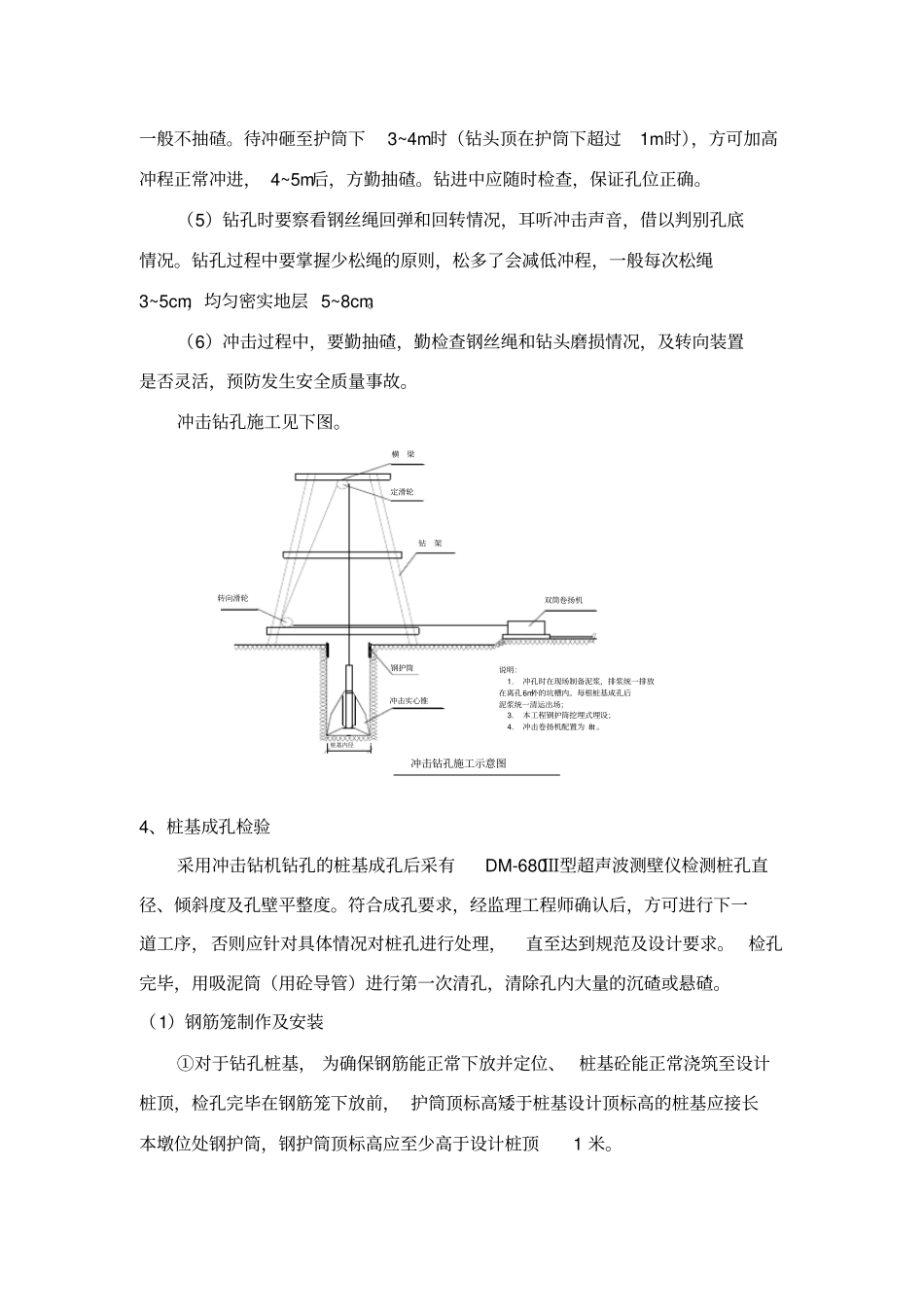

Ⅰ、预应力砼简支小箱梁一、下部结构（一）钻孔灌注桩（冲击钻机施工）桩基采用冲击钻孔机钻孔。该桥墩地势陡峻，修建便道可到达各桩位。1、埋设钢护筒在冲孔施工的各墩位埋设孔口式护筒，采用挖埋式埋设，埋设护筒的目的是为了钻孔导向和定位。钢护筒拟定最高高度4.5m，露出地面0.5m，壁厚12mm，每隔1.5米焊一道12mm厚钢板加强箍。桩基施工完毕钢护筒随钻机周转使用。2、安装钻机钢护筒埋设完成后进行墩位处场地平整、碾压夯实，然后安装钻机。安装过程中用全站仪测量定位，要求钻头中心对准钢护筒中心，钢护筒中心要求与桩基设计中心一致。3、钻孔主要工序及注意事项（1）冲击钻头造孔时，钻头须不断沿一个方向旋转，方能均匀钻圆孔。钻头的旋转，主要靠悬挂钻头的钢丝绳各股钢丝束的扭转所产生的扭转力。当钻头冲击孔底的一刹那，钢丝绳因不承受荷载，即恢复原来的松绞状态，一提空钻头，钢丝绳各束钢丝被拉紧拉直，即产生扭矩，带动钻头旋转。故在钢丝绳与冲击钻头间必须连接牢固并设转向装置。（2）冲击钻孔，为防止冲击振动使邻孔壁坍塌或影响邻孔刚灌注的砼的凝固，应待邻孔砼灌注完毕，一般经24h后，方可开钻，或进行隔孔施钻。（3）开孔阶段钻孔时，开孔前应在孔内多放一些粘土，并加适量粒径不大于15cm的片石，顶部抛平，用低冲程冲砸，泥浆比重控制在1.6左右。钻进到0.5~1.5m时，再回填粘土（如地表为砂土，第二次宜回填1：1的粘土和碎石；如为软土或粉砂，即回填粘土和粒径不大于15cm的片石。）继续以低冲程冲砸。如此反复二、三次，必要时多重复几次。（4）冲孔过程如发现有失水现象，护筒内水位缓慢下降，应补水投粘土。如泥浆太稠，进尺缓慢时，应抽碴换浆。开孔时为了使钻碴泥浆尽量挤入孔壁，一般不抽碴。待冲砸至护筒下3~4m时（钻头顶在护筒下超过1m时），方可加高冲程正常冲进，4~5m后，方勤抽碴。钻进中应随时检查，保证孔位正确。（5）钻孔时要察看钢丝绳回弹和回转情况，耳听冲击声音，借以判别孔底情况。钻孔过程中要掌握少松绳的原则，松多了会减低冲程，一般每次松绳3~5cm，均匀密实地层5~8cm。（6）冲击过程中，要勤抽碴，勤检查钢丝绳和钻头磨损情况，及转向装置是否灵活，预防发生安全质量事故。冲击钻孔施工见下图。转向滑轮冲击钻孔施工示意图说明：1.冲孔时在现场制备泥浆，排浆统一排放在离孔6m外的坑槽内。每根桩基成孔后泥浆统一清运出场；3.本工程钢护筒挖埋式埋设；4.冲击卷扬机配置为8t。冲击实心锥钢护筒钻架双筒卷扬机定滑轮横梁桩基内径4、桩基成孔检验采用冲击钻机钻孔的桩基成孔后采有DM-680Ⅲ型超声波测壁仪检测桩孔直径、倾斜度及孔壁平整度。符合成孔要求，经监理工程师确认后，方可进行下一道工序，否则应针对具体情况对桩孔进行处理，直至达到规范及设计要求。检孔完毕，用吸泥筒（用砼导管）进行第一次清孔，清除孔内大量的沉碴或悬碴。（1）钢筋笼制作及安装①对于钻孔桩基，为确保钢筋能正常下放并定位、桩基砼能正常浇筑至设计桩顶，检孔完毕在钢筋笼下放前，护筒顶标高矮于桩基设计顶标高的桩基应接长本墩位处钢护筒，钢护筒顶标高应至少高于设计桩顶1米。②钢筋笼在墩位附近的胎架上分节制作，分节长度视吊车起吊高度确定，一般按8米一节，每节钢筋笼端头应预留搭接错位接头，按35d错位以挤压套筒连接。按照设计图加工制作钢筋笼，每4m设一道“米”字形支撑，确保钢筋笼安装时不变形。③钢筋笼采用吊车将钢筋笼吊立竖直，拆去下端吊绳，开吊机吊第一节（底节）钢筋笼到需要安装的孔内下放，适时割去笼内“米”字撑，当放至上端接头位置处时，将钢筋笼临时固定于平台上松去吊点。用吊车依次吊起相邻的上一节钢筋笼，与临时固定平台上的钢筋笼对接，对接时，应先对正有对号入座标记的一根主筋，然后调整各主筋对正，吊机吊点缓缓下降钢筋笼，将最先接触的几根主筋先接上挤压套筒，然后逐一接上所有主筋的连结套筒。钢筋笼接头经监理工程师检查合格后，即可用吊车配合松去临时固定设施，再下放钢筋笼。当上端接头位置位于平台顶面以上一定高度时，又临时固定钢筋笼，吊安连接下节钢筋笼后再下放，如此循环至钢筋笼全部接毕并下...
