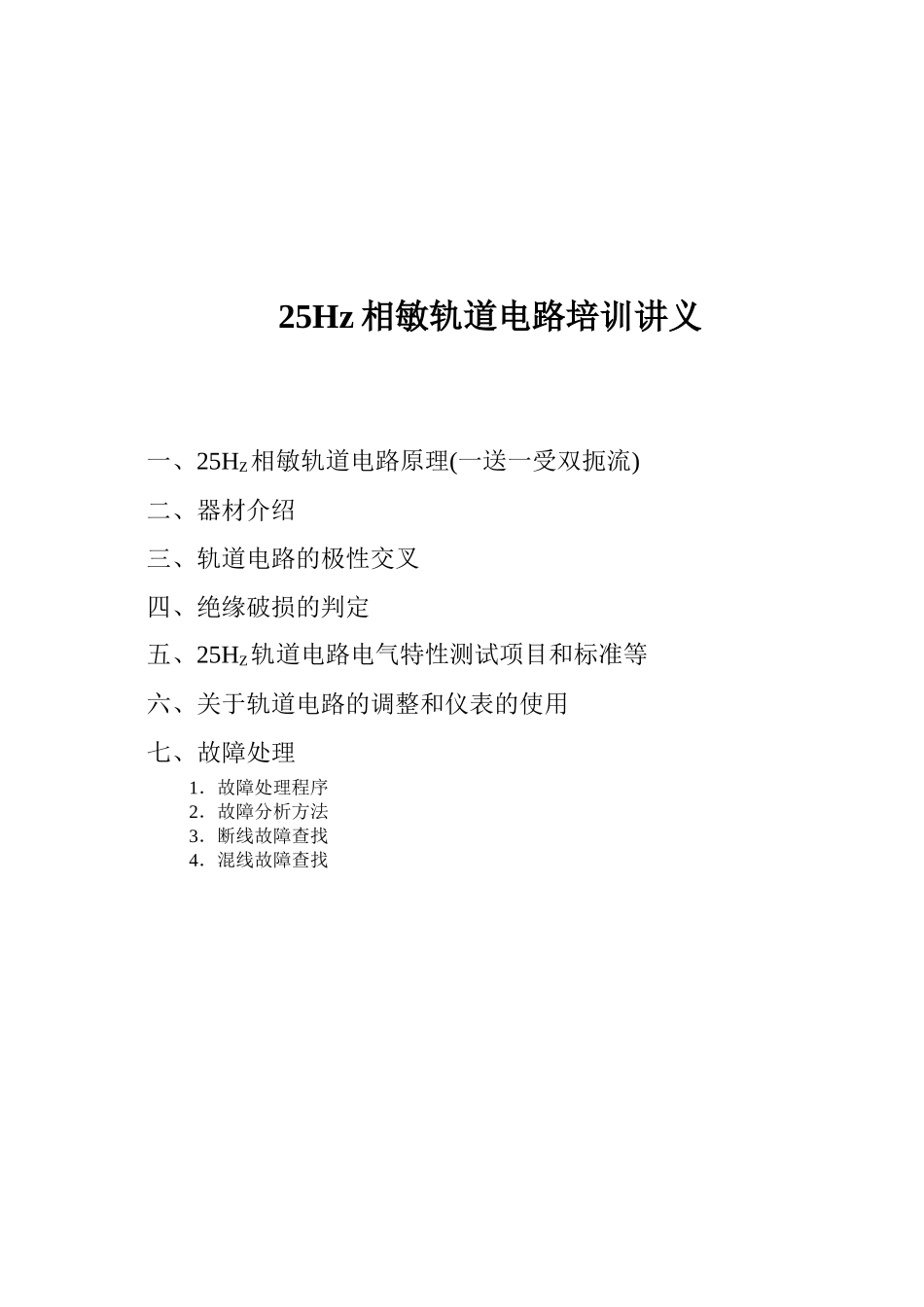

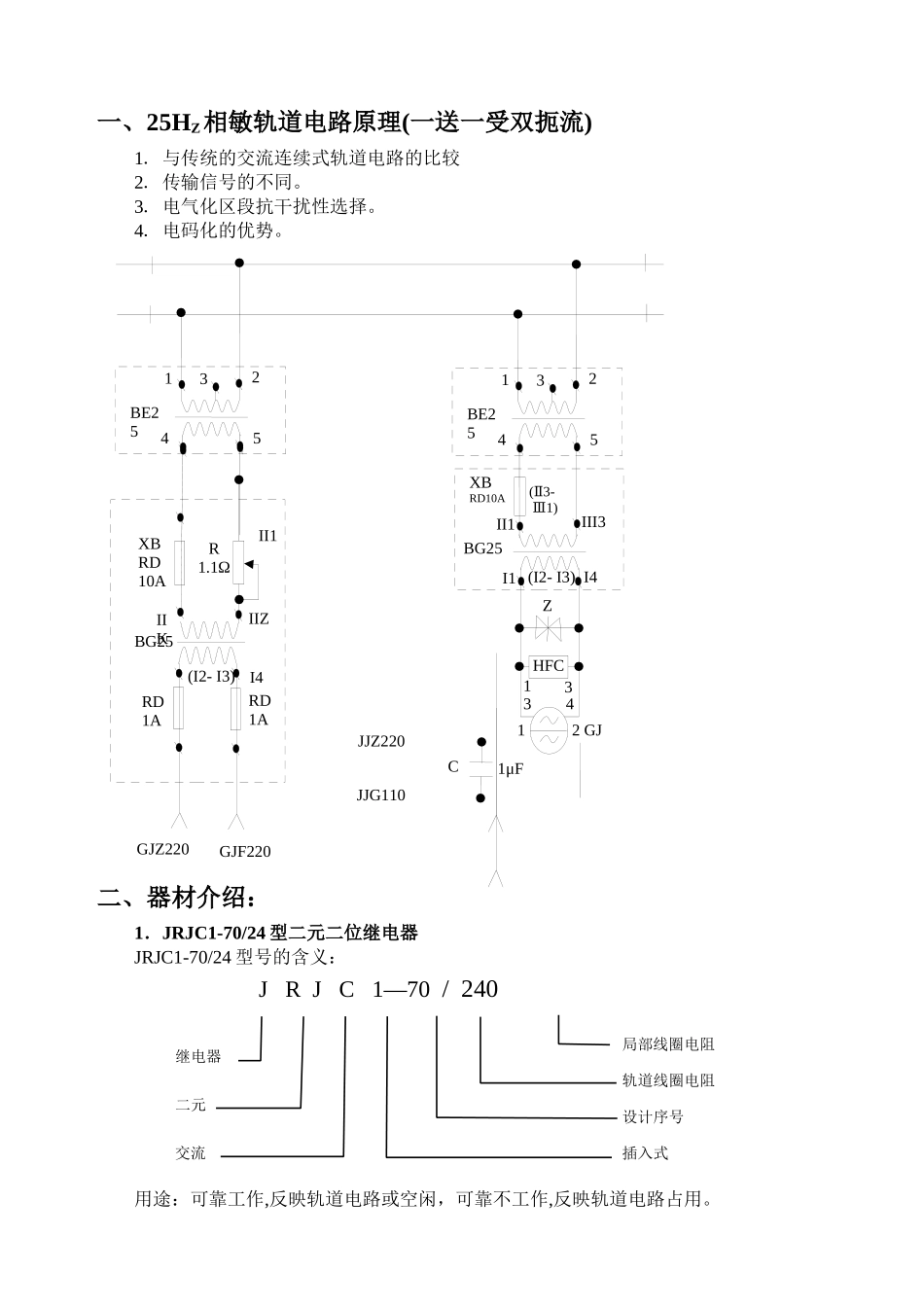

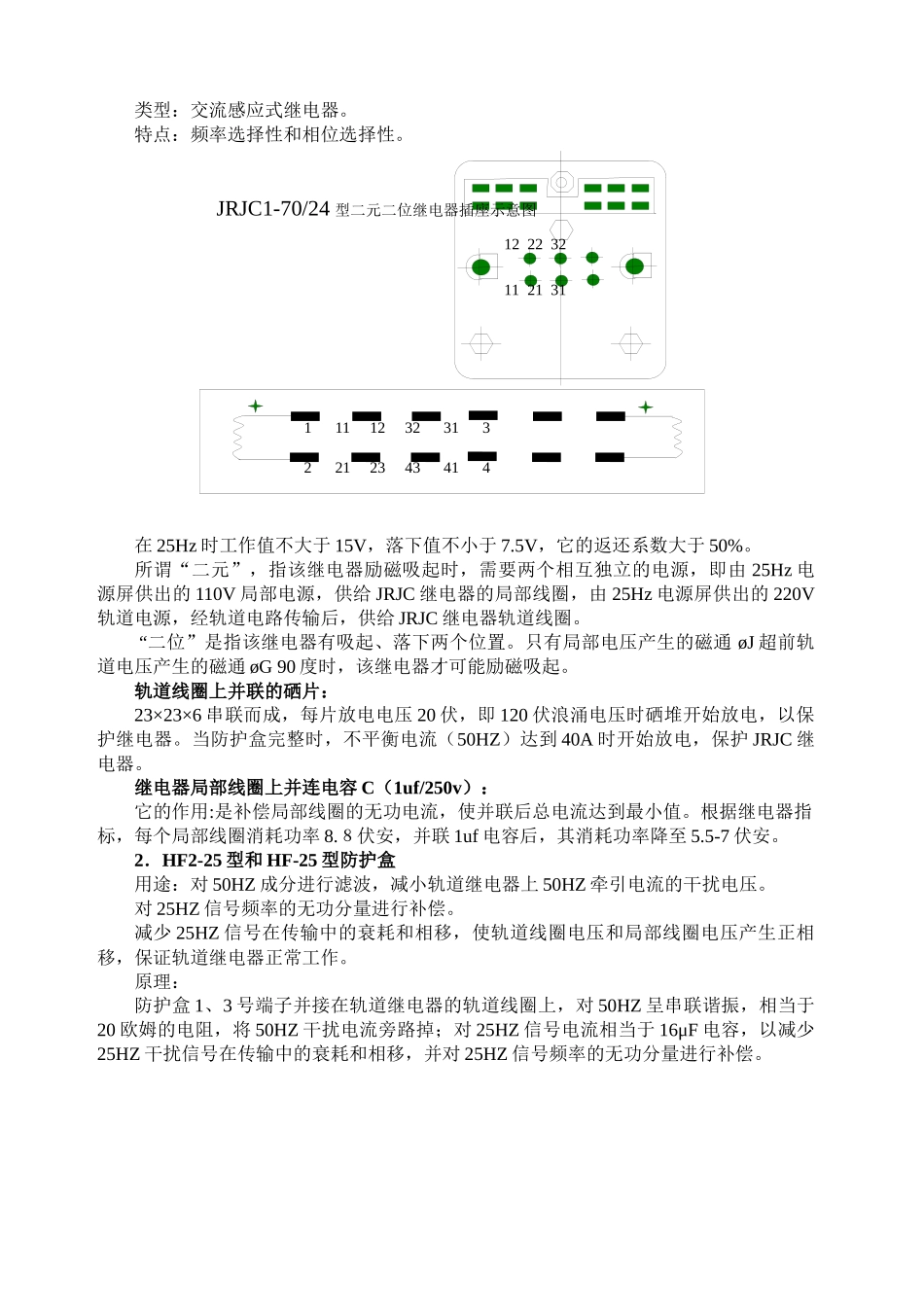

25Hz相敏轨道电路培训讲义一、25HZ相敏轨道电路原理(一送一受双扼流)二、器材介绍三、轨道电路的极性交叉四、绝缘破损的判定五、25HZ轨道电路电气特性测试项目和标准等六、关于轨道电路的调整和仪表的使用七、故障处理1．故障处理程序2．故障分析方法3．断线故障查找4．混线故障查找JJG110RD1A3JJZ220HFCC1μF12GJ3413Z(I2-I3)I1I4II1III3(3-ⅡⅢ1)XBRD10A4512BE25RD1AGJZ220GJF220(I2-I3)IIKI4XBRD10AR1.1ΩIIZBG25BG253II14512BE25JRJC1—70/240继电器二元交流插入式设计序号轨道线圈电阻局部线圈电阻一、25HZ相敏轨道电路原理(一送一受双扼流)1．与传统的交流连续式轨道电路的比较2．传输信号的不同。3．电气化区段抗干扰性选择。4．电码化的优势。二、器材介绍：1．JRJC1-70/24型二元二位继电器JRJC1-70/24型号的含义：用途：可靠工作,反映轨道电路或空闲，可靠不工作,反映轨道电路占用。12223211213111112323132212343414JRJC1-70/24型二元二位继电器插座示意图类型：交流感应式继电器。特点：频率选择性和相位选择性。在25Hz时工作值不大于15V，落下值不小于7.5V，它的返还系数大于50%。所谓“二元”，指该继电器励磁吸起时，需要两个相互独立的电源，即由25Hz电源屏供出的110V局部电源，供给JRJC继电器的局部线圈，由25Hz电源屏供出的220V轨道电源，经轨道电路传输后，供给JRJC继电器轨道线圈。“二位”是指该继电器有吸起、落下两个位置。只有局部电压产生的磁通øJ超前轨道电压产生的磁通øG90度时，该继电器才可能励磁吸起。轨道线圈上并联的硒片：23×23×6串联而成，每片放电电压20伏，即120伏浪涌电压时硒堆开始放电，以保护继电器。当防护盒完整时，不平衡电流（50HZ）达到40A时开始放电，保护JRJC继电器。继电器局部线圈上并连电容C（1uf/250v）：它的作用:是补偿局部线圈的无功电流，使并联后总电流达到最小值。根据继电器指标，每个局部线圈消耗功率8.８伏安，并联1uf电容后，其消耗功率降至5.5-7伏安。2．HF2-25型和HF-25型防护盒用途：对50HZ成分进行滤波，减小轨道继电器上50HZ牵引电流的干扰电压。对25HZ信号频率的无功分量进行补偿。减少25HZ信号在传输中的衰耗和相移，使轨道线圈电压和局部线圈电压产生正相移，保证轨道继电器正常工作。原理：防护盒1、3号端子并接在轨道继电器的轨道线圈上，对50HZ呈串联谐振，相当于20欧姆的电阻，将50HZ干扰电流旁路掉；对25HZ信号电流相当于16μF电容，以减少25HZ干扰信号在传输中的衰耗和相移，并对25HZ信号频率的无功分量进行补偿。123LIIIL=845mHC=12μF123C1C2C3C4HF2-25型防护盒HF-25型防护盒71C1Z1C2Z281516131411121FB-1型防雷补偿防护盒原理图C1Z131412111FB-2型防雷补偿防护盒原理图3．室内防雷补偿器型号：两种，一种是FB-1型，内设两套补偿单元，另一种是FB-2型，内设一套补偿单元。参数特性：局部耐压250V，接收工作电压为90V。4．扼流变压器型号：BE—400/25、BE—600/25、BE—800/25，其中400、600、800为不同型号的扼流变压器牵引线圈中点允许通过的总电流。组成：BE25由牵引线圈和信号线圈组成。牵引线圈由两个8匝线圈组成，共三个端子（1、2、3、），4、5端子为信号圈，共48匝，变比n=3。在电气化牵引区段，为了保证牵引电流顺利流过绝缘节，在轨道电路的发送端、接受端设置扼流变压器，轨道电路设备通过扼流变压器接向轨道，并传递信号信息。扼流变压器对牵引电流的阻抗很小，而对信号电流的阻抗很大，沿着两钢轨流过的牵引电流在轨道绝缘处，因上、下线圈中产生的磁通相等但方向相反，总磁通等于零，其对次线圈的信号设备没有任何影响。但若流过两钢轨的牵引电流不平衡，则将产生影响，故必须增设防护设备。对牵引电流而言，由3端子流入，1、2端子同时流出，由于两牵引线圈的反向对称性，使磁通抵消；4、5端子间无感应电压，起到扼流作用。对轨道电路而言，作用相当于交比为l：3的变压器。5．限流电阻R型号：R—2.2/220作用：（1）确保轨道电路分路时所需的分路感度；（2）在送端分路时，防护电源变压器和变频机过载。注：送电端限流电阻不得调至零值。受电端变阻器(包括室内外)允许按需要从零至全...
