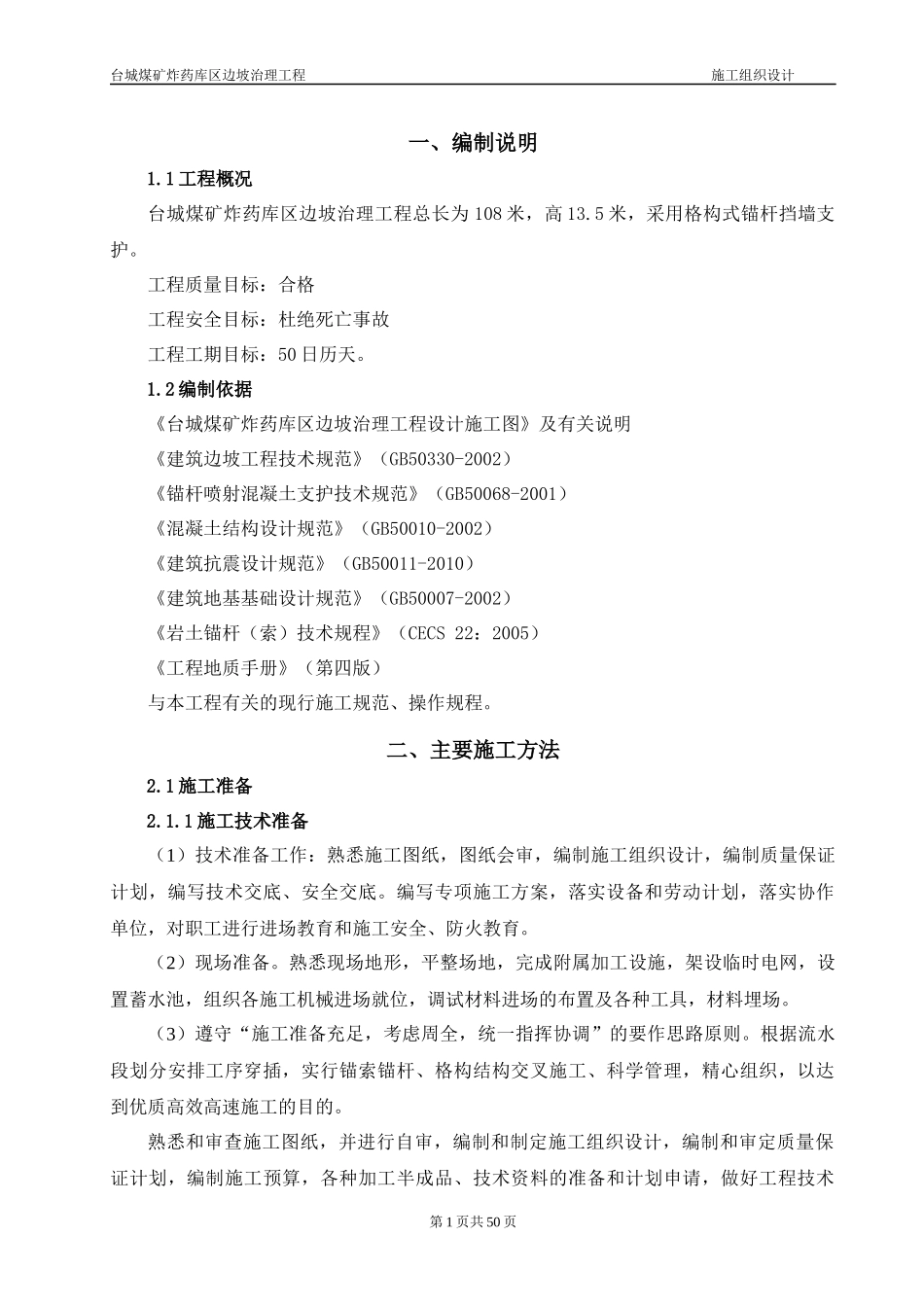

台城煤矿炸药库区边坡治理工程施工组织设计一、编制说明1.1工程概况台城煤矿炸药库区边坡治理工程总长为108米，高13.5米，采用格构式锚杆挡墙支护。工程质量目标：合格工程安全目标：杜绝死亡事故工程工期目标：50日历天。1.2编制依据《台城煤矿炸药库区边坡治理工程设计施工图》及有关说明《建筑边坡工程技术规范》（GB50330-2002）《锚杆喷射混凝土支护技术规范》（GB50068-2001）《混凝土结构设计规范》（GB50010-2002）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2002）《岩土锚杆（索）技术规程》（CECS22：2005）《工程地质手册》（第四版）与本工程有关的现行施工规范、操作规程。二、主要施工方法2.1施工准备2.1.1施工技术准备（1）技术准备工作：熟悉施工图纸，图纸会审，编制施工组织设计，编制质量保证计划，编写技术交底、安全交底。编写专项施工方案，落实设备和劳动计划，落实协作单位，对职工进行进场教育和施工安全、防火教育。（2）现场准备。熟悉现场地形，平整场地，完成附属加工设施，架设临时电网，设置蓄水池，组织各施工机械进场就位，调试材料进场的布置及各种工具，材料埋场。（3）遵守“施工准备充足，考虑周全，统一指挥协调”的要作思路原则。根据流水段划分安排工序穿插，实行锚索锚杆、格构结构交叉施工、科学管理，精心组织，以达到优质高效高速施工的目的。熟悉和审查施工图纸，并进行自审，编制和制定施工组织设计，编制和审定质量保证计划，编制施工预算，各种加工半成品、技术资料的准备和计划申请，做好工程技术第1页共50页台城煤矿炸药库区边坡治理工程施工组织设计交底工作。2.1.2劳动力组织准备（1）建立精干的工作队组根据工程特点和采用的施工组织方式，确定合理的劳动组织，建立相应的专业或混合工作组。（2）集中施工力量，组织劳动力进场按照开工日期和劳动力需用计划，组织工人进场，安排职工生活，并进行安全、防火、文明施工等教育。（3）劳动力需用量计划根据本工程进度、工期要求及流水作业的特点，劳动力要量如下：工种数量（个）工种数量（个）锚杆锚索工15机械操作工4木工10杂工6钢筋工10电焊2架子工5其它专业工种3砼工102.1.3工程物资准备（1）建筑材料准备：根据施工预算的材料分析和施工进度计划要求，编制建筑材料需用量计划，为施工备料，确定仓库和堆放面积以及为组织运输提供依据。（2）构（配）件和制品加工准备：根据施工预算所提供的构（配）件和制品加工要求，编制相应计划，为组织运输和确立机具停放场地提供依据。（3）施工机具准备：根据施工方案和进度计划的要求，编制施工机具需用量计划，为组织运输和确立机具停放场地提供依据。（4）施工物资准备的程序：①编制各种物资需用量计划；②对物资供应商进行评价分析；③签订物资供应合同；④确定物资运输方案和计划；⑤组织物资按计划进场和保管。2.1.4施工现场准备（1）高程及测量放线进行定位。第2页共50页格构钢筋制安格构模板安装锚杆锚索预留孔口安装混凝土拌合砼运输砼振捣砼浇筑基面清理草皮种植测量、放线、清坡架子搭设格构模板制作立柱基础台城煤矿炸药库区边坡治理工程施工组织设计（2）施工现场的清理、平整。（3）临时道路和临时供电、供水。（4）有关生产、生活临时设施的搭设。（5）各施工机械设备就位、调试。2.2确定主要工程的施工顺序2.3主要施工方法2.3.1锚杆支护施工工艺第3页共50页台城煤矿炸药库区边坡治理工程施工组织设计（1）材料要求各种材料应按计划逐步进场，钢筋、水泥及化学添加剂必须有相关的产品合格证及复试报告，锚杆所用的钢材需要接长时，其接头必须经过送样检测试验，合格后方可使用。（2）主要机具设备成孔机具设备：根据现场土质特点和环境条件选择成孔设备，本工程拟选用50型潜孔钻机或套管式钻机。灌浆机具设备：150型注浆泵、灰浆搅拌机等，注浆泵的规格压力和输浆量均需满足施工要求。（3）作业条件有齐全的技术文件和完整的施工组织设计或方案，并已进行技术交底。在施工区域内已设置临时设置，修建施工便道及排水沟，各种机具已运到现场，并安装维修试运转正常。已进行施工放线，锚...
