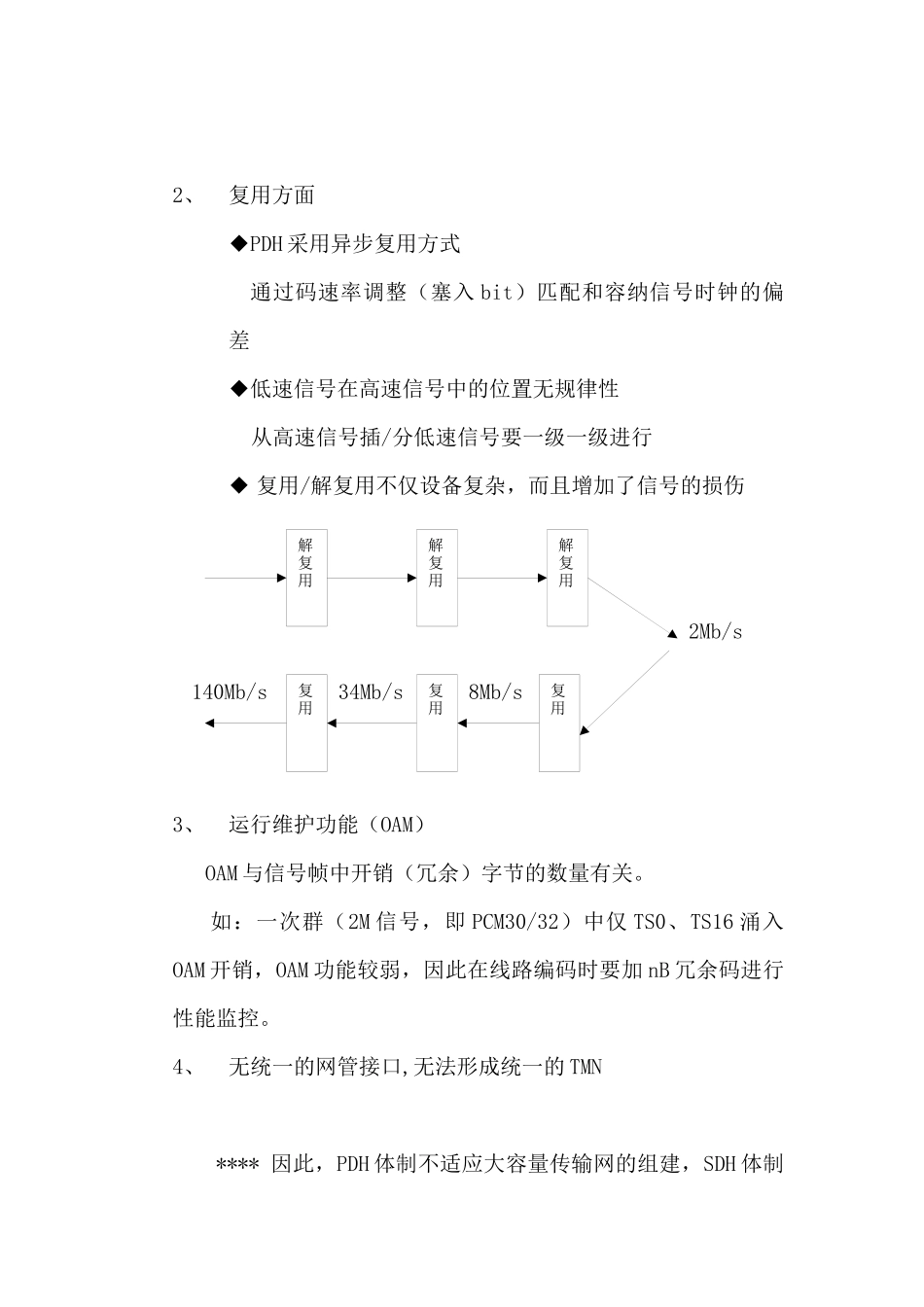

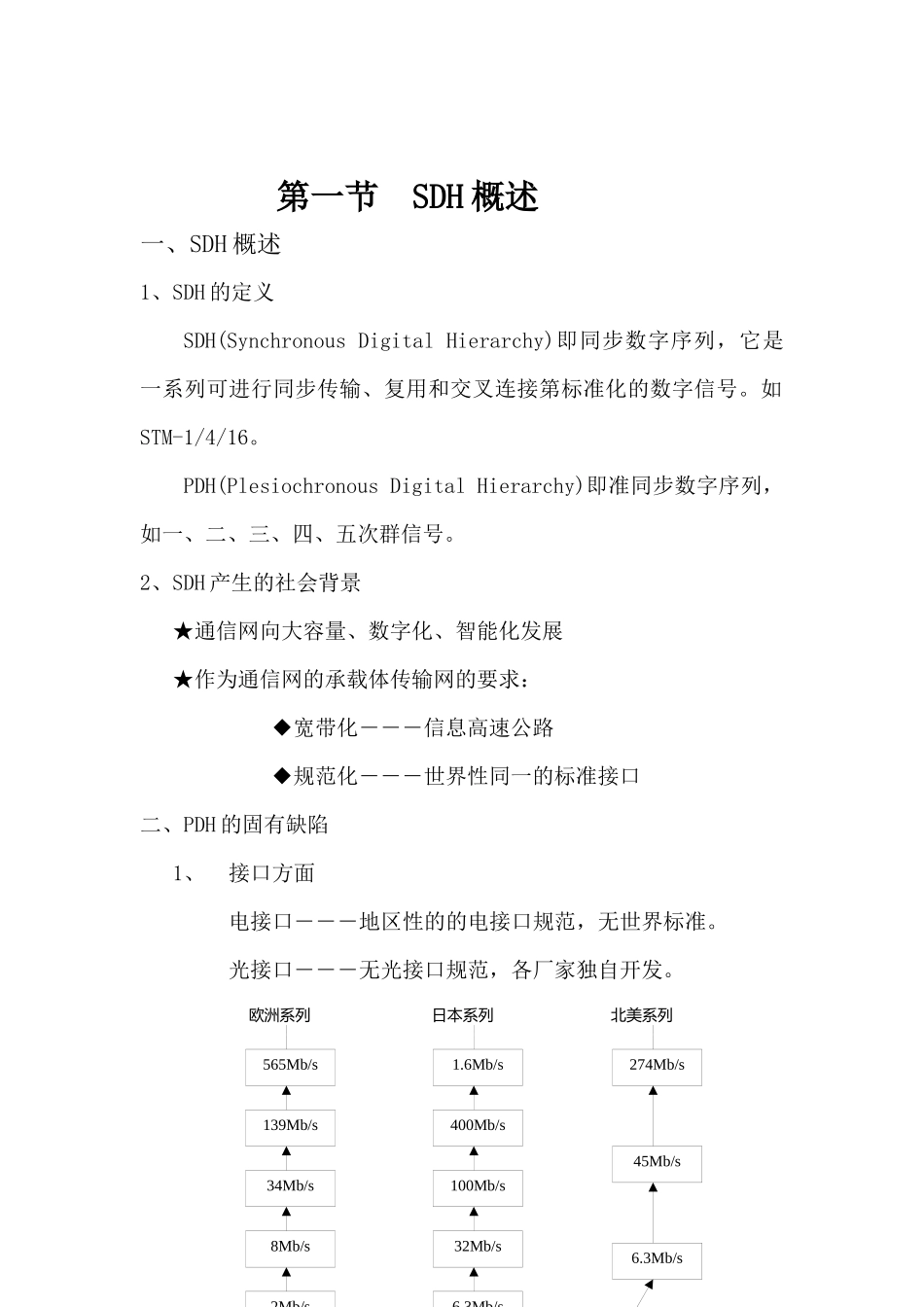

SDH培训讲义课程内容：第一节SDH概述第二节SDH设备---SBS155/622硬件系统第三节SBS155/622单板常见告警分析第四节故障定位的基本思路及常用方法×4565Mb/s2Mb/s139Mb/s34Mb/s8Mb/s6.3Mb/s32Mb/s100Mb/s400Mb/s1.6Mb/s274Mb/s6.3Mb/s45Mb/s欧洲系列日本系列北美系列第一节SDH概述一、SDH概述1、SDH的定义SDH(SynchronousDigitalHierarchy)即同步数字序列，它是一系列可进行同步传输、复用和交叉连接第标准化的数字信号。如STM-1/4/16。PDH(PlesiochronousDigitalHierarchy)即准同步数字序列，如一、二、三、四、五次群信号。2、SDH产生的社会背景★通信网向大容量、数字化、智能化发展★作为通信网的承载体传输网的要求：◆宽带化―――信息高速公路◆规范化―――世界性同一的标准接口二、PDH的固有缺陷1、接口方面电接口―――地区性的的电接口规范，无世界标准。光接口―――无光接口规范，各厂家独自开发。解复用解复用复用解复用复用复用2Mb/s8Mb/s34Mb/s140Mb/s2、复用方面◆PDH采用异步复用方式通过码速率调整（塞入bit）匹配和容纳信号时钟的偏差◆低速信号在高速信号中的位置无规律性从高速信号插/分低速信号要一级一级进行◆复用/解复用不仅设备复杂，而且增加了信号的损伤3、运行维护功能（OAM）OAM与信号帧中开销（冗余）字节的数量有关。如：一次群（2M信号，即PCM30/32）中仅TS0、TS16涌入OAM开销，OAM功能较弱，因此在线路编码时要加nB冗余码进行性能监控。4、无统一的网管接口,无法形成统一的TMN****因此，PDH体制不适应大容量传输网的组建，SDH体制应运而生。三、SDH的特点1、接口方面STM-1是SDH的第一个等级，又叫基本同步传送模块，比特率为155.520Mb/s。STM-N是SDH第N个等级的同步传送模块，比特率是STM-1的N倍（N=1,4,16…）2、同步数字（SDH）序列SDH等级SDH速率（Mb/s）STM-1155.520STM-4622.080STM-162488.320STM-649953.2803、复用方式―――同步字节间插复用例如：STM-1STM-4字节间插复用说明：有3个信号帧结构为每帧3个字节，进行字节间插复用。A1B1C1A2B2C2A3B3C3字节间插复用A1A2A3C1C2C3B1B2B3打包封信息包装箱定位4、PDHSDH―――通过指针定位预见低速信号在帧中的位置，使收端可直接下低速信号。四、SDH的优势※节点接口和复用标准通一，实现了网络横向兼容性（多厂家设备兼容）和后向兼容性（PDH和SDH网络互连）※同步复用方式和灵活的复用映射结构可使低速信号在高速信号中一次分插出来。※丰富、灵活的组网方式增强了网络的生存能力※强大的数字交叉连接功能可实现动态组网和业务自动调配，总起来网络自愈能力，还为新的宽带业务的接入提供了便利。※SDH信号的帧结构中安排了丰富的用于运行维护（OAM）的开PDHSTM-12Mb/s34Mb/s140Mb/s63*2M48*2M64*2M支路板X4支路板X4VC4高阶通道连接线路板线路板时钟板X2开销处理板销字节，使网络的监控功能大大增强，提高了网络的自动管理能力。五、SDH的固有缺陷▼频带利用率不如PDH系统▼指针调整机理复杂，并且产生指针调整抖动▼软件的大量应用，使系统易受病毒或误操作的危害。第二节SDH设备--SBS155/622硬件系统一、SBS155/622系统介绍1、业务主信道线路单元、交叉连接单元、支路单元2、业务流向●支路单元：支路来的信号，送到交叉连接单元进行业务交叉、合成，再送到线路单元，也可以流回支路单元。●线路单元：光纤送来的信号经过光/电转换、开销处理后，形成VC4信号，送入交叉连接单元进行业务交叉、合成，合成后的信号下到支路，或者流回线路单元。3、主控单元主控单元的功能:（1）、将网管的各种命令（如配置数据）下发到各单板。（2）、收集各单板的告警、性能等维护信号并上报网管。主控单元主要通过以太网接口连接网管计算机，还可以通过X.25接口连接网络管理终端。不同网元之间可以通过DCC通道交换信息。4、定时单元定时单元为设备的各单板提供时钟同步信号。定时单元可以从线路、支路单元或者外部定时源获取定时信号，并且可以输出定时信号作为其它设备的输入时钟源。5、开销处理单元开销处理单元（OHP2板）为网元之间提供公务联络，还提供若干数据通信接口，如RS-232、RS-422、64kbit同向数...
