某项目实验楼施工电梯安装拆除专项施工方案VIP免费

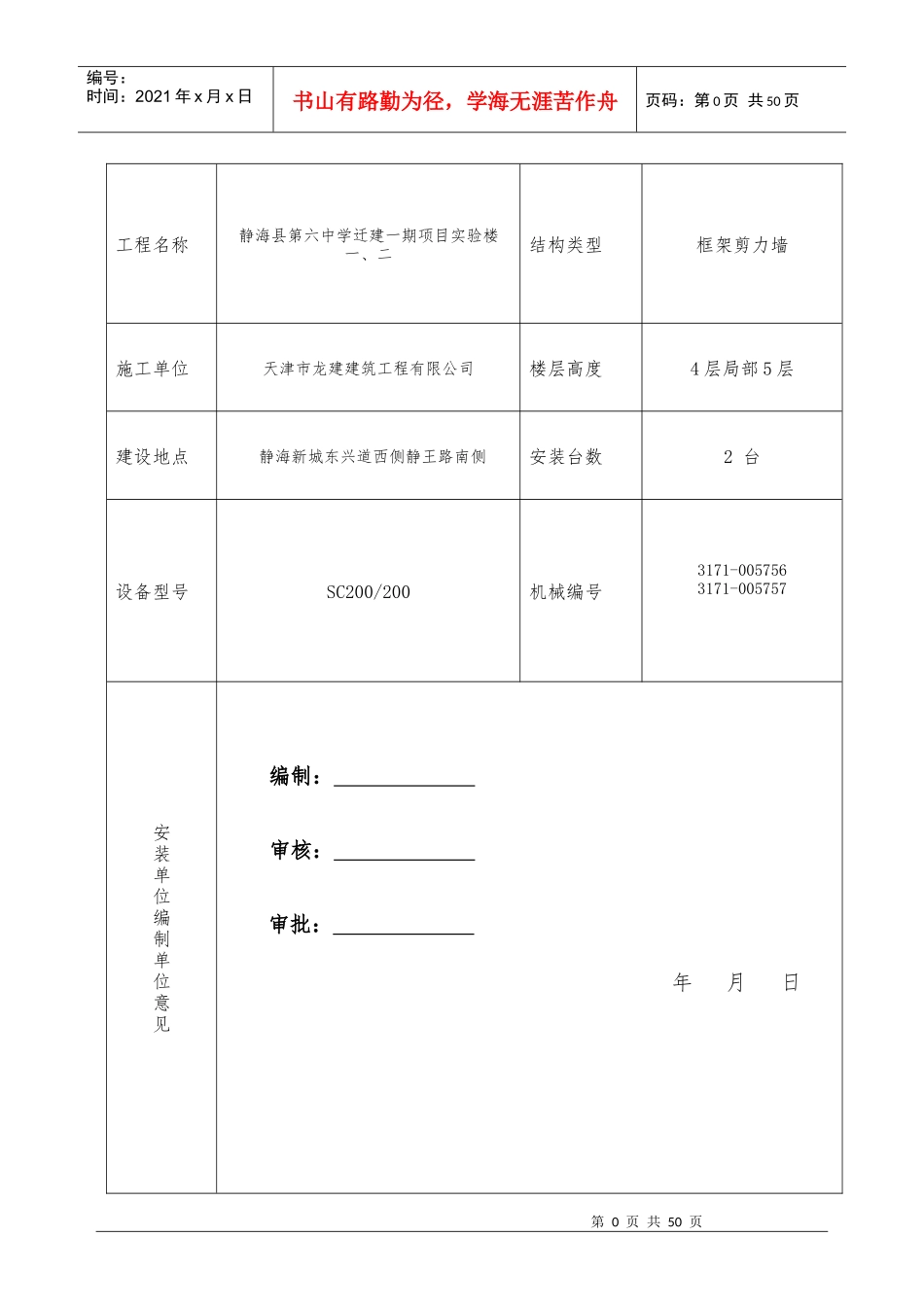

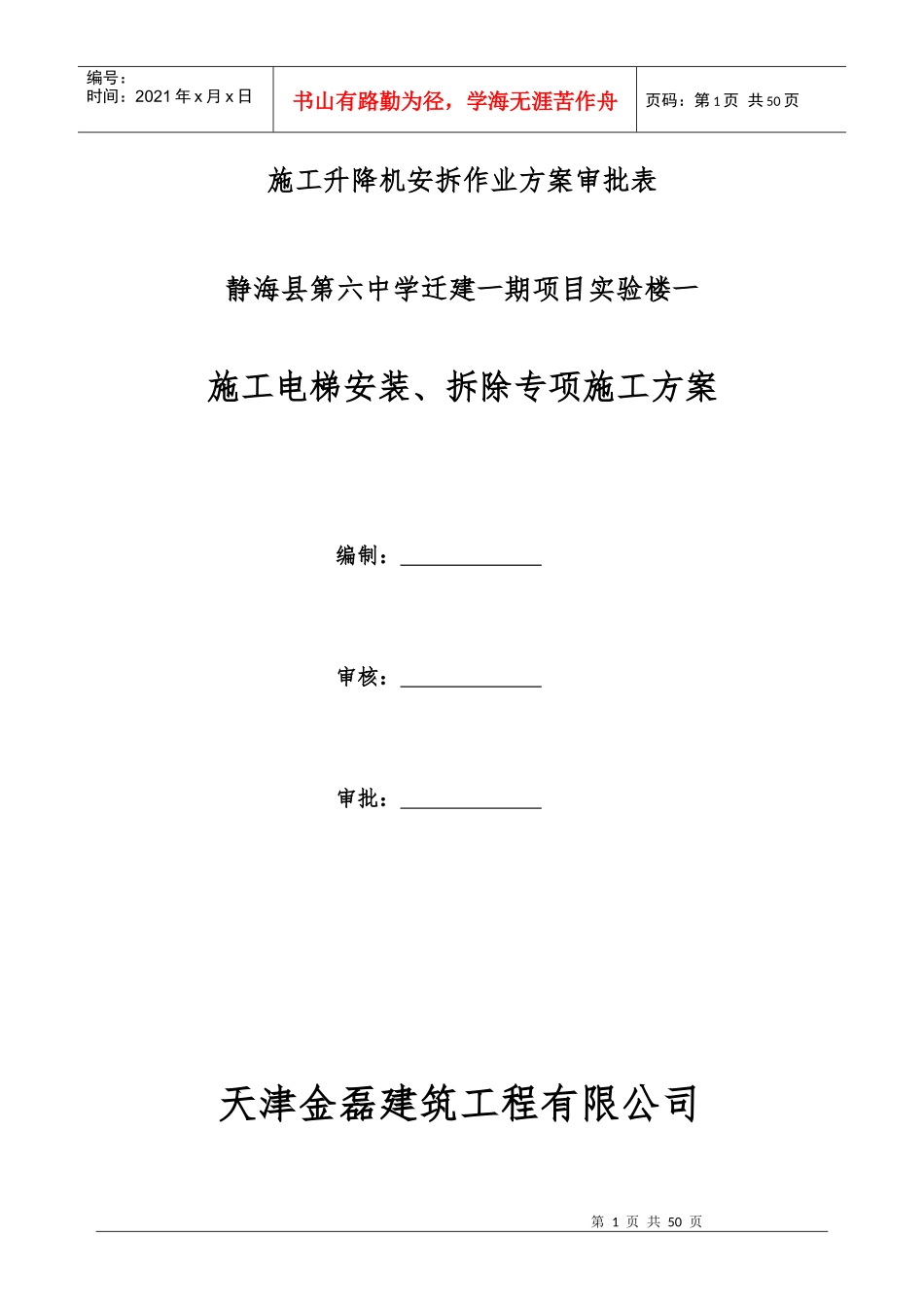

第0页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共50页工程名称静海县第六中学迁建一期项目实验楼一、二结构类型框架剪力墙施工单位天津市龙建建筑工程有限公司楼层高度4层局部5层建设地点静海新城东兴道西侧静王路南侧安装台数2台设备型号SC200/200机械编号3171-0057563171-005757安装单位编制单位意见编制：审核：审批：年月日第1页共50页第0页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页施工升降机安拆作业方案审批表静海县第六中学迁建一期项目实验楼一施工电梯安装、拆除专项施工方案编制：审核：审批：天津金磊建筑工程有限公司第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页2017年月日一、编制依据1、本工程施工图纸,现场特点2、《混凝土结构工程施工验收规范》GB50204—2002（2011版）3、《建筑地基基础工程施工质量验收规范》（GB50202-2012）4、《建筑机械使用安全技术规程》JGJ33-20125、《建筑施工安全检查标准》JGJ59-20116、《施工升降机安全规程》GB10055-20077、生产厂家提供的SC200/200升降机使用手册8、《中华人民共和国建筑法》、《中华人民共和国安全生产法》及《建筑工程安全生产管理条例》9、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010二、工程概况施工单位：天津市龙建建筑工程有限公司监理单位：天津市环外建设工程监理有限公司第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页项目概况：静海县第六中学迁建一期项目实验楼一楼根据场地及工程实际情况需安装两台型号为SC200/200的施工升降机，该机最高可安装高度为100米，单笼荷载2吨，附墙与建筑物距离为3.6米，该机基础制作由施工单位负责，我公司派技术人员到现场进行配合，待基础施工完毕达到强度后，经甲乙双方及监理验收合格即可进场进行机械的安装作业。三、施工准备1、SC200/200型施工升降机概况SC200/200型施工升降机为齿轮齿条传动，传动部分在吊笼的顶部，作建筑垂直运输施工用起重设备，额定载重量为2×2000kg，主要结构由吊笼，传动部份，导轨架，外围栏组成。吊笼是升降机运载人和物料的构件，笼内设有电控箱和防坠安全器，并设有极限开关和机电联锁开关，上下限位开关，只有当吊笼前后门，外笼门均关好后，吊笼才能运行，防坠安全器是升降机的主要安全装置，当吊笼在高空出现意外情况，突然下坠，其速度超过正常运行速度1米/秒时，防坠安全器会自然制动，防止吊笼坠落。施工升降机技术参数如下：名称施工升降机生产厂家北京博邦重工机械有限公司运行速度33m/min额定功率（KW）2×3×11电缆导向装置电缆桶标准节长度1508mm第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页附墙架与附墙架距离5.6米-8.4米吊笼尺寸3*1.5*2.5m楼层高度6层自由端高度6米需要的机械配置序号机械名称数量作业内容1塔吊1台配合安装2电锺1台打孔3扳手1套安装镙丝紧固四、SC200/200型施工升降机的安装考虑物料的垂直运输和人员的上下，运输设备的实用性和安全性，并根据本工地实际情况，拟在本工程每栋楼安装两台SC200/200型施工升降机，预计安装高度以施工建筑高度为齐，边施工边安装。安装前，必须熟悉SC200/200型施工升降机的性能，具体技术参数以确保安装安全顺利，根据SC200/200型施工升降机的安装要求，其施工程序是：备件，熟悉安装安全要求→制作基础→安装底盘→安装基础节→安装吊笼→安装围栏→安装电缆线→电工作业→加节→经纬仪校正→安装附着架→加节与附着架交替进行,直至达到使用高度。安装要点是：施工电梯底盘的水平度和标准节的垂直度误差小于1/1000。检查吊笼各主钢梁处焊缝有无异常，导向轮有无松动，检查所有导架、支架、附着的连接是否正确可靠，检查所有的齿条的固定螺栓是否有松动。安装吊笼前将所有的滚轮调到最大偏心位置，后应该控制滚轮与柱管的间隙为0.5㎜，压轮与齿条背面的间隙为0.55㎜，传动齿轮与齿条的间隙为0.2－0.3㎜，同时保证防坠...
