某高速公路某大桥施工图咨询报告VIP专享VIP免费

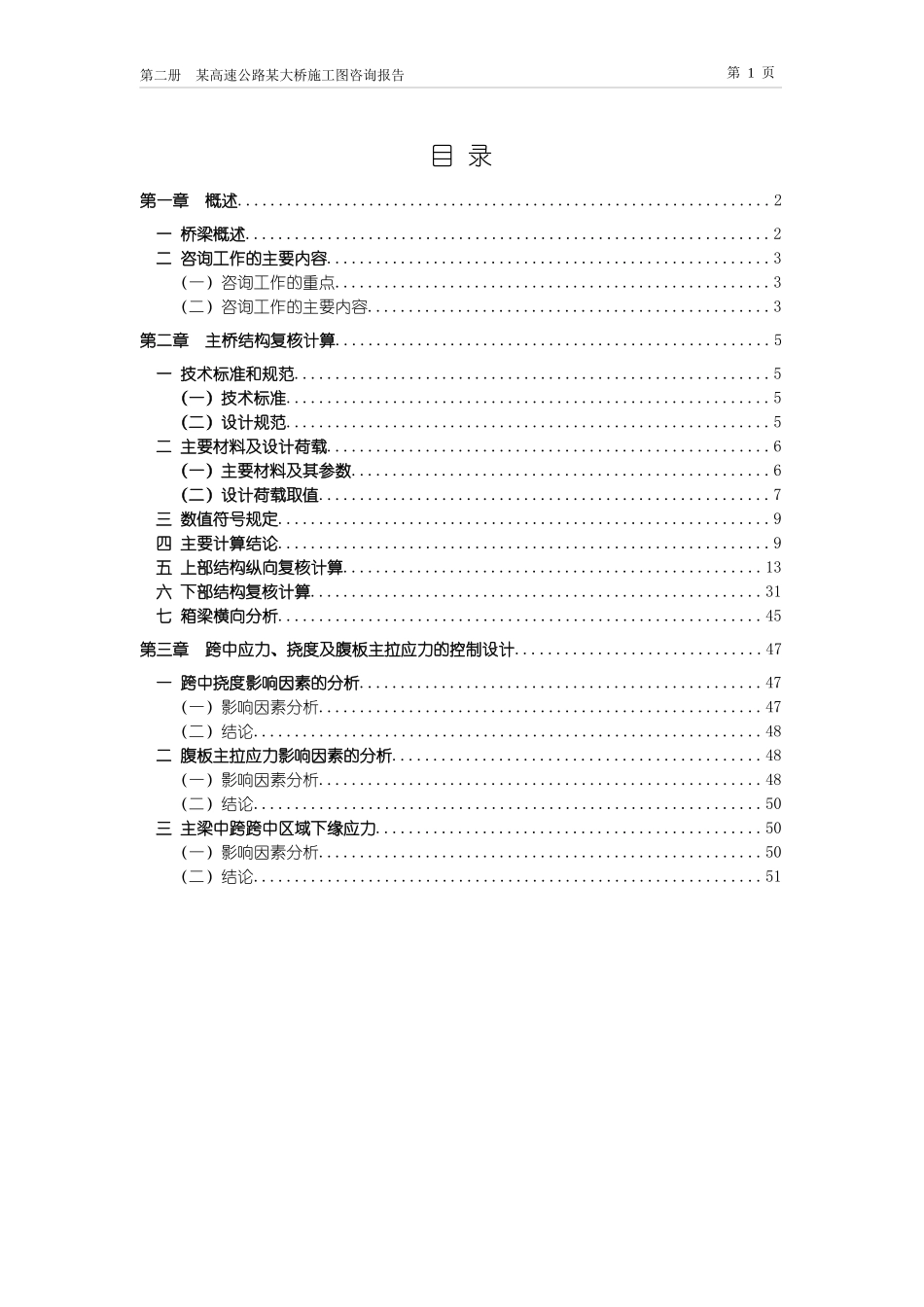

第二册某高速公路某大桥施工图咨询报告目录第一章概述.................................................................2一桥梁概述................................................................2二咨询工作的主要内容......................................................3（一）咨询工作的重点.....................................................3（二）咨询工作的主要内容.................................................3第二章主桥结构复核计算.....................................................5一技术标准和规范..........................................................5（一）技术标准...........................................................5（二）设计规范...........................................................5二主要材料及设计荷载......................................................6（一）主要材料及其参数...................................................6（二）设计荷载取值.......................................................7三数值符号规定............................................................9四主要计算结论............................................................9五上部结构纵向复核计算...................................................13六下部结构复核计算.......................................................31七箱梁横向分析...........................................................45第三章跨中应力、挠度及腹板主拉应力的控制设计..............................47一跨中挠度影响因素的分析.................................................47（一）影响因素分析......................................................47（二）结论..............................................................48二腹板主拉应力影响因素的分析.............................................48（一）影响因素分析......................................................48（二）结论..............................................................50三主梁中跨跨中区域下缘应力...............................................50（一）影响因素分析......................................................50（二）结论..............................................................51第1页第二册某高速公路某大桥施工图咨询报告第一章概述一桥梁概述某大桥位于至某高速公路合同段。全桥分左、右两幅，两幅桥之间留有3.08m的空隙。左右桥平面位于直线、A=283.901，Ls＝130、R＝620m的缓和曲线及圆曲线上，立面位于i=-2.844%、R=80000m和50000m的圆曲线及直线上。本桥上部结构为74+135+74m三跨预应力混凝土连续刚构。箱梁根部高度8m，跨中梁高3m。箱梁零号块底板厚120cm，根部底板厚100cm，跨中底板厚32cm，梁高及箱梁底板厚度按1.8次抛物线变化。箱梁零号块腹板厚度70cm，根部至9号梁段腹板厚70cm，12号梁段至合拢段腹板厚45cm，10号梁段至11号梁段腹板厚70~45cm。箱梁顶板除零号块为45cm，梁端支承截面为100cm外，其余顶板厚度30cm。箱梁顶板宽12m，底板宽6.5m，悬臂长度2.75m，悬臂板端部厚20cm，根部厚75cm。箱梁梁高为单箱中心线处的高度值，顶板设有2~5％的横坡。大桥箱梁为双向预应力混凝土结构，纵向预应力钢束采用15-15、15-17、15-19三种规格预应力钢铰线束；竖向预应力采用JL32精轧螺纹粗钢筋。钢铰线的标准强度为1860MPa，张拉控制应力均为标准强度的0.75倍，即1395MPa，单根钢铰线的张拉吨位195.3KN；粗钢筋抗拉强度标准值785MPa，张拉控制应力为标准强度的0.9倍，即706.5MPa，单根JL32mm精轧螺纹粗钢筋的张拉吨位568KN。大桥下部结构：主桥1号桥墩采用钢筋混凝土双柱式，两柱间净距为4m，单柱空心薄壁式桥墩，截面尺寸为6.5m（横桥向）×2.5m（顺桥向），横桥向壁厚为80cm，顺桥向壁厚为60cm，墩高45m；主桥2号桥墩上部与1号桥墩相同，下部...
