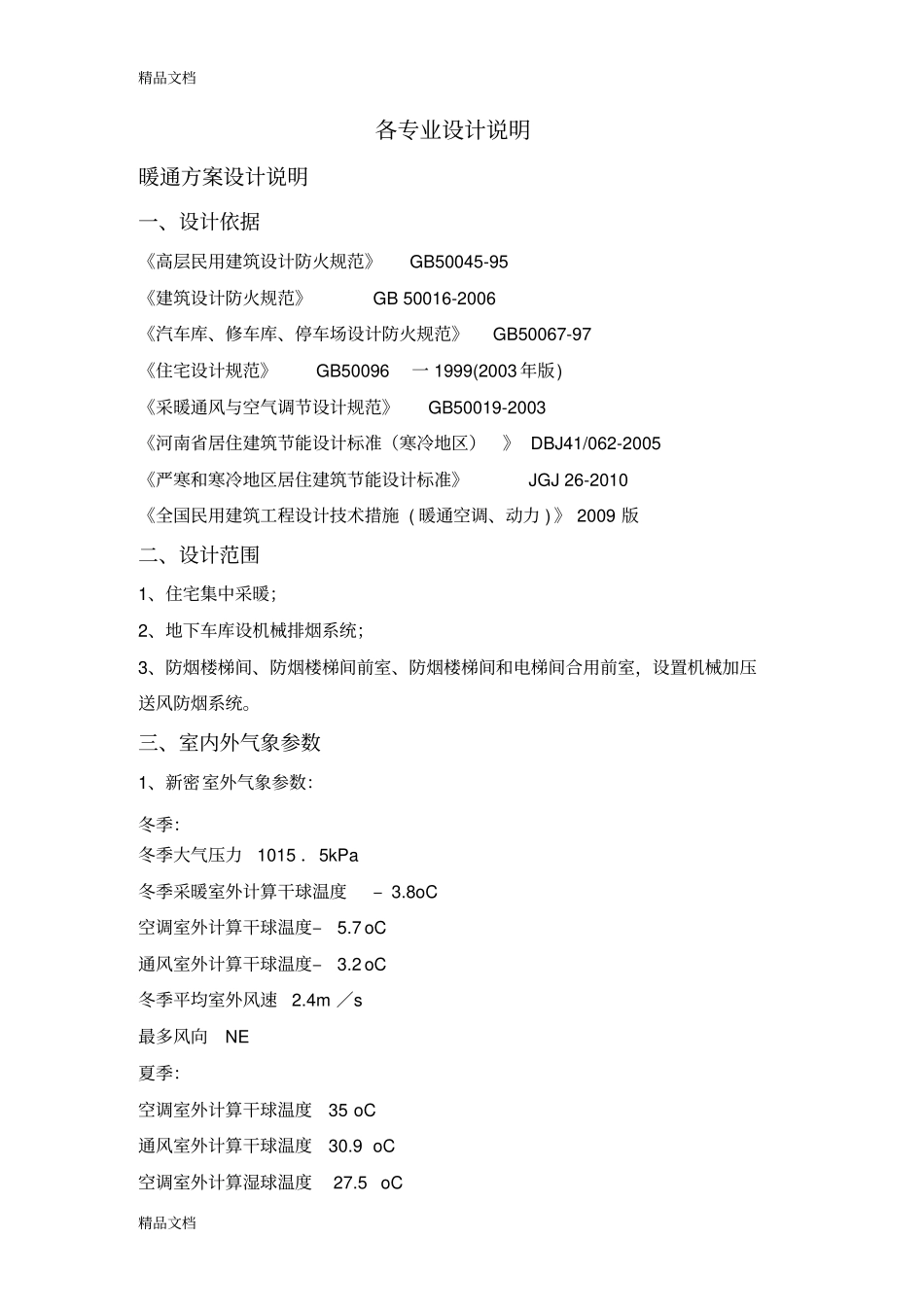

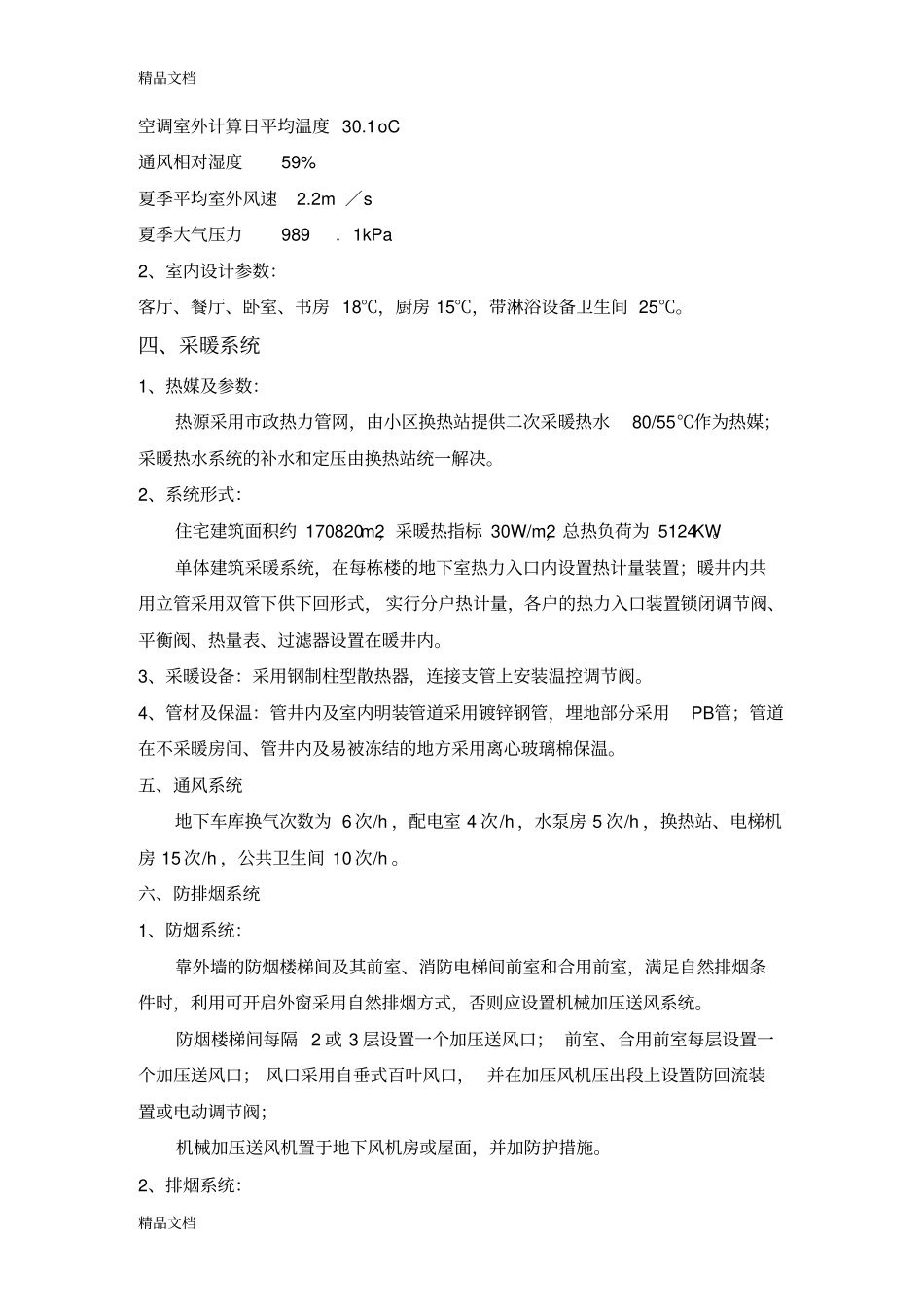

精品文档精品文档各专业设计说明暖通方案设计说明一、设计依据《高层民用建筑设计防火规范》GB50045-95《建筑设计防火规范》GB50016-2006《汽车库、修车库、停车场设计防火规范》GB50067-97《住宅设计规范》GB50096一1999(2003年版)《采暖通风与空气调节设计规范》GB50019-2003《河南省居住建筑节能设计标准（寒冷地区）》DBJ41/062-2005《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《全国民用建筑工程设计技术措施(暖通空调、动力)》2009版二、设计范围1、住宅集中采暖；2、地下车库设机械排烟系统；3、防烟楼梯间、防烟楼梯间前室、防烟楼梯间和电梯间合用前室，设置机械加压送风防烟系统。三、室内外气象参数1、新密室外气象参数：冬季：冬季大气压力1015．5kPa冬季采暖室外计算干球温度–3.8oC空调室外计算干球温度–5.7oC通风室外计算干球温度–3.2oC冬季平均室外风速2.4m／s最多风向NE夏季：空调室外计算干球温度35oC通风室外计算干球温度30.9oC空调室外计算湿球温度27.5oC精品文档精品文档空调室外计算日平均温度30.1oC通风相对湿度59%夏季平均室外风速2.2m／s夏季大气压力989．1kPa2、室内设计参数：客厅、餐厅、卧室、书房18℃，厨房15℃，带淋浴设备卫生间25℃。四、采暖系统1、热媒及参数：热源采用市政热力管网，由小区换热站提供二次采暖热水80/55℃作为热媒；采暖热水系统的补水和定压由换热站统一解决。2、系统形式：住宅建筑面积约170820m2，采暖热指标30W/m2，总热负荷为5124KW。单体建筑采暖系统，在每栋楼的地下室热力入口内设置热计量装置；暖井内共用立管采用双管下供下回形式，实行分户热计量，各户的热力入口装置锁闭调节阀、平衡阀、热量表、过滤器设置在暖井内。3、采暖设备：采用钢制柱型散热器，连接支管上安装温控调节阀。4、管材及保温：管井内及室内明装管道采用镀锌钢管，埋地部分采用PB管；管道在不采暖房间、管井内及易被冻结的地方采用离心玻璃棉保温。五、通风系统地下车库换气次数为6次/h，配电室4次/h，水泵房5次/h，换热站、电梯机房15次/h，公共卫生间10次/h。六、防排烟系统1、防烟系统：靠外墙的防烟楼梯间及其前室、消防电梯间前室和合用前室，满足自然排烟条件时，利用可开启外窗采用自然排烟方式，否则应设置机械加压送风系统。防烟楼梯间每隔2或3层设置一个加压送风口；前室、合用前室每层设置一个加压送风口；风口采用自垂式百叶风口，并在加压风机压出段上设置防回流装置或电动调节阀；机械加压送风机置于地下风机房或屋面，并加防护措施。2、排烟系统：精品文档精品文档面积超过2000m2的地下车库设置机械排烟系统，平时排风兼火灾时排烟，排烟风机的排烟量按换气次数不小于6次/h计算确定，排烟支管上设置当烟气温度超过280℃时能自动关闭的排烟防火阀，排烟风机应保证在280℃时能连续工作30min；当车库无直接通向室外的疏散出口时，同时设置补风系统，送风量不小于排风量的50%。地下内走道设置机械排烟系统，平时排风兼火灾时排烟，同时设置补风系统，送风量不小于排风量的80%。七、节能设计居住建筑按河南省节能设计标准执行，各围护结构具体传热系数如下：1、屋面：k≤0.6w／（m2．k）2、外墙：k≤0.75w／（m2．k）3、楼梯间隔墙：k≤1.65w／（m2．k）4、户门：k≤2.7w／（m2．k）5、外窗：k≤2.8w／（m2．k），气密性性能不低于现行国家标准规定的4级水平。6、地面：k≤0.52w／（m2．k）7、接触室外或不采暖空间上部的地板：k≤0.5w／（m2．k）电气设计说明一、设计依据1．建筑概况：见建筑专业说明2．相关专业提供的设计资料。3．建设方提供的设计任务书及要求：4．国家现行的有关规范、标准及相关行业规范、规程及地方的有关标准：一《高层民用建筑设计防火规范》GB50045—95(2005年版)：__《建筑设计防火规范》GB50016—2006；__《l0kV及以下变电所设计规范》GB50053—94；__《供配电系统设计规范》GB50052—95：__《低压配电设计规范》GB50054—95：一《建筑照明设计标准》GB50034-2004；精品文档精品文档一《建筑物防雷设计规范》GB50057—94(2000年版)；一《汽车库、修车库、停车场设计防火规范》GB50067—97；一...
