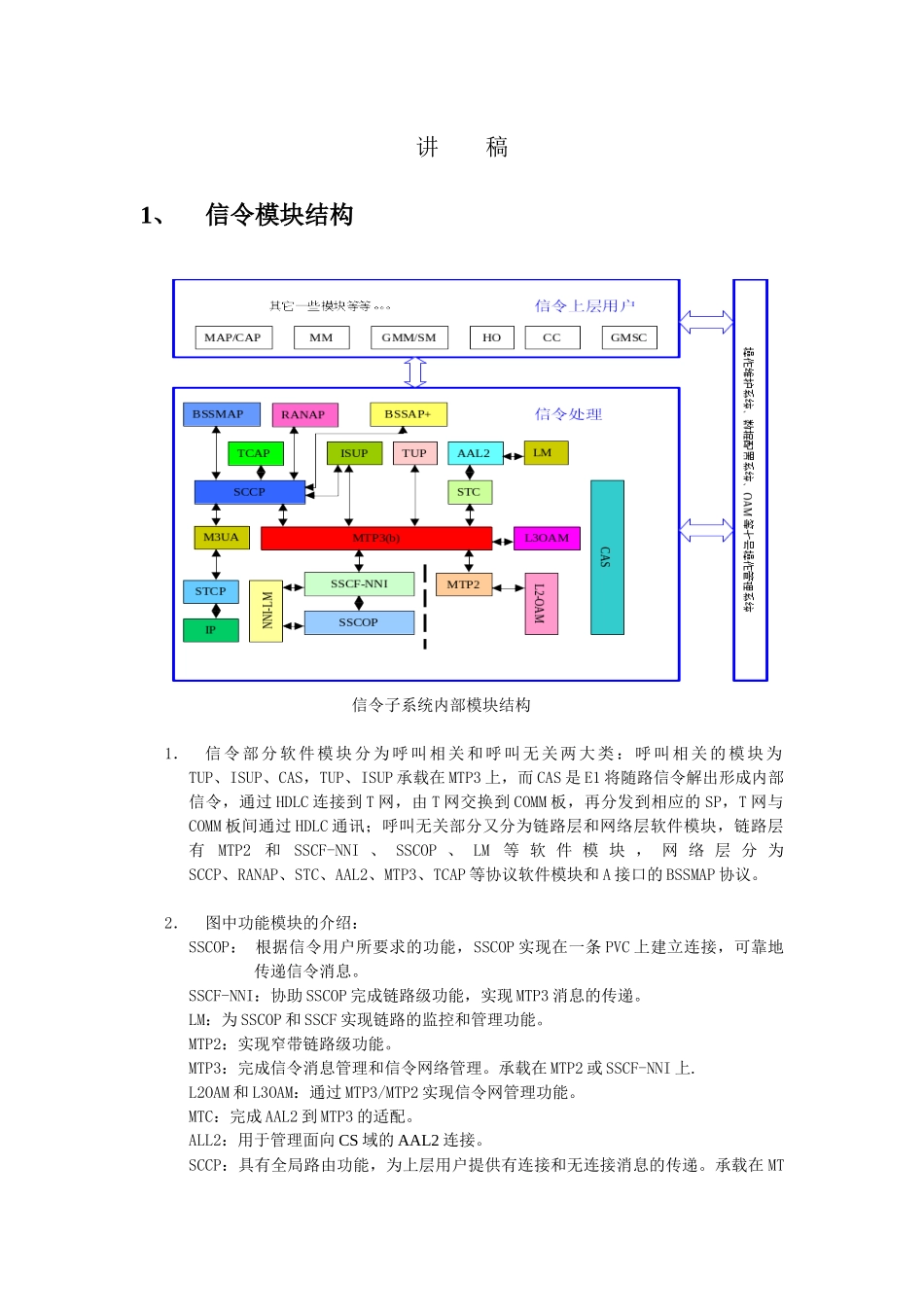

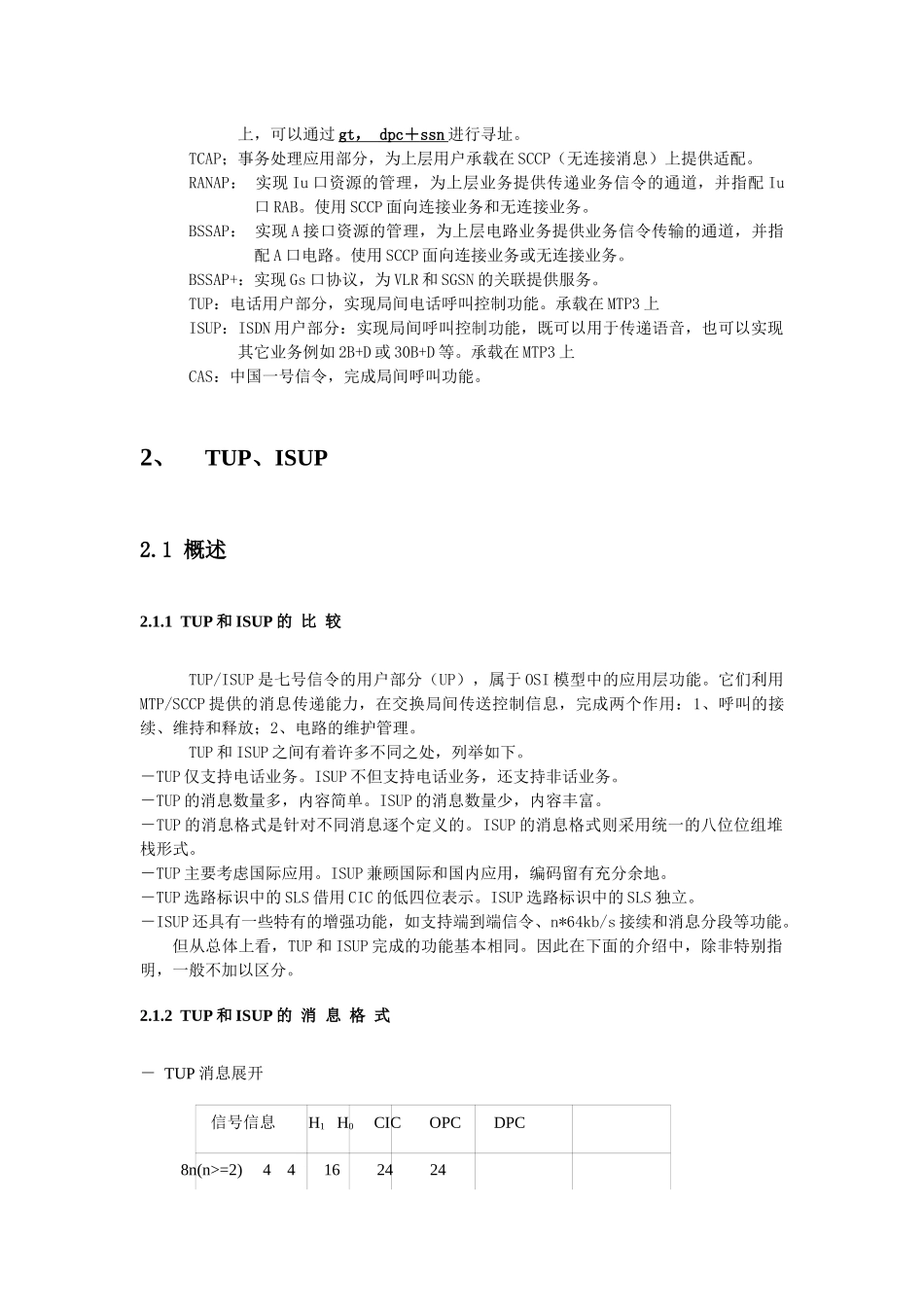

讲稿1、信令模块结构信令子系统内部模块结构1．信令部分软件模块分为呼叫相关和呼叫无关两大类：呼叫相关的模块为TUP、ISUP、CAS，TUP、ISUP承载在MTP3上，而CAS是E1将随路信令解出形成内部信令，通过HDLC连接到T网，由T网交换到COMM板，再分发到相应的SP，T网与COMM板间通过HDLC通讯；呼叫无关部分又分为链路层和网络层软件模块，链路层有MTP2和SSCF-NNI、SSCOP、LM等软件模块，网络层分为SCCP、RANAP、STC、AAL2、MTP3、TCAP等协议软件模块和A接口的BSSMAP协议。2．图中功能模块的介绍：SSCOP：根据信令用户所要求的功能，SSCOP实现在一条PVC上建立连接，可靠地传递信令消息。SSCF-NNI：协助SSCOP完成链路级功能，实现MTP3消息的传递。LM：为SSCOP和SSCF实现链路的监控和管理功能。MTP2：实现窄带链路级功能。MTP3：完成信令消息管理和信令网络管理。承载在MTP2或SSCF-NNI上.L2OAM和L3OAM：通过MTP3/MTP2实现信令网管理功能。MTC：完成AAL2到MTP3的适配。ALL2：用于管理面向CS域的AAL2连接。SCCP：具有全局路由功能，为上层用户提供有连接和无连接消息的传递。承载在MT上，可以通过gt，dpc＋ssn进行寻址。TCAP；事务处理应用部分，为上层用户承载在SCCP（无连接消息）上提供适配。RANAP：实现Iu口资源的管理，为上层业务提供传递业务信令的通道，并指配Iu口RAB。使用SCCP面向连接业务和无连接业务。BSSAP：实现A接口资源的管理，为上层电路业务提供业务信令传输的通道，并指配A口电路。使用SCCP面向连接业务或无连接业务。BSSAP+：实现Gs口协议，为VLR和SGSN的关联提供服务。TUP：电话用户部分，实现局间电话呼叫控制功能。承载在MTP3上ISUP：ISDN用户部分：实现局间呼叫控制功能，既可以用于传递语音，也可以实现其它业务例如2B+D或30B+D等。承载在MTP3上CAS：中国一号信令，完成局间呼叫功能。2、TUP、ISUP2.1概述2.1.1TUP和ISUP的比较TUP/ISUP是七号信令的用户部分（UP），属于OSI模型中的应用层功能。它们利用MTP/SCCP提供的消息传递能力，在交换局间传送控制信息，完成两个作用：1、呼叫的接续、维持和释放；2、电路的维护管理。TUP和ISUP之间有着许多不同之处，列举如下。－TUP仅支持电话业务。ISUP不但支持电话业务，还支持非话业务。－TUP的消息数量多，内容简单。ISUP的消息数量少，内容丰富。－TUP的消息格式是针对不同消息逐个定义的。ISUP的消息格式则采用统一的八位位组堆栈形式。－TUP主要考虑国际应用。ISUP兼顾国际和国内应用，编码留有充分余地。－TUP选路标识中的SLS借用CIC的低四位表示。ISUP选路标识中的SLS独立。－ISUP还具有一些特有的增强功能，如支持端到端信令、n*64kb/s接续和消息分段等功能。但从总体上看，TUP和ISUP完成的功能基本相同。因此在下面的介绍中，除非特别指明，一般不加以区分。2.1.2TUP和ISUP的消息格式－TUP消息展开8n(n>=2)44162424信号信息H1H0CICOPCDPCDPC(3*8)OPC(3*8)SLS(1*8)CIC(2*8)消息类型编码(1*8)必备固定部分F(n*8)必备可变部分V(n*8)任选部分O(n*8)比特发送顺序八位位组发送顺序－ISUP消息展开注意：ISUP消息是作为8位位组堆栈的形式展开的，这一点不同于TUP。2.1.3TUP和ISUP的消息一览注：1、TUP/ISUP的FOT仅在国际接口局使用，在国内应用OPR代替。2、TUP/ISUP的CCL、OPR和MPM仅在国内使用。3、ISUP利用CFN实现版本兼容和互通。首先发送的比特TUP*ISUP*前向地址消息FAM初始地址消息IAM初始地址消息IAM附加初始地址消息IAI后续地址消息SAM后续地址消息SAM单个号码后续地址消息SAO前向建立消息FSM一般前向建立信息消息GSM**信息消息INF**导通检验成功消息COT导通消息COT导通检验失败消息CCF后向建立消息BSM一般请求消息GRQ**信息请求消息INR**后向建立成功消息SBM地址全消息ACM地址全消息ACM后向建立不成功消息UBM交换设备拥塞消息SEC释放消息REL电路群拥塞消息CGC地址不全消息ADI呼叫失败消息CFL空号消息UUN线路不工作消息LOS发送专用信号音消息SST接入拒绝消息ACB不提供数字通路消息DPN呼叫监视消息CSM拆线消息CLF释放消息REL被叫挂机消息CBK释放消息REL/暂停消息SUS应答、计费消息ANC应答消息ANM应答、不计费消息ANN再...
