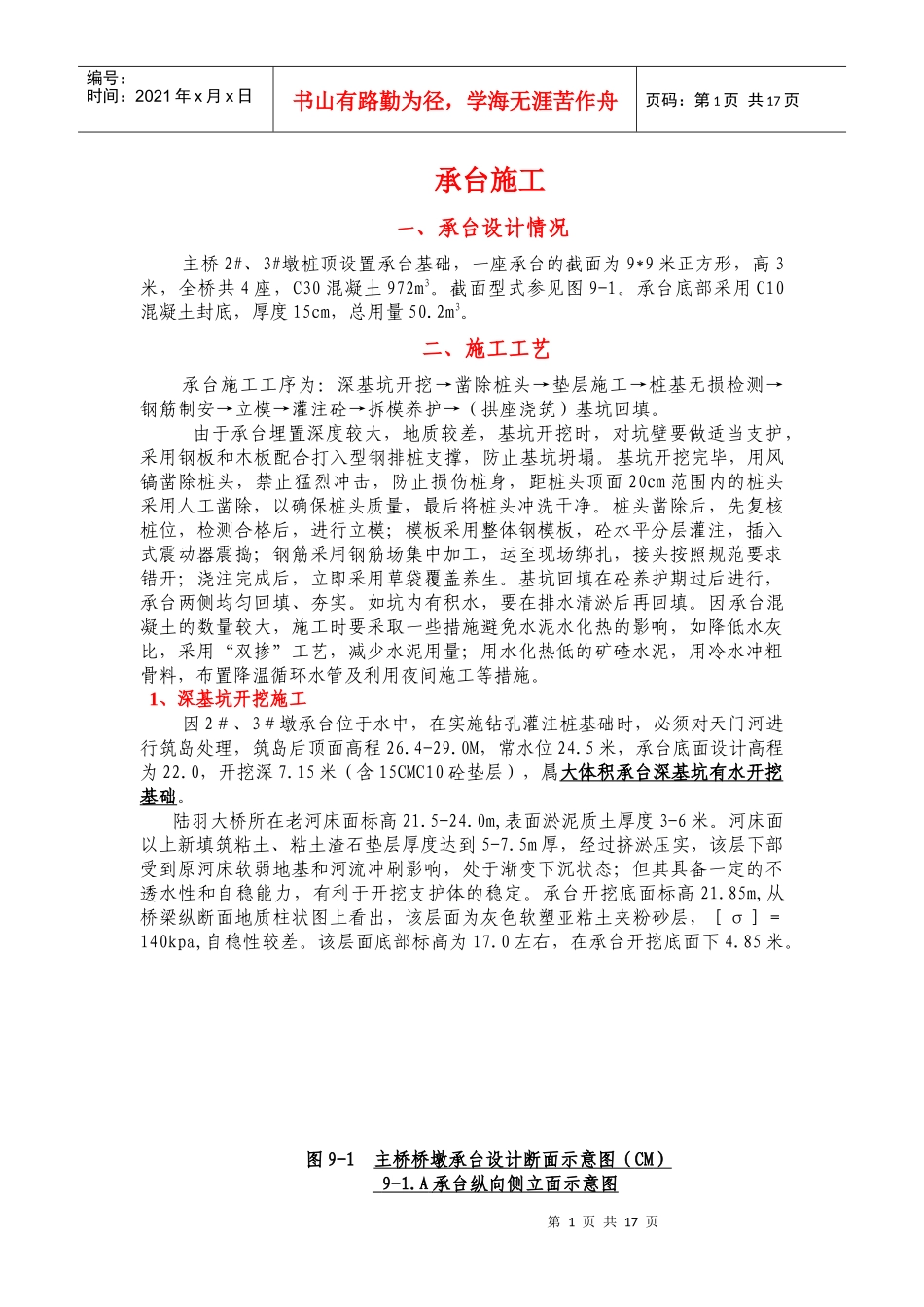

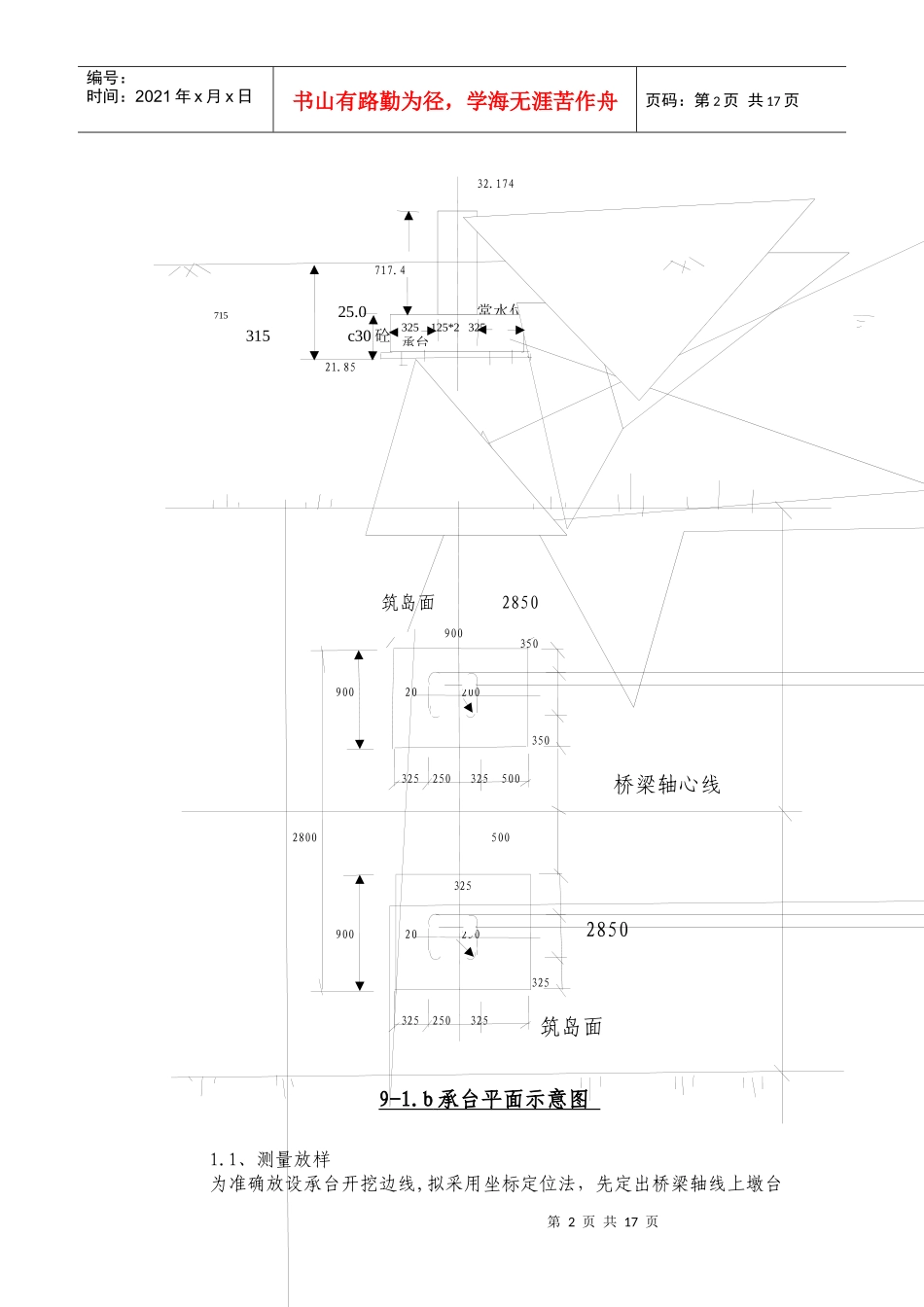

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页承台施工一、承台设计情况主桥2#、3#墩桩顶设置承台基础，一座承台的截面为9*9米正方形，高3米，全桥共4座，C30混凝土972m3。截面型式参见图9-1。承台底部采用C10混凝土封底，厚度15cm，总用量50.2m3。二、施工工艺承台施工工序为：深基坑开挖→凿除桩头→垫层施工→桩基无损检测→钢筋制安→立模→灌注砼→拆模养护→（拱座浇筑）基坑回填。由于承台埋置深度较大，地质较差，基坑开挖时，对坑壁要做适当支护，采用钢板和木板配合打入型钢排桩支撑，防止基坑坍塌。基坑开挖完毕，用风镐凿除桩头，禁止猛烈冲击，防止损伤桩身，距桩头顶面20cm范围内的桩头采用人工凿除，以确保桩头质量，最后将桩头冲洗干净。桩头凿除后，先复核桩位，检测合格后，进行立模；模板采用整体钢模板，砼水平分层灌注，插入式震动器震捣；钢筋采用钢筋场集中加工，运至现场绑扎，接头按照规范要求错开；浇注完成后，立即采用草袋覆盖养生。基坑回填在砼养护期过后进行，承台两侧均匀回填、夯实。如坑内有积水，要在排水清淤后再回填。因承台混凝土的数量较大，施工时要采取一些措施避免水泥水化热的影响，如降低水灰比，采用“双掺”工艺，减少水泥用量；用水化热低的矿碴水泥，用冷水冲粗骨料，布置降温循环水管及利用夜间施工等措施。1、深基坑开挖施工因2＃、3＃墩承台位于水中，在实施钻孔灌注桩基础时，必须对天门河进行筑岛处理，筑岛后顶面高程26.4-29.0M，常水位24.5米，承台底面设计高程为22.0，开挖深7.15米（含15CMC10砼垫层），属大体积承台深基坑有水开挖基础。陆羽大桥所在老河床面标高21.5-24.0m,表面淤泥质土厚度3-6米。河床面以上新填筑粘土、粘土渣石垫层厚度达到5-7.5m厚，经过挤淤压实，该层下部受到原河床软弱地基和河流冲刷影响，处于渐变下沉状态；但其具备一定的不透水性和自稳能力，有利于开挖支护体的稳定。承台开挖底面标高21.85m,从桥梁纵断面地质柱状图上看出，该层面为灰色软塑亚粘土夹粉砂层，［σ］＝140kpa,自稳性较差。该层面底部标高为17.0左右，在承台开挖底面下4.85米。图9-1主桥桥墩承台设计断面示意图（CM）9-1.A承台纵向侧立面示意图第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页32.174拱座开挖地面26.40-29.0717.471525.0常水位24.5▽315c30砼承台C10砼垫层21.85筑岛面285090035090020200350325250325500桥梁轴心线2800500325900202502850325325250325筑岛面9-1.b承台平面示意图1.1、测量放样为准确放设承台开挖边线,拟采用坐标定位法，先定出桥梁轴线上墩台325125*2325承台第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页中心和纵横十字线，再采用距离丈量进行周边支护线放样，从而定出支护开挖边线。1.2、集水坑配置基坑渗水量估算：基坑底面积Ｆ1＝(28+2.0*2)*(9+2.0*2)=32*13=416m2;基坑侧面积Ｆ２＝(28+9)*2*(24-21.85)=159.1m2;基底单位面积渗水量ｑ１取0.16;侧面单位面积渗水量ｑ２取0.16＊20%=0.03.则有基坑渗水量Ｑ＝ｑ１*Ｆ1＋ｑ２*Ｆ２＝71.3m3／小时．拟配置２台水泵抽水，水泵排水能力应达到72m3／小时拟设1处集水坑，则其容积应为：72/2＝36ｍ３左右，取每个集水坑尺寸为8m长*3米宽*1.5米高=36m3。集水坑位置设于基坑中部地带，基坑水通过四周排水边沟汇入集水坑，用2台水泵抽走排入河中。。1.3开挖支护方案比选为保证施工进度，施工时采取每座桥墩二座承台一次性开挖支护到位，完成对应拱座后对称回填土封闭基坑，拔除护壁支护体，再进入下道承台基坑开挖施工。为安全实施该开挖工作，需考虑几种开挖方案，施工时根据具体地质、水文情况从中选择一种安全可靠、经济合理的方案。下面简述一座承台基坑开挖的多种比选方案：方案１：分台阶放坡开挖，垂直于河段的两侧坡面挂网喷防水混凝土支护。优点：利用自然坡度和网喷混凝土强化土体自稳能力节约支撑用材料。开挖示意图见图9-2、9-3。图9-2承台深基坑横向开挖侧面示意图（CM）开挖原地面标高29.01：1....
