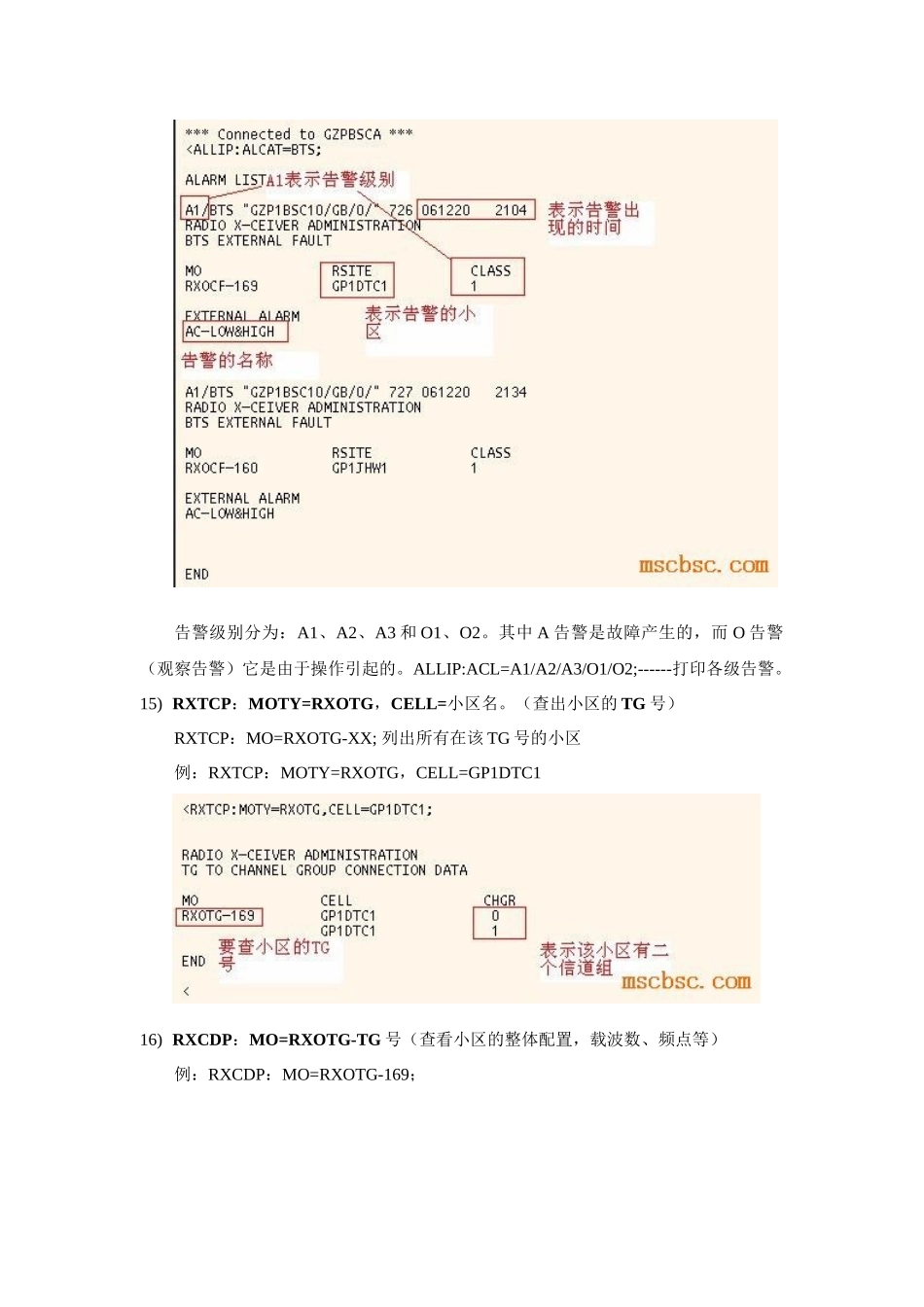

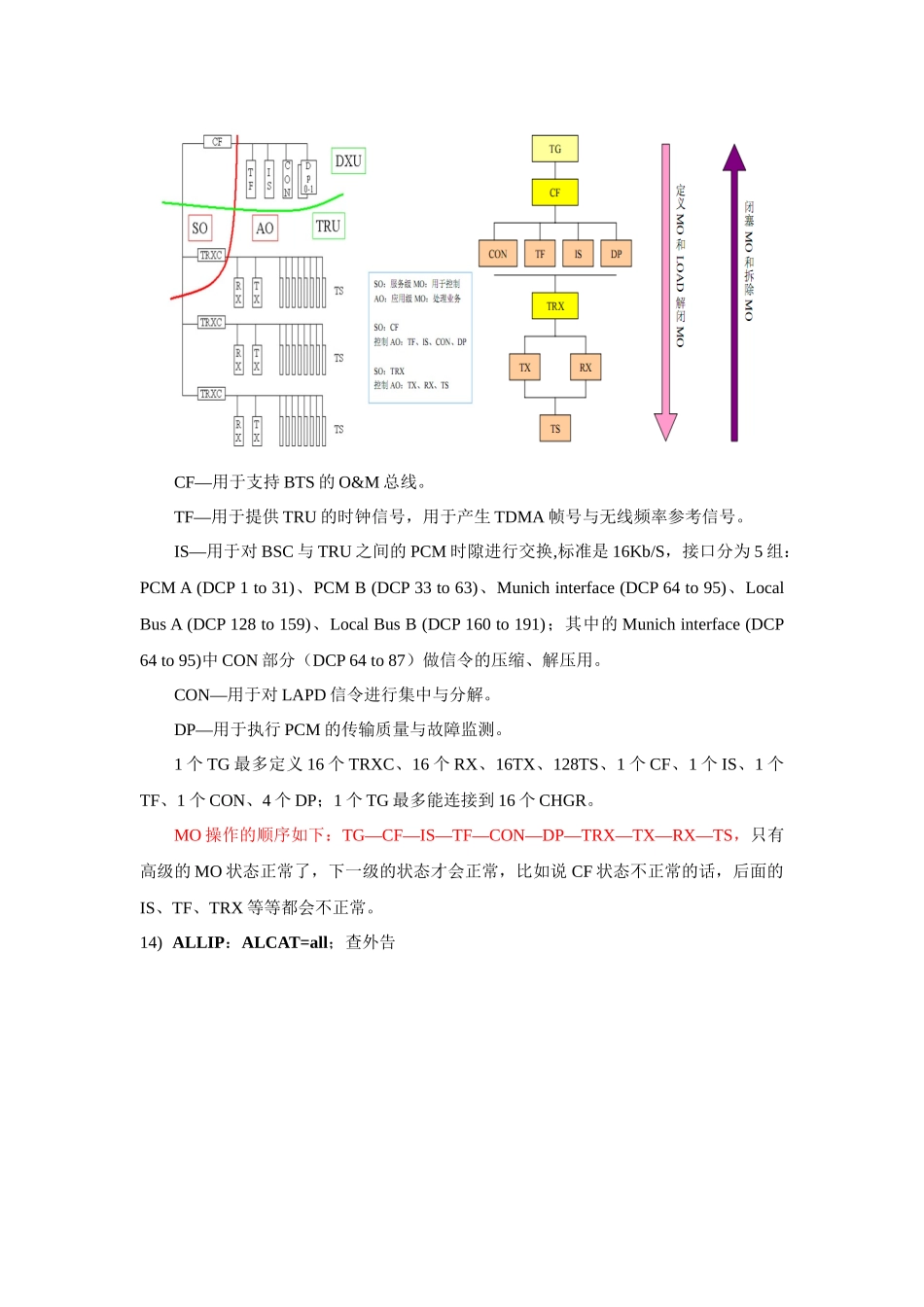

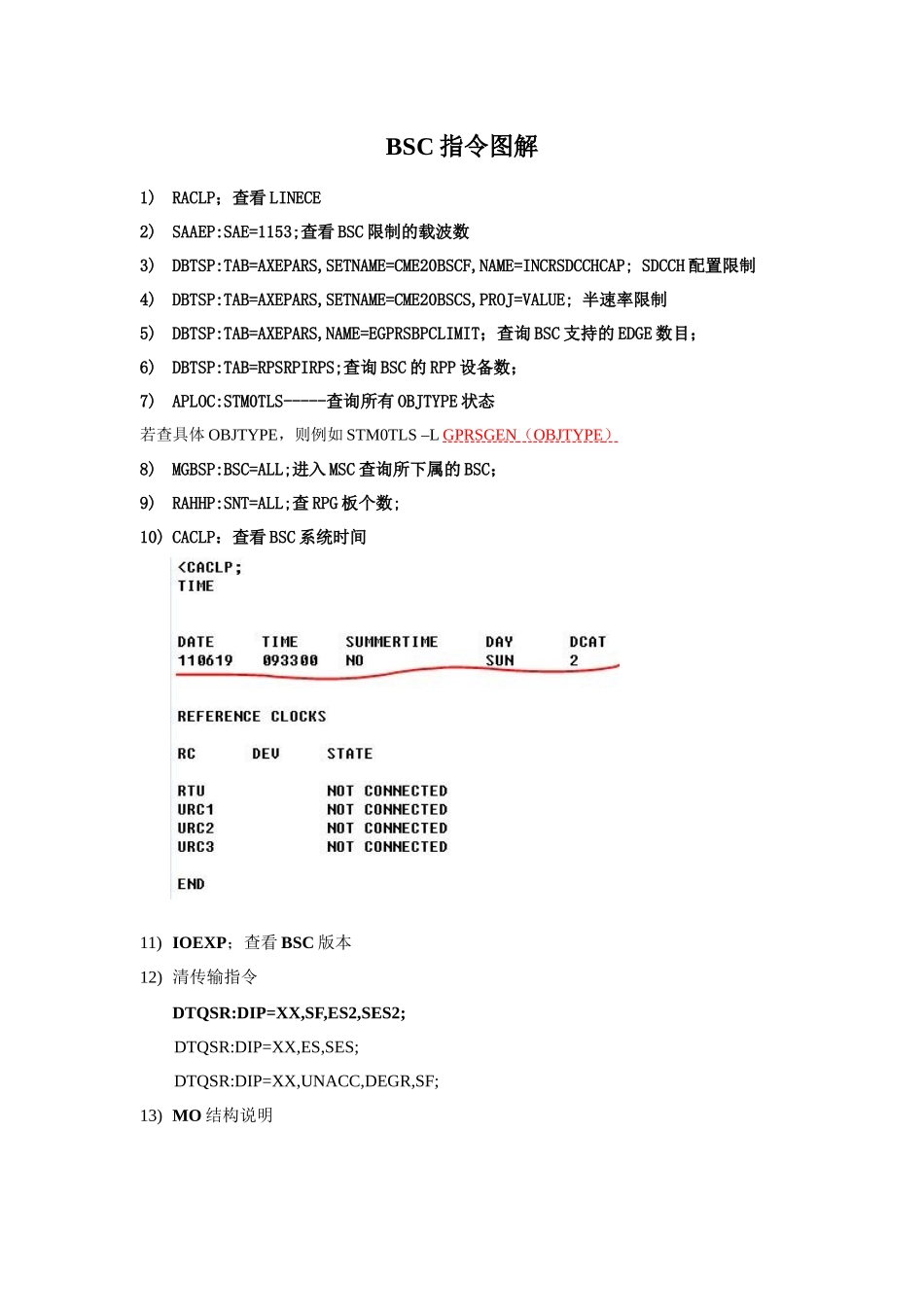

BSC指令图解1)RACLP；查看LINECE2)SAAEP:SAE=1153;查看BSC限制的载波数3)DBTSP:TAB=AXEPARS,SETNAME=CME20BSCF,NAME=INCRSDCCHCAP;SDCCH配置限制4)DBTSP:TAB=AXEPARS,SETNAME=CME20BSCS,PROJ=VALUE;半速率限制5)DBTSP:TAB=AXEPARS,NAME=EGPRSBPCLIMIT；查询BSC支持的EDGE数目；6)DBTSP:TAB=RPSRPIRPS;查询BSC的RPP设备数；7)APLOC:STM0TLS-----查询所有OBJTYPE状态若查具体OBJTYPE，则例如STM0TLS–LGPRSGEN（OBJTYPE）8)MGBSP:BSC=ALL;进入MSC查询所下属的BSC；9)RAHHP:SNT=ALL;查RPG板个数;10)CACLP：查看BSC系统时间11)IOEXP；查看BSC版本12)清传输指令DTQSR:DIP=XX,SF,ES2,SES2;DTQSR:DIP=XX,ES,SES;DTQSR:DIP=XX,UNACC,DEGR,SF;13)MO结构说明CF—用于支持BTS的O&M总线。TF—用于提供TRU的时钟信号，用于产生TDMA帧号与无线频率参考信号。IS—用于对BSC与TRU之间的PCM时隙进行交换,标准是16Kb/S，接口分为5组：PCMA(DCP1to31)、PCMB(DCP33to63)、Munichinterface(DCP64to95)、LocalBusA(DCP128to159)、LocalBusB(DCP160to191)；其中的Munichinterface(DCP64to95)中CON部分（DCP64to87）做信令的压缩、解压用。CON—用于对LAPD信令进行集中与分解。DP—用于执行PCM的传输质量与故障监测。1个TG最多定义16个TRXC、16个RX、16TX、128TS、1个CF、1个IS、1个TF、1个CON、4个DP；1个TG最多能连接到16个CHGR。MO操作的顺序如下：TG—CF—IS—TF—CON—DP—TRX—TX—RX—TS，只有高级的MO状态正常了，下一级的状态才会正常，比如说CF状态不正常的话，后面的IS、TF、TRX等等都会不正常。14)ALLIP：ALCAT=all；查外告告警级别分为：A1、A2、A3和O1、O2。其中A告警是故障产生的，而O告警（观察告警）它是由于操作引起的。ALLIP:ACL=A1/A2/A3/O1/O2;------打印各级告警。15)RXTCP：MOTY=RXOTG，CELL=小区名。（查出小区的TG号）RXTCP：MO=RXOTG-XX;列出所有在该TG号的小区例：RXTCP：MOTY=RXOTG，CELL=GP1DTC116)RXCDP：MO=RXOTG-TG号（查看小区的整体配置，载波数、频点等）例：RXCDP：MO=RXOTG-169；SELECT表示传输不够；TFMODE定义的机架式主架（M）、副架（SA）的概念。17)RXAPP：MO=RXOTG-TG号（查看小区的传输时隙分配）例：RXAPP：MO=RXOTG-169；DEV：DEV表示传输的时隙，与DCP相对应，有单对单，双对双的规律。一套传输有32个时隙，实际占用31个时隙，一个小区可以占用二套传输（如上图，该小区占用了二套传输，接在A、C口），如果采用不压缩方式，一套传输可以开10个载波（一个载波是占用3个时隙的），如果采用压缩方式（CON=2或4），一套传输可以开12到13个载波，如果采用复用方式，最多可以开到15个载波（一个载波占用二个时隙），DCP可分为四个接口，每个接口的取值范围是不一样的，A：1-31，B：33-63，C：287-317，D：319-349。新版的DXU_21具有四个接口（A、B、C、D），旧版的DXU只有二个接口（A和B）,传输接口规范是A、C口入，B、D口出。PCMDirectionDCPPCMAIn0&&31PCMBIn/Out32&&63PCMCIn286&&317PCMDIn/Out318&&349CON64&&87备注：CON单元做信令压缩解压用（64-71进，72-87出）。18)RADEP：DEV=RBLT-X；（查具体传输号，其中X表示传输时隙）例：RADEP：DEV=RBLT-5002；19)NTCOP：SNT=ETRBLT-；（知传输号查传输时隙）例：NTCOP：SNT=ETRBLT-156；RBLT-4993&&-5023表示传输号RBLT156该套传输的时隙。通过RADEP查得传输号Radep:dev=rblt-3903;结果：Devsnt/devpmupRnlt-3903etrblt-12124519………………………..Ntcop:snt=etrblt-121;结果：SNTSNTVSNTPDIPDEVETRBLT-1211MUX3-11-13121RBLT……..SNT为光口传输接口。20)DTSTP：DIP=RBLT；（查传输状态）传输的状态分为：WO（通）、ABL（断）、MBL（闭）查传输状态的指令顺序：RXTCP（查的TG号）->RXAPP（通过TG号查得传输时隙号DEV）->RADEP（通过传输时隙号DEV查得SNT号）->NTCOP（通过SNT号查得对应于传输时隙的DIP号）->DTSTP/DTQUP（查得对应DIP号的传输状态/质量）。21)DTQUP：DIP=RBLT；（查看传输质量）DTQUP：DIP=RBLT156；滑码和误码看上面红色圈着的参数。数值为0表示正常，有数值就表示有多少个滑...
