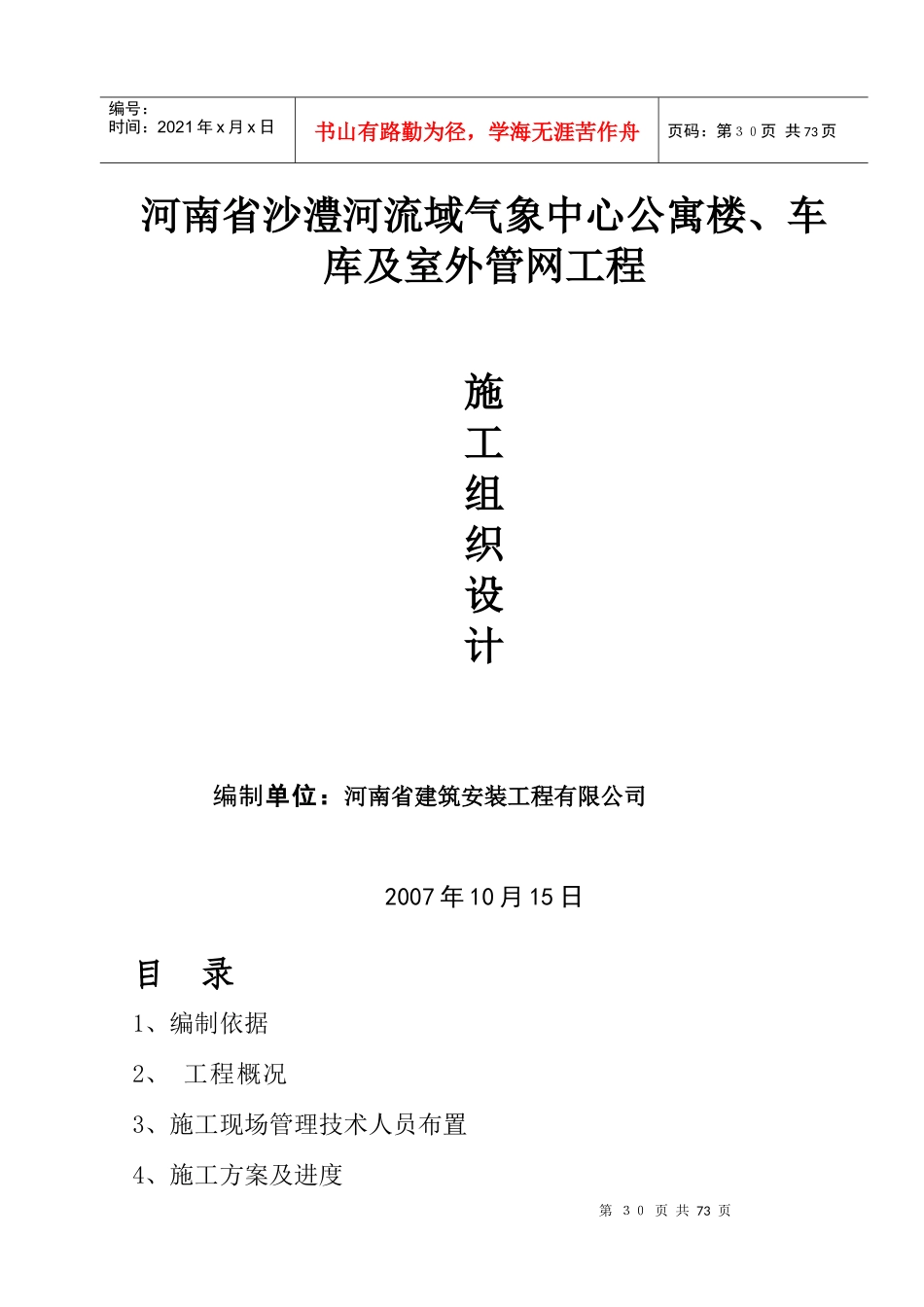

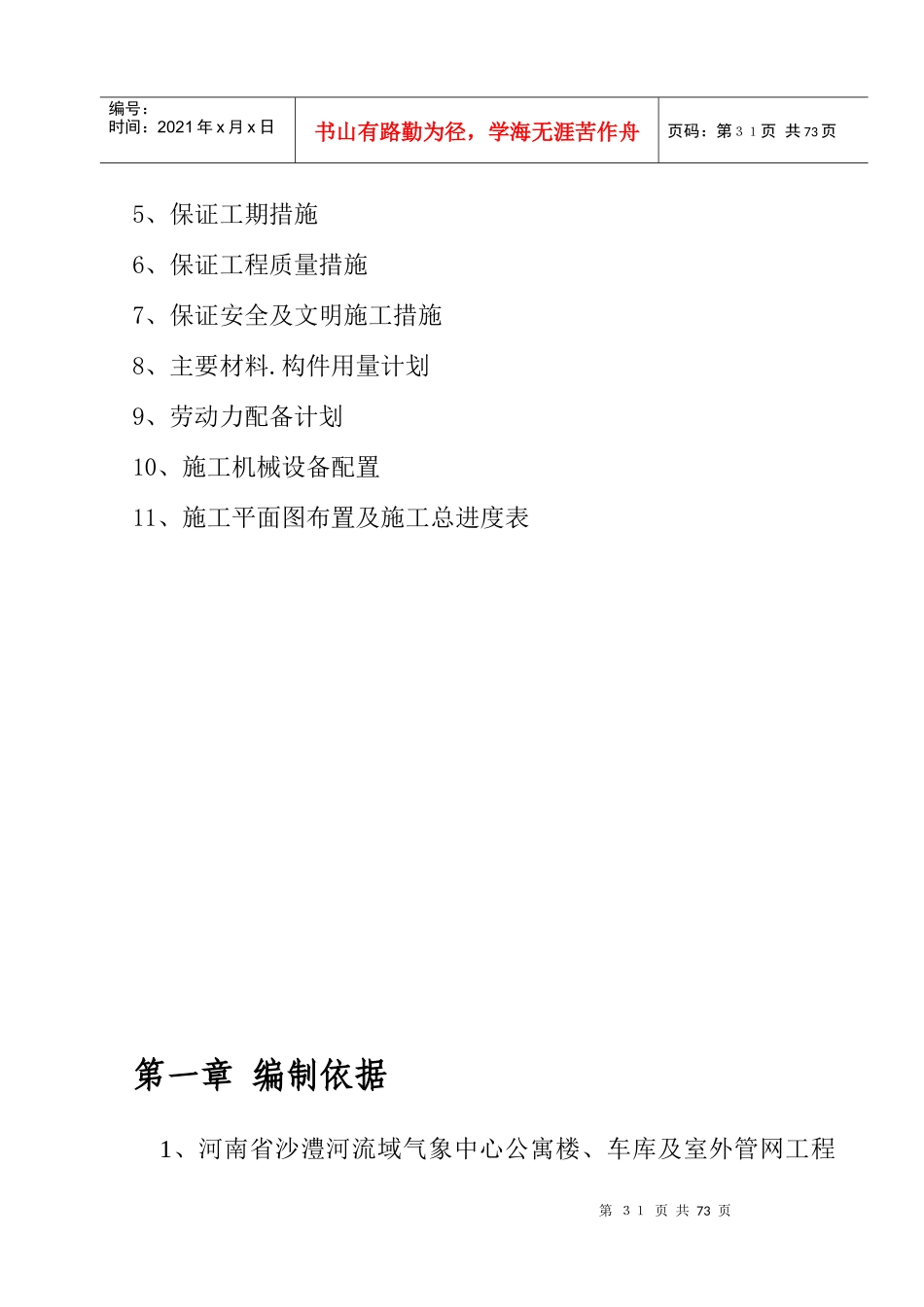

第３０页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３０页共73页河南省沙澧河流域气象中心公寓楼、车库及室外管网工程施工组织设计编制单位：河南省建筑安装工程有限公司2007年10月15日目录1、编制依据2、工程概况3、施工现场管理技术人员布置4、施工方案及进度第３１页共73页第３０页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３１页共73页5、保证工期措施6、保证工程质量措施7、保证安全及文明施工措施8、主要材料.构件用量计划9、劳动力配备计划10、施工机械设备配置11、施工平面图布置及施工总进度表第一章编制依据1、河南省沙澧河流域气象中心公寓楼、车库及室外管网工程第３２页共73页第３１页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３２页共73页《招标文件》。2、全套施工蓝图。3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）4、《砌体工程施工质量验收规范》（GB50204-2002）5、《混凝土结构施工质量验收规范》（GB50204-2002）6、《层面工程质量验收规范》（GB50207-2002）7、《外墙面砖工程施工及验收规范》（JGJ126-2000）8、《建筑地面工程施工质量验收规范》（GB50209-2002）9、《建筑装饰装修工程质量验收规范》（GB50210-2001）10、《建筑电气工程施工质量验收规范》（GB50303-2002）11、《工程预算定额》及《工程量清单计价规范》12、《工程工期定额》第二章工程概况2.1工程简介河南省沙澧河流域气象中心公寓楼、车库及室外管网工程，第３３页共73页第３２页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３３页共73页该工程位于漯河市金山路与北环路交叉口西北角。建设单位：漯河市气象局。设计单位：漯河市建筑设计研究院。施工单位：河南省建筑安装工程有限公司2.1.1工程概况2.2.1本工程为两幢六层建筑，建筑面积共5510m2。1#楼建筑物长34.9m，宽14.7m，层高3.0m。檐高21米，室内外高差0.60m；2#楼建筑物长35.9m，宽13.2m，层高3.0m。檐高21米，室内外高差0.60m；车库建筑物长45m，宽6.2m，檐高3.0m，共一层。2.2材料及做法2.2.1外墙外保温采用05YJ3-7，5/7，外墙采用外墙面砖，局部外墙涂料，屋面阁楼为红色油毡瓦。2.2.2内墙装饰：内墙及顶棚为混合砂浆粉刷，毛面，楼梯间为仿瓷涂料。卫生间、厨房间水泥砂浆毛面。2.2.3楼地面：楼梯间为水泥砂浆净面，室内楼地面全部为水泥砂浆做毛面。2.2.4屋面做法：上人屋面为1：3水泥砂浆，砂浆中掺聚丙烯式或锦纶-6纤维0.75~0.90Kg/m3、1：8水泥珍珠岩找2%坡，65厚聚乙烯泡沫板保温层、找平层、高聚物改性沥青防水卷材、250×250×30C20预制砼板，缝宽5-8，1：1水泥砂浆填缝。不上人屋面为1：3水泥砂浆，砂浆中掺聚丙烯式或锦纶-6纤维第３４页共73页第３３页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３４页共73页0.75~0.90Kg/m3、1：8水泥珍珠岩找2%坡，65厚聚乙烯泡沫板保温层、找平层、高聚物改性沥青防水卷材、涂料或颗粒保护层。坡屋面为1：3水泥砂浆，砂浆中掺聚丙烯式或锦纶-6纤维0.75~0.90Kg/m3、高聚物改性沥青防水卷材、80厚聚苯乙烯泡沫保温板1：3水泥砂浆，1：3水泥砂浆（配ф6﹫500×500钢筋网）块瓦。2.2.5门窗：居中安装，窗内设有防护栏杆，显得美观新颖,进户门为防盗门，窗为塑钢单框双玻推拉窗。2.3结构设计：本工程地震设防烈度6度，地基承载力170KPa。本工程采用钢筋混凝土条形基础，局部筏板，基底标高-2.5m。该工程基础垫层砼强度等级为C10，基础为C30其它均C25。基础为MU10混凝土实心砖M10水泥砂浆砌筑，±0.000以上均采用MU10混凝土多孔砖，一层、顶层及阁楼为M10混合沙浆，其他为M5.0混合砂浆砌筑。2.4工程特点及施工条件本工程1#楼一个半单元、2#楼两个单元，其位置南临北环路，东临金山路。施工中考虑了材料进场不影响区内的工作秩序和生活环境以及施工噪声的降低。2.5工程安装特点该工程安装部分包括给排水、电气及供暖工程安装，电话、电视、宽带及对讲等工程，设计功能完善，配套齐全。第３５页共73页第３４页共73页编号：时...
