武汉某双塔单跨钢箱梁悬索桥基础施工组织设计VIP免费

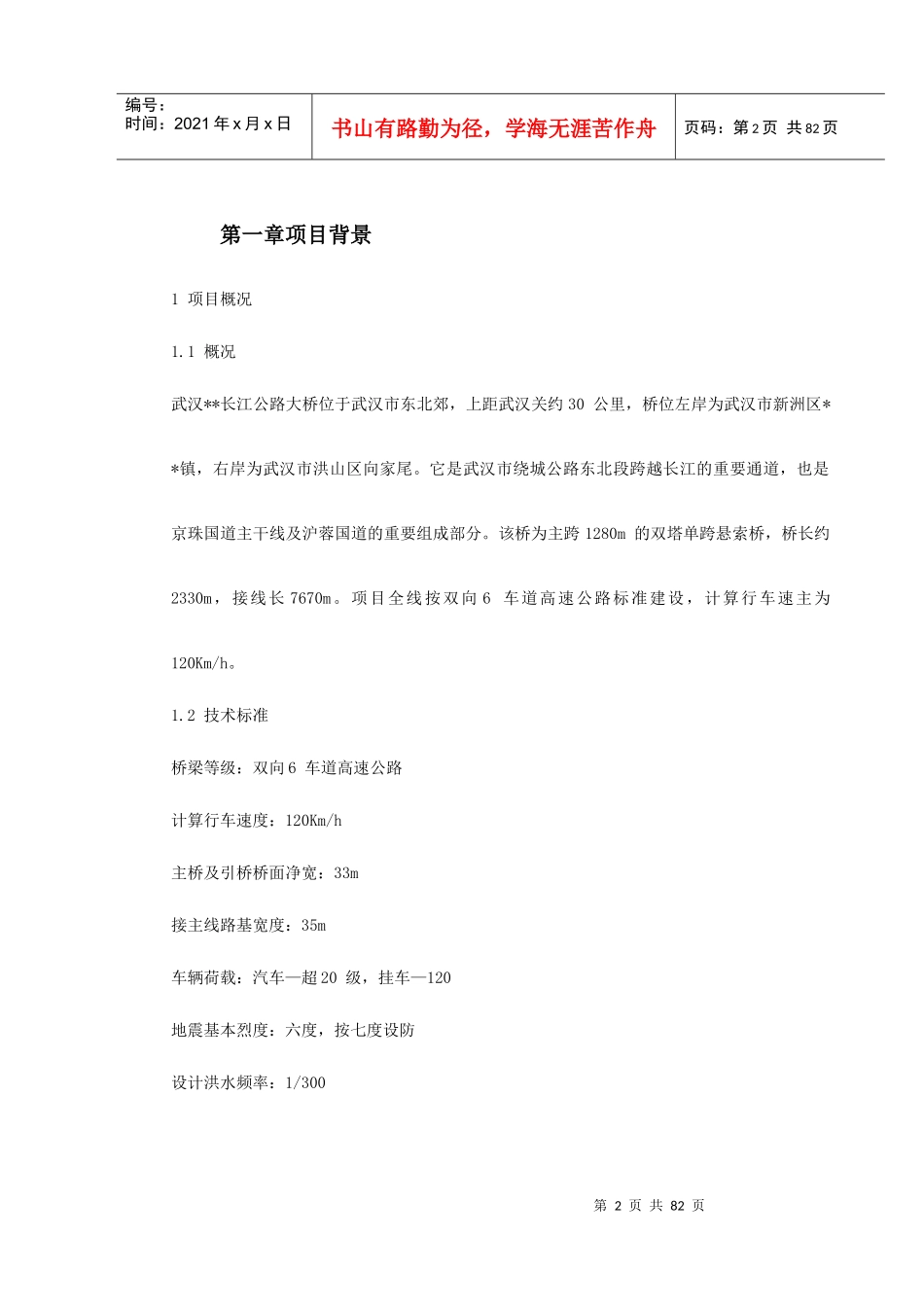

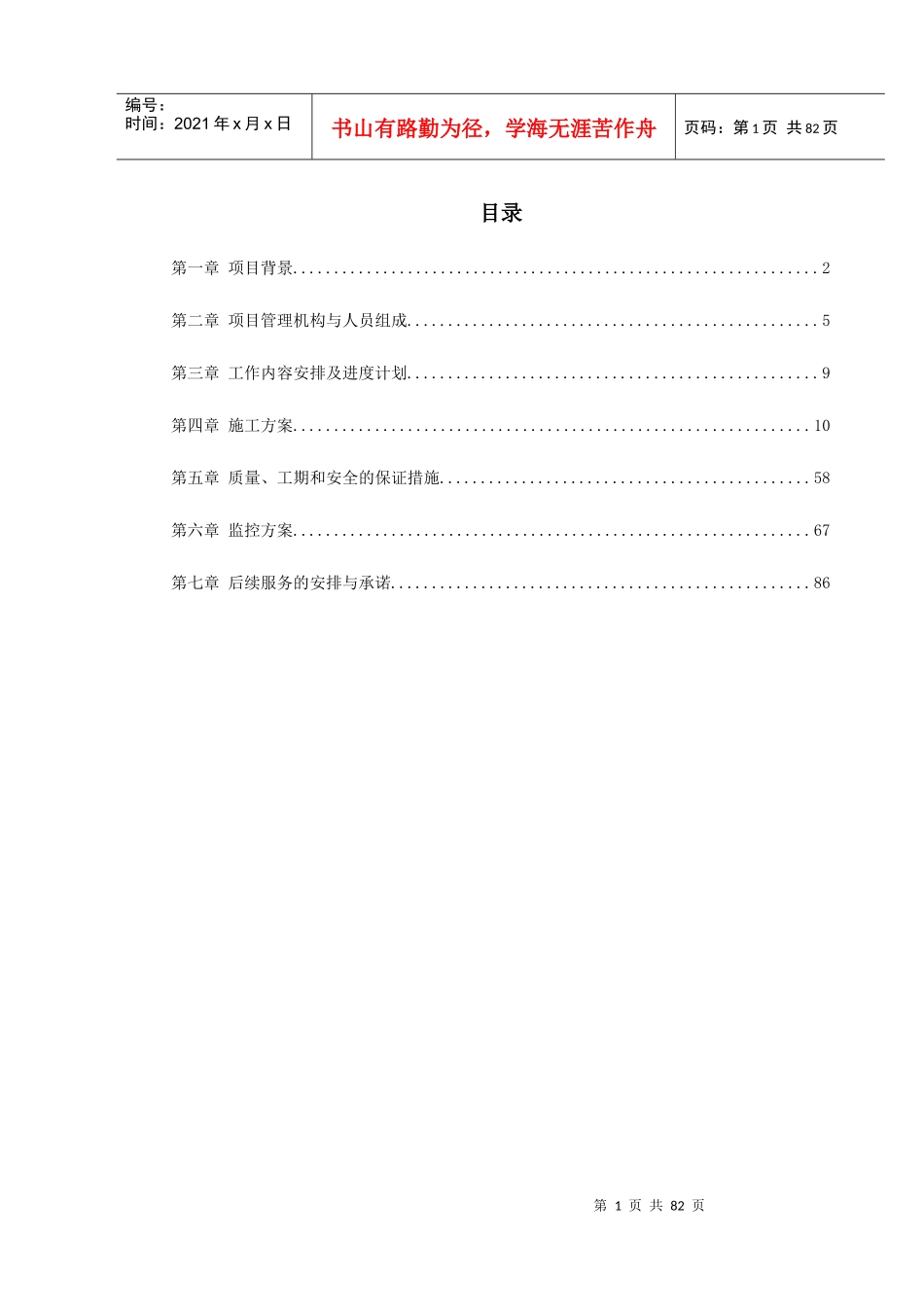

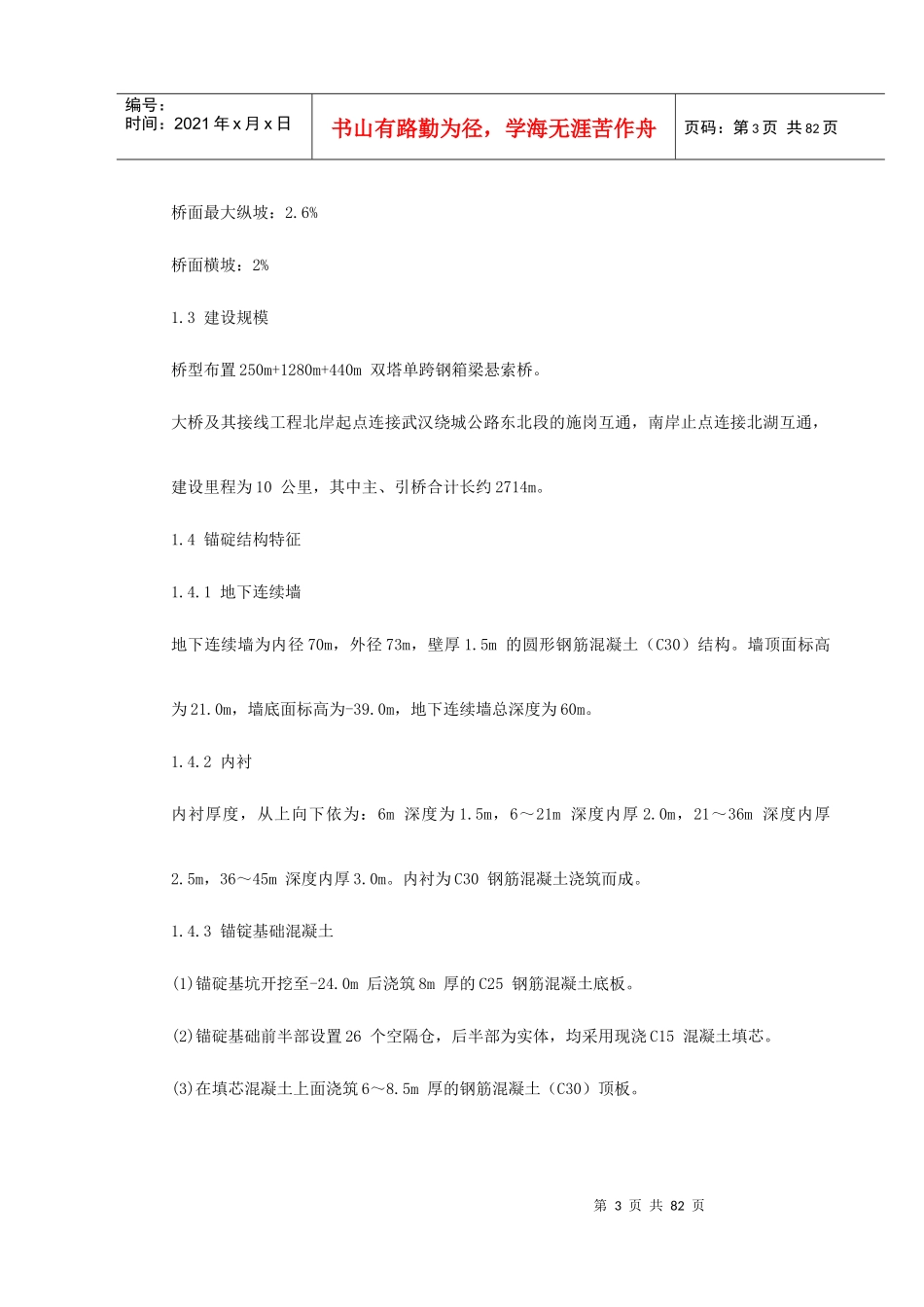

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页目录第一章项目背景................................................................2第二章项目管理机构与人员组成..................................................5第三章工作内容安排及进度计划..................................................9第四章施工方案...............................................................10第五章质量、工期和安全的保证措施.............................................58第六章监控方案...............................................................67第七章后续服务的安排与承诺...................................................86第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页第一章项目背景1项目概况1.1概况武汉**长江公路大桥位于武汉市东北郊，上距武汉关约30公里，桥位左岸为武汉市新洲区**镇，右岸为武汉市洪山区向家尾。它是武汉市绕城公路东北段跨越长江的重要通道，也是京珠国道主干线及沪蓉国道的重要组成部分。该桥为主跨1280m的双塔单跨悬索桥，桥长约2330m，接线长7670m。项目全线按双向6车道高速公路标准建设，计算行车速主为120Km/h。1.2技术标准桥梁等级：双向6车道高速公路计算行车速度：120Km/h主桥及引桥桥面净宽：33m接主线路基宽度：35m车辆荷载：汽车—超20级，挂车—120地震基本烈度：六度，按七度设防设计洪水频率：1/300第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页桥面最大纵坡：2.6%桥面横坡：2%1.3建设规模桥型布置250m+1280m+440m双塔单跨钢箱梁悬索桥。大桥及其接线工程北岸起点连接武汉绕城公路东北段的施岗互通，南岸止点连接北湖互通，建设里程为10公里，其中主、引桥合计长约2714m。1.4锚碇结构特征1.4.1地下连续墙地下连续墙为内径70m，外径73m，壁厚1.5m的圆形钢筋混凝土（C30）结构。墙顶面标高为21.0m，墙底面标高为-39.0m，地下连续墙总深度为60m。1.4.2内衬内衬厚度，从上向下依为：6m深度为1.5m，6～21m深度内厚2.0m，21～36m深度内厚2.5m，36～45m深度内厚3.0m。内衬为C30钢筋混凝土浇筑而成。1.4.3锚锭基础混凝土(1)锚碇基坑开挖至-24.0m后浇筑8m厚的C25钢筋混凝土底板。(2)锚碇基础前半部设置26个空隔仓，后半部为实体，均采用现浇C15混凝土填芯。(3)在填芯混凝土上面浇筑6～8.5m厚的钢筋混凝土（C30）顶板。第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页2项目建设条件2.1气象桥位区位于中低纬度，属副亚热带向北亚热带过渡的湿润季风气候，具有四季分明、无霜期长、水源充沛等特征。春季天气易变，气温上升剧烈、雨量集中、梅雨明显；盛夏时节，天气晴朗酷热、多伏旱；秋季气温下降较快；冬季寒冷少雨，常有大风雪，时有冻害。桥址区历年最大风速为29.7m/s（1976年1月27日），风向为北东向。大风日以每年四月最多，九、十月最少。风向除六、七月偏南风较多外，其余季节则以偏北风居多。桥址区主要灾害性气候有冰雹、飑线。2.2水文、地质2.2.1水文武汉地区长江枯期、汛期水位高差大，汛期持续时间长，汛期多在5～10月，每年水位超过20m的持续时间达半年左右，枯水期水位在10m左右，汛期保护大堤、确保防洪安全是重中之重。2.2.2地形、地貌桥址区的地貌形态属长江冲积平原的高河漫滩，地势相对平缓，利于施工场地的布设。南岸防洪堤堤顶高程在29.456m左右。大堤内外侧地面标高一般在18～23m之间，江底表现北深第5页共82页第4页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共82页南浅，基本由北向南缓慢抬升，江底标高为8.5～15.3m，江底分布有**深槽，槽底最深处标高为-8.5m。2.2.3工程地质条件桥址区自北向南基岩埋藏由浅到深，弱风化岩顶板高程由北锚碇处的14.2m变化到南锚碇处的-30m。向南过F2断层后，岩面又抬高至-20m左右。北塔处第四系覆盖层厚-4.4m～8.2m。基岩完整性较好，为...
