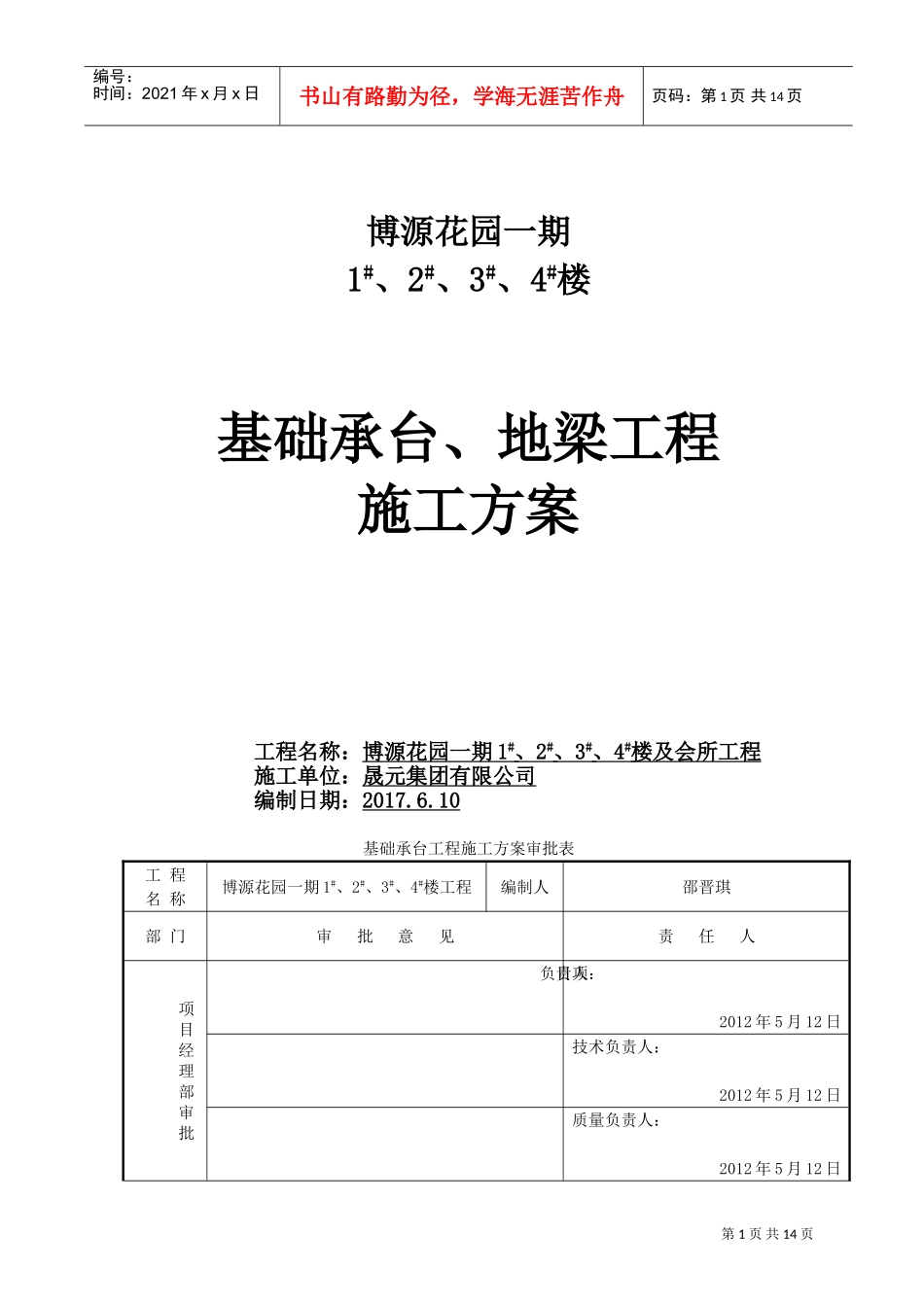

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页博源花园一期1#、2#、3#、4#楼基础承台、地梁工程施工方案工程名称：博源花园一期1#、2#、3#、4#楼及会所工程施工单位：晟元集团有限公司编制日期：2017.6.10基础承台工程施工方案审批表工程名称博源花园一期1#、2#、3#、4#楼工程编制人邵晋琪部门审批意见责任人项目经理部审批项目负责人：2012年5月12日技术负责人：2012年5月12日质量负责人：2012年5月12日第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页安全负责人：2012年5月12日公司级审批技术部门负责人：（公章）年月日质量部门负责人：（公章）年月日安全部门负责人：（公章）年月日生产部门负责人：（公章）年月日总工程师：（公章）年月日监理（建设）单位审批监理工程师：年月日总监理工程师：（建设单位项目负责人）（公章）年月日目录1.工程概况2.工程进度3.设计要求4.施工顺序5.机械设备及人员配备6.主要分项工程技术措施6.1桩头处理6.2钢筋工程6.3模板工程6.4砼工程7.施工过程种的质量检查8.安全技术措施第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页9.雨季施工技术措施基础承台、地梁施工方案一、工程概况：本工程为海南博源融海置业有限公司开发的博源花园1#、2#、3#、4#住宅楼，位于海南省澄迈县老城经济开发区南海大道南侧；结构类型及层数：基础为桩基承台，主体为剪力墙结构住宅楼，地上十八层。设计使用年限50年；建筑按八度抗震设防；建筑总高度：53.95m。建筑层高：各层层高均为3.0m。总建筑面积：67308.38m2。本工程施工场地周围没有高层建筑，基础开挖较深，正负零标高值32.40米，地基底标高值约28.70米。基础采用预应力管桩，总桩数量247根/栋*4栋，管桩外径500mm，壁厚100mm，AB型桩，单桩竖向承载力特征值1200KN，有效桩长约20m。本工程承台形状有四种：长方形、正方形、三角形、多边形，承台高为1000mm～1200mm，承台底标高为-3500mm，垫层厚100mm，桩锚入承台100mm。基础地梁为300*500mm。承台、地梁、剪力墙混凝土采用C35抗渗等级P6防水混凝土，承台、地梁垫层采用C20混凝土。二、作业条件：1、桩基施工已全部完成，并按设计要求挖完土，而且办完桩基施工验收记录、基槽验收合格。2、截桩：将桩顶高于设计标高的桩，利用截桩器整齐地截掉，不能损坏桩头。3、修整桩顶混凝土（桩芯砼填筑）：如桩顶低于设计标高时，须用同级混凝土接高。按照图纸设计要求将桩头破出，焊接锚固钢筋并会同监理第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页单位、建设单位验收后，浇灌桩芯混凝土。桩顶与承台连接根据设计要求按图集10G409第42页规定施工，桩芯混凝土同承台混凝土。4、桩顶伸入承台中的钢筋应符合设计要求，一般不小于40d，钢筋长度不够时，应予以接长。5、应将槽底虚土、杂物等垃圾清除干净。6、现场准备条件充分，满足施工要求。三、工艺流程1、钢筋绑扎工艺流程核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块2、基础模板工艺流程：确定组装模板方案→组装模板→模板预检3、混凝土浇筑工艺流程：商品混凝土→浇筑→振捣→养护3.1钢筋绑扎：3.1.1核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、形状、型号、品种经过检验，然后挂牌堆放好。3.1.2钢筋绑扎：钢筋应按顺序绑扎，一般情况下，先长轴后短轴，由一端向另一端依次进行。操作时按图纸要求划线、铺铁、穿箍、绑扎，最后成型。3.1.3预埋管线及铁活：预留孔洞位置应正确，桩伸入承台梁的钢筋、第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页承台梁上的柱、剪力墙，均应按图纸绑好，扎结牢固（应采用十字扣）或焊牢，其标高、位置、搭接锚固长度等尺寸应准确，不得遗漏或位移。3.1.4受力钢筋搭接接头位置应正确。其接头相互错开，上铁在跨中，下铁应尺量在支座处；每个搭接接头的长度范围内，搭接钢筋面积不应超过该长度范围内钢筋总面积的1/4。所有受力钢筋和箍筋交...
