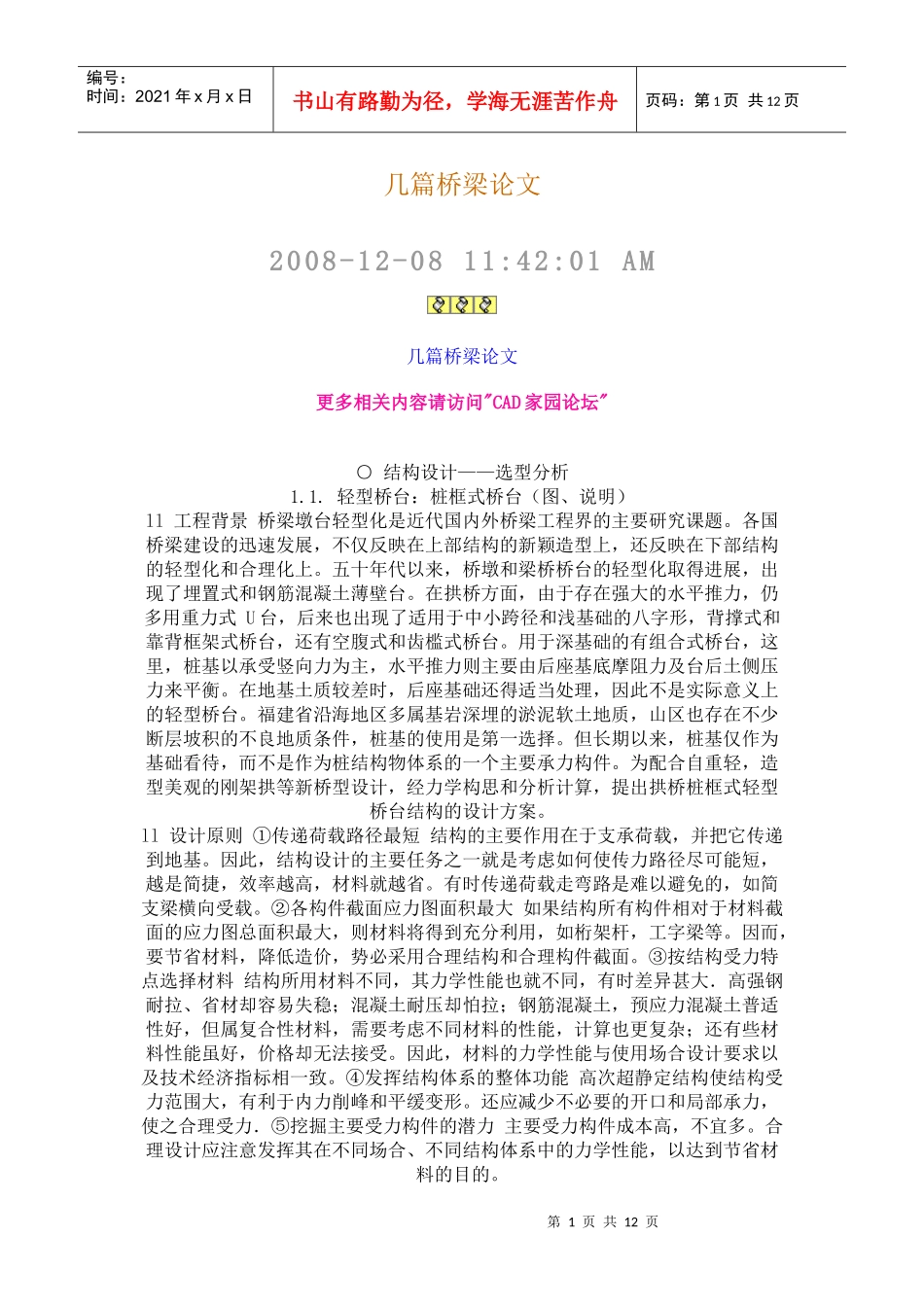

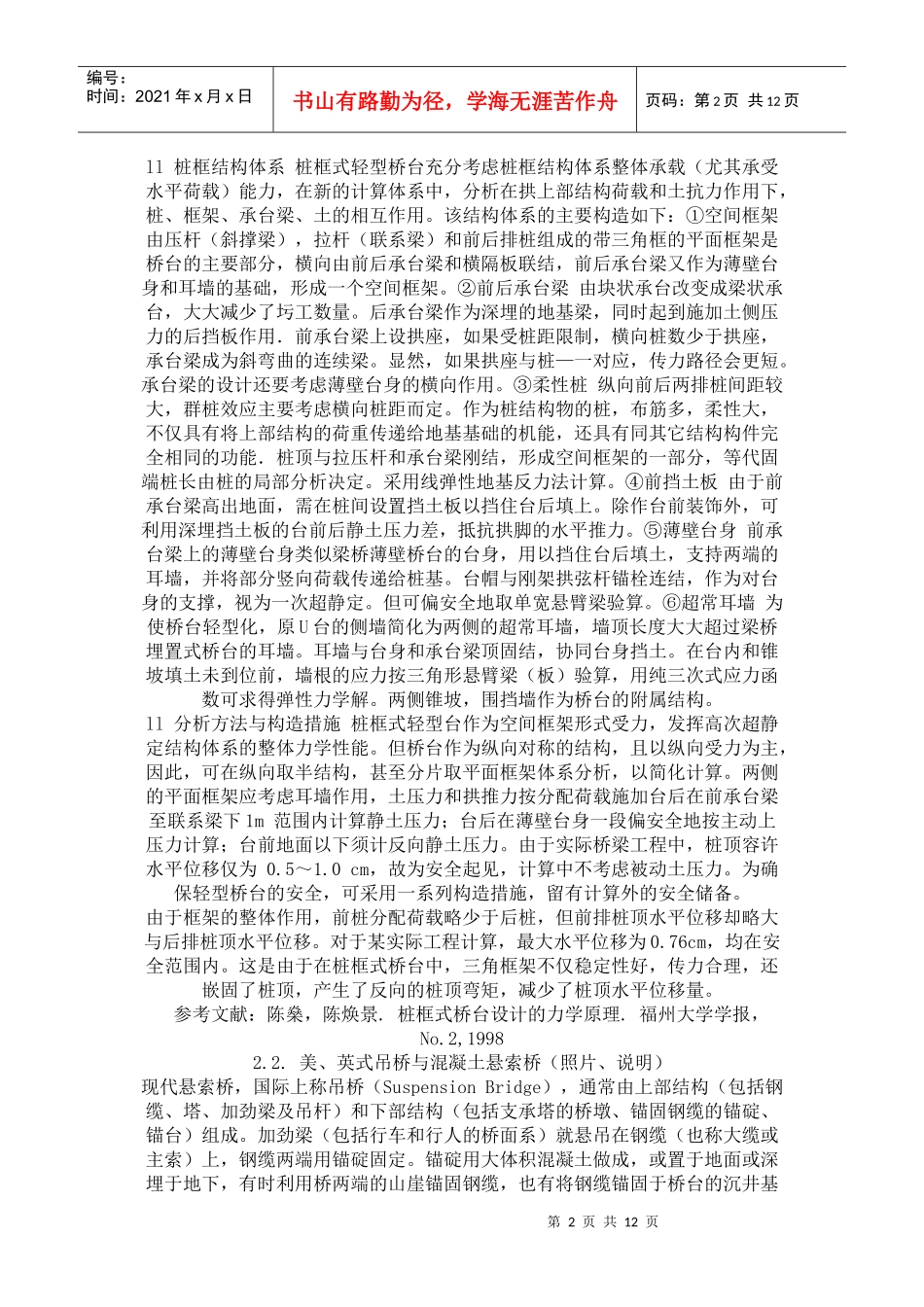

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页几篇桥梁论文2008-12-0811:42:01AM几篇桥梁论文更多相关内容请访问"CAD家园论坛"○结构设计——选型分析1.1.轻型桥台：桩框式桥台（图、说明）ll工程背景桥梁墩台轻型化是近代国内外桥梁工程界的主要研究课题。各国桥梁建设的迅速发展，不仅反映在上部结构的新颖造型上，还反映在下部结构的轻型化和合理化上。五十年代以来，桥墩和梁桥桥台的轻型化取得进展，出现了埋置式和钢筋混凝土薄壁台。在拱桥方面，由于存在强大的水平推力，仍多用重力式U台，后来也出现了适用于中小跨径和浅基础的八字形，背撑式和靠背框架式桥台，还有空腹式和齿槛式桥台。用于深基础的有组合式桥台，这里，桩基以承受竖向力为主，水平推力则主要由后座基底摩阻力及台后土侧压力来平衡。在地基土质较差时，后座基础还得适当处理，因此不是实际意义上的轻型桥台。福建省沿海地区多属基岩深埋的淤泥软土地质，山区也存在不少断层坡积的不良地质条件，桩基的使用是第一选择。但长期以来，桩基仅作为基础看待，而不是作为桩结构物体系的一个主要承力构件。为配合自重轻，造型美观的刚架拱等新桥型设计，经力学构思和分析计算，提出拱桥桩框式轻型桥台结构的设计方案。ll设计原则①传递荷载路径最短结构的主要作用在于支承荷载，并把它传递到地基。因此，结构设计的主要任务之一就是考虑如何使传力路径尽可能短，越是简捷，效率越高，材料就越省。有时传递荷载走弯路是难以避免的，如简支梁横向受载。②各构件截面应力图面积最大如果结构所有构件相对于材料截面的应力图总面积最大，则材料将得到充分利用，如桁架杆，工字梁等。因而，要节省材料，降低造价，势必采用合理结构和合理构件截面。③按结构受力特点选择材料结构所用材料不同，其力学性能也就不同，有时差异甚大．高强钢耐拉、省材却容易失稳；混凝土耐压却怕拉；钢筋混凝土，预应力混凝土普适性好，但属复合性材料，需要考虑不同材料的性能，计算也更复杂；还有些材料性能虽好，价格却无法接受。因此，材料的力学性能与使用场合设计要求以及技术经济指标相一致。④发挥结构体系的整体功能高次超静定结构使结构受力范围大，有利于内力削峰和平缓变形。还应减少不必要的开口和局部承力，使之合理受力．⑤挖掘主要受力构件的潜力主要受力构件成本高，不宜多。合理设计应注意发挥其在不同场合、不同结构体系中的力学性能，以达到节省材料的目的。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页ll桩框结构体系桩框式轻型桥台充分考虑桩框结构体系整体承载（尤其承受水平荷载）能力，在新的计算体系中，分析在拱上部结构荷载和土抗力作用下，桩、框架、承台梁、土的相互作用。该结构体系的主要构造如下：①空间框架由压杆（斜撑梁），拉杆（联系梁）和前后排桩组成的带三角框的平面框架是桥台的主要部分，横向由前后承台梁和横隔板联结，前后承台梁又作为薄壁台身和耳墙的基础，形成一个空间框架。②前后承台梁由块状承台改变成梁状承台，大大减少了圬工数量。后承台梁作为深埋的地基梁，同时起到施加土侧压力的后挡板作用．前承台梁上设拱座，如果受桩距限制，横向桩数少于拱座，承台梁成为斜弯曲的连续梁。显然，如果拱座与桩—一对应，传力路径会更短。承台梁的设计还要考虑薄壁台身的横向作用。③柔性桩纵向前后两排桩间距较大，群桩效应主要考虑横向桩距而定。作为桩结构物的桩，布筋多，柔性大，不仅具有将上部结构的荷重传递给地基基础的机能，还具有同其它结构构件完全相同的功能．桩顶与拉压杆和承台梁刚结，形成空间框架的一部分，等代固端桩长由桩的局部分析决定。采用线弹性地基反力法计算。④前挡土板由于前承台梁高出地面，需在桩间设置挡土板以挡住台后填上。除作台前装饰外，可利用深埋挡土板的台前后静土压力差，抵抗拱脚的水平推力。⑤薄壁台身前承台梁上的薄壁台身类似梁桥薄壁桥台的台身，用以挡住台后填土，支持两端的耳墙，并将部分竖向荷载传递给桩基。台帽与刚架拱弦杆锚栓连结，作为对台...
