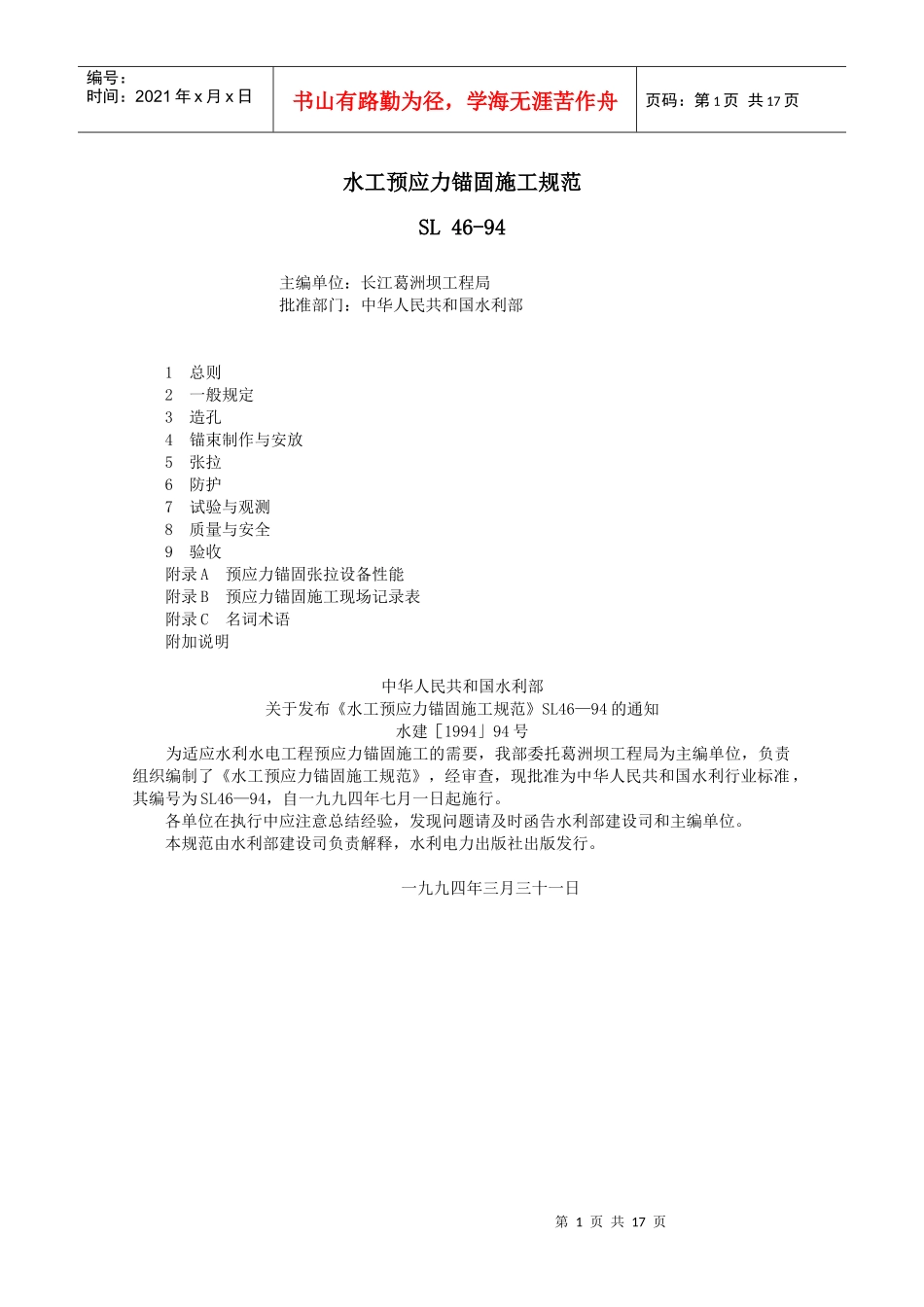

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页水工预应力锚固施工规范SL46-94主编单位：长江葛洲坝工程局批准部门：中华人民共和国水利部1总则2一般规定3造孔4锚束制作与安放5张拉6防护7试验与观测8质量与安全9验收附录A预应力锚固张拉设备性能附录B预应力锚固施工现场记录表附录C名词术语附加说明中华人民共和国水利部关于发布《水工预应力锚固施工规范》SL46—94的通知水建［1994」94号为适应水利水电工程预应力锚固施工的需要，我部委托葛洲坝工程局为主编单位，负责组织编制了《水工预应力锚固施工规范》，经审查，现批准为中华人民共和国水利行业标准，其编号为SL46—94，自一九九四年七月一日起施行。各单位在执行中应注意总结经验，发现问题请及时函告水利部建设司和主编单位。本规范由水利部建设司负责解释，水利电力出版社出版发行。一九九四年三月三十一日第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1总则1．0．1本规范适用于水利水电工程中的地基、边坡、地下洞室的岩体及水工混凝土的预应力锚固施工。1．0．2预应力锚固工程开工前，必须作好设计交底，编制施工措施计划，进行技术培训。1．0．3施工过程中应认真推行全面质量管理。1．0．4预应力锚固应结合工程实际，求实创新，采用的新材料、新工艺、新技术、新设备均应在施工前进行试验论证和技术鉴定，并报有关部门批准。2一般规定2．0．1根据设计要求所选用的预应力钢材必须符合下列标准：钢丝：《预应力混凝土用钢丝》GB5223；钢绞线：《预应力混凝土用钢绞线》GB5224；钢筋：《预应力混凝土用热处理钢筋》GB4463。2．0．2凡选用非国家标准的预应力材料．应具有充分论证及相应的技术鉴定，并报有关部门批准。对国外进口的标准预应力钢材，可按产品质量证书、标牌及说明书、进口协议文件等足以证明其质量标准的文件代替技术鉴定。2．0．3预应力钢材必须具有出厂质量证书及标牌。使用前必须经抽样检查，合格后方可使用。2．0．4预应力钢材应入库、架空储存，不得露天堆放。储存仓库除应符合一般金属材料仓库要求外，还应增设防潮、防腐蚀设施。在运输、储存过程中，预应力钢材不得与硫化物、氯化物、氟化物、亚硫酸盐、硝酸盐等有害物质直接接触或同库储存。2．0．5预应力锚束直接接触的浆材所用水泥，必须符合《硅酸盐水泥、普通硅酸盐水泥》GB175的技术要求。水泥的运输、储存应符合《水工混凝土施工规范》SDJ207的要求。2．0．6预应力锚固施工所用水泥浆材，如需掺用外加剂，其氯离子含量不得大于水泥重量的0．02％，并不得产生气泡，或降低浆材的pH值。2．0．7预应力锚固施工用的水、砂、石子均应符合《水工混凝土施工规范》SDJ2O7的规定。2．0．8预应力锚束永久性防护涂层材料必须满足以下各项要求：（1）对预应力钢材具有防腐蚀作用；（2）与预应力钢材具有牢固的粘结性，且无有害反应；（3）能与预应力钢材同步变形，在高应力状态下不脱壳、不脆裂；（4）具有较好的化学稳定性，在强碱条件下不降低其耐久性；（5）便于施工操作。2．0．9预应力锚束的隔离架与绑扎丝均不得使用有色金属材料的镀层或涂层。2．0．10永久性防护所用的金属和非金属套管，均应具有可靠的防潮性能，套管壁厚应能承受锚束施工中难以避免的外力冲击。钢管镀层不得采用有色金属，塑料套管应具有化学稳定性与耐久性。套管长期在碱性环境中，不得变软、变硬，或分解出可能引起锈蚀的有害成分。2．0．11钻孔、灌浆、张拉、机械设备及锚夹具的选型，应符合设计要求及施工条件。张拉设备技术性能指标及选型配套见附录A。2．0．12机械式锚固段宜选用金刚石钻头钻孔。2．0．13锚夹具的强度、精度及材质硬度匹配均应符合设计要求。厂家应提供产品证书及进场检验所必需的技术参数。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页2．0．14锚夹具的运输、储存、防护条件应与预应力钢材相同。3造孔3．1钻孔3．1．1预应力锚孔的钻孔作业中，对本规范未作规定的事项，应符合《水工建筑物水泥灌浆施工技...
