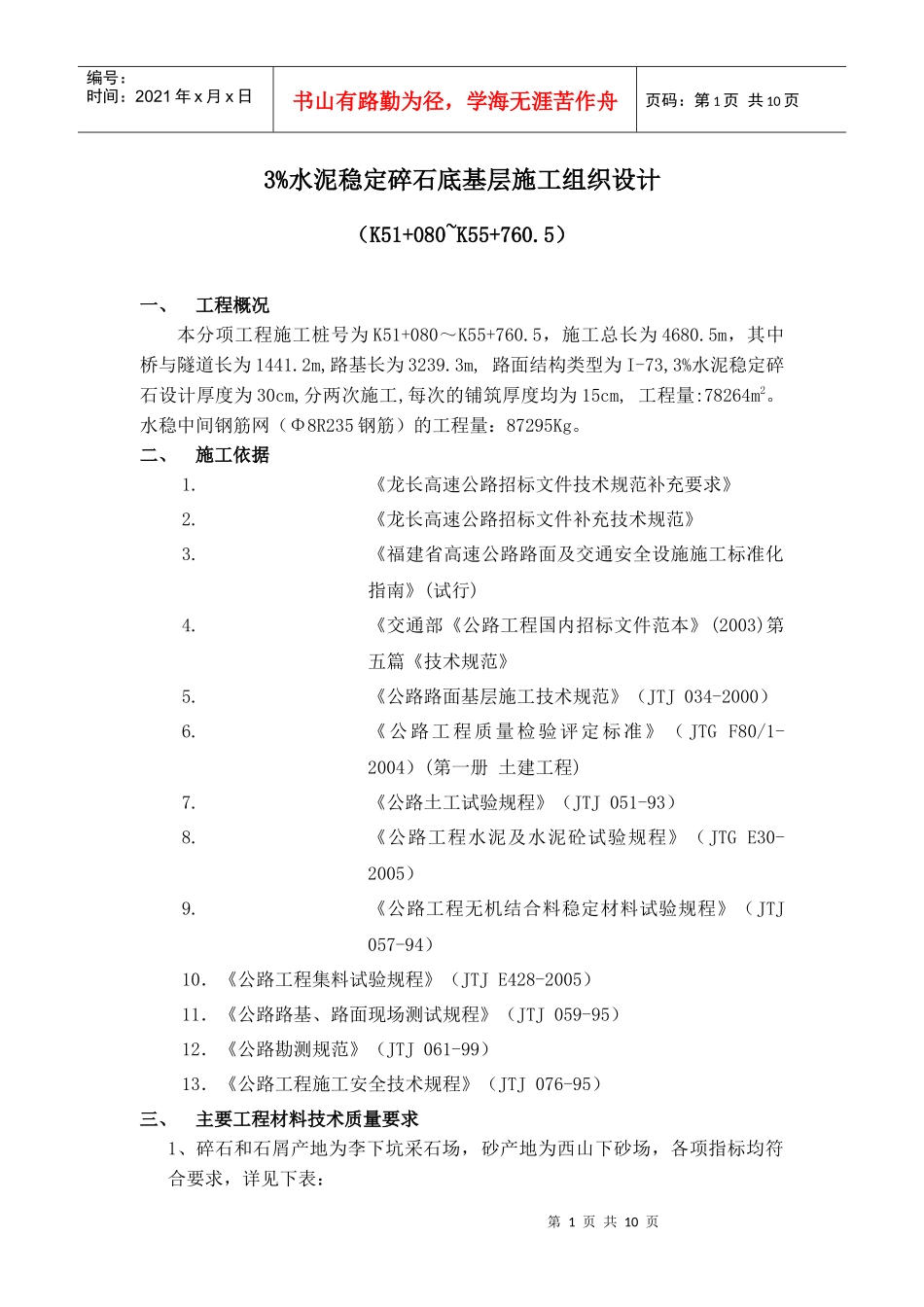

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页3%水泥稳定碎石底基层施工组织设计（K51+080~K55+760.5）一、工程概况本分项工程施工桩号为K51+080～K55+760.5，施工总长为4680.5m，其中桥与隧道长为1441.2m,路基长为3239.3m,路面结构类型为I-73,3%水泥稳定碎石设计厚度为30cm,分两次施工,每次的铺筑厚度均为15cm,工程量:78264m2。水稳中间钢筋网（Φ8R235钢筋）的工程量：87295Kg。二、施工依据1.《龙长高速公路招标文件技术规范补充要求》2.《龙长高速公路招标文件补充技术规范》3.《福建省高速公路路面及交通安全设施施工标准化指南》(试行)4.《交通部《公路工程国内招标文件范本》(2003)第五篇《技术规范》5.《公路路面基层施工技术规范》（JTJ034-2000）6.《公路工程质量检验评定标准》（JTGF80/1-2004）(第一册土建工程)7.《公路土工试验规程》（JTJ051-93）8.《公路工程水泥及水泥砼试验规程》（JTGE30-2005）9.《公路工程无机结合料稳定材料试验规程》（JTJ057-94）10．《公路工程集料试验规程》（JTJE428-2005）11．《公路路基、路面现场测试规程》（JTJ059-95）12．《公路勘测规范》（JTJ061-99）13．《公路工程施工安全技术规程》（JTJ076-95）三、主要工程材料技术质量要求1、碎石和石屑产地为李下坑采石场，砂产地为西山下砂场，各项指标均符合要求，详见下表：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页集料技术质量指标试测项目规定值实测值试测项目规定值实测值粗集料针片状颗粒含量%(混合料)19-37.5mm≤2014.4细集料(砂)表观密度(g/cm3)≥2.52.5969.5-19.5mm12.1集料技术质量指标续上表试测项目规定值实测值试测项目规定值实测值粗集料压碎值,%19-37.5mm≤2623.5细集料(砂)含泥量,%≤3.01.89.5-19.5mm23.5表观相对密度19-37.5mm/2.631泥块含量,%≤0.50.29.5-19.5mm/2.631吸水率,%19-37.5mm/0.96表观相对密度/2.6049.5-19.5mm/1.24混合料级配范围层位通过下列方孔筛(mm)的质量百分率(%)37.531.526.5199.54.752.360.60.075底基层10090~100--67~9045~6829~5018~388~220~7合成级配10094．9--71．148．841．531．417．94．12、水泥采用龙岩市福龙水泥厂生产的“龙麟”牌普通硅酸盐水泥，强度等级为32.5级，其物理力学性能指标均符合要求，详见下表：水泥物理力学性能试验结果试验项目规定值实测值物理性能细度%负压筛析法≤105.8凝结时间初凝≥3h3.4h终凝≥4.5h4.8h安定性标准性(雷氏法)mm(C-A)≤5.02.5强度抗压强度Mpa3d≥11.017.428d≥32.5抗折强度Mpa3d≥2.53.828d≥5.53、钢筋采用采用三明钢铁厂生产的Φ8R235钢筋，各项指标均符合要求。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页四、混合料组成设计按试验室提供、监理工程师同意批复的配合比。混合料7天（试件在25±2℃条件下湿养6天，浸水1天）的无侧限抗压强度的标准值为2Mpa。水泥稳定碎石施工配合比原材料集料水泥水规格型号碎石(19～37.5mm)碎石(9.5～19mm)石屑(0～9.5mm)砂P.0.32.5饮用水设计比例（%）3320371036注：在拌料前，检测各集料的含水量，确定当天的施工配合比。水泥含量控制为3.15%。五、水泥稳定碎石底基层施工方案1、底基层施工流程施工前准备→拌合→运输混合料→摊铺机的摊铺→碾压→自检→养生2、底基层施工方法（1）、施工前准备：①准备下承层：施工前对路槽进行检验、整修，保证其表面平整、坚实，消除作业面表面的浮土、积水，对检查中发现的不合格处进行处理，并将作业面表面洒水润湿。②测量放样：恢复中线，根据中线确定出结构层的设计宽度，每10米设一桩，用红油漆标出该点设计标高。在指示桩旁边钉上钢丝线支架，根据设计标高放出标准的施工基线，以控制底基层的标高，保证控制线的拉应力不小于800N。（2）、混合料拌合拌和站设在K47+600右侧新泉停车区内。混合料拌和采用WCB500型强制式稳定土厂拌设备，配置四个集料仓和一个水泥仓，自动补水器加水，拌和机性能良好，满足连续施工要求，拌和能力为500t/h,并装有电子计量系统...
