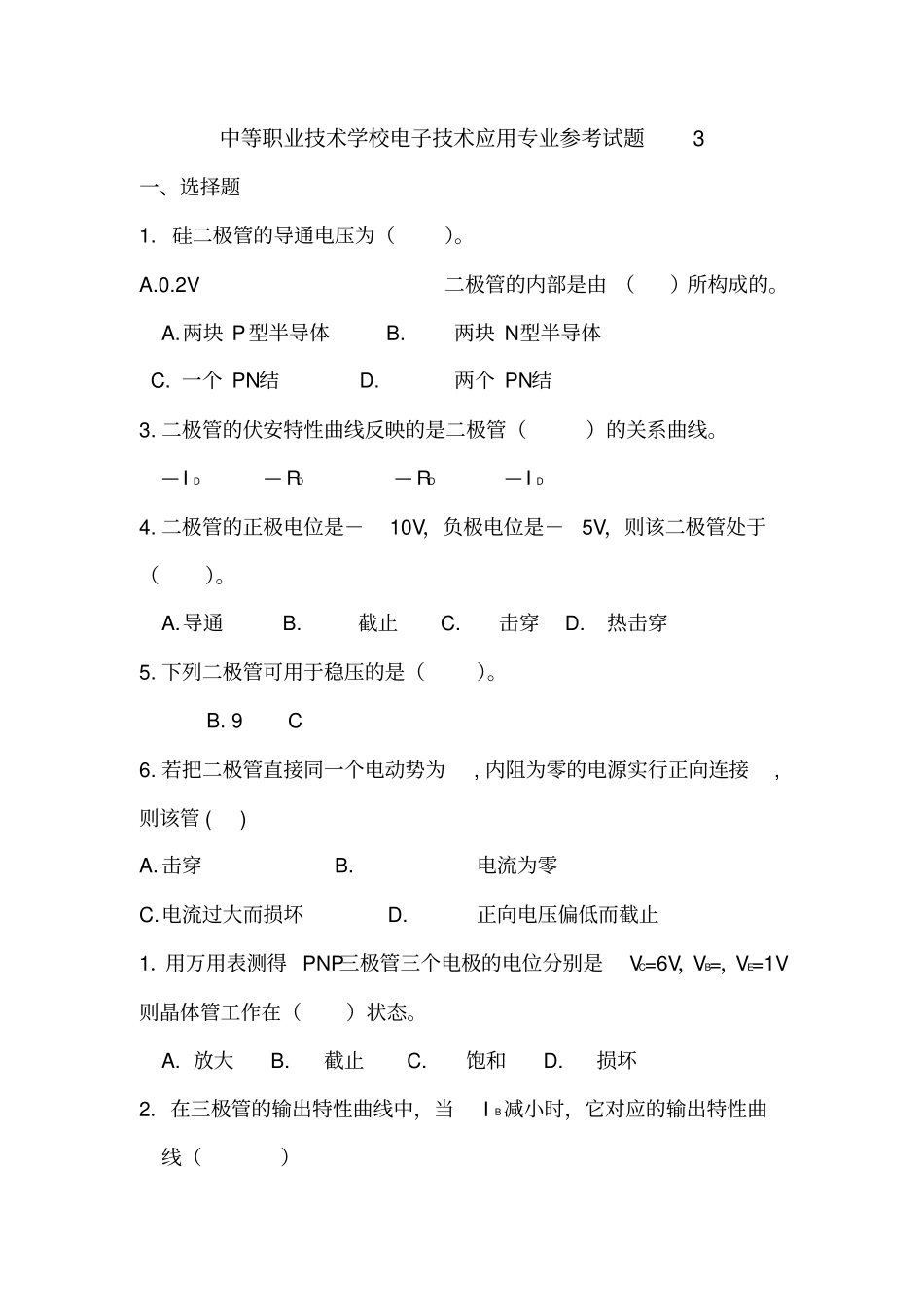

中等职业技术学校电子技术应用专业参考试题3一、选择题1.硅二极管的导通电压为（）。A.0.2V二极管的内部是由（）所构成的。A.两块P型半导体B.两块N型半导体C.一个PN结D.两个PN结3.二极管的伏安特性曲线反映的是二极管（）的关系曲线。—ID—RD—RD—ID4.二极管的正极电位是－10V，负极电位是－5V，则该二极管处于（）。A.导通B.截止C.击穿D.热击穿5.下列二极管可用于稳压的是（）。B.9C6.若把二极管直接同一个电动势为,内阻为零的电源实行正向连接,则该管()A.击穿B.电流为零C.电流过大而损坏D.正向电压偏低而截止1．用万用表测得PNP三极管三个电极的电位分别是VC=6V，VB=，VE=1V则晶体管工作在（）状态。A.放大B.截止C.饱和D.损坏2．在三极管的输出特性曲线中，当IB减小时，它对应的输出特性曲线（）A.向下平移B.向上平移面C.向左平移D.向右平移3.工作在放大区的某三极管，如果当IB从10μA增大到30μA时，IC从2mA变为3mA，那么它的β约为()B.20C.1004.工作于放大状态的PNP管，各电极必须满足（）>VB>VEVC>VE>VE>VB5.三极管的主要特性是具有（）作用。A.电压放大B.单向导电C.电流放大D.电流与电压放大6.一个正常放大的三极管，测得它的三个电极c、b、e的电位分别为6V、、，则该管是（）管。A.锗PNPB.锗NPNC.硅PNPD.硅NPN7.三极管各极对地电位如图1-3-1所示，则处于放大状态的硅三极管是()8.当三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将()A.增大B.减少C.反向D.几乎为零9.三极管的ICEO大，说明该三极管的()。A.工作电流大B.击穿电压高C.寿命长D.热稳定性差10.三极管共发射极输出特性常用一族曲线表示，其中每一条曲线对应一个特定的()。1.单相半波整流电路的变压器二次侧电压为10V，其负载上的直流电压为（）半波整流电路的负载上直流电压为9V,则二极管所承受的最高反向电压的实际值是()桥式整流电路输出的电压为变压器二次侧电压有效值的（）倍。A.0.45B.0.707C.在桥式整流电路中，若有一只整流二极管开路，则（）A.可能烧毁元器件B.输出电流变大C.电路变为半波整流D.输出电压为05．在单相桥式整流电路中，变压器二次电压有效值为10V，则每只整流二极管承受的最大反向电压为（）2C.52V6.全波整流电路中,若需保证输出电压为45V,变压器二次侧电压应为()有一桥式整流电容滤波电路的变压器二次侧电压U2=20V，RL=40?，C=1000uF，现输出电压等于28V，这表明（）A.电路工作正常B.滤波电容开路C.负载开路D.有一只二极管开路2.变压器二次侧的电压U2=10V，经桥式整流电容滤波后，其输出直流电压UL约为（）在桥式整流电容滤波电路中,变压器二次侧电压U2=20V,二极管承受的最高反向电压是()1.按图2-3-1所示接线后，测得输出电压只有０.７Ｖ，原因可能是（）A.Ｒ开路；B.ＲＬ开路；C.稳压管ＶD接反；D.稳压管ＶD短路。2.下列元器件中()将电信号转变成光信号。A.发光二极管B.稳压二极管C.光电二极管D.变容二极管1.在基本放大电路中，基极电阻RB的作用是（）A.放大电流B.调节偏置电流IBQC.把放大的电流转换成电压D.防止输入信号短路2.放大电路在未输入交流信号时，电路所处工作状态是（）A.静态B.动态C.放大状态D.截止状态3.在基本放大电路中，输入耦合电容C1的作用是（）A.通直流和交流B.隔直流通交流C.隔交流通直流D.隔交流和直流4.晶体三极管放大器设置合适的静态工作点，以保证放大信号时，三极管（）。A.发射结反偏B.集电结正偏C.始终工作在放大区D.始终工作在截止区5.放大电路中，为了使工作于饱和状态的晶体三极管进入放大状态，可采用的办法是（）A.减小IBB.提高Vcc的绝对值C.减小IC的值D.增大IB6.画放大电路的直流通路时，电容视为（）A.短路B.开路C.不变D.不作任何处理7.在共射放大电路中，偏置电阻Rb增大，三极管的（）减小B.IC减小增大D.IB增大8.在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位（）A.同相B.反相C.相差90°D.相差60°9.在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是()失真。A.饱和B.截止C.饱和和截止D.交越10.在共射固定式偏置放大电路中，为了使工作于截止状态的晶体三极...
