水库测绘项目技术设计书VIP免费

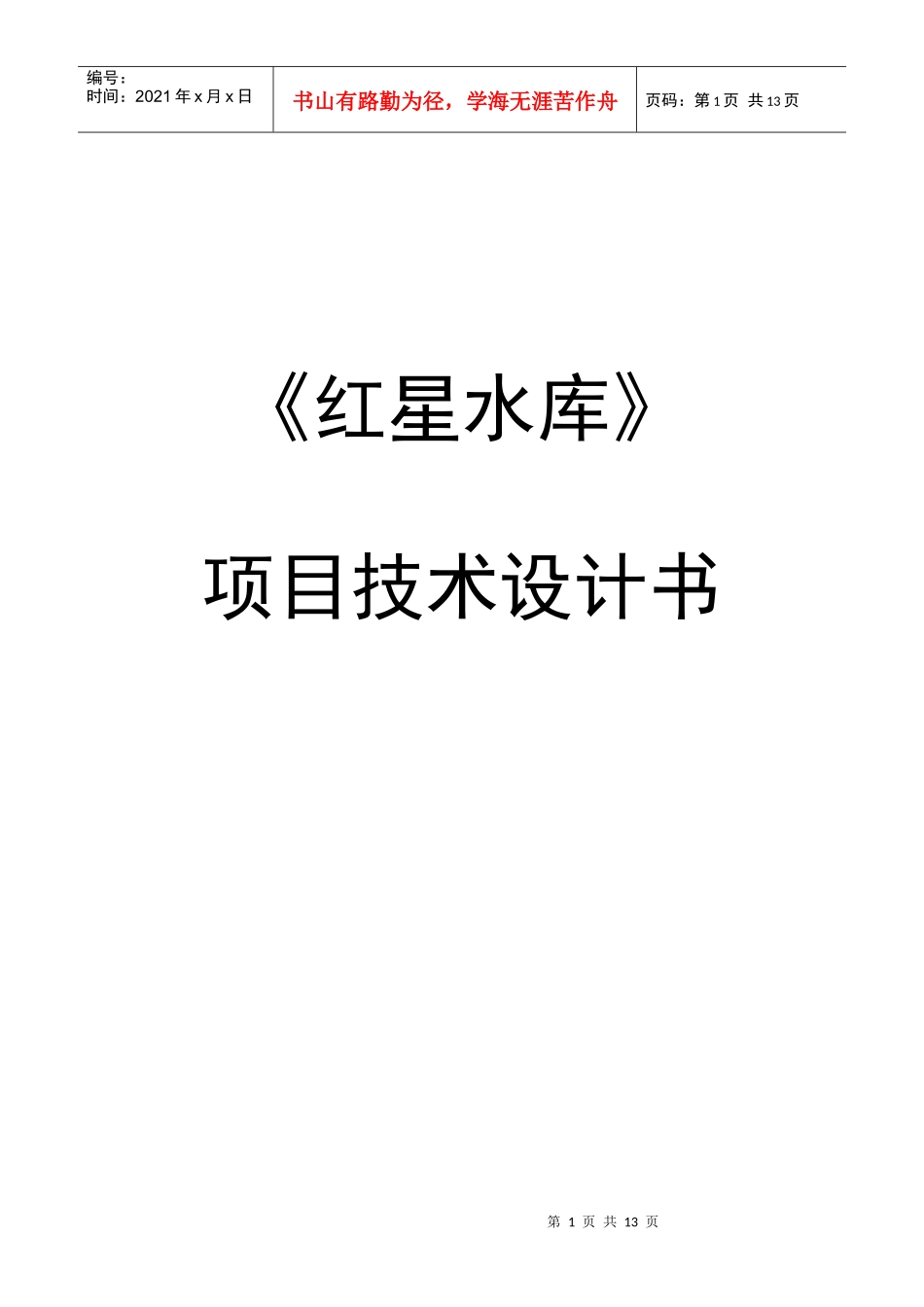

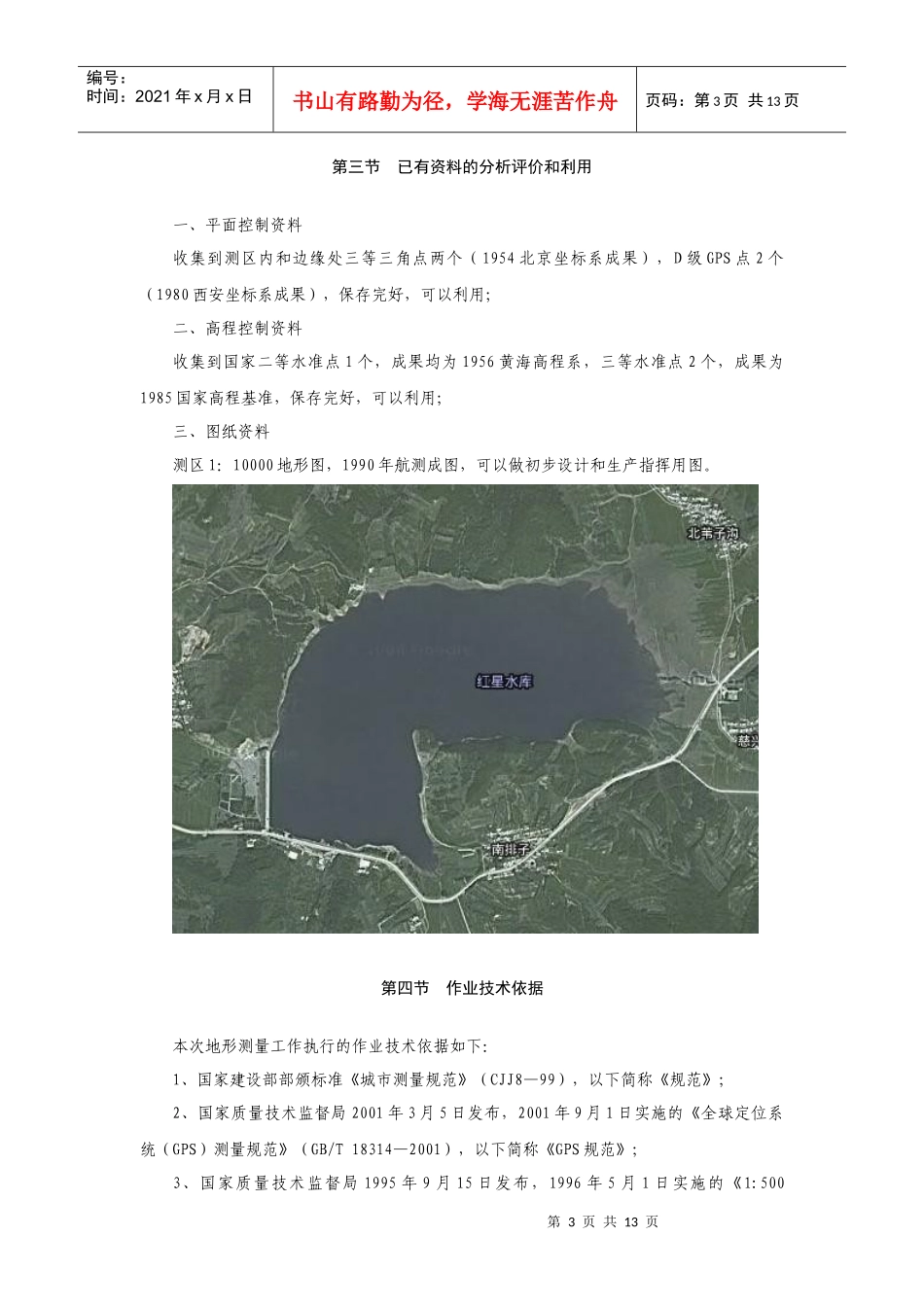

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页《红星水库》项目技术设计书第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页第一章概述第一节地形测量的目的、任务为满足哈尔滨市发展和规划建设的需要，哈尔滨市政府决定对阿城区红星水库约27km2进行1:1000和1:2000地形图测量。我公司受哈市建设局的委托，承担了此项任务，计划于2010年10月5日至12月30日完成内外业全部工作。本次地形测量的主要任务是：1.采用先进的GPS（全球定位系统）测量技术，建立E级GPS基本控制网，为红星水库建设规划以及今后的规划建设施工提供可靠的测量控制点。控制面积约30km2。2.平面坐标系1980西安坐标系，1985国家高程基准，中央子午线东经126°,3°带高斯投影3.图幅采用50*50正方形分幅4.所有E级控制点要进行四等直接水准测量5.执行国家测绘行业或建设不的技术标准规范第二节测区概况红星水库位于哈尔滨市阿城区东部度阿城区域区中心15公里处测区面积约27km2其中山区约10km2比高30—170米，测图比例尺1:2000，其余为丘陵地区，山地树木茂盛，丘陵地区多为旱地和水田，测图比例尺1:1000第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页第三节已有资料的分析评价和利用一、平面控制资料收集到测区内和边缘处三等三角点两个（1954北京坐标系成果），D级GPS点2个（1980西安坐标系成果），保存完好，可以利用；二、高程控制资料收集到国家二等水准点1个，成果均为1956黄海高程系，三等水准点2个，成果为1985国家高程基准，保存完好，可以利用；三、图纸资料测区1：10000地形图，1990年航测成图，可以做初步设计和生产指挥用图。第四节作业技术依据本次地形测量工作执行的作业技术依据如下：1、国家建设部部颁标准《城市测量规范》（CJJ8—99），以下简称《规范》；2、国家质量技术监督局2001年3月5日发布，2001年9月1日实施的《全球定位系统（GPS）测量规范》（GB/T18314—2001），以下简称《GPS规范》；3、国家质量技术监督局1995年9月15日发布，1996年5月1日实施的《1:500第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页1:10001:2000地形图图式》（GB/T7929—1995），以下简称《图式》；4、国家质量技术监督局1994年1月14日发布，1994年10月1日实施的《大比例尺地形图机助制图规范》（GB14912—94），以下简称《机助制图规范》；5、国家质量技术监督局发布的《1:5001:10001:2000地形图数字化规范》（GB/T17160—1997），以下简称《数字化规范》；6、《哈尔滨市经济开发区地形测量技术设计书》，以下简称《设计书》。第五节作业的基本过程1、制定工作计划，确定实施方案；2、收集测区已有资料，并根据实际情况编制地形测量技术设计书；3、组织人员，成立项目部，设立技术组及质量检查组；4、准备各类测绘仪器及器材，制作测量标志等；5、进行控制测量，建立测区平面及高程控制网；6、进行地形图野外数据采集，包括各地物点、地形点的平面位置和高程数据；7、内业计算机数据处理，成图及各种资料整理；8、质量检查及验收工作。第六节人员设备配置按期保质保量完成本次地形测量任务，根据工作量、作业难度、作业时间要求，分以下几个主要阶段给出应投入的人员设备数量：1、控制网选点埋石阶段：8人分成2组选埋一级导线点。2、控制网测量阶段：8人分成2组，一组用4台GPS接收机进行一级导线GPS测量；另一组用1台水准仪进行四等水准测量。3、图根控制测量与外业数据采集阶段：18人分成6个测图小组，用6台全站仪进行数据采集。4、数据处理、图形编辑阶段：共计用6台计算机，采用同一图形数据处理、图形编辑软件，按《图式》、《规范》、《制图规范》、《设计书》的要求进行数据处理图形编辑。5、图形输出、外业巡查阶段：18人分成6组，对绘出的纸图进行外业巡视检查，同时，用全站仪实测地形地物检查点。对发现的问题，及时进行处理。这一阶段还应在项目部组织下进行自查、复查。这一阶段结束后，结束整个外业测量阶...
