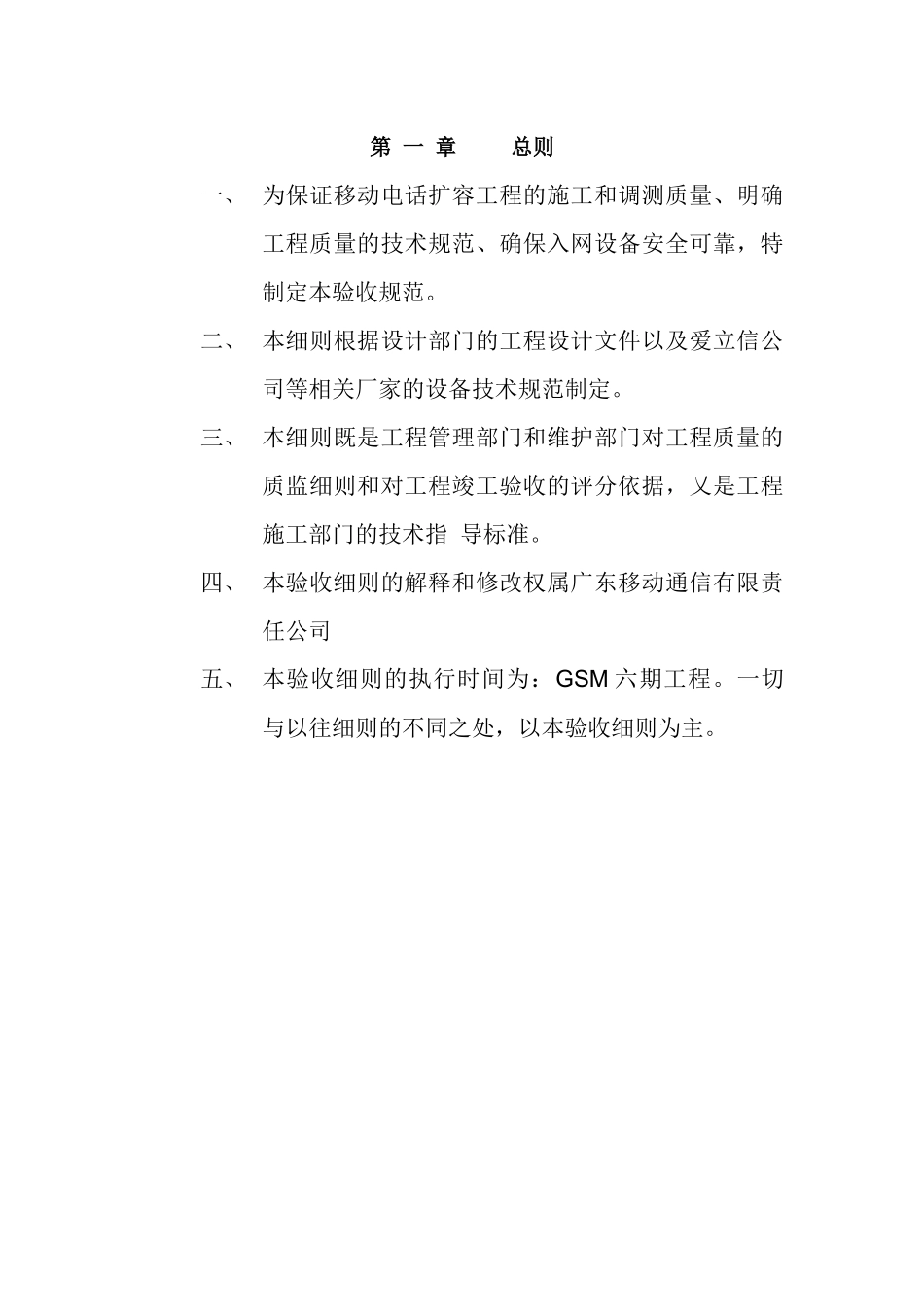

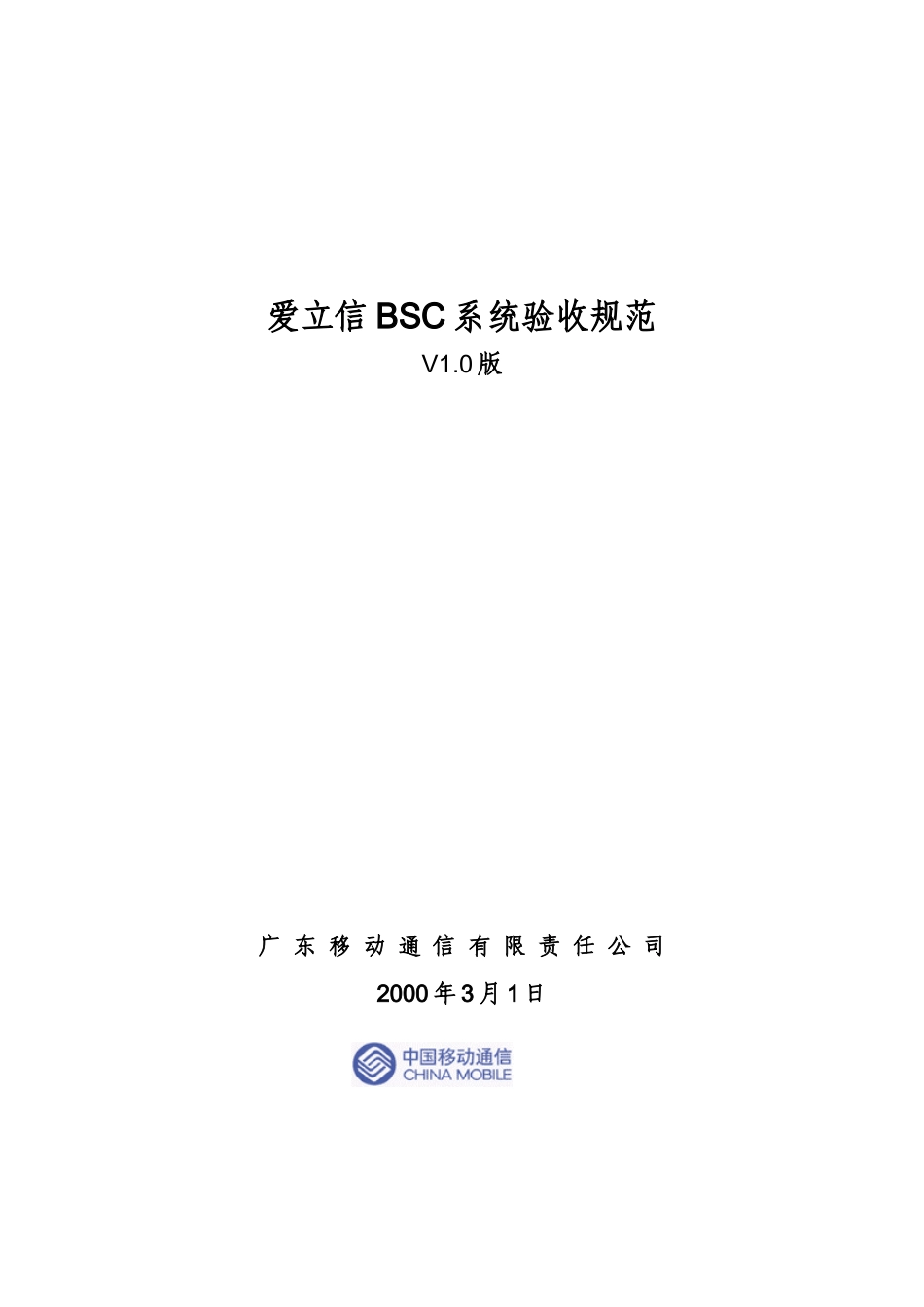

爱立信BSC系统验收规范V1.0版广东移动通信有限责任公司2000年3月1日第一章总则一、为保证移动电话扩容工程的施工和调测质量、明确工程质量的技术规范、确保入网设备安全可靠，特制定本验收规范。二、本细则根据设计部门的工程设计文件以及爱立信公司等相关厂家的设备技术规范制定。三、本细则既是工程管理部门和维护部门对工程质量的质监细则和对工程竣工验收的评分依据，又是工程施工部门的技术指导标准。四、本验收细则的解释和修改权属广东移动通信有限责任公司五、本验收细则的执行时间为：GSM六期工程。一切与以往细则的不同之处，以本验收细则为主。第二章交换机房1.机房高度面积根据上走线安装的要求，交换机房必须有足够的空间高度，以便于安装空调管道、消防管道、照明、机架、走线槽和预留足够的空间进行电缆布放：交换机房：高架设备，要求机房净高大于或等于3.4米；矮架设备，要求机房净高大于或等于3米电力机房：要求机房净高大于或等于3.4米电池室：要求机房净高大于或等于3米机房面积应充分考虑扩容需要，一般根据规划部门要求执行，电力及电池室的面积应充分考虑采用不同电力设备的空间。2.机房荷载要求根据设计部门提供的设备具体安装位置和设备的重量，结合机房土建结构，核实机房荷载是否满足要求。一般情况下，机房按以下要求准备：交换机房：600公斤/平方米电池室：1000公斤/平方米3.机房改造装修要求3.1机房内不能作装饰性装修(如安装吊顶和活动地板等)。3.2机房内不得采用易燃材料进行装修，机房间隔应能起阻燃作用。3.3机房门要足够大以便于工程期间设备的搬运，要求门宽应大于1.4米。机房门应向外开，具有防火，防盗力。3.4交换机房的地板无需采用高档材料，不得铺地毯，地板板面倾斜度每米不得高于1毫米，电池室地板应采用防酸材料或防酸瓷片，墙身及天花要求不掉灰、防尘，墙身、天花要求结实，坚固，以便进行机架抗震加固。建议机房地板最好装防静电地板。3.5交换机房内应预留传输线、地线、电力线进出口，传输线、电力线进出口尽量分开，避免布线时交叉。4.机房照明4.1机房的主要光源应采用荧光灯。照度要求：离地0.8米水平面上的照度为：150--200Lux。光源应位于两排机架间，建议确定机架排列方案后进行照明装修。4.2照明电应与工作电(设备用电及空调用电)分开布放。4.3不允许有太阳光直射进机房。如果机房有窗户，必须用能防火的遮光材料进行避光处理或将窗户封闭。5.机房环境要求机房整洁干净，没有灰尘及杂物，空气清洁度：尘埃含量要求小于0.3毫克/立方米。6.机房防火6.1机房内要求安装符合要求的喷气式消防产品，对无人值守的交换机房，应选用自启动消防系统。6.2对于电力线、传输线、接地线、空调管等进线口，须用防火泥进行密封。6.3要求机房内安装有烟雾告警设备。7.机房防水要求机房所有的门、窗能防止雨水渗入，机房的墙壁、天花和地板不能有渗水、浸水的现象，机房内不能有水管穿越。8.机房密封要求机房有良好的密封性，能防止灰尘进入，能避免害虫从外界进入机房对设备及电缆进行破坏，便于对机房温度和湿度的进行控制及喷气式消防系统的使用。9.机房空调9.1新建机房建议使用“恒温恒湿风冷式”中央空调或采用柜式空调，要求机房室内温度为21—25摄氏度，机房应配有温度计，对无人值守交换机房应有温度告警设备。机房要求保持干燥，机房湿度H在45%～65%范围内，并且配有湿度计。9.2中央空调的出风口及回风口应根据交换机架的排列方式设计。10.地线系统地线系统接地电阻阻值应小于1欧姆。11.主电源及后备电源系统设备、空调供电电源应与照明供电电源分别布线，采用不同的交流屏。对无人值守交换机房，后备柴油发电机应采用能自动切换及自启动功能的柴油机。第三章系统硬件验收1.硬件安装要求1.1机架安装机架的安装包括机架、U_BAR、走线槽的安装。要求安装符合爱立信的标准(G_MODULE)和设计文件的要求。如：位置、防震要求等。1.2接头安装接头包括RP_BUS、D_LINK、各种信号线、PCM线的接头。要求对爱立信所提供的接头的安装符合爱立信G_MODULE的要求；对其它厂家的接头应符合该厂的标准。所有非预制的接头接入机架前都应通过对线测试。1....
