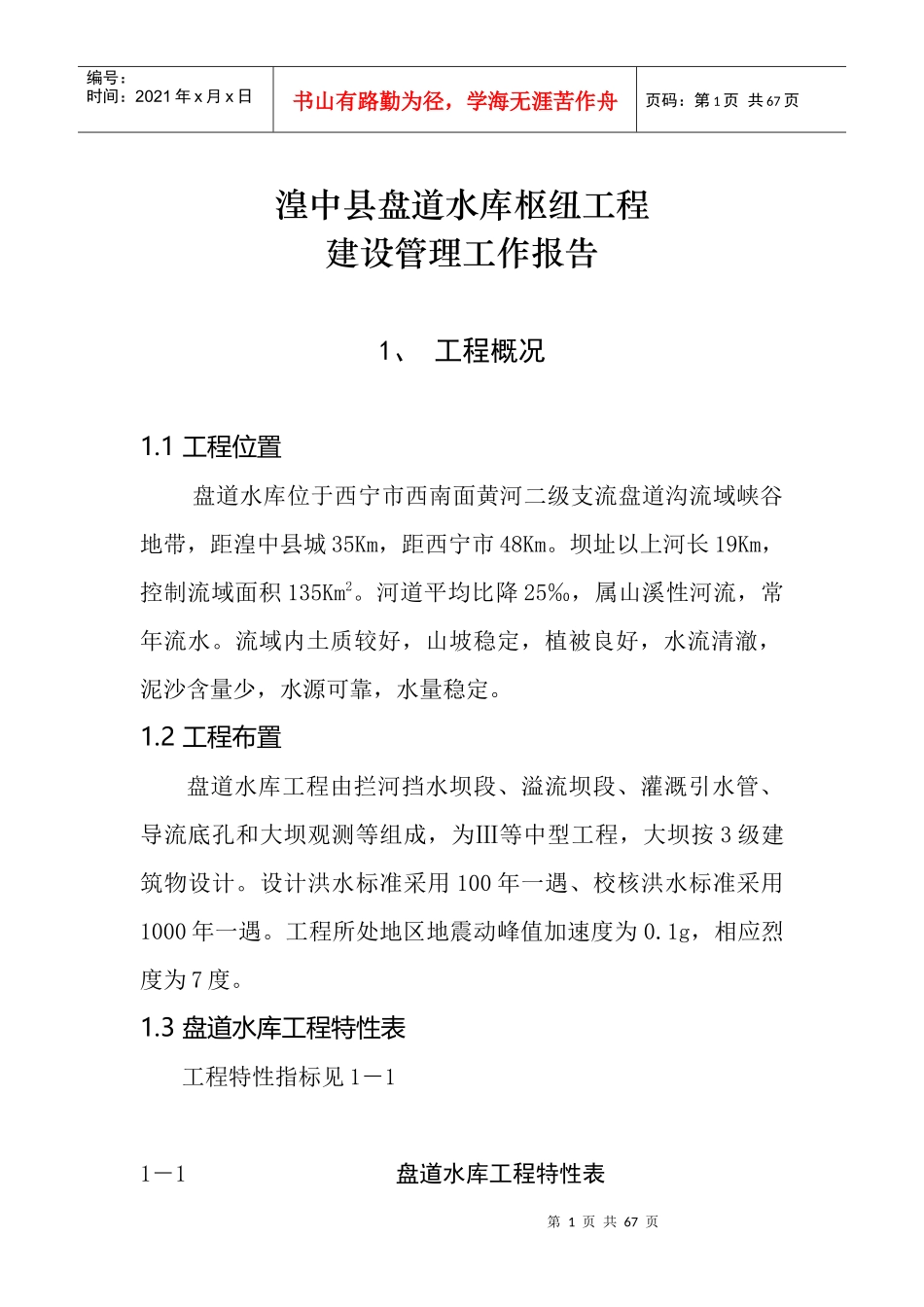

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页湟中县盘道水库枢纽工程建设管理工作报告1、工程概况1.1工程位置盘道水库位于西宁市西南面黄河二级支流盘道沟流域峡谷地带，距湟中县城35Km，距西宁市48Km。坝址以上河长19Km，控制流域面积135Km2。河道平均比降25‰，属山溪性河流，常年流水。流域内土质较好，山坡稳定，植被良好，水流清澈，泥沙含量少，水源可靠，水量稳定。1.2工程布置盘道水库工程由拦河挡水坝段、溢流坝段、灌溉引水管、导流底孔和大坝观测等组成，为Ⅲ等中型工程，大坝按3级建筑物设计。设计洪水标准采用100年一遇、校核洪水标准采用1000年一遇。工程所处地区地震动峰值加速度为0.1g，相应烈度为7度。1.3盘道水库工程特性表工程特性指标见1－11－1盘道水库工程特性表第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页序号及名称单位数量备注一、水文1、流域面积km21352、多年平均年径流量104m32951.773、多年平均流量m3/s0.9364、设计洪水标准及流量（P＝1%）m3/s1515、校核洪水标准及流量（P＝0.1%）m3/s2346、设计洪水洪量（1日）104m31657、校核洪水洪量（1日）104m3230二、水库1、校核洪水位m2789.82、设计洪水位m2789.403、正常蓄水位m2788.504、死水位m2756.405、总库容（校核洪水位以下库容）104m319886、兴利库容104m317207、调洪库容104m31068、死库容104m3162三、主要建筑物及设备1、挡水建筑物坝型混凝土砌石重力坝坝顶高程m2792.8最大坝高m65.8坝顶长度m248.0坝顶宽度m9.22、泄水建筑物（溢流坝段）堰顶高程m2788.5堰顶长度m23.0第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页溢流孔数个3设计泄洪流量m3/s47.0校核泄洪流量m3/s73.0消能方式挑流3、灌溉引水管灌溉引水钢管条1型式坝内埋管管径m1.4进口高程m2752.6引水设计流量m3/s4.04、导流底孔导流底孔断面形式城门洞型内轮廓尺寸m2.5×3.0进口高程m2739.0设计泄流量m3/s71.01.4建设内容1.4.1工程建设任务盘道水库是2002年全省二号水利工程，工程建设的任务是以灌溉、工业和生态用水为主，兼顾调洪和发电。盘道水库设计年平均流量0.936m3/s,多年平均径流量2952万m3，总库容1988万m3，其中兴利库容1720万m3，调洪库容106万m3，死库容174万m3，回水长度3.6Km。坝型为混凝土砌石重力坝，批准总投资12933万元，建设期限为2002年10月至2005年10月，总工期三年。设计主要工程量为开挖土石方23.4万m3，浇第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页筑混凝土和钢筋混凝土5万m3，砌石20万m3，细石混凝土10.8万m3。1.4.2工程建设内容（1）砌石重力坝最大坝高65.8m，坝顶长度248.0m，坝顶宽度9.2m，挡水坝段坝顶高程为2792.8m。坝体由挡水坝段、溢流坝段、灌溉引水管坝段等7个坝段组成。（2）坝体结构采用细石混凝土砌石结构，溢流坝段选择不设闸门型式，上游迎水面采用混凝土面板防渗。基础垫层混凝土厚1.0m。由于大坝左、右岸及河床坝基岩性不同，工程区温差大，坝体设置沉降横缝。（3）灌溉引水管布置在右岸5#坝段，主要承担灌溉放水任务，兼放空水库死水位以上库水，设计引水流量Q＝4.0m3/s，采用坝内预埋钢管形式，钢管直径1.4m，出口设有蝶阀及闸阀室。（4）工程观测设施包括上下游水位监测、气温、水温监测、坝体温度监测、坝体变形监测、渗流监测等设施。1.4.3完成的主要工程量盘道水库工程于2002年10月18日开工建设，2005年8月28日主体工程完工，历时三年，累计开挖土石方20.72万m3，浇筑混凝土和钢筋混凝土6.64万m3,混凝土砌石19.73万m3,固结灌浆4837.8m，帷幕灌浆3910.9m，排水孔115个2086m，钢筋制安660T，铜止水安装1202m，橡胶止水安装821m，坝背坡第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页贴料石1.8万块计1152m3，坝顶人行道栏杆安装650m，人行道铺装大理石面800m2，安装起闭塔金属结构及其它装饰工程。耗用水泥3万T，钢筋660.5T，油料...
