水电建设项目施工导流标准及方式设计大纲范本VIP免费

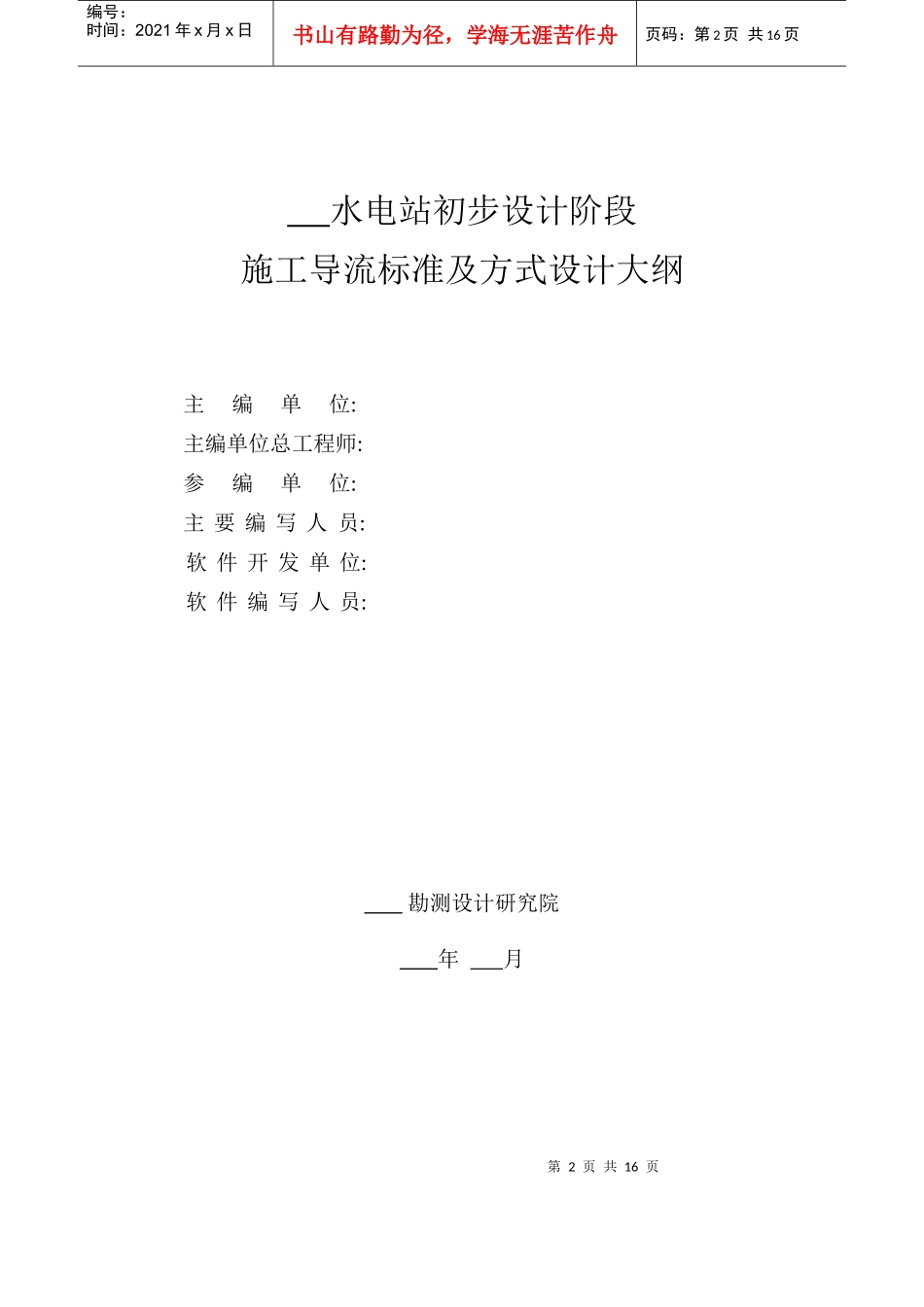

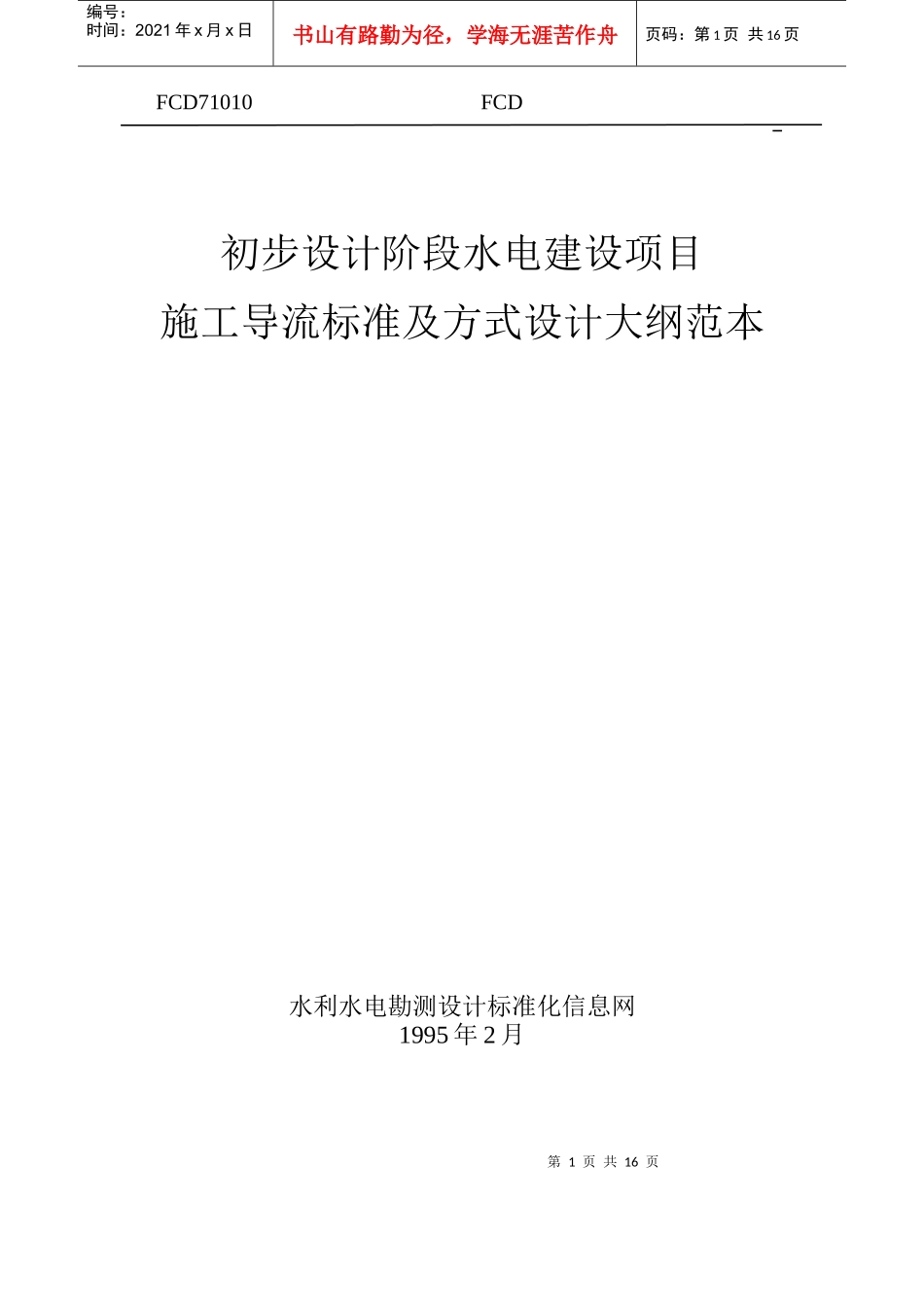

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页FCD71010FCD初步设计阶段水电建设项目施工导流标准及方式设计大纲范本水利水电勘测设计标准化信息网1995年2月第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页水电站初步设计阶段施工导流标准及方式设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页目次1.引言......................................................42.设计依据文件和规范..........................................43.设计基本资料................................................44.设计基本资料分析.............................................105.施工导流设计标准及导流时段划分.............................126.导流方式的选择.............................................137.应提供的设计成果...........................................15第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页1引言工程位于,是以为主,等综合利用的水利水电枢纽工程。正常蓄水位m,最大坝高m,总库容m3,电站总装机容量MW,年发电量kW·h,灌溉面积km2。通航t级船队(舶)。本工程可行性研究报告于年月审查通过,选定坝址为。2设计依据文件和规范2.1有关本工程主要文件(1)工程可行性研究报告;(2)工程可行性研究报告审批文件;(3)初步设计任务书;(4)施工导流和截流模型试验报告。2.2主要设计规范(1)水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)(SDJ12-78)(试行)及补充规定;(2)水利水电枢纽工程等级划分及设计标准(平原、滨海部分)(SDJ217-87);(3)水利水电工程施工组织设计规范(SDJ338-89)(试行);(4)水利水电工程设计工程量计算规定(修改稿);(5)水利水电工程初步设计报告编制规程(DL5021-93)。3设计基本资料3.1工程等级和建筑物级别本工程为等工程;永久建筑物按级设计;临时建筑物按级设计。3.2水文(1)本坝址区历年实测逐月最大、最小及瞬时平均流量;提示:要求具有每日瞬时最大流量。(2)全年及各月不同频率最大流量,见表1。表1全年及各月不同频率最大流量表(年至年)单位:m3/s频率月份全年12345678910111233第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页2010521(3)各种不同施工期内各种频率最大流量见表2。表2各种不同施工期内各种频率最大流量表单位:m3/s施工期间频率P%125102033枯水期10.1～5.31……～……11.1～5.31……春汛汛期提示:不同分期包括汛期、春汛及枯水期。(4)本坝址各种频率最大洪峰流量及典型年洪峰过程曲线;(5)坝址水位流量关系曲线;(6)导流泄水建筑物上、下游水位––––流量关系曲线。见表3。提示:若泄水建筑物进出口距水尺处较远,则需推算有关的水位流量关系曲线,必要时可另立水尺测得。表3水位流量关系曲线水位m流量m3/s(7)水库库容曲线见表4。表4库水位m库容万m3(8)本坝址以上干流与主要支流流量分配和河床糙率。3.3气象(1)历年各月气温统计,见表5。表5历年各月气温统计表(年至)单位:℃项目月份全年123456789101112月平均气温最高气温第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页最低气温绝对最高绝对最低(2)历年逐月降雨量统计,见表6。表6历年逐月降雨量统计表单位:mm年份月份年降年降雨日最大123456789101112雨量天数降雨量多年平均(3)历年各月不同降雨强度出现天数统计;见表7。表7历年各月不同降雨强度出现天数统计表(年至)单位:d降雨强度月份降雨天数123456789101112d5mm10mm15mm20mm25mm(4)常见暴雨中心、降雨强度时间和空间分布,一次暴雨历时等暴雨特性；(5)降霜、雪及冰雹特性;降霜、雪日期统计见表8。表8降霜、雪日期统计表年降霜降雪初霜月日终霜月日初雪月日终雪月日期间最早月日最迟月日最早月日最迟月日(6)冰凌:冰冻期月,冰层...
