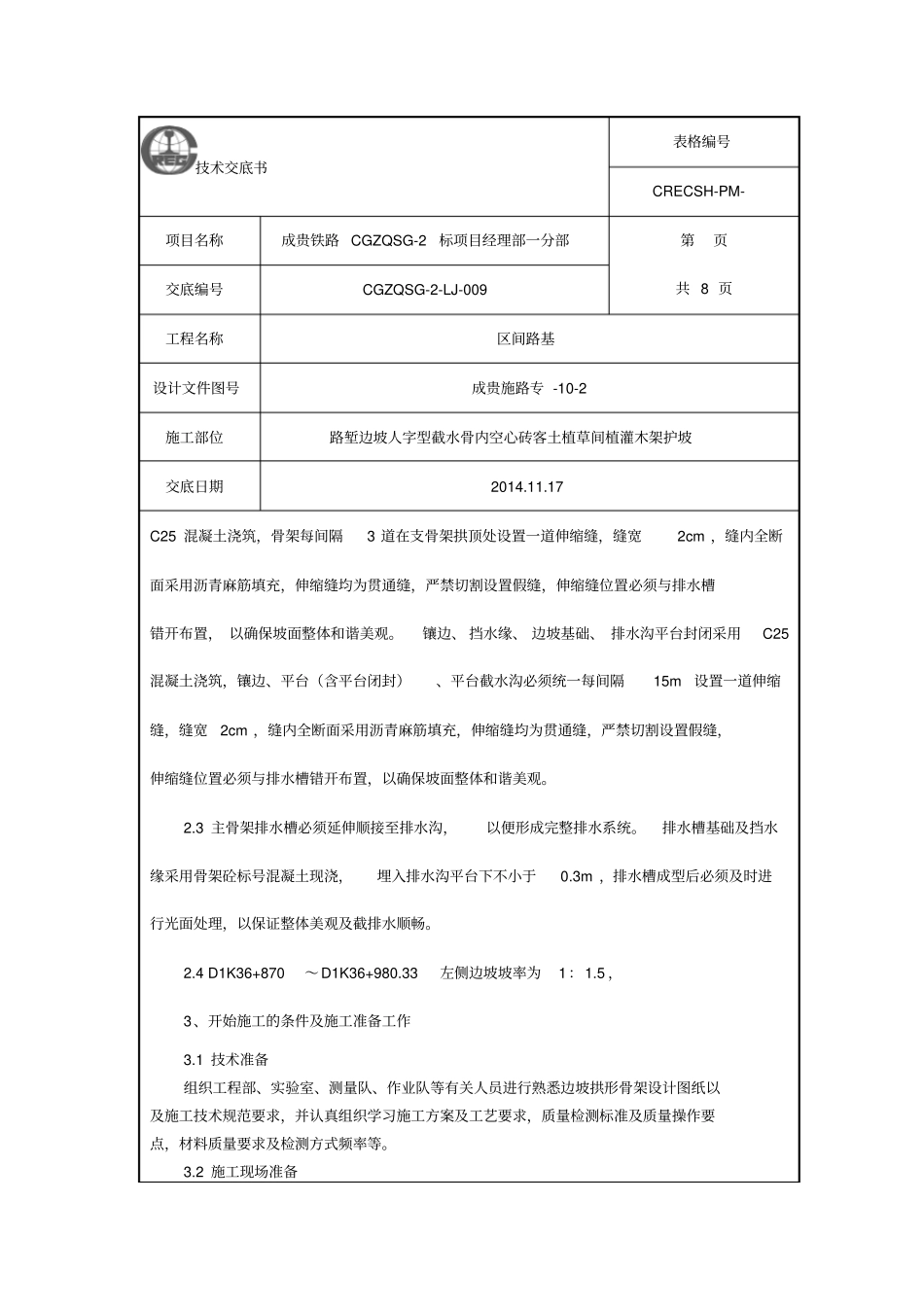

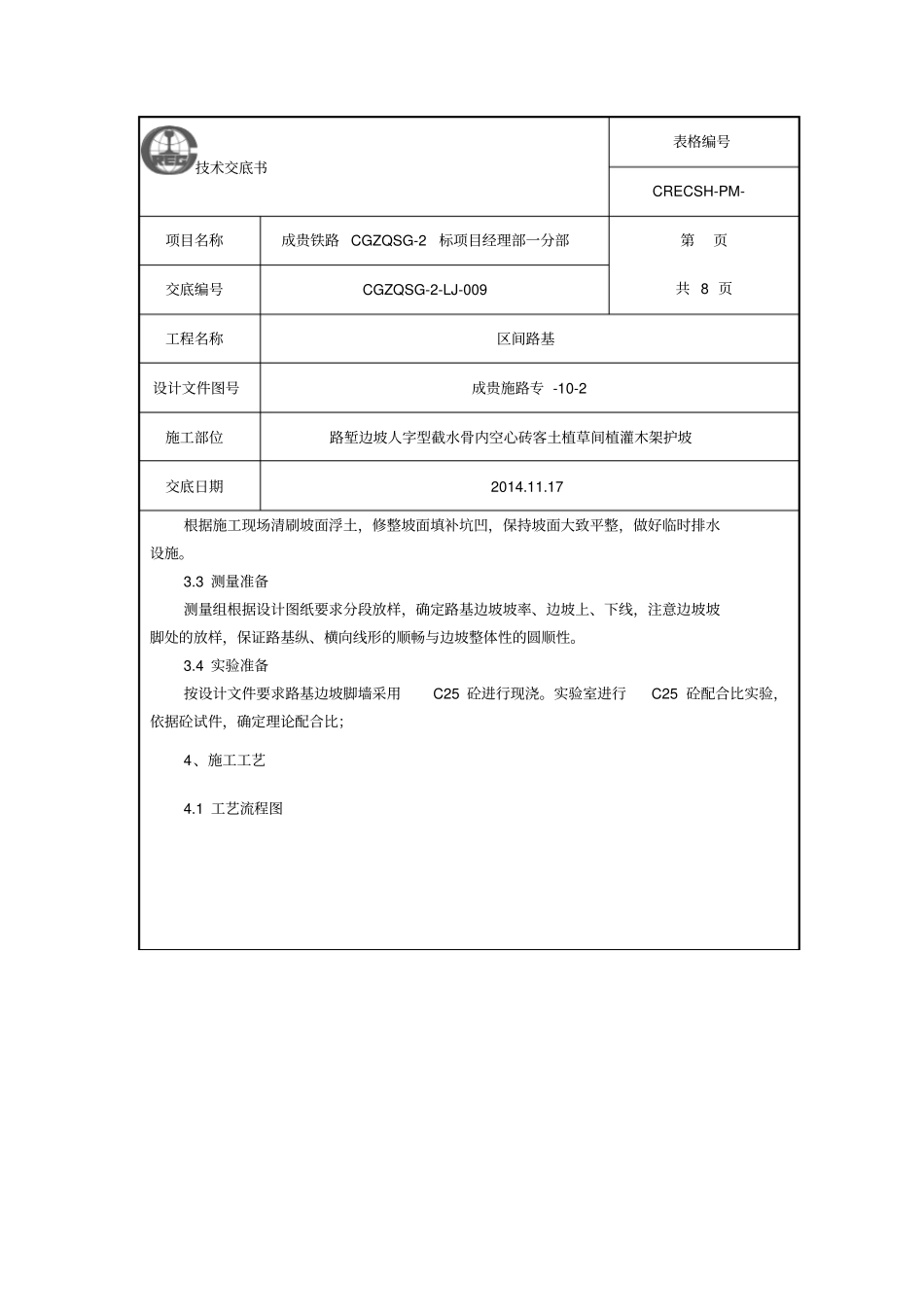

技术交底书表格编号CRECSH-PM-项目名称成贵铁路CGZQSG-2标项目经理部一分部第页共8页交底编号CGZQSG-2-LJ-009工程名称区间路基设计文件图号成贵施路专-10-2施工部位路堑边坡人字型截水骨内空心砖客土植草间植灌木架护坡交底日期2014.11.17技术交底内容：1、技术交底范围；本交底仅为成贵铁路CGZQSG-2标D1K36+805～D1K36+980.33段（坡比1：1.5）路基两侧一级边坡路堑边坡人字型截水骨内空心砖客土植草间植灌木架护坡施工方法及质量控制措施交底。2、工程概况2.1截水骨架采用混凝土现浇，嵌入坡面内0.4m，挡水缘采用与骨架同标号混凝土一并现浇。截水骨架的主骨架做成槽形，支骨架做成L形，用以分流排除地表水。骨架由支骨架和主骨架组成。主骨架和边坡水平线垂直，主骨架净间距4m，厚0.6m，宽0.6m，支骨架净间距为3m，厚0.6m，宽0.5m，支骨架和主骨架架成45°，按人字型铺设，顶面沟槽下侧设置0.1m厚现浇与骨架同标号混凝土挡水缘。2.2护坡防护起讫点处各0.5m宽度内采用现浇混凝土镶边加固，厚0.6m。堑顶处设置混凝土镶边。单级护坡最大高度﹥6m（多级护坡其总高度最大值﹥10m）且连续长度﹥50m，间距50m-100m左右，沿坡面设现浇混凝土踏步一道，以利养护作业。骨架采用技术交底书表格编号CRECSH-PM-项目名称成贵铁路CGZQSG-2标项目经理部一分部第页共8页交底编号CGZQSG-2-LJ-009工程名称区间路基设计文件图号成贵施路专-10-2施工部位路堑边坡人字型截水骨内空心砖客土植草间植灌木架护坡交底日期2014.11.17C25混凝土浇筑，骨架每间隔3道在支骨架拱顶处设置一道伸缩缝，缝宽2cm，缝内全断面采用沥青麻筋填充，伸缩缝均为贯通缝，严禁切割设置假缝，伸缩缝位置必须与排水槽错开布置，以确保坡面整体和谐美观。镶边、挡水缘、边坡基础、排水沟平台封闭采用C25混凝土浇筑，镶边、平台（含平台闭封）、平台截水沟必须统一每间隔15m设置一道伸缩缝，缝宽2cm，缝内全断面采用沥青麻筋填充，伸缩缝均为贯通缝，严禁切割设置假缝，伸缩缝位置必须与排水槽错开布置，以确保坡面整体和谐美观。2.3主骨架排水槽必须延伸顺接至排水沟，以便形成完整排水系统。排水槽基础及挡水缘采用骨架砼标号混凝土现浇，埋入排水沟平台下不小于0.3m，排水槽成型后必须及时进行光面处理，以保证整体美观及截排水顺畅。2.4D1K36+870～D1K36+980.33左侧边坡坡率为1：1.5，3、开始施工的条件及施工准备工作3.1技术准备组织工程部、实验室、测量队、作业队等有关人员进行熟悉边坡拱形骨架设计图纸以及施工技术规范要求，并认真组织学习施工方案及工艺要求，质量检测标准及质量操作要点，材料质量要求及检测方式频率等。3.2施工现场准备技术交底书表格编号CRECSH-PM-项目名称成贵铁路CGZQSG-2标项目经理部一分部第页共8页交底编号CGZQSG-2-LJ-009工程名称区间路基设计文件图号成贵施路专-10-2施工部位路堑边坡人字型截水骨内空心砖客土植草间植灌木架护坡交底日期2014.11.17根据施工现场清刷坡面浮土，修整坡面填补坑凹，保持坡面大致平整，做好临时排水设施。3.3测量准备测量组根据设计图纸要求分段放样，确定路基边坡坡率、边坡上、下线，注意边坡坡脚处的放样，保证路基纵、横向线形的顺畅与边坡整体性的圆顺性。3.4实验准备按设计文件要求路基边坡脚墙采用C25砼进行现浇。实验室进行C25砼配合比实验，依据砼试件，确定理论配合比；4、施工工艺4.1工艺流程图技术交底书表格编号CRECSH-PM-项目名称成贵铁路CGZQSG-2标项目经理部一分部第页共8页交底编号CGZQSG-2-LJ-009工程名称区间路基设计文件图号成贵施路专-10-2施工部位路堑边坡人字型截水骨内空心砖客土植草间植灌木架护坡交底日期2014.11.174.2操作工艺①施工放样以线路中线控制，依据设计图纸段落内护坡道标高与路床顶面高差按照边坡坡率推算坡脚位置，段落内坡脚位置点进行加桩设置，放样出边坡尺寸。②坡面修整边坡放样后，依据设计坡率采用挂线对设计坡面线超刷20cm，残缺部位挖台阶分层填筑。③挂线找平，开挖沟槽按照设计骨架防护形式挂线成型，进行沟槽开挖，按照骨架各施工准备测量放样开挖骨架模板安装混凝土浇筑拆模板混凝土养护技术交底书表格编...
