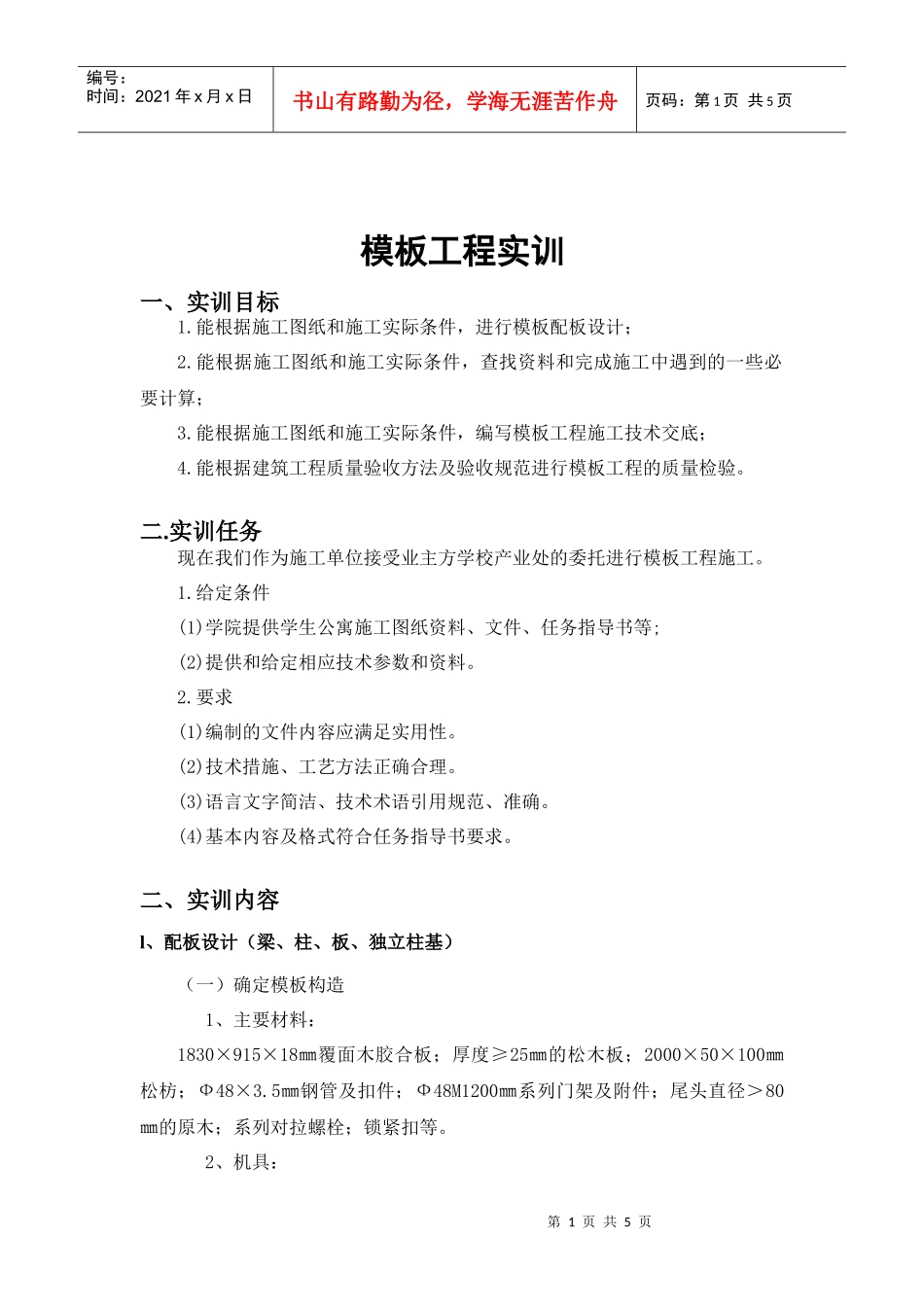

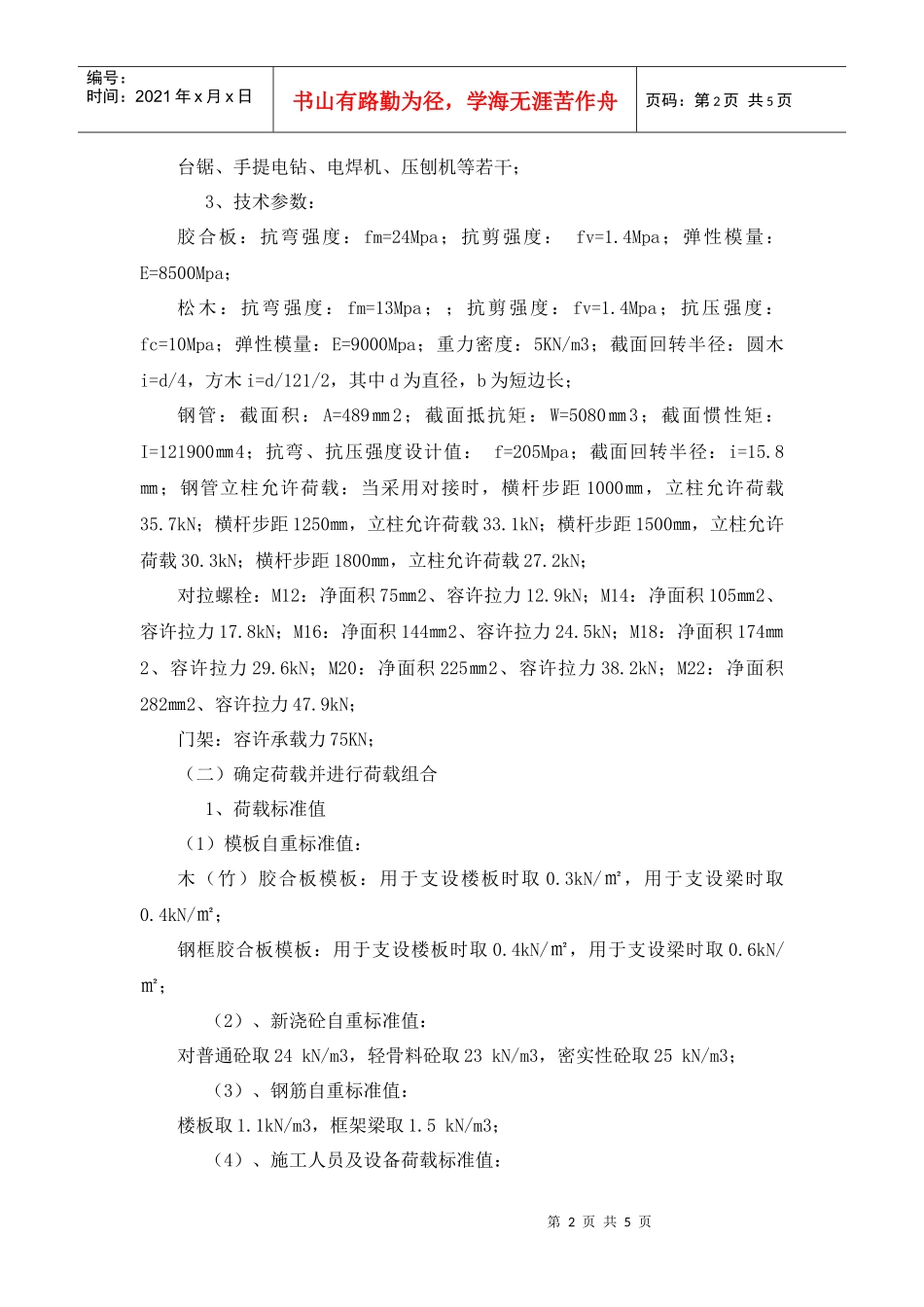

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页模板工程实训一、实训目标1.能根据施工图纸和施工实际条件，进行模板配板设计；2.能根据施工图纸和施工实际条件，查找资料和完成施工中遇到的一些必要计算；3.能根据施工图纸和施工实际条件，编写模板工程施工技术交底；4.能根据建筑工程质量验收方法及验收规范进行模板工程的质量检验。二.实训任务现在我们作为施工单位接受业主方学校产业处的委托进行模板工程施工。1.给定条件(1)学院提供学生公寓施工图纸资料、文件、任务指导书等;(2)提供和给定相应技术参数和资料。2.要求(1)编制的文件内容应满足实用性。(2)技术措施、工艺方法正确合理。(3)语言文字简洁、技术术语引用规范、准确。(4)基本内容及格式符合任务指导书要求。二、实训内容l、配板设计（梁、柱、板、独立柱基）（一）确定模板构造1、主要材料：1830×915×18㎜覆面木胶合板；厚度≥25㎜的松木板；2000×50×100㎜松枋；Ф48×3.5㎜钢管及扣件；Ф48M1200㎜系列门架及附件；尾头直径＞80㎜的原木；系列对拉螺栓；锁紧扣等。2、机具：第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页台锯、手提电钻、电焊机、压刨机等若干；3、技术参数：胶合板：抗弯强度：fm=24Mpa；抗剪强度：fv=1.4Mpa；弹性模量：E=8500Mpa；松木：抗弯强度：fm=13Mpa；；抗剪强度：fv=1.4Mpa；抗压强度：fc=10Mpa；弹性模量：E=9000Mpa；重力密度：5KN/m3；截面回转半径：圆木i=d/4，方木i=d/121/2，其中d为直径，b为短边长；钢管：截面积：A=489㎜2；截面抵抗矩：W=5080㎜3；截面惯性矩：I=121900㎜4；抗弯、抗压强度设计值：f=205Mpa；截面回转半径：i=15.8㎜；钢管立柱允许荷载：当采用对接时，横杆步距1000㎜，立柱允许荷载35.7kN；横杆步距1250㎜，立柱允许荷载33.1kN；横杆步距1500㎜，立柱允许荷载30.3kN；横杆步距1800㎜，立柱允许荷载27.2kN；对拉螺栓：M12：净面积75㎜2、容许拉力12.9kN；M14：净面积105㎜2、容许拉力17.8kN；M16：净面积144㎜2、容许拉力24.5kN；M18：净面积174㎜2、容许拉力29.6kN；M20：净面积225㎜2、容许拉力38.2kN；M22：净面积282㎜2、容许拉力47.9kN；门架：容许承载力75KN；（二）确定荷载并进行荷载组合1、荷载标准值（1）模板自重标准值：木（竹）胶合板模板：用于支设楼板时取0.3kN/㎡，用于支设梁时取0.4kN/㎡；钢框胶合板模板：用于支设楼板时取0.4kN/㎡，用于支设梁时取0.6kN/㎡；（2）、新浇砼自重标准值：对普通砼取24kN/m3，轻骨料砼取23kN/m3，密实性砼取25kN/m3；（3）、钢筋自重标准值：楼板取1.1kN/m3，框架梁取1.5kN/m3；（4）、施工人员及设备荷载标准值：第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页1）计算模板及直接支承模板的小楞时均布荷载取2.5kN/㎡，另应以集中荷载2.5kN再行验算，比较两者所得的弯矩值，按其中较大者采用；2）计算直接支承小楞结构构件时，均布活荷载取1.5kN/㎡；3）计算支架立柱及其他支承结构构件时，对均布荷载取1.0kN/㎡。（5）、振捣砼时产生的荷载标准值：对水平面模板可采2.0kN/㎡；对垂直面模板可采4.0kN/㎡；（6）、新浇筑砼对模板侧面的压力标准值——采用内部振捣器时，可按以下两式计算，并取其较小值：F=0.22rctoβ1β2V1/2F=rcH（7）、倾倒砼时产生的荷载标准值：对垂直面模板产生的水平荷载标准值：当采用溜槽、串桶或导管时取2.0kN/㎡。除上述7项荷载外，当水平模板支撑结构的上部继续浇筑砼时，还应考虑上部传递下来的荷载。2、荷载设计值荷载设计值应为荷载标准值乘以相应的荷载分项系数。祥见教材：表1-4-7。3、荷载组合详见教材。4、挠度要求（1）模板面板及大小楞：取模板构件计算跨度的1/400；（2）支架的压缩变形值或弹性扰度，为相应结构计算跨度的1/1000；（3）当梁板跨度≥4m时，模板应按设计要求起拱；起拱高度宜为全长跨度的1/1000～3/1000。5、其他为防止模板及其支撑在风荷载作用下倾倒，应从构造上采取有效措施，如在相互垂直的两个方向加水平及...
