概述汽车自动悬架原理及检修分析VIP免费

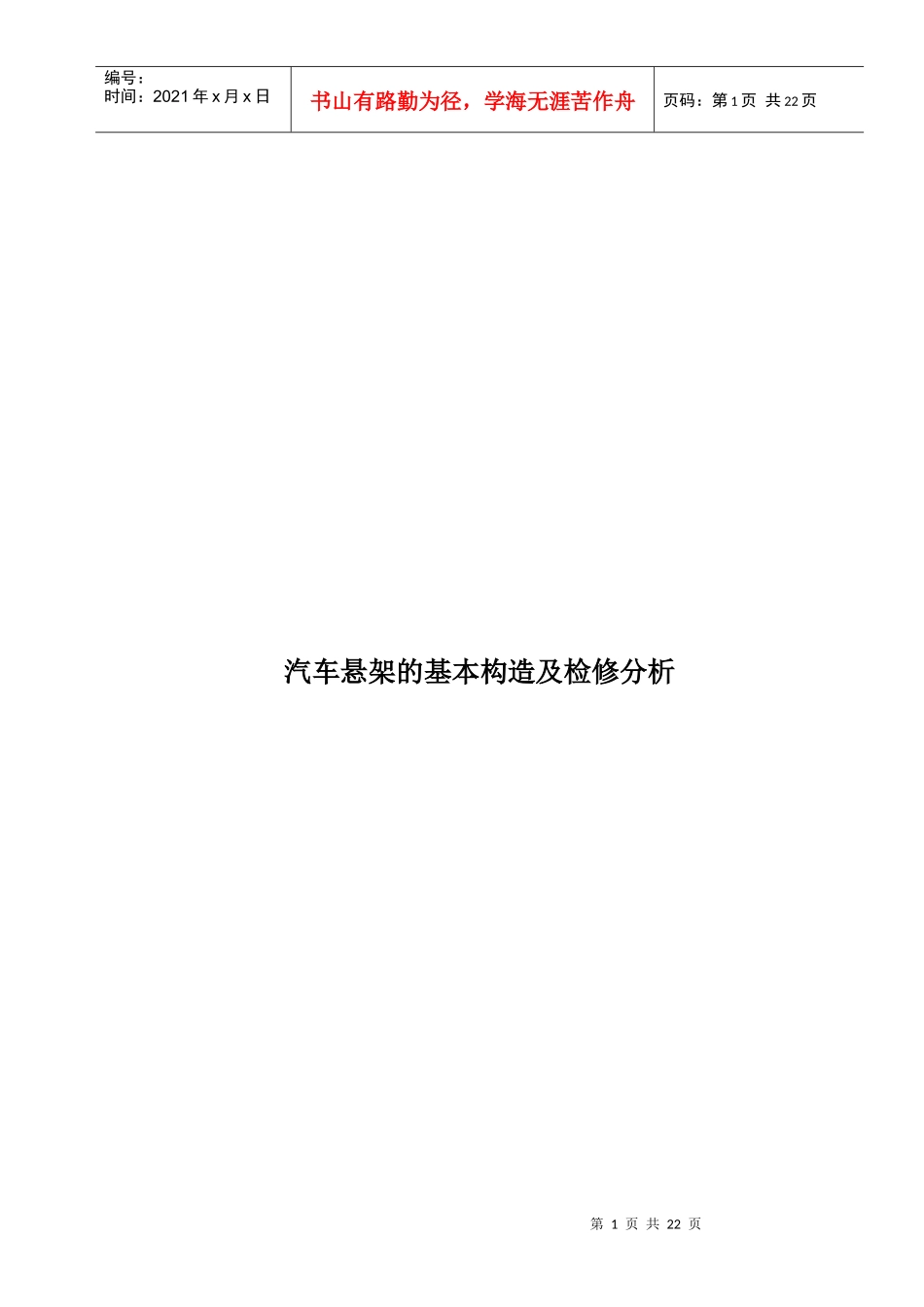

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页汽车悬架的基本构造及检修分析第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录一、摘要………………………………………二、前言………………………………………三、正文………………………………………四、结论………………………………………五、感谢………………………………………六、参考文献…………………………………第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页摘要舒适性是轿车最重要的使用性能之一。舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。所以，汽车悬架是保证乘坐舒适性的重要部件。同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。汽车悬架把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。从外表上看，轿车悬架仅是由一些杆、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬架既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页前言悬架是现代汽车的重要总成之一。它是车架与车桥之间的一切传力连接装置的总称。典型的悬架结构由弹性元件、导向机构以及减震器等组成，个别结构则还有缓冲块、横向稳定杆等。弹性元件又有钢板弹簧空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬架多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。汽车悬架包括弹性元件，减振器和传力装置等三部分，这三部分分别起缓冲，减振和力的传递作用。弹性元件用力传递垂向力，并缓和由路面不平度引起的冲击和振动。从轿车上来讲，弹性元件多指螺旋弹簧，它只承受垂直载荷，缓和及抑制不平路面对车体的冲击，具有占用空间小，质量小，无需润滑的优点，但由于本身没有摩擦而没有减振作用。减振器指液力减振器，是为了加速衰减车身的振动，它是悬架机构中最精密和复杂的机械件。传力装置是指车架的上下摆臂等刚架、转向节等元件，用来传递纵向力，侧向力及力矩，并保证车轮相对于车架(或车身)有确定的相对运动规律。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页正文（1）结构。悬架主要由弹性元件。减震器和导向装置三部分组成，一些悬架还设有辅助弹性元件、横向稳定器等，它们分别起到缓冲、减震、导向和力的传递等作用。（2）主要作用。悬架的主要作用是把车架与车桥弹性地连接在一起，吸收和缓和路面对车架的冲击，衰减承载系统的振动，把路面作用于车轮上的垂直反力（支承力）、纵向反力（驱动力和制动力）和侧向反力以及这些反力所形成的力矩传递到车架上，以保证汽车平顺地行驶和乘坐的舒适。（3）类型。根据汽车两侧车轮运动是否相互关联,汽车悬架可分为非独立悬架和独立悬架两种型式。一些汽车悬架使用螺旋弹簧作为弹性元件，需加设横向稳定器。独立悬架的前轮可调整其定位,故在轿车上被广泛应用,而非独立悬架因结构简单、制造和维修方便,故中、重型汽车普遍采用。二、弹性元件汽车悬架的弹性元件分为钢板弹簧、螺旋弹簧、扭杆弹簧、气体弹簧和第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页橡胶弹簧等。一般载货汽车的独立悬架采用钢板弹簧;大多数轿车的独立悬架应用螺旋弹簧和扭杆弹簧;而在重型载货汽车上气体弹簧得到广泛的应用。1.钢板弹簧顾名思义，钢板弹簧就是用钢板做弹...
