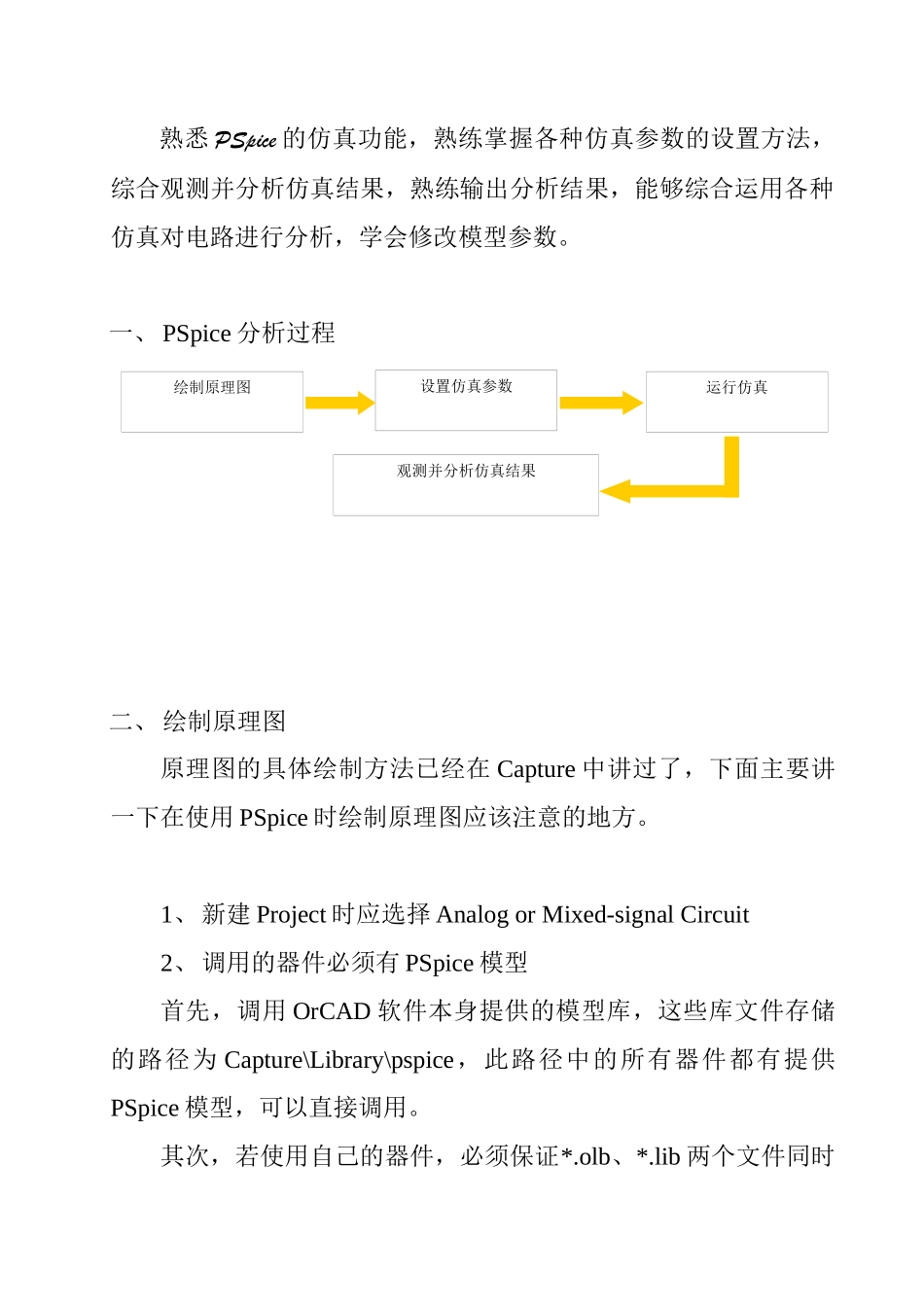

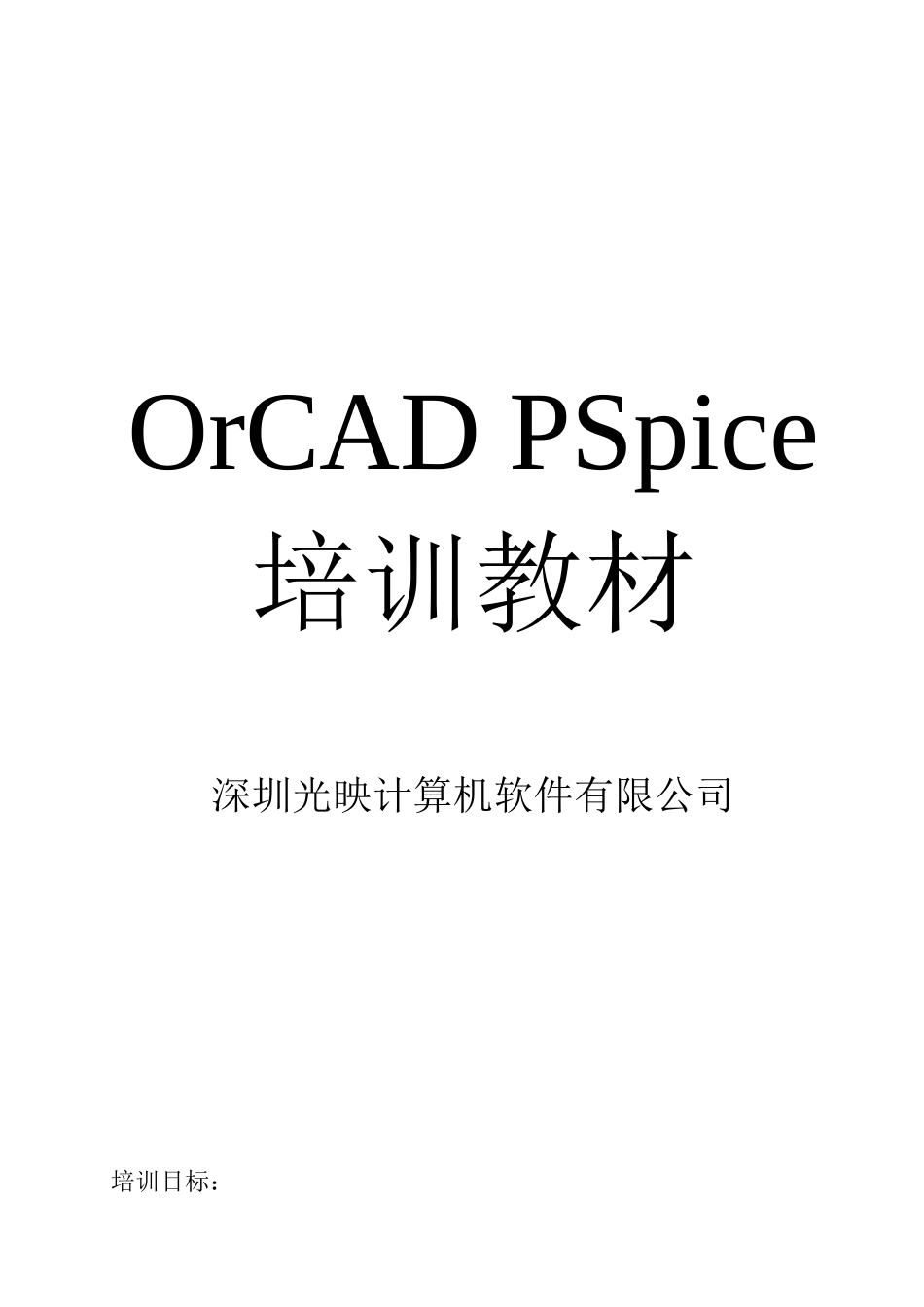

OrCADPSpice培训教材深圳光映计算机软件有限公司培训目标:绘制原理图设置仿真参数运行仿真观测并分析仿真结果熟悉PSpice的仿真功能,熟练掌握各种仿真参数的设置方法,综合观测并分析仿真结果,熟练输出分析结果,能够综合运用各种仿真对电路进行分析,学会修改模型参数
一、PSpice分析过程二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了,下面主要讲一下在使用PSpice时绘制原理图应该注意的地方
1、新建Project时应选择AnalogorMixed-signalCircuit2、调用的器件必须有PSpice模型首先,调用OrCAD软件本身提供的模型库,这些库文件存储的路径为Capture\Library\pspice,此路径中的所有器件都有提供PSpice模型,可以直接调用
其次,若使用自己的器件,必须保证*

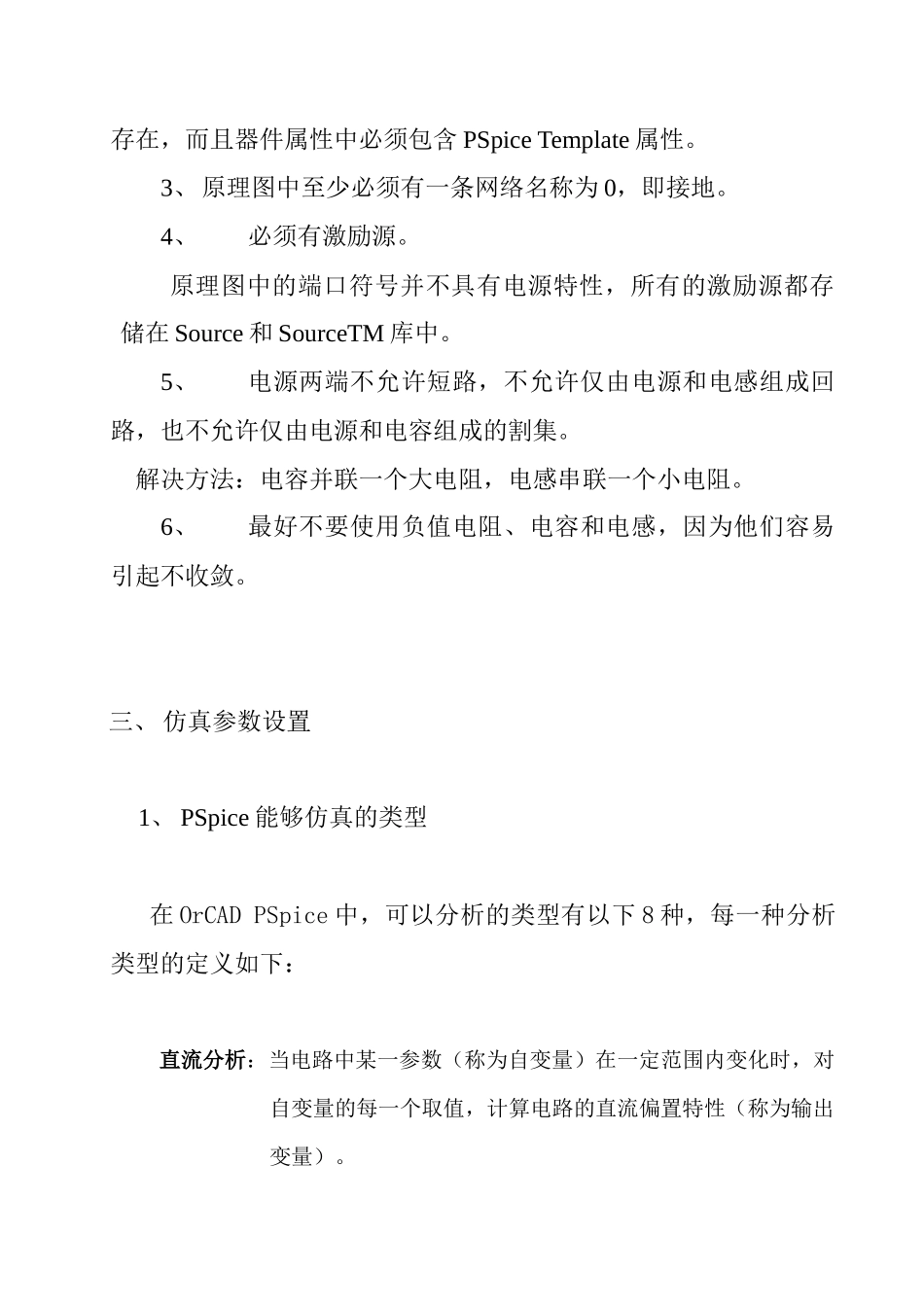

lib两个文件同时存在,而且器件属性中必须包含PSpiceTemplate属性
3、原理图中至少必须有一条网络名称为0,即接地
4、必须有激励源
原理图中的端口符号并不具有电源特性,所有的激励源都存储在Source和SourceTM库中
5、电源两端不允许短路,不允许仅由电源和电感组成回路,也不允许仅由电源和电容组成的割集
解决方法:电容并联一个大电阻,电感串联一个小电阻
6、最好不要使用负值电阻、电容和电感,因为他们容易引起不收敛
三、仿真参数设置1、PSpice能够仿真的类型在OrCADPSpice中,可以分析的类型有以下8种,每一种分析类型的定义如下:直流分析:当电路中某一参数(称为自变量)在一定范围内变化时,对自变量的每一个取值,计算电路的直流偏置特性(称为输出变量)
交流分析:作用是计算电路的交流小信号频率响应特性
噪声分析:计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源(独立的电压或电流源)上
即计算输入源上
