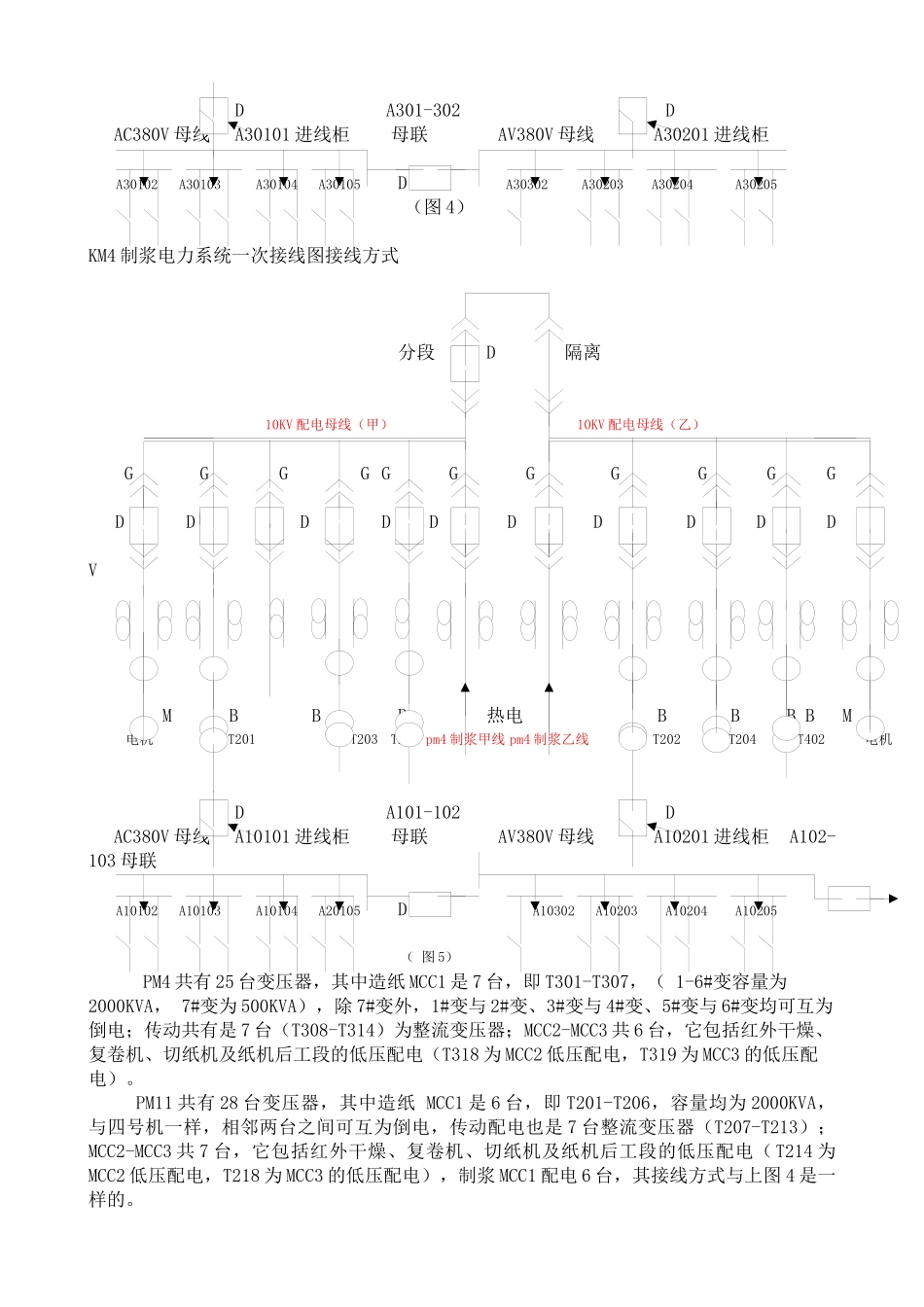

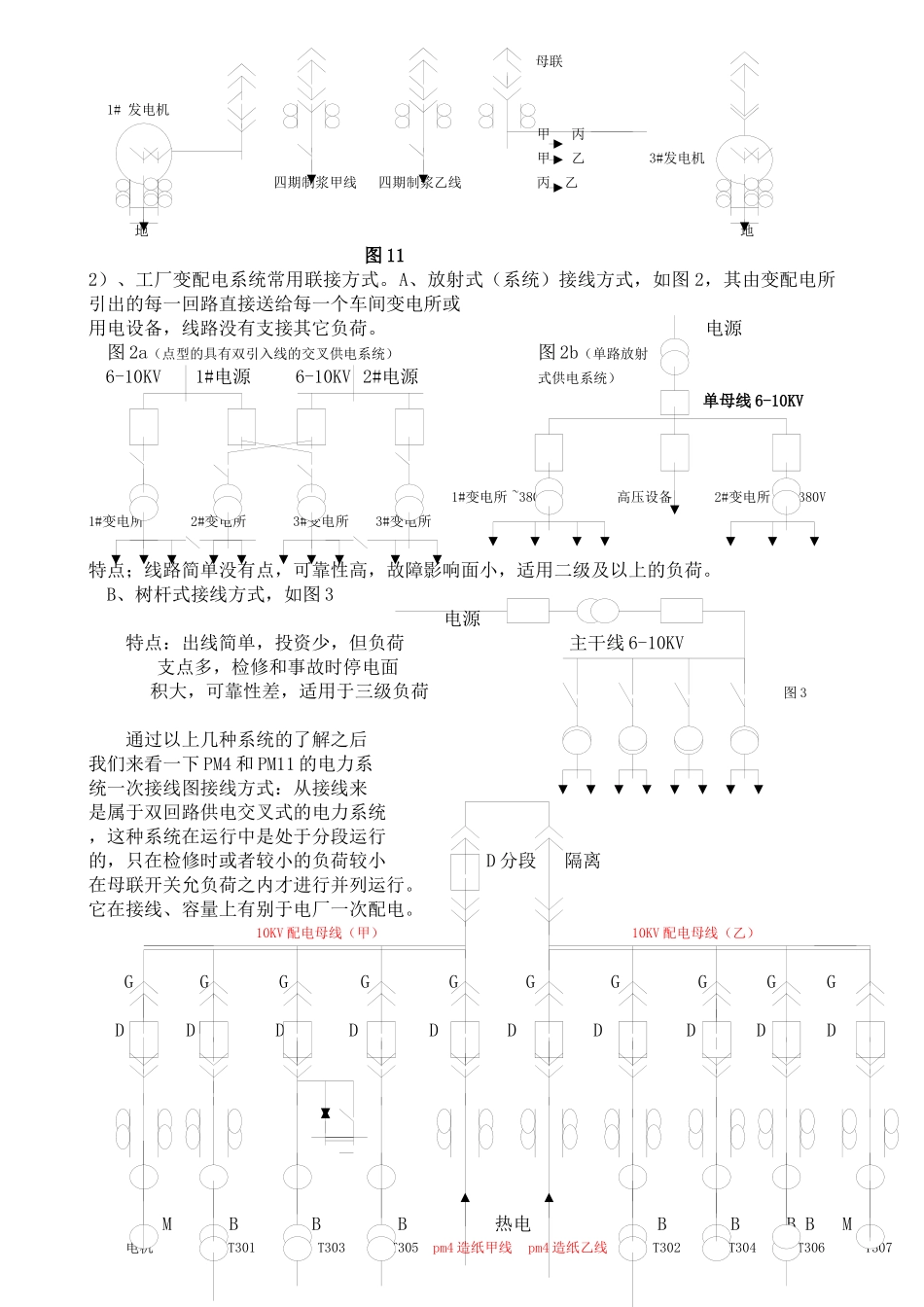

附4年月部专业组培训讲义一、讲师（部门专业姓名）二、主题：高压系统配电方式,控制原理,安全操作方面的培训三、时间、地点：四、培训部门专业岗位及人数：电气专业约30人五、培训目的（培训结束后，受训人员应掌握的专业知识或技能，对工作的帮助如何）：1)通过此次培训，受训人员应清楚的了解本生产线高压配电系统的配电方式、高压设备控制原理,了解高压柜结构，掌握正确的操作方法，有效防止人身和设备事故的意外发生，确保系统的安全运行。2)能过此次培训，受训人员应了解基本的高压继电保护，掌握基本的控制线路检测方法,结合实际,在工作中提高对设备故障的分析和解决能力.六、讲义提纲：1、PM4—PM11高压系统接线方式；2、PM4—PM11高压设备控制原理图；3、手车式高压柜五防机构；4、结合控制原理图学习高压系设备有哪些保护；5、高压基本操作堆规程；七、讲义具体内容（要求字数不少于800字，理论与实践相结合，有发生在公司的实际案例）：1、PM4—PM11高压系统接线方式首先了解一下电力系统电力系统：是由发电机、变压器电力线路、用电设备连结在一起的整体,如下图1。电力系统按电压分为高压和低压两种.其中线路对地电压在250V及以上者为高压,线路对地电压在250V以下者为低压.高压供电系统根据负荷等级、用电容量及地区供电条件进行合理规划，要求接线简单、可靠，操作方便，保证运行安全。1）电力系统按负荷等级可分为：一级负荷；二级负荷；三级负荷。一级负荷----特点是：当突然停电将会造成人员伤忘或重大设备损坏事故，且长时间难于修复或给国民经济家来重大损失者。例：在大型工业变配电，医院，大型炼铁炉等。这类负荷要求应由两个或两以上的独立电源供电，当一个电源发生故障或检修时另一电源完全能保证这类负荷的安全用电。因此，两个独立电源应是来自不同的电厂和一次变电站，或来自发电厂与一次变电站不同的母线，而其每段母线电源来自不同的发电机。二级负荷---特点是：突然停电将会产生大量废品，减产，损坏生产设备等，在经济上造成较大损失者。例如：制药厂，大型造成纸厂等。这类负荷要求应由二回路供电，二回路来自变电站的不同母线段，当一回路检检修或者有故障时可暂时通过母联将另一回路倒入应急使用。三级负荷---所有不属于一级和二级负荷的用电设备及用户。如；一般机械厂。防织厂。三级负荷对供电没有特殊要求。四期造纸甲线四期造纸乙线2#发电机K1地D1D2K1甲K1乙K2甲K2乙发电机10.5KV甲段发电机10.5KV乙段发电机丙段10.5KVK3甲K3乙K4甲K4乙甲乙丙母联1#发电机甲丙甲乙3#发电机四期制浆甲线四期制浆乙线丙乙地地图112）、工厂变配电系统常用联接方式。A、放射式（系统）接线方式，如图2，其由变配电所引出的每一回路直接送给每一个车间变电所或用电设备，线路没有支接其它负荷。电源图2a（点型的具有双引入线的交叉供电系统）图2b（单路放射6-10KV1#电源6-10KV2#电源式供电系统）单母线6-10KV1#变电所~380V高压设备2#变电所~380V1#变电所2#变电所3#变电所3#变电所特点；线路简单没有点，可靠性高，故障影响面小，适用二级及以上的负荷。B、树杆式接线方式，如图3电源特点：出线简单，投资少，但负荷主干线6-10KV支点多，检修和事故时停电面积大，可靠性差，适用于三级负荷图3通过以上几种系统的了解之后我们来看一下PM4和PM11的电力系统一次接线图接线方式：从接线来是属于双回路供电交叉式的电力系统，这种系统在运行中是处于分段运行的，只在检修时或者较小的负荷较小D分段隔离在母联开关允负荷之内才进行并列运行。它在接线、容量上有别于电厂一次配电。10KV配电母线（甲）10KV配电母线（乙）GGGGGGGGGGDDDDDDDDDDMBBB热电BBBBM电机T301T303T305pm4造纸甲线pm4造纸乙线T302T304T306T307DA301-302DAC380V母线A30101进线柜母联AV380V母线A30201进线柜A30102A30103A30104A30105DA30302A30203A30204A30205（图4）KM4制浆电力系统一次接线图接线方式分段D隔离10KV配电母线（甲）10KV配电母线（乙）GGGGGGGGGGGDDDDDDDDDDVMBBB热电BBBBM电机T201T203T205pm4制浆甲线pm4制浆乙线T202T204T402电机DA101-102DAC380V母线A10101进线柜母联AV380V母线A10201...
