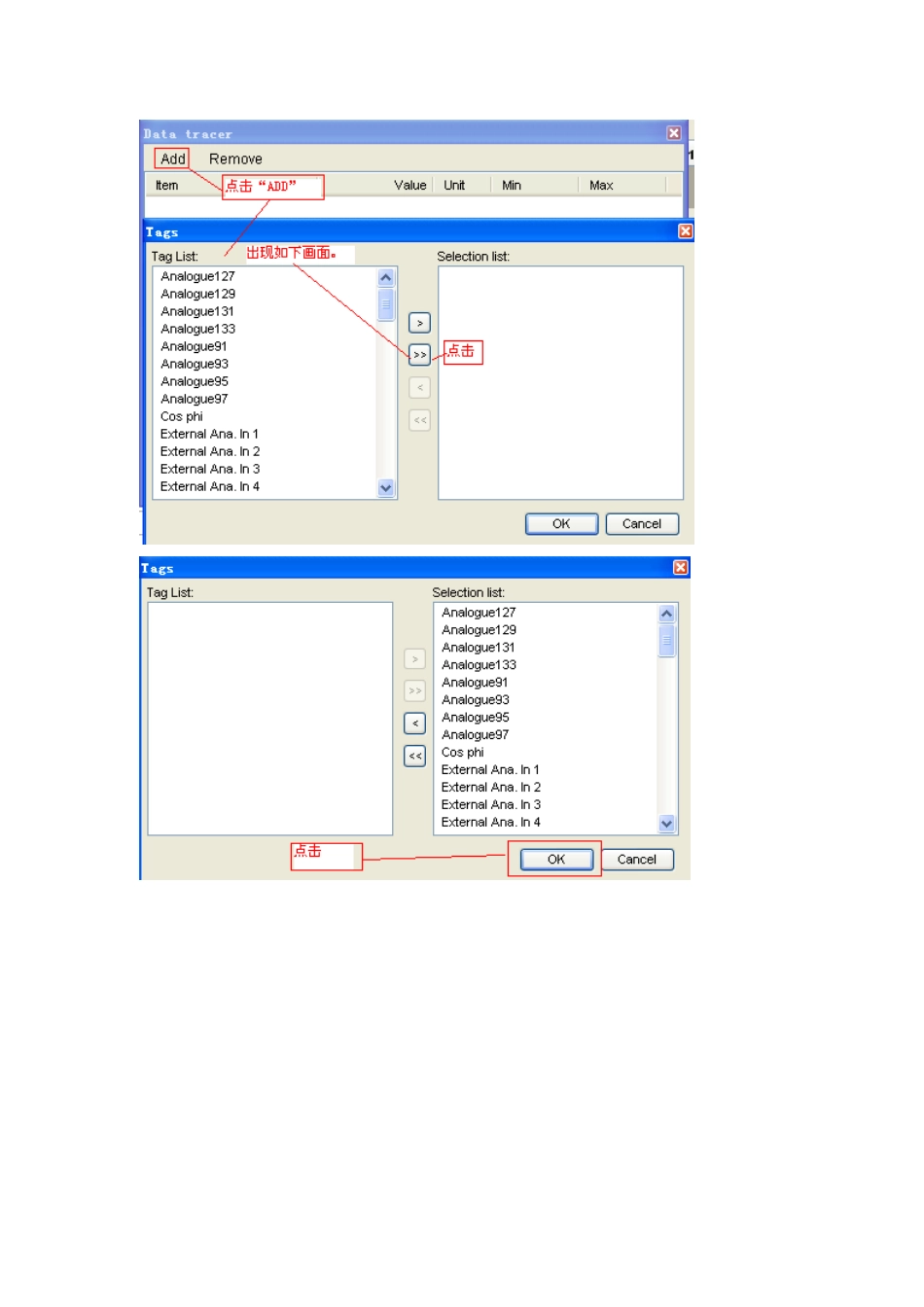

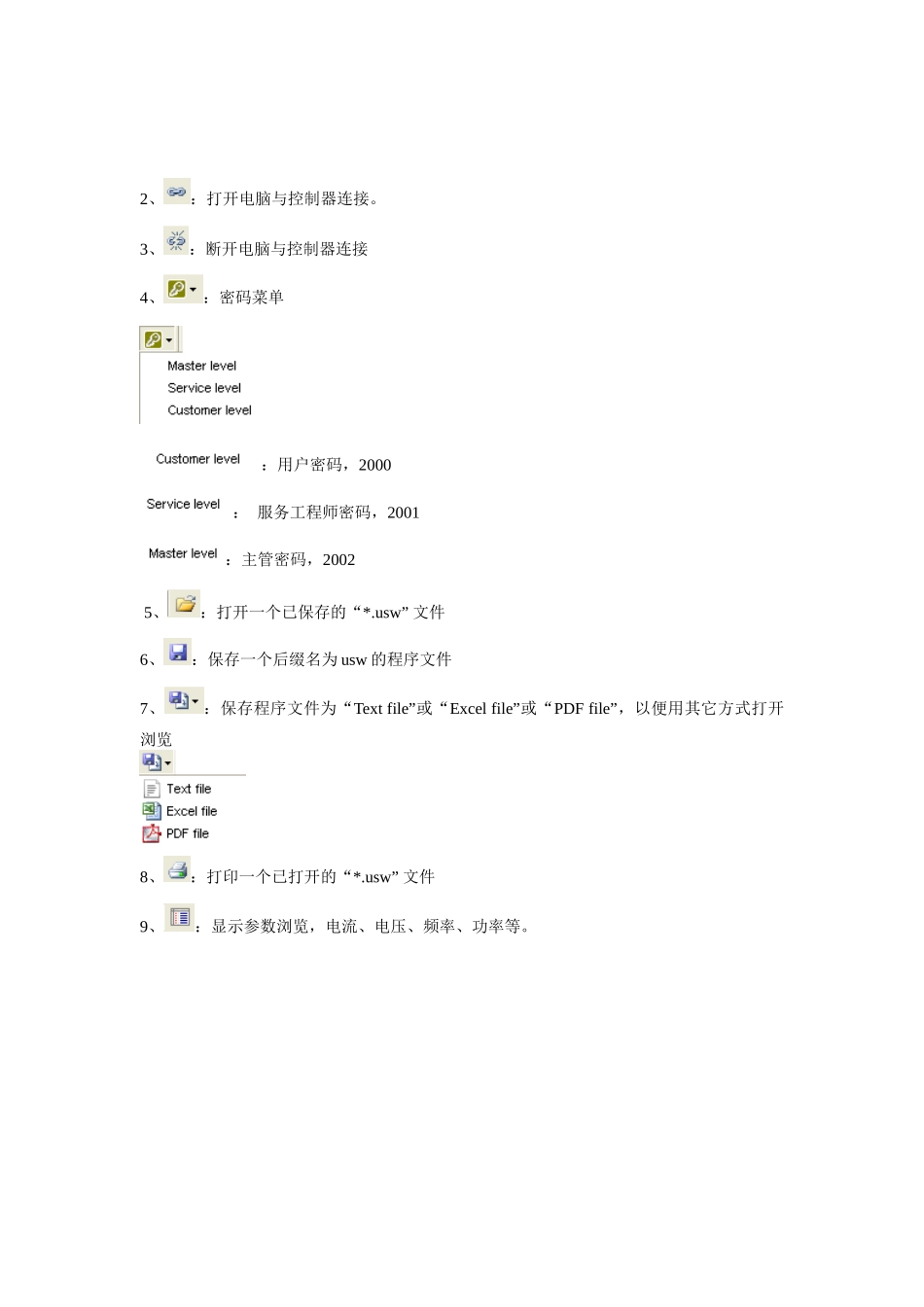

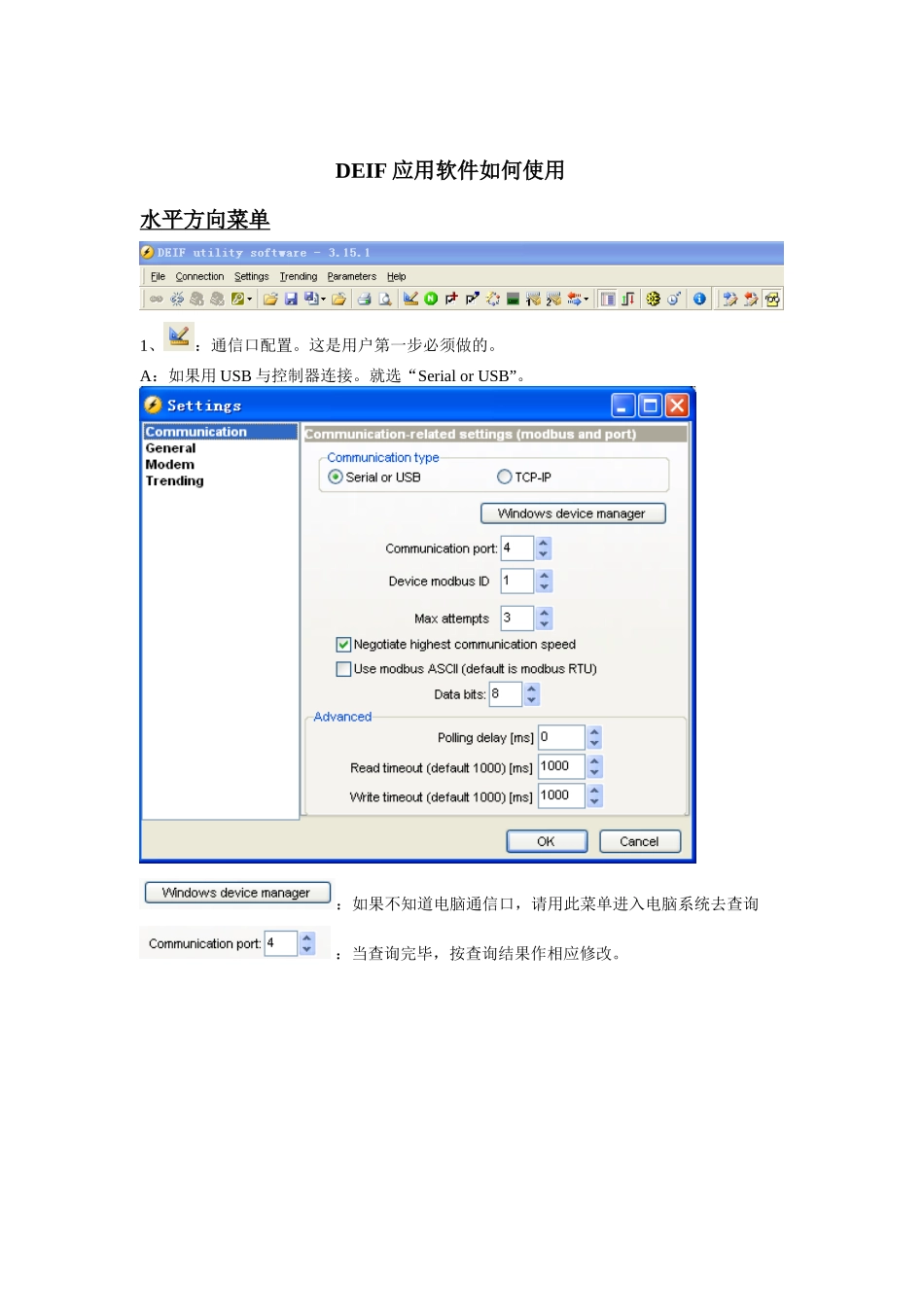

DEIF应用软件如何使用水平方向菜单1、：通信口配置。这是用户第一步必须做的。A：如果用USB与控制器连接。就选“SerialorUSB”。：如果不知道电脑通信口，请用此菜单进入电脑系统去查询：当查询完毕，按查询结果作相应修改。2、：打开电脑与控制器连接。3、：断开电脑与控制器连接4、：密码菜单：用户密码，2000：服务工程师密码，2001：主管密码，20025、：打开一个已保存的“*.usw”文件6、：保存一个后缀名为usw的程序文件7、：保存程序文件为“Textfile”或“Excelfile”或“PDFfile”，以便用其它方式打开浏览8、：打印一个已打开的“*.usw”文件9、：显示参数浏览，电流、电压、频率、功率等。10、：全部参数上载及下载A：如何从控制器上载，并保存参数.1）点击：2）点击“ALL”3）点击“RUN”4）输入文件名，例如：Vpower-FK5）点击保存待所有的均为100%后，点击“close”。请不要点击“RUN”，否则再次读取。B：如何将保存的后缀名“*.usw”文件下载到控制器1）、点击找到保存的文件，例如：Vpower-FK，点击“Vpower-FK”后，再点击“打开”2）、将出现如下画面3）、如果先前已打开了一个文件，回答“Yes”，将关闭以前文件，打开新文件。4）、文件打开后，找到全部参数上载及下载菜单5）点击6）点击“ALL”7）再点击“Run”待全部均为100%后，点击“Cancel”。下载完毕。11、输入/输出点配置A：输入点功能配置B：输出点功能配置12、控制命令。起、停、合、分控制。13、将电脑时钟写入控制器，用于控制器对时。14、DEIF应用软件版本信息垂直方向菜单画面监控单机/多机监控实时报警趋势图系统参数设定输入/输出点监控控制器可选项浏览事件记录、报警记录等多种语言编辑逻辑编程应用配置监控画面可以看到机组运行模式、开关状态、调速、调压画面、电压、频率等。从此画面可以看到机组调速GOVreg、调压AVRreg得方向。应用配置监控可以看到机组运行状态、机组有功功率、无功功率、同步过程等。实时报警菜单报警文本、报警发生的时间、Active是告诉你报警是否激活、Ack是告诉你告警是否确认。参数实时监控曲线图下面是监测机组电池电压的举例在查看此图前，你需要编辑你要监测的对象。请点击图标，出现如下画面在画面左侧栏中选择你想监控的参数，选中后点击单个发送菜单，将选中需要监控的参数移送到右侧栏，在点击，就可以了。可以监测多个参数，用不同的颜色区分。移送一个选中的需监控的参数移送所有需监控的参数撤销一个已选择的监控参数撤销所有已选择的监控参数保护、同步、调节、输入、输出、模拟量、功率管理等参数配置。全部参数显示保护分项菜单同步参数分项菜单PID调节参数分项菜单开关量分项菜单模拟量分项菜单输出分项菜单机组分项菜单市电分项菜单通信分项菜单功率管理分项菜单面板快速设定分项菜单定时起/停机分项菜单多功能通道输入配置及密码分项菜单VDO102分项菜单VDO105分项菜单VD108分项菜单扩展单元分项菜单输入/输出点的监视你可以看到输入点的状态，输出点的状态。这对试车调试是有帮助的。通过此监测信号是否激活，动作是否执行。控制器配置浏览在这里你可查看控制器配置和功能。DEIF通过可选项来激活你需要的功能，如果用户不需要此功能，你订货时可不选，这样你也没必要为此付费。如果用户想增加功能，付费后，可开通此功能。如何增加一个可选项：添加可选项点击图标，出现下列菜单点击打沟选中你需增加的可选项，点击这样你看到生成的序列号nr5G5oUuZ/dhJ1c4dS9DMpGrSvKRM3jyej1RFE0DcAY=保存，然后点击将此序列号以及控制器本体的S/N：####，控制器本体的订货号ORDERNO：####一起发送到DEIF，你付费后，将返回一个序列号给你。你用图标激活你加的可选项功能。点击图标，将出现以下画面输入付费后返还给你的序列号，然后点击“OK”。历史记录有事件记录、报警记录、电池测试记录选中事件记录，点击选中报警记录，点击语言编辑读取控制器语言文本下载编译好的语言文本当用户需要选择语言时，请在参数文件6080中选择，0—默认为英语，不可编译。其它均可编译。也可在显示面板上进入6000菜单，再在分项菜单6080中选择。逻辑编程点击右侧左下角图标，控...
