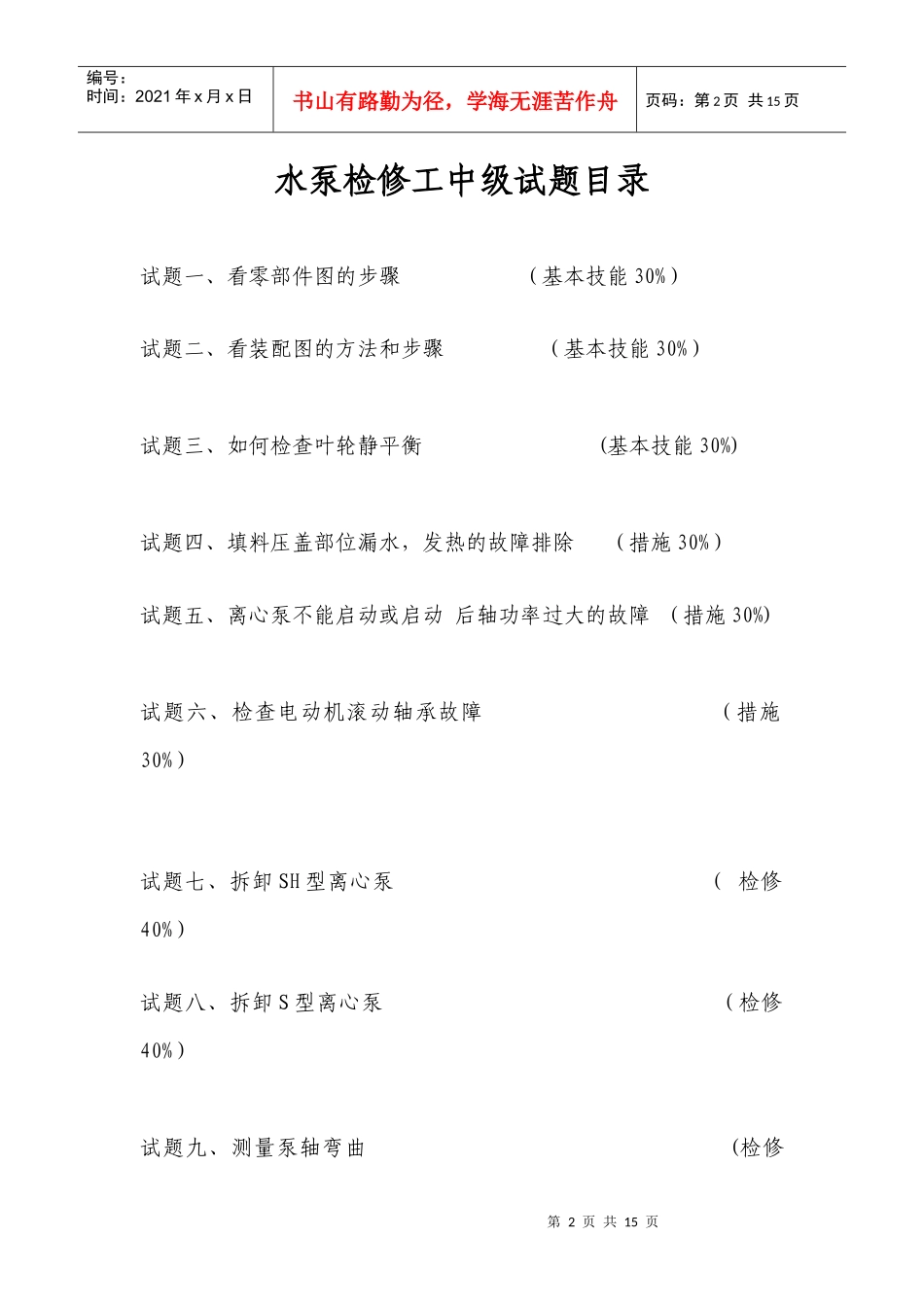

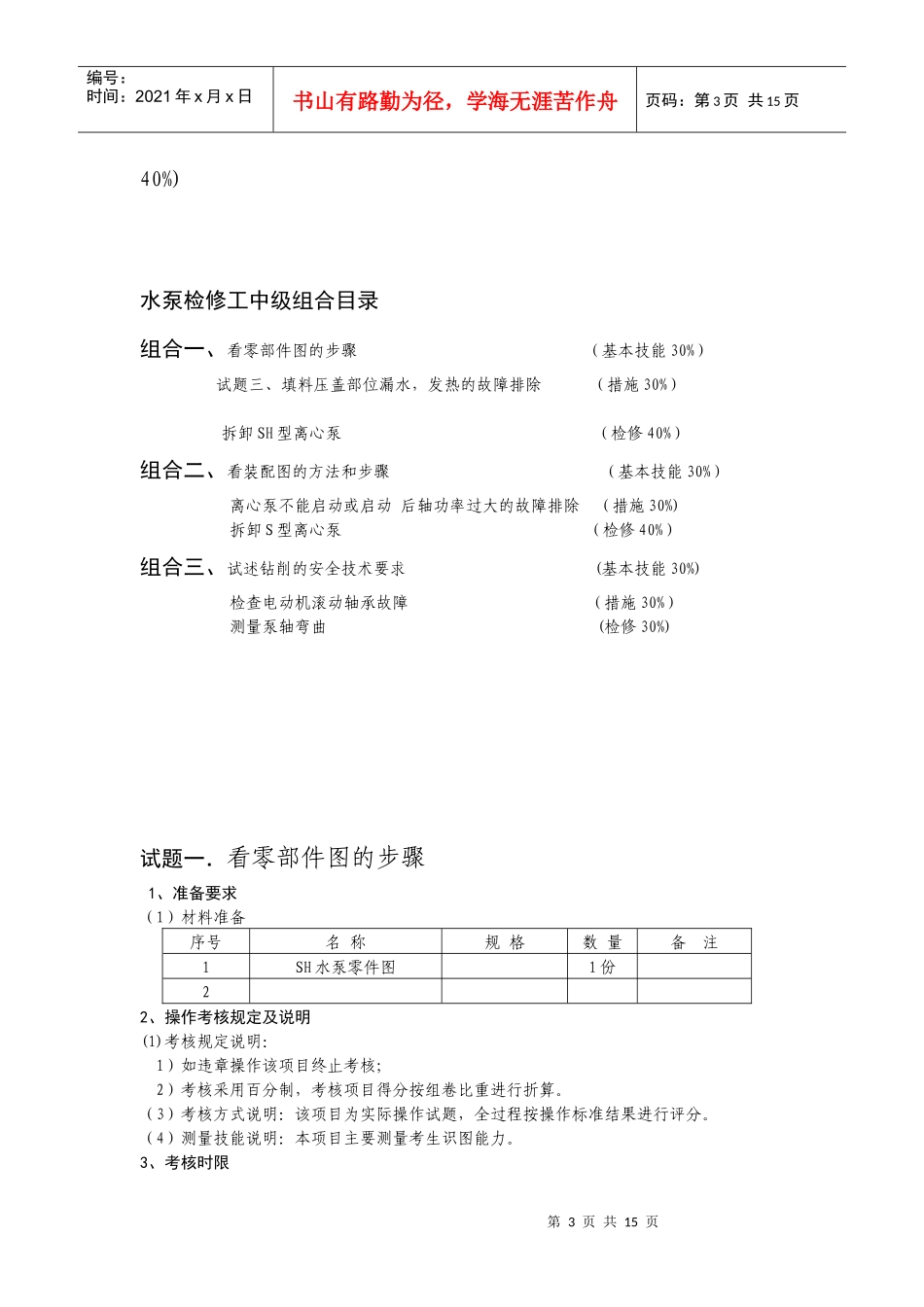

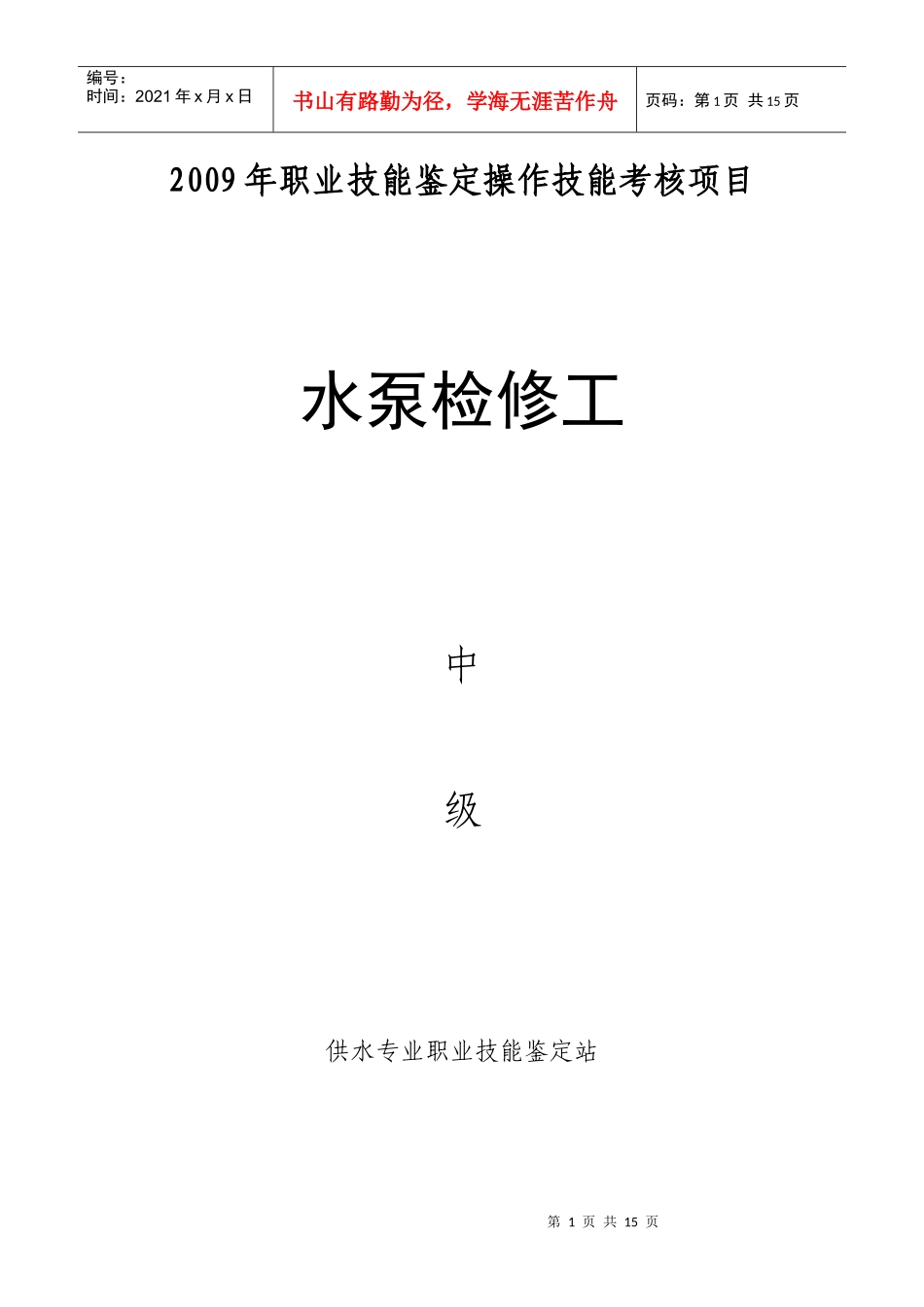

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页2009年职业技能鉴定操作技能考核项目水泵检修工中级供水专业职业技能鉴定站第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页水泵检修工中级试题目录试题一、看零部件图的步骤（基本技能30%）试题二、看装配图的方法和步骤（基本技能30%）试题三、如何检查叶轮静平衡(基本技能30%)试题四、填料压盖部位漏水，发热的故障排除（措施30%）试题五、离心泵不能启动或启动后轴功率过大的故障（措施30%)试题六、检查电动机滚动轴承故障（措施30%）试题七、拆卸SH型离心泵（检修40%）试题八、拆卸S型离心泵（检修40%）试题九、测量泵轴弯曲(检修第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页40%)水泵检修工中级组合目录组合一、看零部件图的步骤（基本技能30%）试题三、填料压盖部位漏水，发热的故障排除（措施30%）拆卸SH型离心泵（检修40%）组合二、看装配图的方法和步骤（基本技能30%）离心泵不能启动或启动后轴功率过大的故障排除（措施30%)拆卸S型离心泵（检修40%）组合三、试述钻削的安全技术要求(基本技能30%)检查电动机滚动轴承故障（措施30%）测量泵轴弯曲(检修30%)试题一．看零部件图的步骤1、准备要求（1）材料准备序号名称规格数量备注1SH水泵零件图1份22、操作考核规定及说明(1)考核规定说明：1）如违章操作该项目终止考核；2）考核采用百分制，考核项目得分按组卷比重进行折算。（3）考核方式说明：该项目为实际操作试题，全过程按操作标准结果进行评分。（4）测量技能说明：本项目主要测量考生识图能力。3、考核时限第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页（1）准备时间：2min。（2）操作时间：10min。（3）从正式操作开始计时。（4）在规定时间内完成。超时停止操作，按完成项目评分。水泵检修工中级操作技能考核评分记录表现场号：_________工位：_______性别：______试题名称：看零部件图的步骤操作时间：10min序号考核内容考核要求评分标准配分扣分得分1准备工作劳保用品穿戴齐全穿戴不齐不得分22标题栏了解零件的名称不认零件，每处扣2分10材料牌号不知材质、牌号，不得分，10图样的比例不知图样比例，不得分153视图内容、知道视图的名称、主视图、剖视图、剖面不知视图名称，不得分；主视图、剖视图、剖面不清一处，扣5分25基准尺寸和主在尺寸不了解各部尺寸偏差，得分不15表面粗糙度不知表面粗糙度符号，不得分154结果看图结束后，工具、用具收回摆放整齐工作完毕不清理工具、用具不得分8备注核分员签字：合计100考评员签字年月日试题二、看装配图的方法和步骤1、准备要求（1）材料准备序号名称规格数量备注1装配件图1份22、操作考核规定及说明(1)考核规定说明：1）如违章操作该项目终止考核；第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页2）考核采用百分制，考核项目得分按组卷比重进行折算。（3）考核方式说明：该项目为实际操作试题，全过程按操作标准结果进行评分。（4）测量技能说明：本项目主要测量考生识图能力。3、考核时限（1）准备时间：2min。（2）操作时间：10min。（3）从正式操作开始计时。（4）在规定时间内完成。超时停止操作，按完成项目评分。水泵检修工中级操作技能考核评分记录表现场号：_________工位：_______性别：______试题名称：看装配图的方法和步骤操作时间：15min序号考核内容考核要求评分标准配分扣分得分1准备工作劳保用品穿戴齐全穿戴不齐不得分22标题栏装配图的名称、图比例不认零件，每处扣2分15规格、用途不知规格、用途，各扣10不得分，20工作原理不知图样比例，不得分103视图内容视图、剖视图等配置和标注不知视图、剖视图配置，不得分15图形之间的投影关系不知之间关系，得分不15零部件的装配连接关系不知之间关系，不得分154结果看图结束后，工具、用具收回摆放整齐工作完毕不清理工具、用具不得分8备注核分员签字：合...
