武钢集团公司8万吨年粗苯加氢精制工程项目实施建议方案(DOC 19)VIP免费

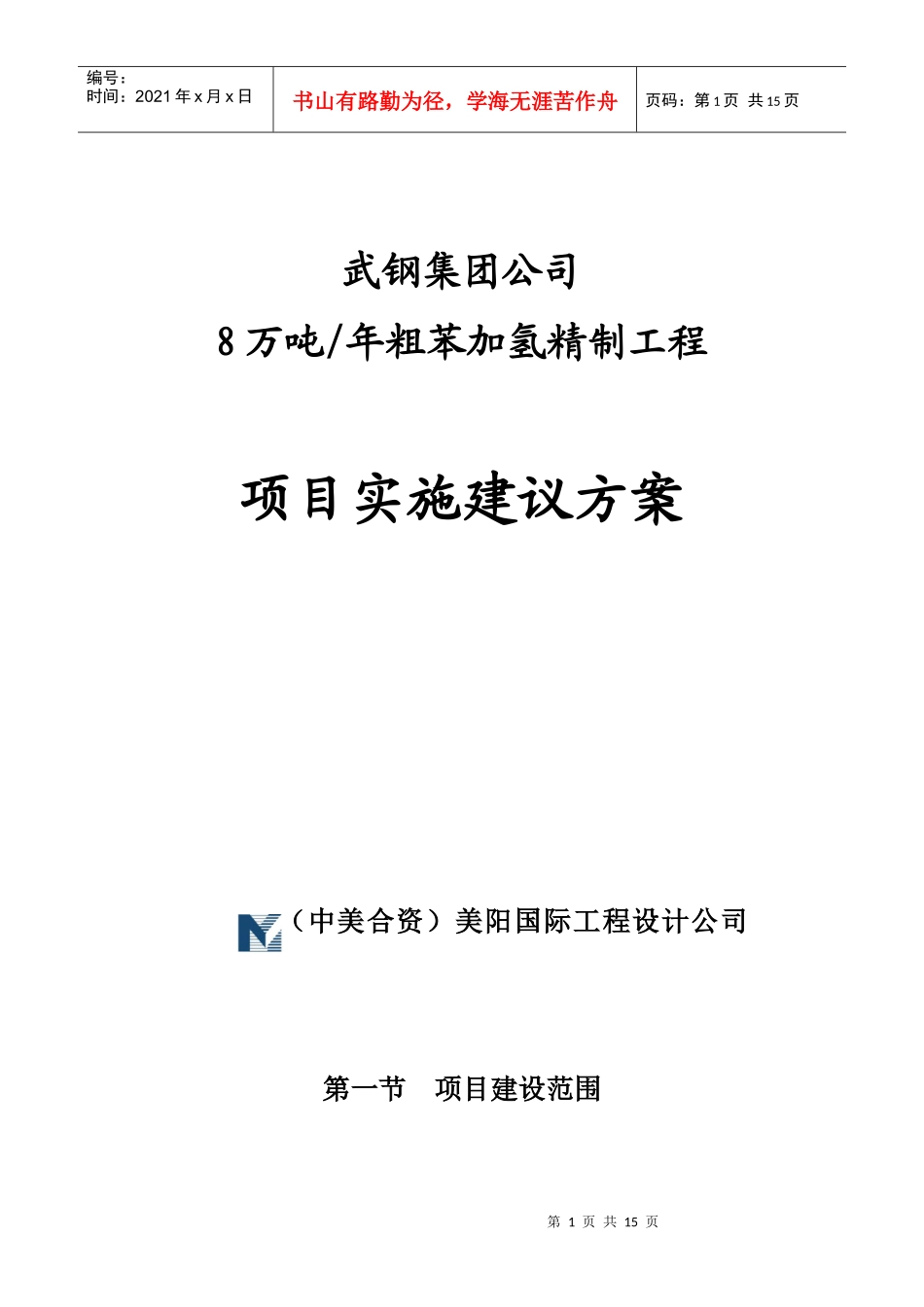

武钢集团公司8万吨年粗苯加氢精制工程项目实施建议方案(DOC 19)_第1页
1/15

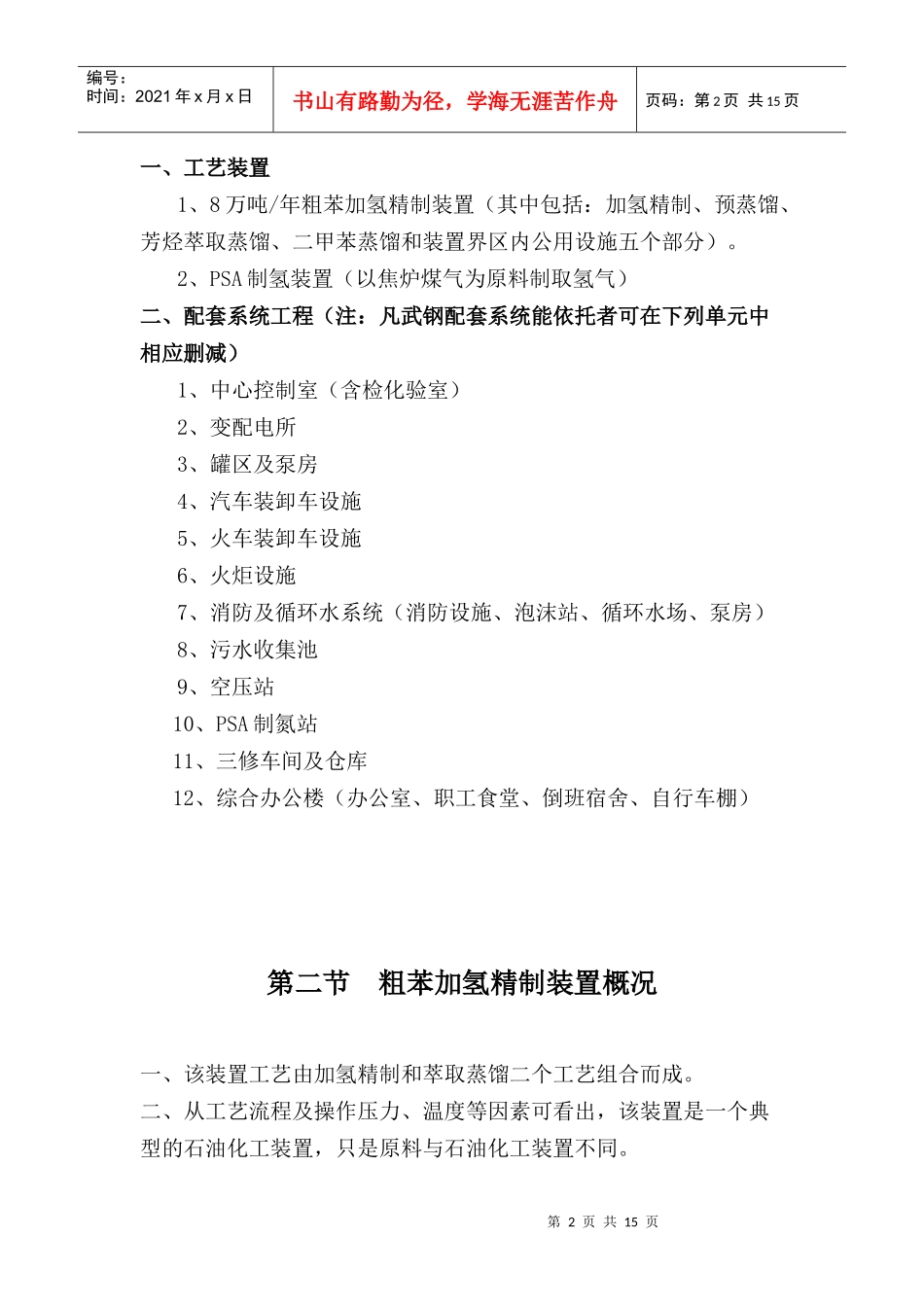

武钢集团公司8万吨年粗苯加氢精制工程项目实施建议方案(DOC 19)_第2页
2/15

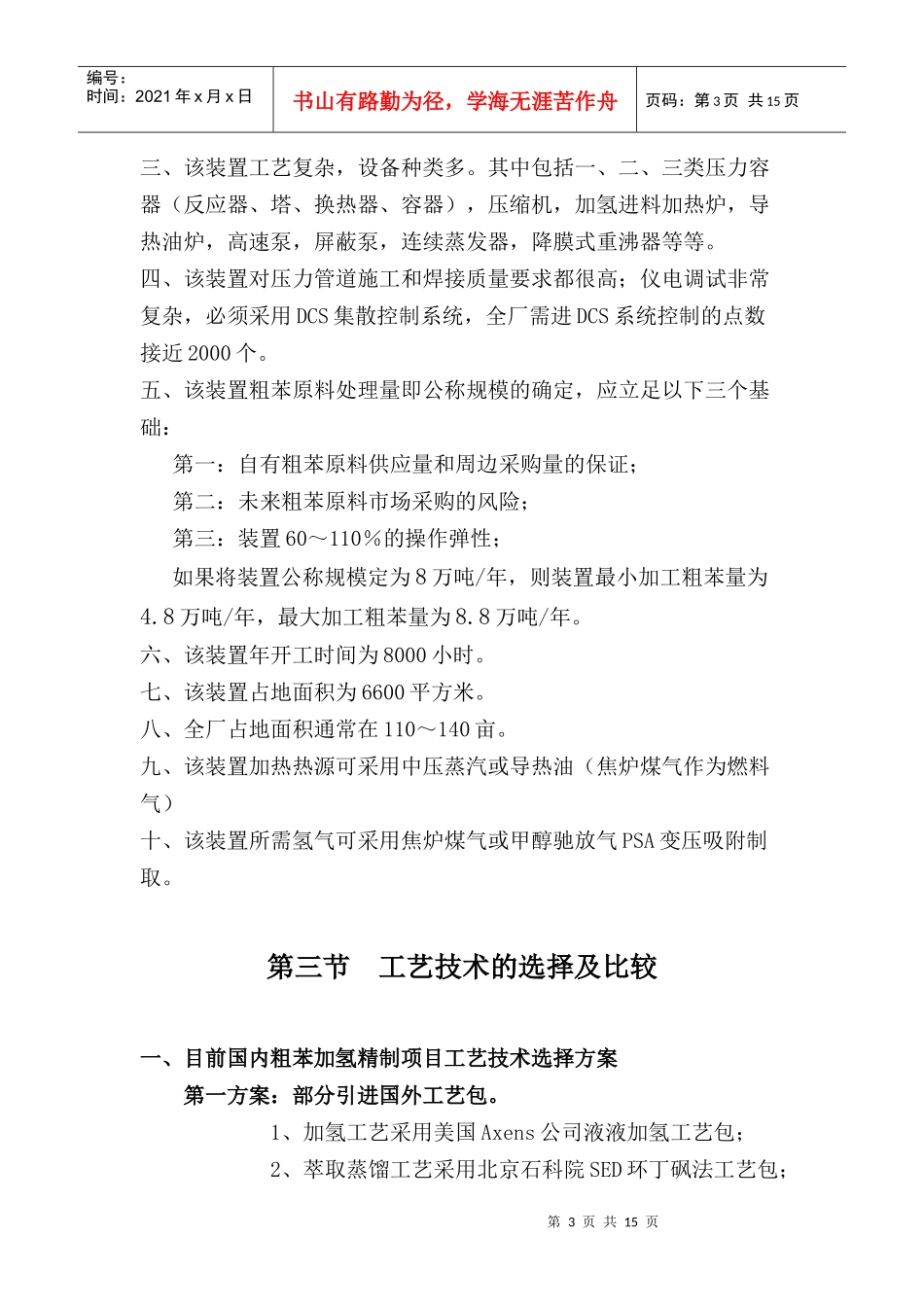

武钢集团公司8万吨年粗苯加氢精制工程项目实施建议方案(DOC 19)_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页武钢集团公司8万吨/年粗苯加氢精制工程项目实施建议方案(中美合资)美阳国际工程设计公司第一节项目建设范围第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页一、工艺装置1、8万吨/年粗苯加氢精制装置(其中包括:加氢精制、预蒸馏、芳烃萃取蒸馏、二甲苯蒸馏和装置界区内公用设施五个部分)。2、PSA制氢装置(以焦炉煤气为原料制取氢气)二、配套系统工程(注:凡武钢配套系统能依托者可在下列单元中相应删减)1、中心控制室(含检化验室)2、变配电所3、罐区及泵房4、汽车装卸车设施5、火车装卸车设施6、火炬设施7、消防及循环水系统(消防设施、泡沫站、循环水场、泵房)8、污水收集池9、空压站10、PSA制氮站11、三修车间及仓库12、综合办公楼(办公室、职工食堂、倒班宿舍、自行车棚)第二节粗苯加氢精制装置概况一、该装置工艺由加氢精制和萃取蒸馏二个工艺组合而成。二、从工艺流程及操作压力、温度等因素可看出,该装置是一个典型的石油化工装置,只是原料与石油化工装置不同。第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页三、该装置工艺复杂,设备种类多。其中包括一、二、三类压力容器(反应器、塔、换热器、容器),压缩机,加氢进料加热炉,导热油炉,高速泵,屏蔽泵,连续蒸发器,降膜式重沸器等等。四、该装置对压力管道施工和焊接质量要求都很高;仪电调试非常复杂,必须采用DCS集散控制系统,全厂需进DCS系统控制的点数接近2000个。五、该装置粗苯原料处理量即公称规模的确定,应立足以下三个基础:第一:自有粗苯原料供应量和周边采购量的保证;第二:未来粗苯原料市场采购的风险;第三:装置60~110%的操作弹性;如果将装置公称规模定为8万吨/年,则装置最小加工粗苯量为4.8万吨/年,最大加工粗苯量为8.8万吨/年。六、该装置年开工时间为8000小时。七、该装置占地面积为6600平方米。八、全厂占地面积通常在110~140亩。九、该装置加热热源可采用中压蒸汽或导热油(焦炉煤气作为燃料气)十、该装置所需氢气可采用焦炉煤气或甲醇驰放气PSA变压吸附制取。第三节工艺技术的选择及比较一、目前国内粗苯加氢精制项目工艺技术选择方案第一方案:部分引进国外工艺包。1、加氢工艺采用美国Axens公司液液加氢工艺包;2、萃取蒸馏工艺采用北京石科院SED环丁砜法工艺包;第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页第二方案:全部采用国产化工艺技术。1、加氢工艺采用英国独资公司与国内二家单位共同优化国内现有引进高温法和低温法粗苯加氢工艺所开发的新加氢工艺;2、萃取蒸馏工艺采用北京石科院SED环丁砜法工艺包;第三方案:全套引进德国Uhde公司KK法工艺包。二、建设粗苯加氢精制项目应重点关注的三大要素1、产品质量(决定市场销售及占有率)2、建设投资(决定投资回收期)3、消耗指标(决定装置运行成本)三、产品质量决定工艺技术的选择1、纯苯质量(1)纯苯主要消费领域:化学工业约占纯苯总消费量的71%;轻工业约占2%;医药工业约占0.5%;其它方面约占26.5%。(2)以纯苯为原料的下游化工装置:以纯苯为原料的化工装置众多,主要有(高端市场)苯乙烯、(低端市场)苯酚、烷基苯、环己酮、氯化苯、硝基苯、顺酐等。(3)纯苯最大的销售市场:苯乙烯装置(以苯乙烯为原料可生产合成树脂、聚苯乙烯、ABS、SBS、合成橡胶、丁苯橡胶等多种聚合物,市场份额很大)(4)焦化纯苯占全国纯苯产量的比例:3.5%(另:37%的纯苯来自炼油厂催化重整生成油,38%来自乙烯裂解汽油,7%来自甲苯歧化,6%来自加氢脱烷基。)第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页(5)纯苯质量决定市场销售定位:是满足高端市场苯乙烯对纯苯原料的要求?,还是满足低端市场对纯苯原料的要求?(6)高端市场苯乙烯装置对纯苯的质量要求:关键指标:总N≤0.5ppm(此项指标也是宝钢确定...
