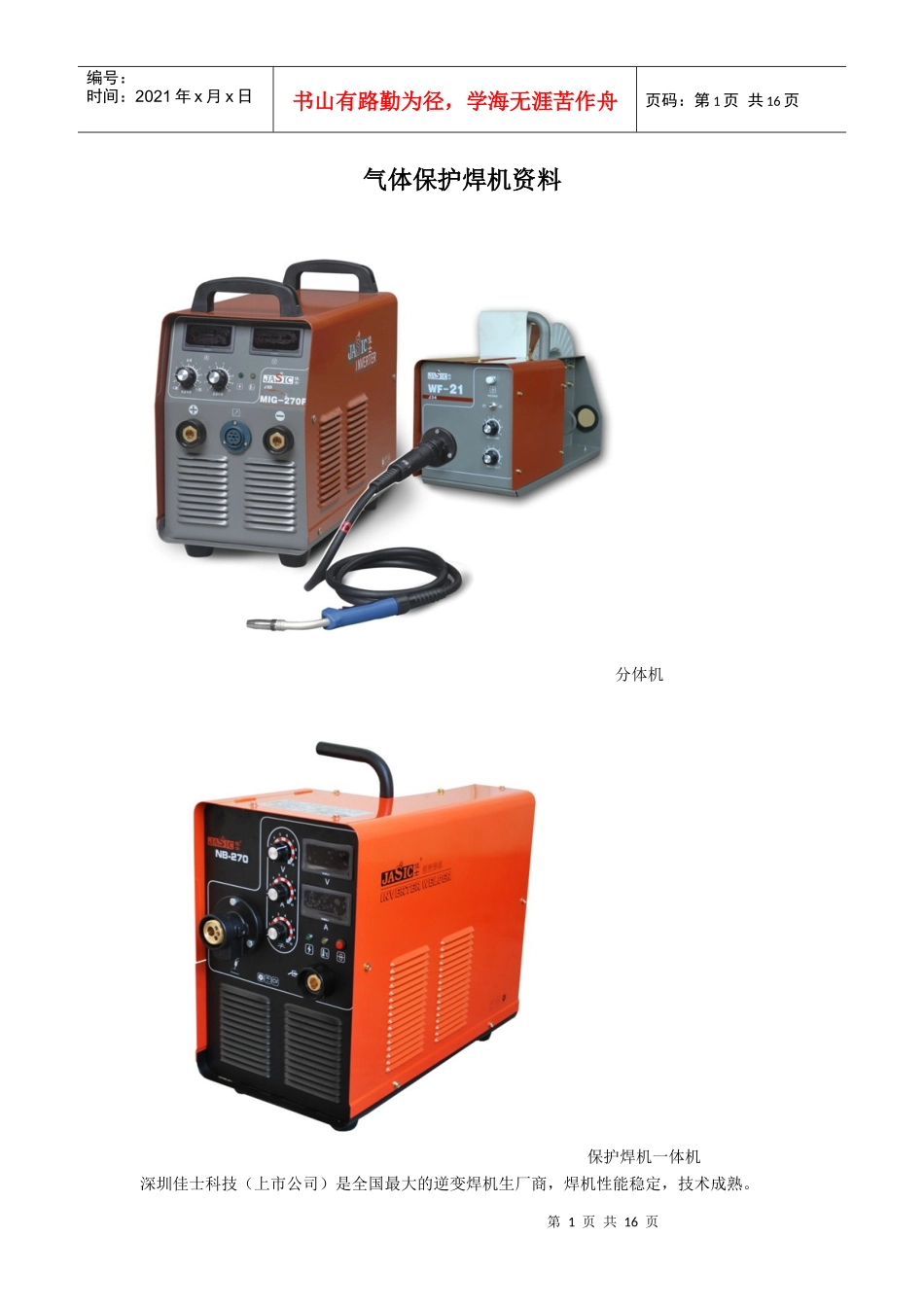

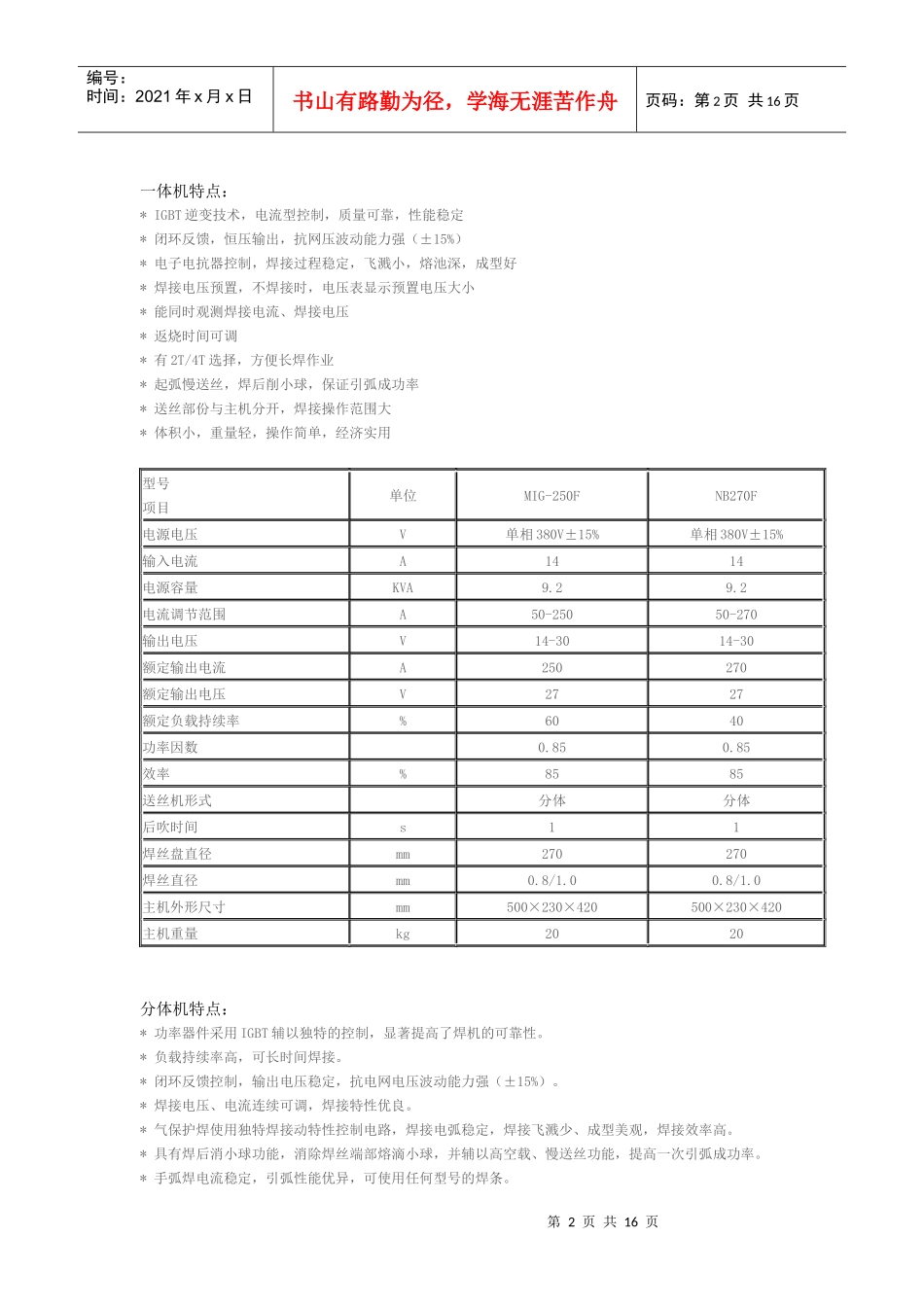

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页气体保护焊机资料分体机保护焊机一体机深圳佳士科技（上市公司）是全国最大的逆变焊机生厂商，焊机性能稳定，技术成熟。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页一体机特点：*IGBT逆变技术，电流型控制，质量可靠，性能稳定*闭环反馈，恒压输出，抗网压波动能力强（±15%）*电子电抗器控制，焊接过程稳定，飞溅小，熔池深，成型好*焊接电压预置，不焊接时，电压表显示预置电压大小*能同时观测焊接电流、焊接电压*返烧时间可调*有2T/4T选择，方便长焊作业*起弧慢送丝，焊后削小球，保证引弧成功率*送丝部份与主机分开，焊接操作范围大*体积小，重量轻，操作简单，经济实用型号项目单位MIG-250FNB270F电源电压V单相380V±15%单相380V±15%输入电流A1414电源容量KVA9.29.2电流调节范围A50-25050-270输出电压V14-3014-30额定输出电流A250270额定输出电压V2727额定负载持续率%6040功率因数0.850.85效率%8585送丝机形式分体分体后吹时间s11焊丝盘直径mm270270焊丝直径mm0.8/1.00.8/1.0主机外形尺寸mm500×230×420500×230×420主机重量kg2020分体机特点：*功率器件采用IGBT辅以独特的控制，显著提高了焊机的可靠性。*负载持续率高，可长时间焊接。*闭环反馈控制，输出电压稳定，抗电网电压波动能力强（±15%）。*焊接电压、电流连续可调，焊接特性优良。*气保护焊使用独特焊接动特性控制电路，焊接电弧稳定，焊接飞溅少、成型美观，焊接效率高。*具有焊后消小球功能，消除焊丝端部熔滴小球，并辅以高空载、慢送丝功能，提高一次引弧成功率。*手弧焊电流稳定，引弧性能优异，可使用任何型号的焊条。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页*逆变频率为30KHz，显著减小了焊机的体积和重量。*显著减少的铜铁损，明显提高了焊机的整机效率，节能效果显著。*开关频率在声频以外，几乎消除了噪音污染。主要技术参数型号项目单位MIG-250F(J33)NB-270F(J50)电源电压V三相380V±15%三相380V±15%输入电流A1414电源容量KVA9.29.2电流调节范围A50-25050-270输出电压V14-3014-30额定输出电流A250270额定输出电压V2727额定负载持续率%6040功率因数0.850.85效率%8585送丝机形式分体分体后吹时间s11焊丝盘直径mm270270焊丝直径mm0.8/1.00.8/1.0主机外形尺寸mm500×230×420500×230×420主机重量kg2020送丝机外形尺寸mm560×230×360560×230×360送丝机重量kg88适用板厚mm0.8以上0.8以上绝缘等级FF防护等级IP21SIP21S第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页主要功能及结构特点:*IGBT逆变技术，电流型控制，质量可靠，性能稳定*闭环反馈控制，恒压输出，抗网压波动能力强（±15%）*电子电抗器控制，焊接电弧稳定，飞溅小，熔池深，成型美观，焊接效率高*起弧慢送丝，焊后削小球，保证引弧成功率*体积小，重量轻，操作简单，经济实用*显著减少的铜铁损，明显提高了焊机的整机效率，节能效果显著*焊接电压连续可调，与焊接电流达到精确匹配，焊接特性优良*开关频率在声频以外，几乎消除了噪音污染*拥有自保持/收弧功能操作方式，适合不同的焊接需求*NBC-500(J1810)应用特殊工业设计，具有三防功能，仿水，仿尘，防酸型号项目单位NBC-350(J1601)NBC-500(J18)输入电源电压频率V/Hz三相380V±15%50/60Hz输入电流A2137额定输入电源容量KVA1424.6输出电流调节范围A50-35060-500输出电压调节范围V15-3615-46负载持续率%6060第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页功率因数0.930.93效率%8585送丝机型式分体式分体式送丝速度m/min1.5-161.5-16焊丝盘直径mm270270焊丝直径mm1.0/1.21.0/1.2/1.6主机重量Kg3245主机外形尺寸mm570×285×470610×335×640绝缘等级FF防护等级IP21SIP21S林肯焊机：第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共...
