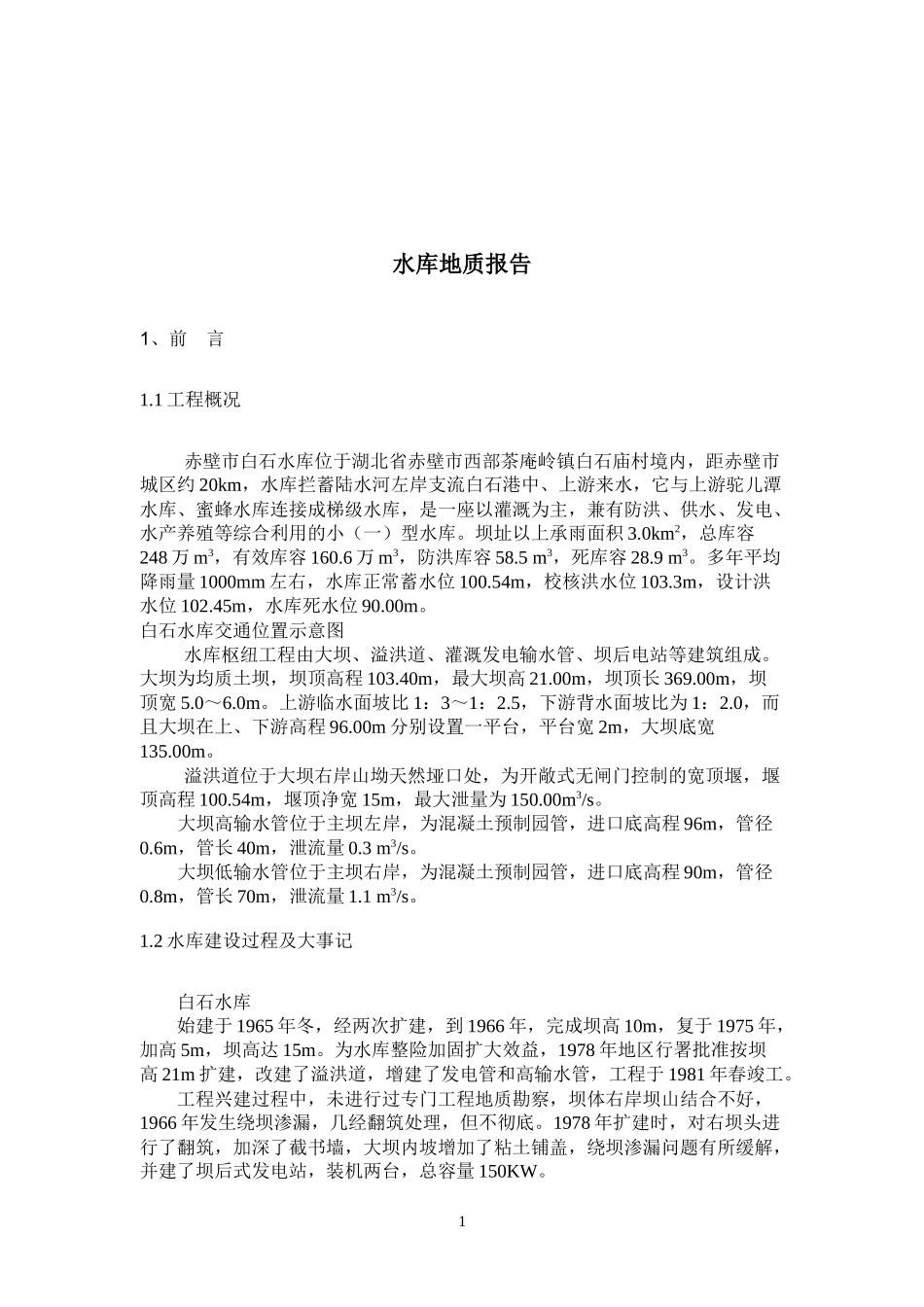

水库地质报告1、前言1.1工程概况赤壁市白石水库位于湖北省赤壁市西部茶庵岭镇白石庙村境内，距赤壁市城区约20km，水库拦蓄陆水河左岸支流白石港中、上游来水，它与上游驼儿潭水库、蜜蜂水库连接成梯级水库，是一座以灌溉为主，兼有防洪、供水、发电、水产养殖等综合利用的小（一）型水库。坝址以上承雨面积3.0km2，总库容248万m3，有效库容160.6万m3，防洪库容58.5m3，死库容28.9m3。多年平均降雨量1000mm左右，水库正常蓄水位100.54m，校核洪水位103.3m，设计洪水位102.45m，水库死水位90.00m。白石水库交通位置示意图水库枢纽工程由大坝、溢洪道、灌溉发电输水管、坝后电站等建筑组成。大坝为均质土坝，坝顶高程103.40m，最大坝高21.00m，坝顶长369.00m，坝顶宽5.0～6.0m。上游临水面坡比1：3～1：2.5，下游背水面坡比为1：2.0，而且大坝在上、下游高程96.00m分别设置一平台，平台宽2m，大坝底宽135.00m。溢洪道位于大坝右岸山坳天然垭口处，为开敞式无闸门控制的宽顶堰，堰顶高程100.54m，堰顶净宽15m，最大泄量为150.00m3/s。大坝高输水管位于主坝左岸，为混凝土预制园管，进口底高程96m，管径0.6m，管长40m，泄流量0.3m3/s。大坝低输水管位于主坝右岸，为混凝土预制园管，进口底高程90m，管径0.8m，管长70m，泄流量1.1m3/s。1.2水库建设过程及大事记白石水库始建于1965年冬，经两次扩建，到1966年，完成坝高10m，复于1975年，加高5m，坝高达15m。为水库整险加固扩大效益，1978年地区行署批准按坝高21m扩建，改建了溢洪道，增建了发电管和高输水管，工程于1981年春竣工。工程兴建过程中，未进行过专门工程地质勘察，坝体右岸坝山结合不好，1966年发生绕坝渗漏，几经翻筑处理，但不彻底。1978年扩建时，对右坝头进行了翻筑，加深了截书墙，大坝内坡增加了粘土铺盖，绕坝渗漏问题有所缓解，并建了坝后式发电站，装机两台，总容量150KW。1工程运行过程中的主要险情：1）南坝段坝后散浸，坝基渗水，坝脚高水位时明显有水渗出。2）北坝段（主河槽段）96m高程下游坝坡普遍散浸，右坝肩散浸，并局部集中渗水。3）溢洪道两岸强风化层、残坡积层跨塌不断。4）坝前迎水面护坡不完善，抗冲能力差，护坡潜在不稳。1.3勘察目的及技术要求本阶段勘察的目的任务是：1）收集区域地质、地震记录及相关工程资料，评价区域地壳稳定性，确定场区地震动参数及地震基本烈度。2）复核场区地质构造、地层岩性，调查岩体风化特性、节理裂隙发育规律，研究岩体完整性、透水性、稳定性及物理力学特性等。3）收集、了解大坝施工时的土料场、石料场情况。4）了解大坝清基、基础处理情况，分析坝基渗漏原因。5）研究坝体物质组成、碾压密实性、透水性、天然状态等特征，评价坝体质量，分析险情产生原因，提出处理意见。6）研究溢洪道地质构造、地层岩性，评价边坡及抗冲稳定性。7）研究高低发电输水隧洞工程地质条件。8）了解大坝除险加固工程所需天然建筑材料情况。本次勘察除满足安全鉴定设计要求外，主要遵循以下规程规范：（1）“水利水电工程地质勘察规范”（GB5028-99）（2）“土工试验规程”（SD128-84）（3）“碾压土石坝设计规范”（SL274-2001）（4）“水库大坝安全详价导则”（SL258-2000）（5）《水利水电工程地质勘察规范》（GB50287-99）1.5勘察过程及完成工作量本工程兴建前，未进行过专门工程地质勘察，前期地质资料仅有相关的1:20万区域地质图及区域地质报告。为配合水库大坝等建筑物安全鉴定工作，受业主委托，进行了相应地勘工作。地勘工作主要有地质测绘、地质钻探、险情调查、现场原位测试、室内土工试验、内业整理、编绘地质报告等。野外地勘工作于2004年4月间完成，内业成果于5月间完成，共完成地勘工作详见工作量统计表。石人泉水库大坝安全鉴定地质勘探工作量统计表表1—1工作项目单位数量钻孔及钻探进尺个/m8/158.1钻孔注水试验段16钻孔压水试验段62钻孔标贯试验次0室内土工试验常规件16渗透件5颗分件6击实件2水质分析件2地质测绘（1：1000）Km20.7天然建材调查Km24本报告采用黄海高程系统，地形图由湖北省赤壁市水利局提供。2、区域地质概况2.1地形地貌湖北省赤壁市石人泉水库场区...
