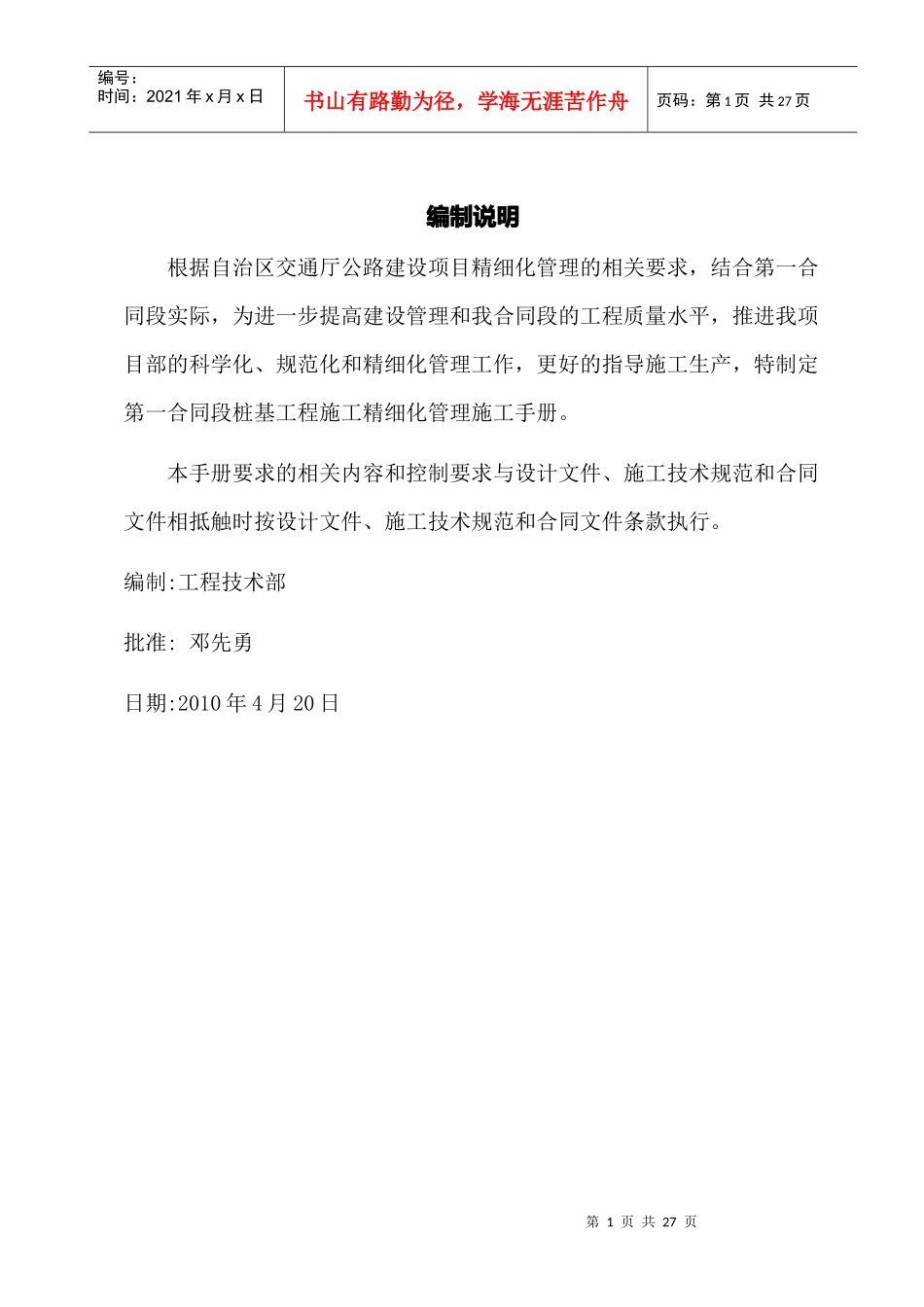

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页编制说明根据自治区交通厅公路建设项目精细化管理的相关要求，结合第一合同段实际，为进一步提高建设管理和我合同段的工程质量水平，推进我项目部的科学化、规范化和精细化管理工作，更好的指导施工生产，特制定第一合同段桩基工程施工精细化管理施工手册。本手册要求的相关内容和控制要求与设计文件、施工技术规范和合同文件相抵触时按设计文件、施工技术规范和合同文件条款执行。编制:工程技术部批准:邓先勇日期:2010年4月20日第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页奎克高速公路工程第一合同段桩基工程精细化管理施工手册一、质量目标严格按照合同文件、设计文件、桥涵施工技术规范和检验评定标准控制要求组织施工，工程一次验交合格率100%，分项工程评分95分以上，质量等级为合格。二、执行的标准《公路桥涵施工技术规范》JTJ041-2000；《钢筋混凝土用钢》GB1499.1-2008；《钢筋混凝土用钢》GB1499.2-2007；《钢筋焊接及验收规程》JGJ18-2003；《公路工程基桩动测技术规程》JTG／TF81-2004；《公路工程水泥及水泥混凝土试验规程》JTGE30-2005；《混凝土用水标准》JGJ63-2006；《混凝土外加剂应用技术规范》GB50119-2003；《公路工程质量检验评定标准》JTGF80／1-2004；奎克高速公路工程第一合同段合同文件等。三、材料严格按照执行办、公司及项目部材料管理办法对原材料进行管理，建立健全材料登记台帐。根据公司相关规定，选择评审通过的合格供应商，组织采购。购进材料严格执行进场检验和监理报检。所有材料均检验合格后方可用于桩基工程，且检验频次满足要求。四、设备根据工作量，分项工程主要施工机械安排见下表。序号设备名称规格型号数量进场日期技术状况1砼拌合站HZS7522009.10良好2挖掘机PC22022009.10良好3装载机ZL30022009.10良好4柴油发电机250KVA12009.10良好5汽车起重机25T12009.10良好6交流电焊机BX31552009.10良好7对焊机UN-15012009.10良好8钢筋弯曲机GW4012009.10良好9电力变压器315KVA22010.4良好第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页10钢筋切断机GQ4012009.10良好11旋挖钻机220型32009.10良好12潜水泵82009.10良好13泥浆泵82009.10良好14混凝土运输车12m342009.10良好15泥浆比重仪62009.10良好16泥浆稠度仪62009.10良好17旋流除砂器净化泥浆12009.10良好五、人员分项工程负责人1人、技术负责人1人、安全员1人、施工员1人，质检人员1人、实验员1人、测量员1人、特种机械操作手10人、运输车司机12人、工人60人。六、工艺要求6.1施工要点（控制重点）1、护筒埋设:护筒既保护孔口壁，又是钻孔的导向，则护筒的平面位置和垂直度要保证。为防止漏浆、跑浆，护筒周围土要夯实，最好用粘土封口。为防止地表污水流入，护筒要高出地面15～30cm。2、稳定液:一要控制泥浆的比重在1.05～1.10之间，二要粘度在19s～23s，含砂率小于8%，定期测试稳定液的各项技术指标，出现问题及时解决。3、孔底沉渣:旋挖钻斗的切削、提升上屑的机理与常见回转钻进的正、反循环成孔的切削、提升形式完全不同，前者是通过钻斗把孔底原状土切削成条状载入钻斗提升出土，后者是通过钻头把孔底原状土打碎由泥浆循环带出土面。前者底部面缓，钻至设计标高对土的扰动很小，没有聚渣漏斗，所以要加强稳定液的管理，控制固相含量，提高粘度，防止快速沉淀,还要控制终孔前二钻斗的旋挖量。4、复测孔深及稳定液比重:为保证灌注桩质量，浇筑混凝土前，一要检查孔底泥浆的比重是否小于1.10,否则采取换浆处理。二要检查孔的深度，判断是否有孔壁坍塌现象，若有，用旋挖钻机二次清孔，达到设计深度后方可安装导管。5、导管:导管在使用前必须作密封性检查，接头严密，不漏水、不漏浆。导管上料斗的体积，由桩径、桩长和导管埋入混凝土中的深度来确定，料斗体积应大些为好，确保首批浇筑混凝土的埋管深度。第4页共27页第3页共27页平整场地明挖基坑测定桩位挖埋护筒钻机就位钻进制作护筒中间检查...
