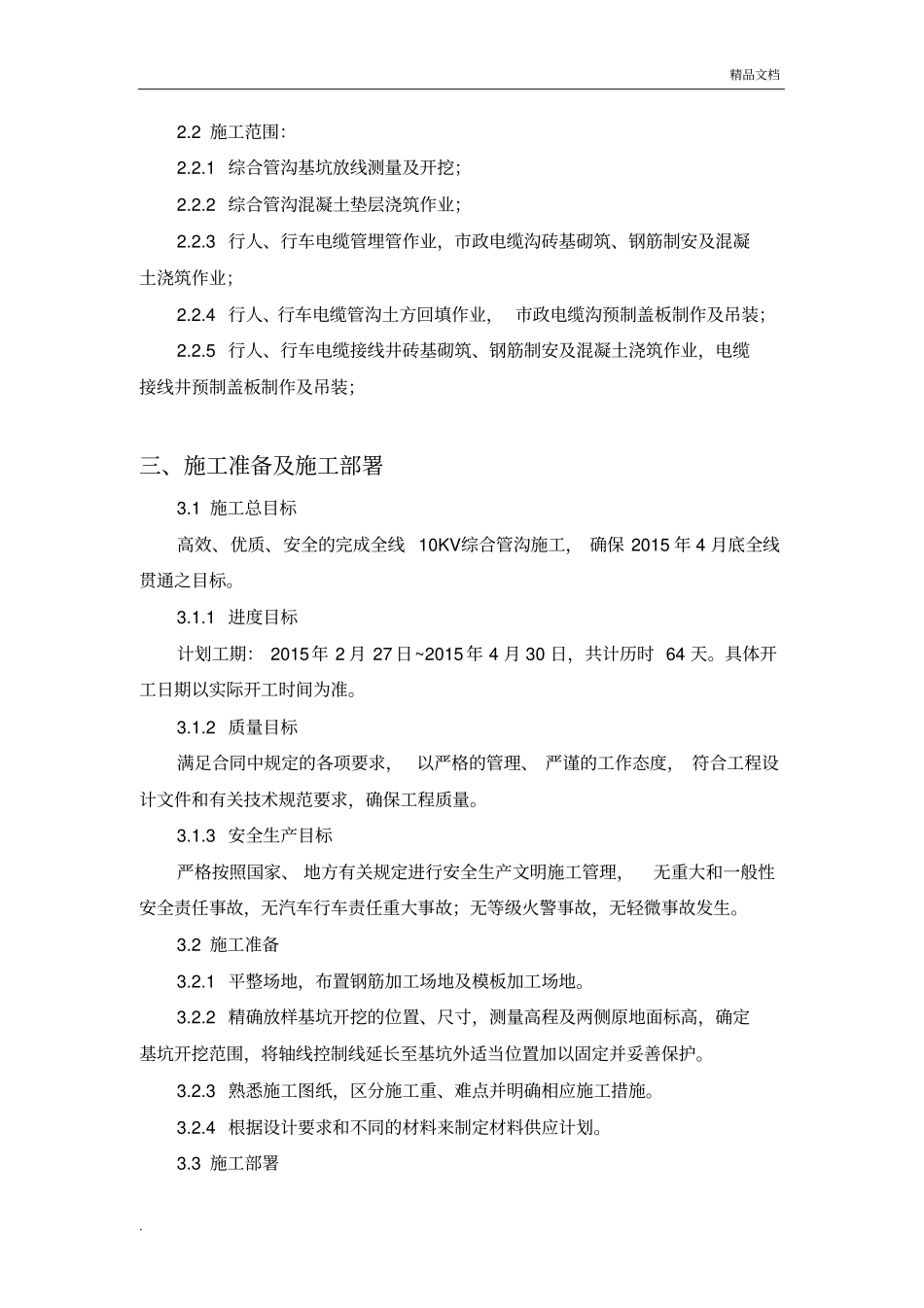

精品文档.10KV综合管沟土建施工技术方案一、工程概况1.1工程简介本工程位于江门市蓬江区，交通便利，供水、供电到位，工程起点里程K24+700,终点里程K27+100。因道路扩建配合沿线10KV线路迁移及预留后期通道，故在沿线新建10KV电力综合管沟，全线按6回、12回埋管及12回电缆沟设计。1.2主要工程量本工程共新建12线行车埋管1043m，12线行人埋管552m，6线行人埋管918m，12线电缆沟988m；新建行人直线井24座，行人三通井19座，行人四通井4座，行车直线井14座，行车三通井3座，行车四通井4座，中间接头井2座。二、编制依据2.1编制依据：2.1.1《广佛江快速通道江门段（江杜路-迎宾西路）10KV综合管沟土建工程施工设计图层》2.1.2《广佛江快速通道江门段（迎宾西路-西区工业路）10KV综合管沟土建工程施工设计图层》2.1.3《广佛江快速通道江门段（西区工业路-龙湾路）10KV综合管沟土建工程施工设计图层》2.1.4《广佛江快速通道江门段辅道工程（西环路隧道-五邑路）段K19+000~K23+100、K24+700~K27+100施工图设计第一册》2.1.5《工程测量规范》（GB50026-2007）2.1.6《土工试验方法标准》（GBT50123-99）2.1.7《土的工程分类标准》（GB/T50145-2007）2.1.8《混凝土结构工程施工质量验收规范》（GB50204-2002）2.1.9《砌体工程施工质量验收规范》（GB50203－2011）精品文档.2.2施工范围：2.2.1综合管沟基坑放线测量及开挖；2.2.2综合管沟混凝土垫层浇筑作业；2.2.3行人、行车电缆管埋管作业，市政电缆沟砖基砌筑、钢筋制安及混凝土浇筑作业；2.2.4行人、行车电缆管沟土方回填作业，市政电缆沟预制盖板制作及吊装；2.2.5行人、行车电缆接线井砖基砌筑、钢筋制安及混凝土浇筑作业，电缆接线井预制盖板制作及吊装；三、施工准备及施工部署3.1施工总目标高效、优质、安全的完成全线10KV综合管沟施工，确保2015年4月底全线贯通之目标。3.1.1进度目标计划工期：2015年2月27日~2015年4月30日，共计历时64天。具体开工日期以实际开工时间为准。3.1.2质量目标满足合同中规定的各项要求，以严格的管理、严谨的工作态度，符合工程设计文件和有关技术规范要求，确保工程质量。3.1.3安全生产目标严格按照国家、地方有关规定进行安全生产文明施工管理，无重大和一般性安全责任事故，无汽车行车责任重大事故；无等级火警事故，无轻微事故发生。3.2施工准备3.2.1平整场地，布置钢筋加工场地及模板加工场地。3.2.2精确放样基坑开挖的位置、尺寸，测量高程及两侧原地面标高，确定基坑开挖范围，将轴线控制线延长至基坑外适当位置加以固定并妥善保护。3.2.3熟悉施工图纸，区分施工重、难点并明确相应施工措施。3.2.4根据设计要求和不同的材料来制定材料供应计划。3.3施工部署精品文档.3.3.1人员配备序号工种人数分工任务1技术总工1技术总负责2领工员4现场指挥协调3技术员2施工中技术指导4试验员2现场检测5机械操作手6机械操作6施工人员32负责现场具体施工7测量员2测量放线8安全员2安全检查3.3.2机械配备序号名称型号数量1挖掘机PC22042装载机WA180-313压路机5t14自卸车20t85混凝土切割机MZ36026炮机SK20027洒水车15t1四、主要施工技术方案4.1工艺流程测量放线作业→混凝土路面切割及破除作业→基坑开挖作业→C15混凝土垫层浇筑作业→放线→电缆管铺设/市政电缆沟砌筑/砖结构电缆井砌筑/混凝土结构电缆井底板浇筑→标高测量→混凝土井圈钢筋绑扎及支模→混凝土浇筑作业→附属设施安装→砖基结构内壁及地面抹灰→白蚁防治→基坑分层回填压实作业4.2轴线及高程控制4.2.1轴向整体高程控制精品文档.根据施工图纸给出的坐标里程，本工程段内10KV综合管沟除部分横穿管外，绝大部分管沟位于江门大道拓建改造后的辅道人行道内，测量组通过GPS设备对全线进行综合管沟放线，每隔20米里程间距放点测量一次，并用红色喷漆做好记号，记录里程、偏距信息和标高信息。由于综合管线改迁所参考的标高体系为在建的广佛江快速通道改扩建工程辅道的标高体系，故必须以在建辅道的标高为基准进行标高控制。4.2.2沟槽高程控制4.2.2.1用两个高程控制点为一环进行临时水准点测设及校核，其闭合差不大于20（L为两点间水平距离,以千米计）。临...
