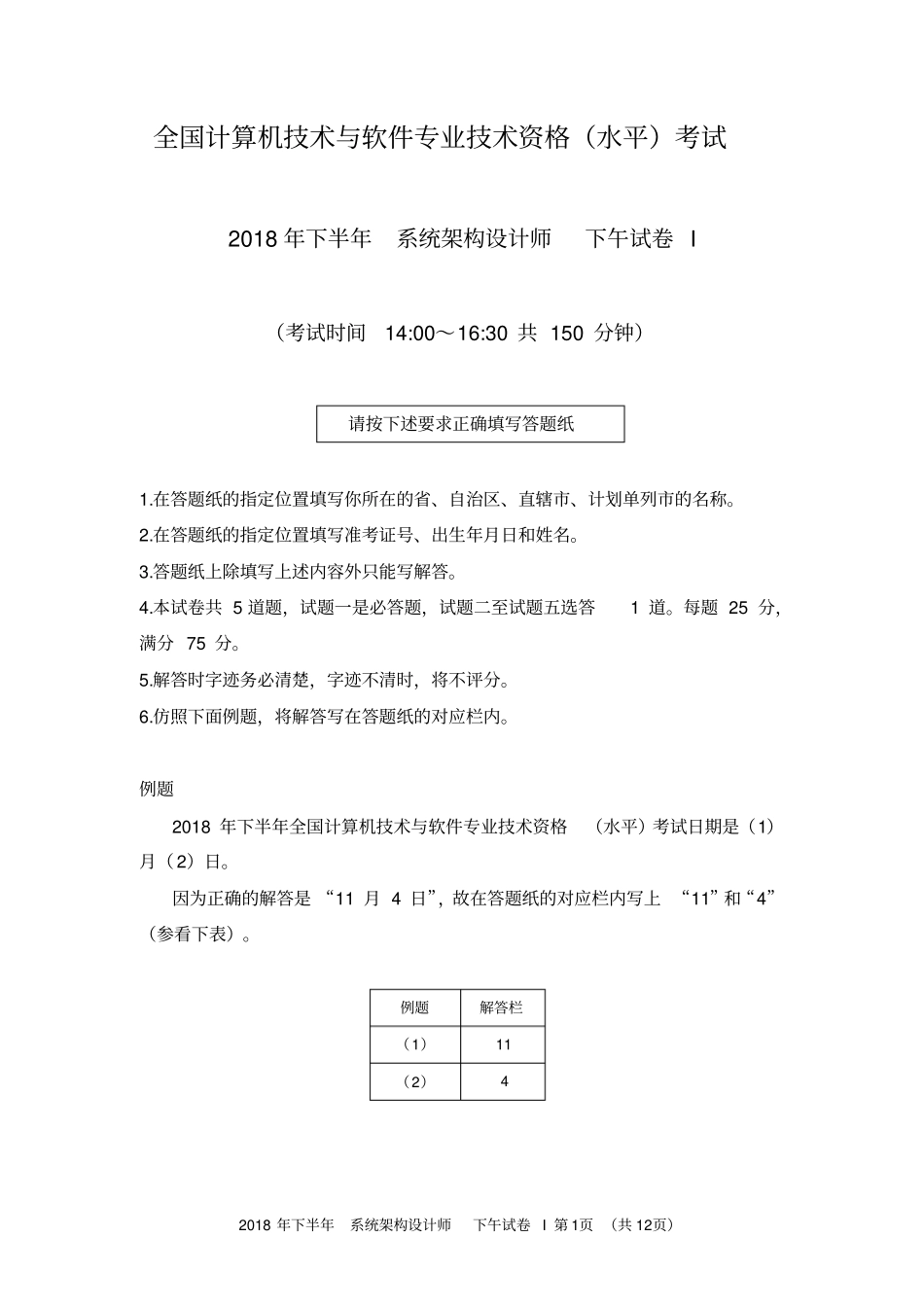

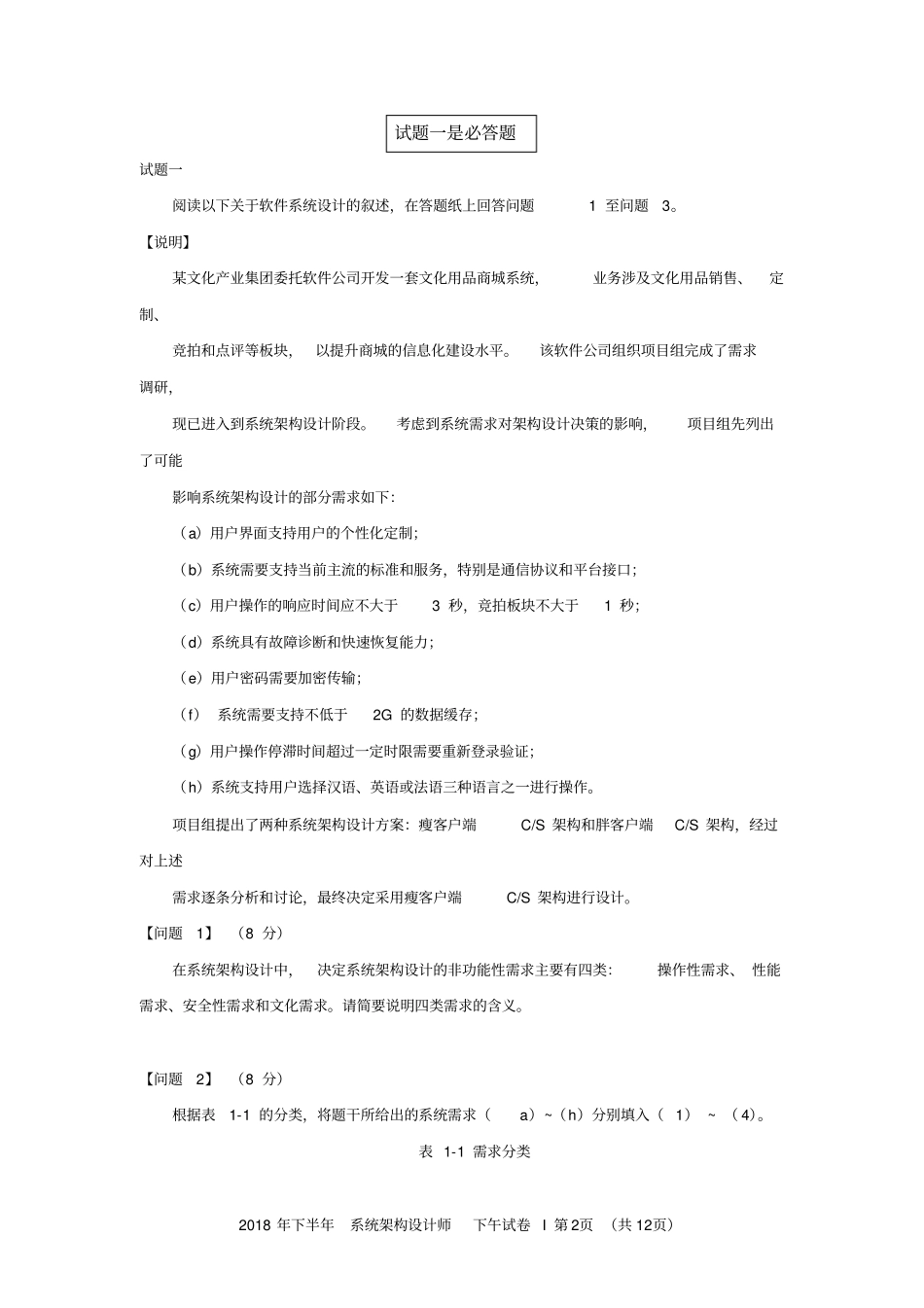

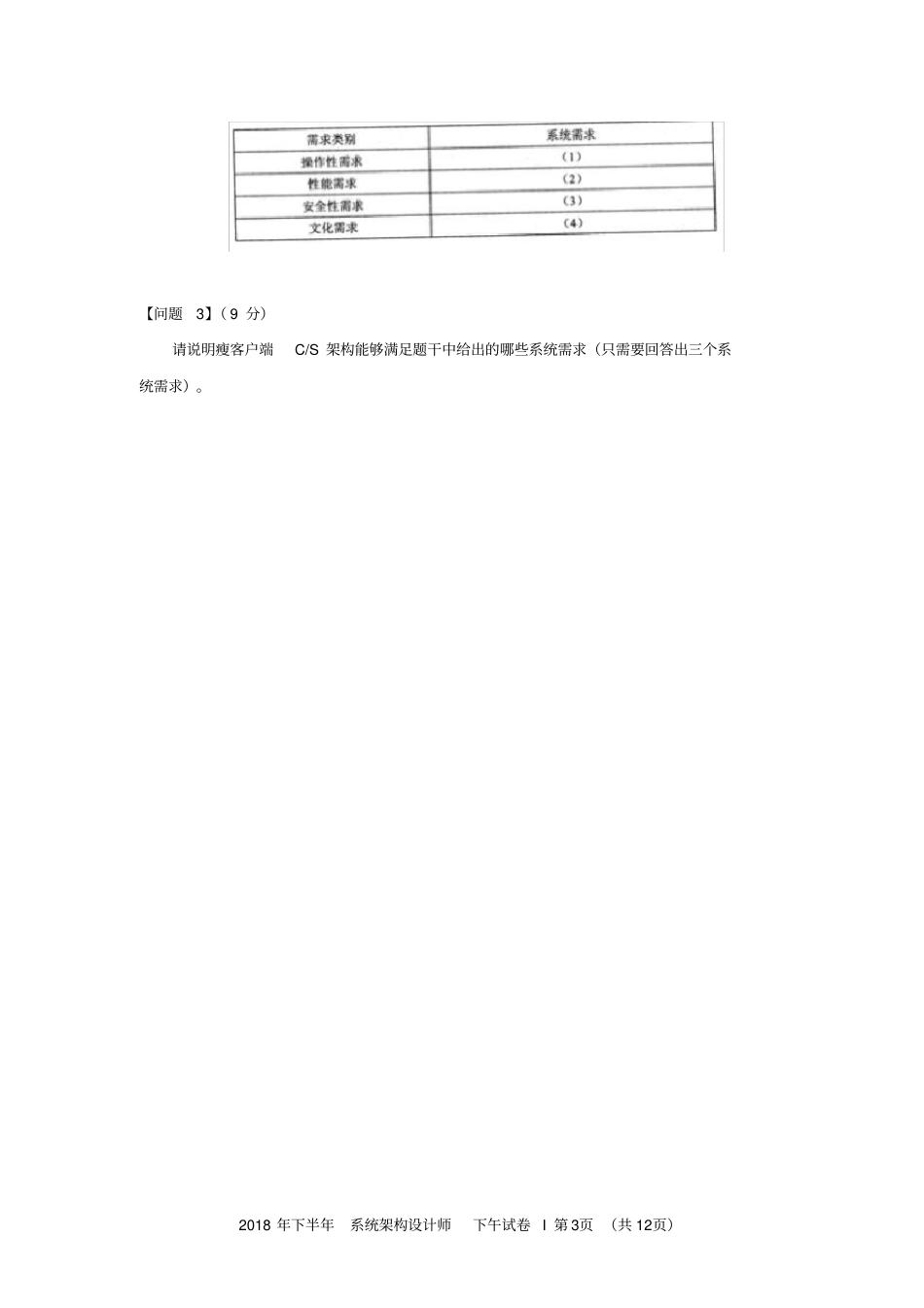

2018年下半年系统架构设计师下午试卷I第1页（共12页）全国计算机技术与软件专业技术资格（水平）考试2018年下半年系统架构设计师下午试卷I（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共5道题，试题一是必答题，试题二至试题五选答1道。每题25分，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2018年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“11月4日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。例题解答栏（1）11（2）42018年下半年系统架构设计师下午试卷I第2页（共12页）试题一是必答题试题一阅读以下关于软件系统设计的叙述，在答题纸上回答问题1至问题3。【说明】某文化产业集团委托软件公司开发一套文化用品商城系统，业务涉及文化用品销售、定制、竞拍和点评等板块，以提升商城的信息化建设水平。该软件公司组织项目组完成了需求调研，现已进入到系统架构设计阶段。考虑到系统需求对架构设计决策的影响，项目组先列出了可能影响系统架构设计的部分需求如下：（a）用户界面支持用户的个性化定制；（b）系统需要支持当前主流的标准和服务，特别是通信协议和平台接口；（c）用户操作的响应时间应不大于3秒，竞拍板块不大于1秒；（d）系统具有故障诊断和快速恢复能力；（e）用户密码需要加密传输；（f）系统需要支持不低于2G的数据缓存；（g）用户操作停滞时间超过一定时限需要重新登录验证；（h）系统支持用户选择汉语、英语或法语三种语言之一进行操作。项目组提出了两种系统架构设计方案：瘦客户端C/S架构和胖客户端C/S架构，经过对上述需求逐条分析和讨论，最终决定采用瘦客户端C/S架构进行设计。【问题1】（8分）在系统架构设计中，决定系统架构设计的非功能性需求主要有四类：操作性需求、性能需求、安全性需求和文化需求。请简要说明四类需求的含义。【问题2】（8分）根据表1-1的分类，将题干所给出的系统需求（a）~（h）分别填入（1）~（4）。表1-1需求分类2018年下半年系统架构设计师下午试卷I第3页（共12页）【问题3】（9分）请说明瘦客户端C/S架构能够满足题干中给出的哪些系统需求（只需要回答出三个系统需求）。2018年下半年系统架构设计师下午试卷I第4页（共12页）从下列的4道试题（试题二至试题五）中任选2道解答。如果解答的试题数超过2道，则题号小的2道解答有效。试题二阅读以下关于软件系统建模的叙述，在答题纸上回答问题1至问题3。【说明】某公司欲建设一个房屋租赁服务系统，统一管理房主和租赁者的信息，提供快捷的租赁服务。本系统的主要功能描述如下：1.登记房主信息。记录房主的姓名、住址、身份证号和联系电话等信息，并写入房主信息文件。2.登记房屋信息。记录房屋的地址、房屋类型（如平房、带阳台的楼房、独立式住宅等）、楼层、租金及房屋状态（待租赁、已出租）等信息，并写入房屋信息文件。一名房主可以在系统中登记多套待租赁的房屋。3.登记租赁者信息。记录租赁者的个人信息，包括：姓名、性别、住址、身份证号和电话号码等，并写入租赁者信息文件。4.安排看房。已经登记在系统中的租赁者，可以从待租赁房屋列表中查询待租赁房屋信息。租赁者可以提出看房请求，系统安排租赁者看房。对于每次看房，系统会生成一条看房记录并将其写入看房记录文件中。5.收取手续费。房主登记完房屋后，系统会生成一份费用单，房主根据费用单交纳相应的费用。6.变更房屋状态。当租赁者与房主达成租房或退房协议后，房主向系统提交变更房屋状态的请求。系统将根据房主的请求，修改房屋信息文件。2018年下半年系统架构设计师下午试卷I第5页（共12页）图2-1房屋租赁服务系统顶层DFD【问题1】（12分）若采用结构化方法对房屋租赁服务系统进行分析，得到如图2-1所示的顶层DFD。使用题干中给出的词语，给出图2-1中外部实体E1~E2、加工P1...
