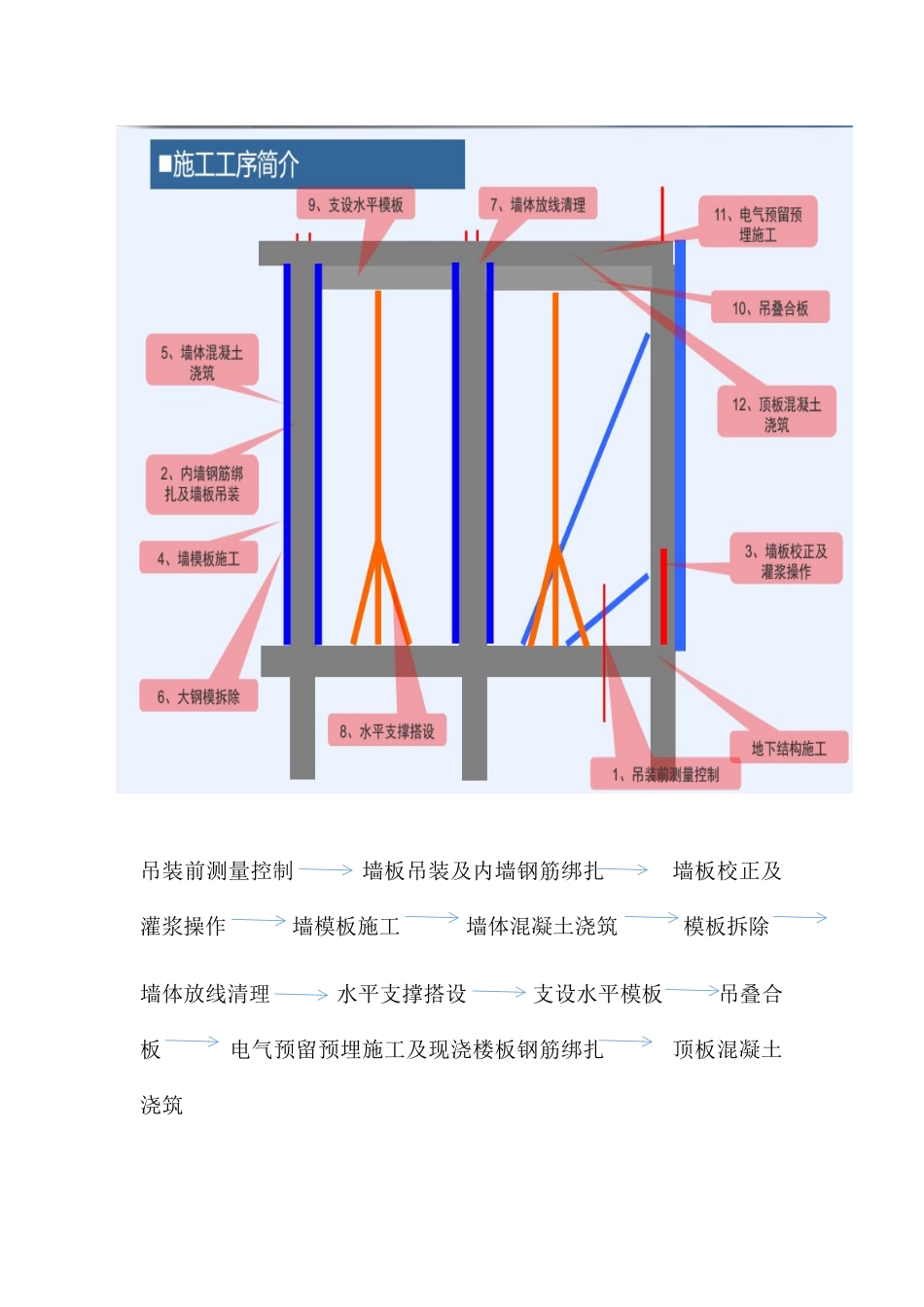

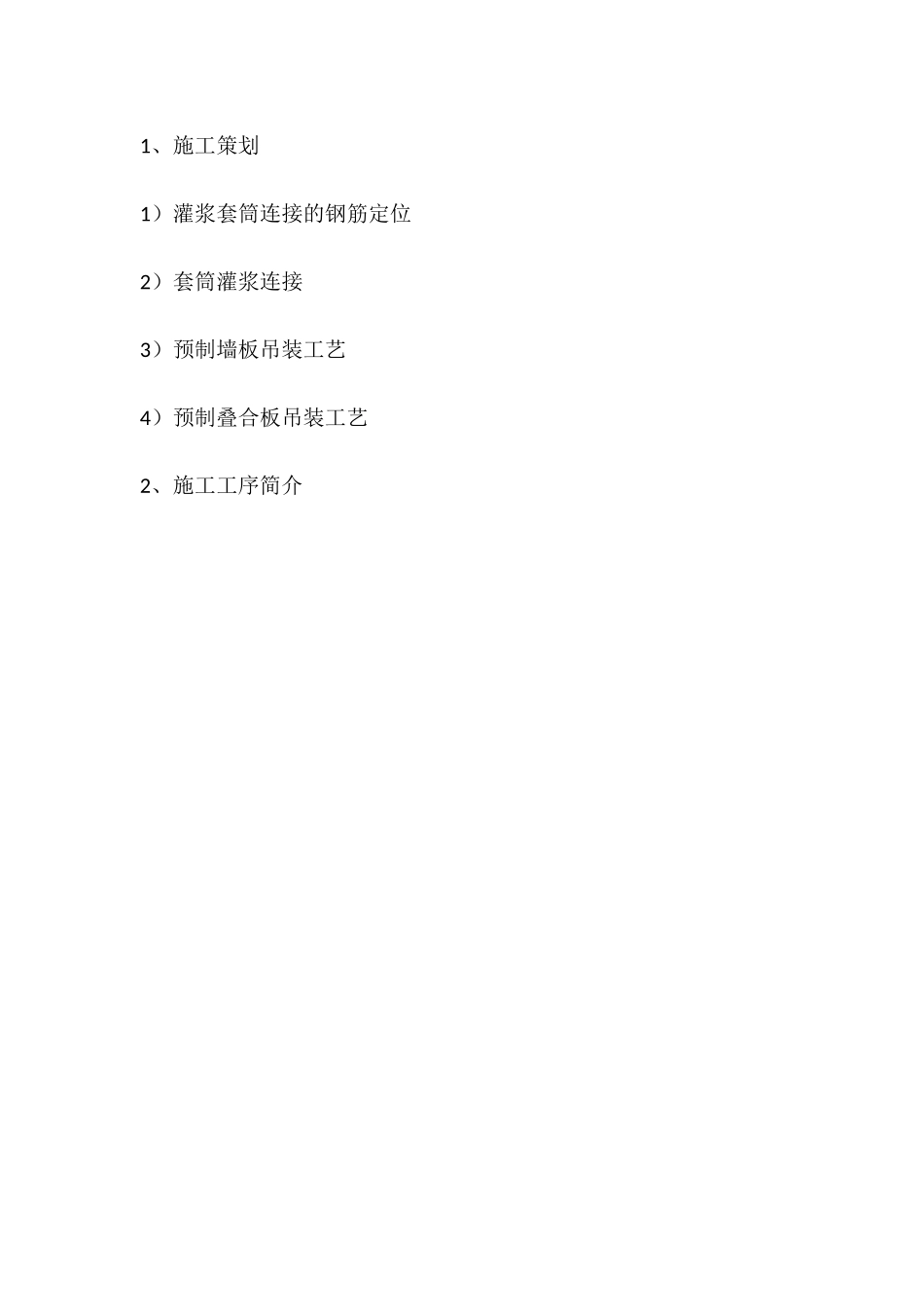

PC构件施工一、施工组织要点1、施工策划1）预制构件生产及施工预埋2）预制构件运输与存放3）施工组织策划①预制构件安装工人准备吊装作业班组组织：1、标准吊装班组的构成（班组长、吊装工、测量工、司索工、杂工）；2、标准作业流程的建立人员培训：1、质量意识培训；2、操作技能培训②预制构件吊装机械选型③预制构件安装工具准备（斜支撑、斜支撑连接件、吊装钢梁、铝合金梁、铝合金梁U托、楼梯吊装角耳等）2、预留预埋准备二、施工技术与管理1、施工策划1）灌浆套筒连接的钢筋定位2）套筒灌浆连接3）预制墙板吊装工艺4）预制叠合板吊装工艺2、施工工序简介吊装前测量控制墙板吊装及内墙钢筋绑扎墙板校正及灌浆操作墙模板施工墙体混凝土浇筑模板拆除墙体放线清理水平支撑搭设支设水平模板吊叠合板电气预留预埋施工及现浇楼板钢筋绑扎顶板混凝土浇筑3、钢筋定位4、灌浆作业—准备5、灌浆作业—作业6、预制墙板吊装7、现浇节点模板施工8、外防护架体系9、预制叠合板吊装三、平、立面排版布置1、预制钢筋混凝土外墙板2、预制钢筋混凝土内墙板3、预制钢筋混凝土叠合楼板4、预制钢筋混凝土叠合梁5、预制钢筋混凝土楼梯四、关键节点连接示意图1、外侧墙柱构件与板的连接及外墙柱构件上下连接1）节点2）外墙柱与楼板连接3）外侧墙柱构件与板的连接工艺流程2、内墙柱构件与板的连接（及内墙柱构件上下连接）1）节点2）内墙柱与楼板连接3）内墙柱构件与板的连接工艺流程3、外墙柱构件转角连接形式（一）转角部位预留槽口进行现浇，保证结构的整体性并满足钢筋连接的要求。1）节点2）外墙转角连接形式4、外墙柱构件转角连接形式（二）1）节点2）外墙转角连接形式3）外墙柱构件转角连接工艺流程5、外墙柱构件“T型”连接形式1）节点2）外墙“T型”连接3）外墙柱构件“T型”连接工艺流程6、内墙柱构件“T型”连接形式1）节点2）内墙“T型”连接3）内墙柱构件“T型”连接工艺流程五、安装工程预留预埋1、构件施工图中安装管道的预留预埋1）构件转化图纸中应对应设计施工图，标明相应构件中预留预埋情况；2）构件转化图纸中对预埋的线管、预留管洞等应精确定位，详细标注使用材料、规格、数量等内容。2、构件施工过程中安装管道的预留预埋1）构件施工过程中应严格按照构件转化图纸对电线管、电箱进行预埋，应根据图纸精确定位；2）构件施工过程中应严格按照构件转化图纸对管道进行预留，应根据图纸精确控制位置、尺寸大小等；3）构件施工时应随时复核预留预埋位置，防止移位；4）构件施工过程中应提高成品保护意识，加强成品保护，各工序施工应注意不得移动已预埋管线预留管洞位置。3、施工现场安装工程预留预埋1）现场现浇部位管线施工时，应注意与预制构件中预留预埋的管线进行接续；2）应认真核对施工图纸，防止接错；3）管线接续前应将管口、线盒清理干净，保证连接质量；4）施工过程中应加强成品保护，不得损坏已完成的管线、电盒等。六、关键技术处理1、外墙接缝防渗漏处理措施：1）墙板“T”、“L”型交接位置通过现浇节点方式确保结构的整体稳定性；同时在外墙构件上、下位置设置企口，有效控制裂缝和渗漏的发生；2）填充墙部位的外墙构件，其构件上下设置企口外，在构件左右二侧设置凹槽，有利于控制裂缝和渗漏的发生。2、注浆管位置的控制1）注浆管是保证竖向构件受力钢筋上下连接的连续的重要构件。因此注浆管位置的精确控制是构件加工过程中的一个重点；2）为了精确控制注浆管的位置，构件加工过程中主要采用以下两种方法：方法一方法二七、现场安装1、轴线定位2、现场构件安装工艺3、立板固定措施1）墙柱竖向构件斜向支撑安装2）梁板水平预制构件垂直支撑安装八、预制构件安装施工质量验收
