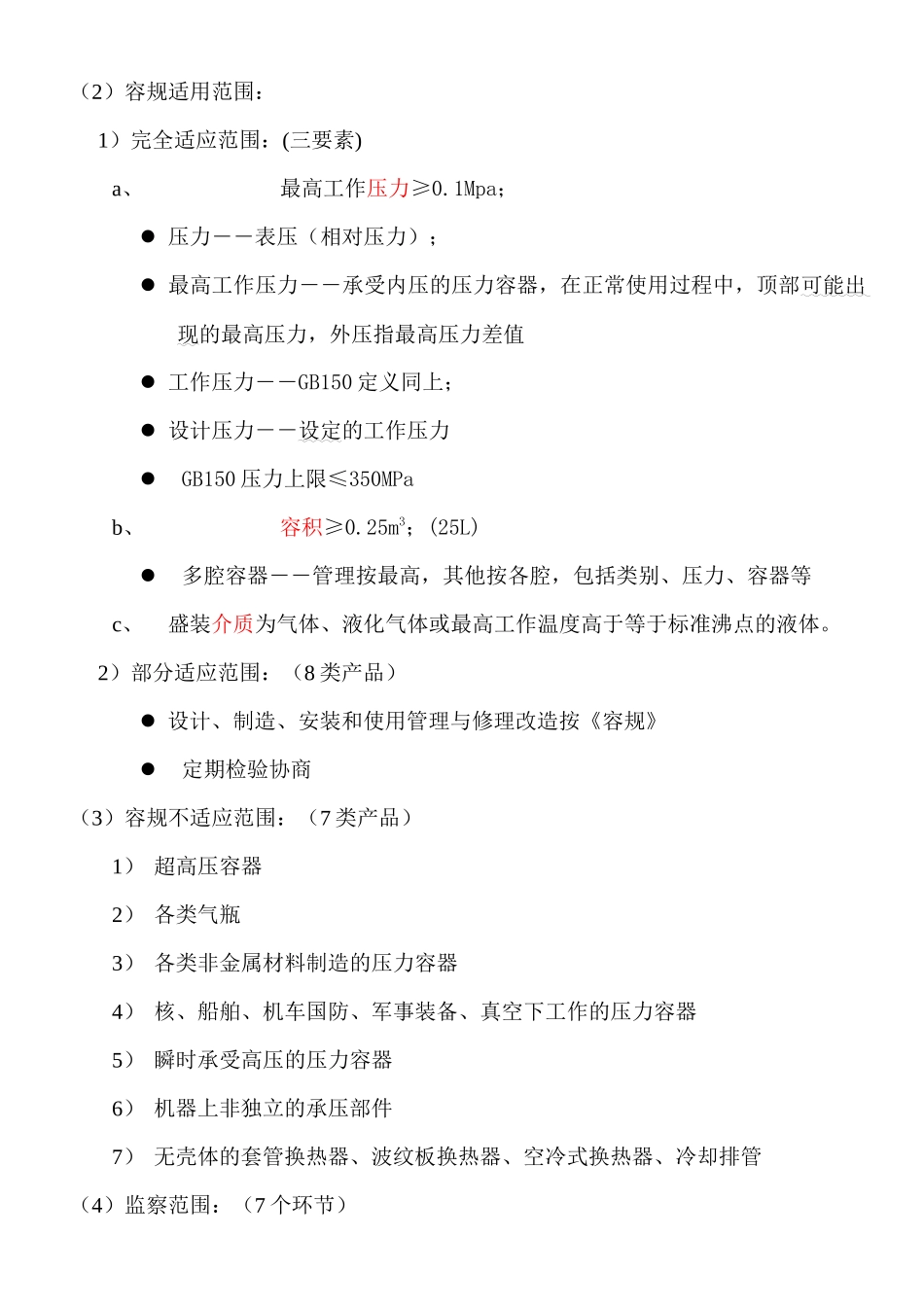

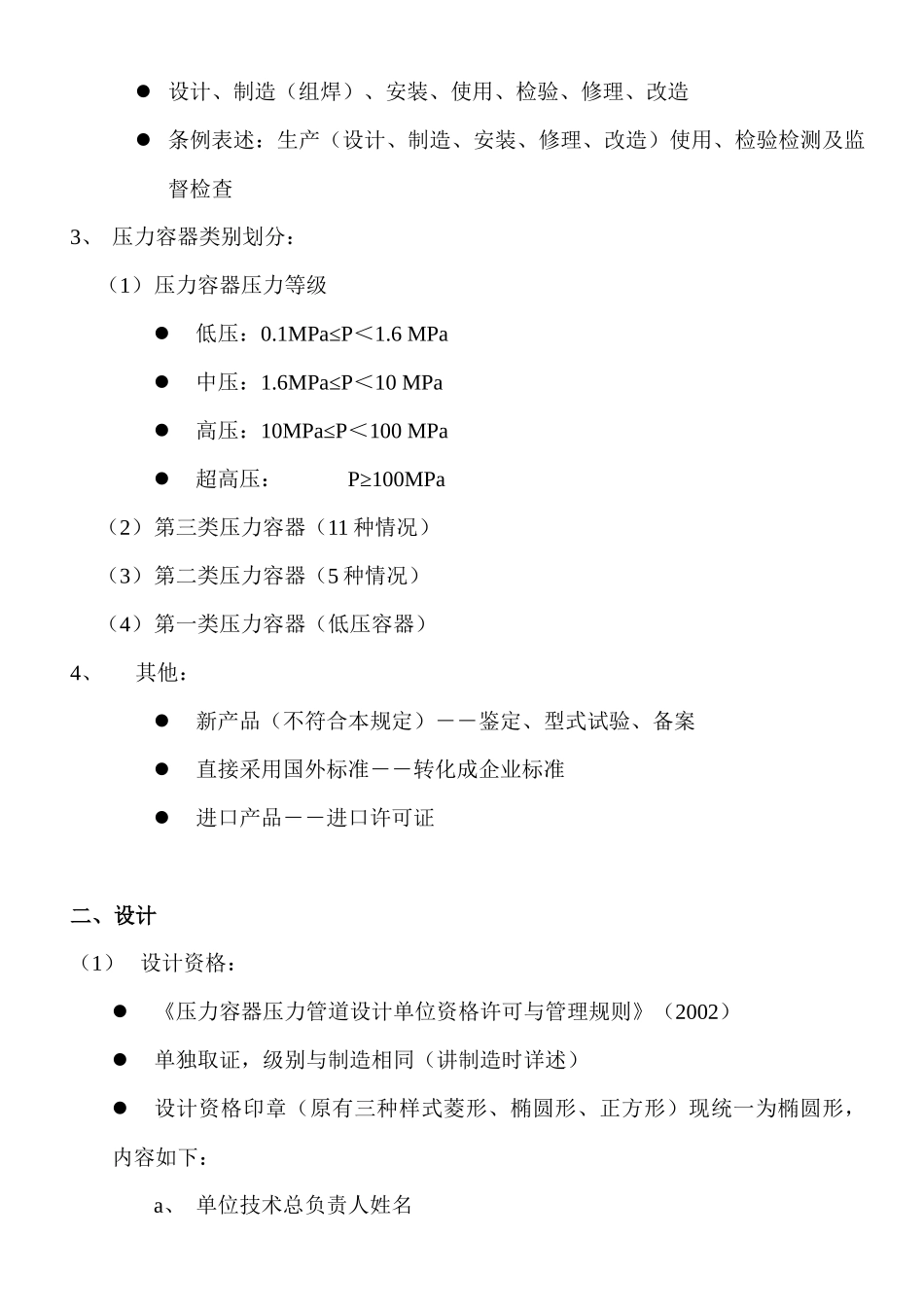

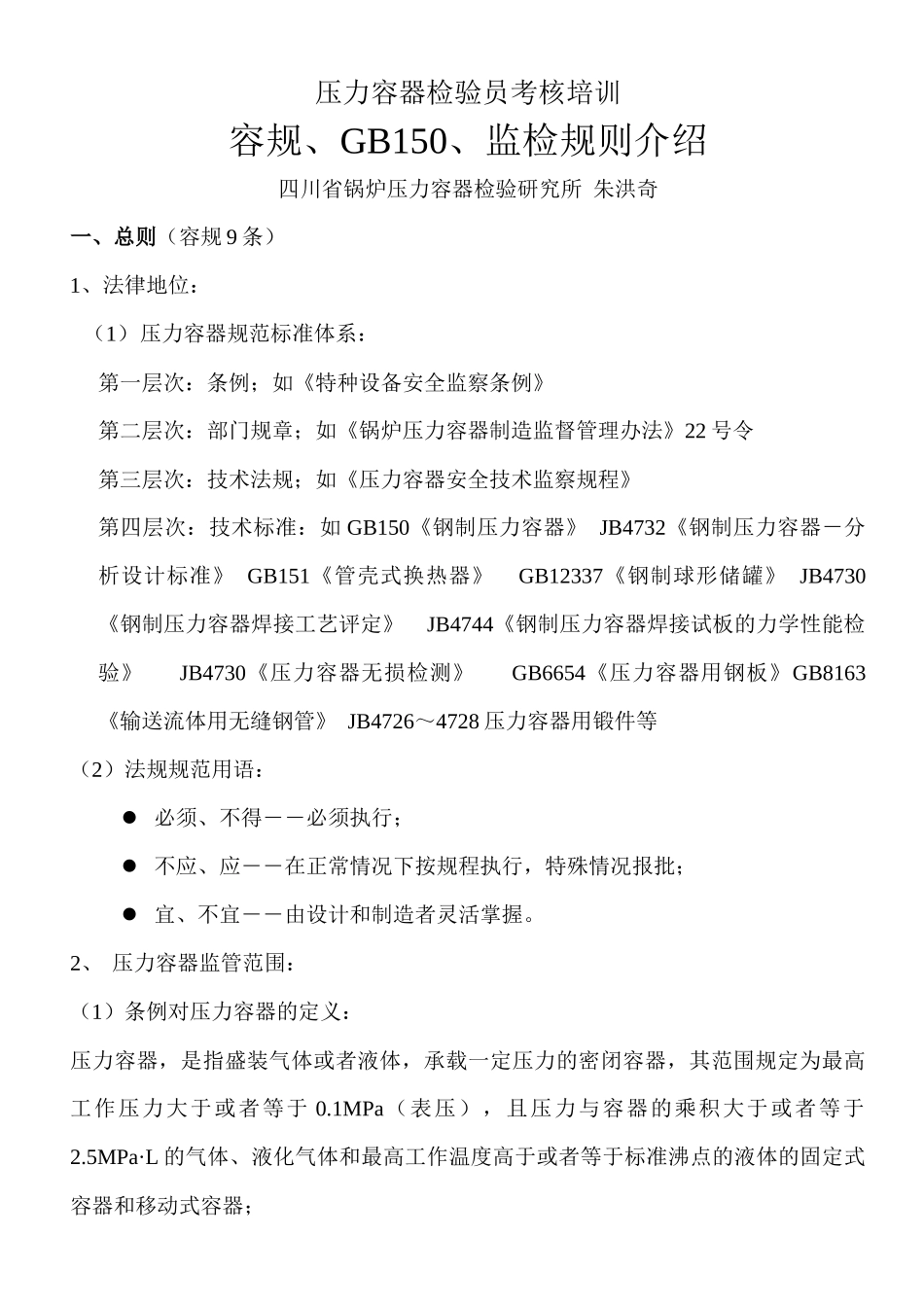

压力容器检验员考核培训容规、GB150、监检规则介绍四川省锅炉压力容器检验研究所朱洪奇一、总则（容规9条）1、法律地位：（1）压力容器规范标准体系：第一层次：条例；如《特种设备安全监察条例》第二层次：部门规章；如《锅炉压力容器制造监督管理办法》22号令第三层次：技术法规；如《压力容器安全技术监察规程》第四层次：技术标准：如GB150《钢制压力容器》JB4732《钢制压力容器－分析设计标准》GB151《管壳式换热器》GB12337《钢制球形储罐》JB4730《钢制压力容器焊接工艺评定》JB4744《钢制压力容器焊接试板的力学性能检验》JB4730《压力容器无损检测》GB6654《压力容器用钢板》GB8163《输送流体用无缝钢管》JB4726～4728压力容器用锻件等（2）法规规范用语：必须、不得――必须执行；不应、应――在正常情况下按规程执行，特殊情况报批；宜、不宜――由设计和制造者灵活掌握。2、压力容器监管范围：（1）条例对压力容器的定义：压力容器，是指盛装气体或者液体，承载一定压力的密闭容器，其范围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容器的乘积大于或者等于2.5MPa·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；（2）容规适用范围：1）完全适应范围：(三要素)a、最高工作压力≥0.1Mpa；压力――表压（相对压力）；最高工作压力――承受内压的压力容器，在正常使用过程中，顶部可能出现的最高压力，外压指最高压力差值工作压力――GB150定义同上；设计压力－－设定的工作压力GB150压力上限≤350MPab、容积≥0.25m3；(25L)多腔容器――管理按最高，其他按各腔，包括类别、压力、容器等c、盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。2）部分适应范围：（8类产品）设计、制造、安装和使用管理与修理改造按《容规》定期检验协商（3）容规不适应范围：（7类产品）1）超高压容器2）各类气瓶3）各类非金属材料制造的压力容器4）核、船舶、机车国防、军事装备、真空下工作的压力容器5）瞬时承受高压的压力容器6）机器上非独立的承压部件7）无壳体的套管换热器、波纹板换热器、空冷式换热器、冷却排管（4）监察范围：（7个环节）设计、制造（组焊）、安装、使用、检验、修理、改造条例表述：生产（设计、制造、安装、修理、改造）使用、检验检测及监督检查3、压力容器类别划分：（1）压力容器压力等级低压：0.1MPa≤P＜1.6MPa中压：1.6MPa≤P＜10MPa高压：10MPa≤P＜100MPa超高压：P≥100MPa（2）第三类压力容器（11种情况）（3）第二类压力容器（5种情况）（4）第一类压力容器（低压容器）4、其他：新产品（不符合本规定）――鉴定、型式试验、备案直接采用国外标准――转化成企业标准进口产品――进口许可证二、设计（1）设计资格：《压力容器压力管道设计单位资格许可与管理规则》（2002）单独取证，级别与制造相同（讲制造时详述）设计资格印章（原有三种样式菱形、椭圆形、正方形）现统一为椭圆形，内容如下：a、单位技术总负责人姓名b、设计许可证编号c、批准日期d、设计单位全称（2）设计图样：设计总图上应至少注明的内容（第30条）设计图样的审批程序：a、一般图样应有设计（初级以上技术职称）、校核（初级以上技术职称）、审核或审定（持证）人员签字b、三类中压反应和储存容器、高压容器、移动容器，应有设计技术负责人（持证）批准签字设计资格印章：a、复印件、加盖竣工图章、过有效期均无效b、不准在外单位设计的图样上加盖资格章（3）图样的监检：《锅炉压力容器产品安全性能监督检验规则》1）检查压力容器设计单位的设计资格印章，确认资格有效；2）审查压力容器制造和检验标准的有效性；3）审查设计变更（含材料代用）手续。（4）压力：（GB150）工作压力――在正常工作情况下，容器顶部可能达到的最高压力设计压力――设定的容器顶部的最高压力计算压力――在相应设计温度下，用以确定元件厚度的压力（5）设计温度――在正常工作情况下，设定的元件的金属温度（沿元件金属截面的温度平均值）（6）厚度：（GB150）计...
