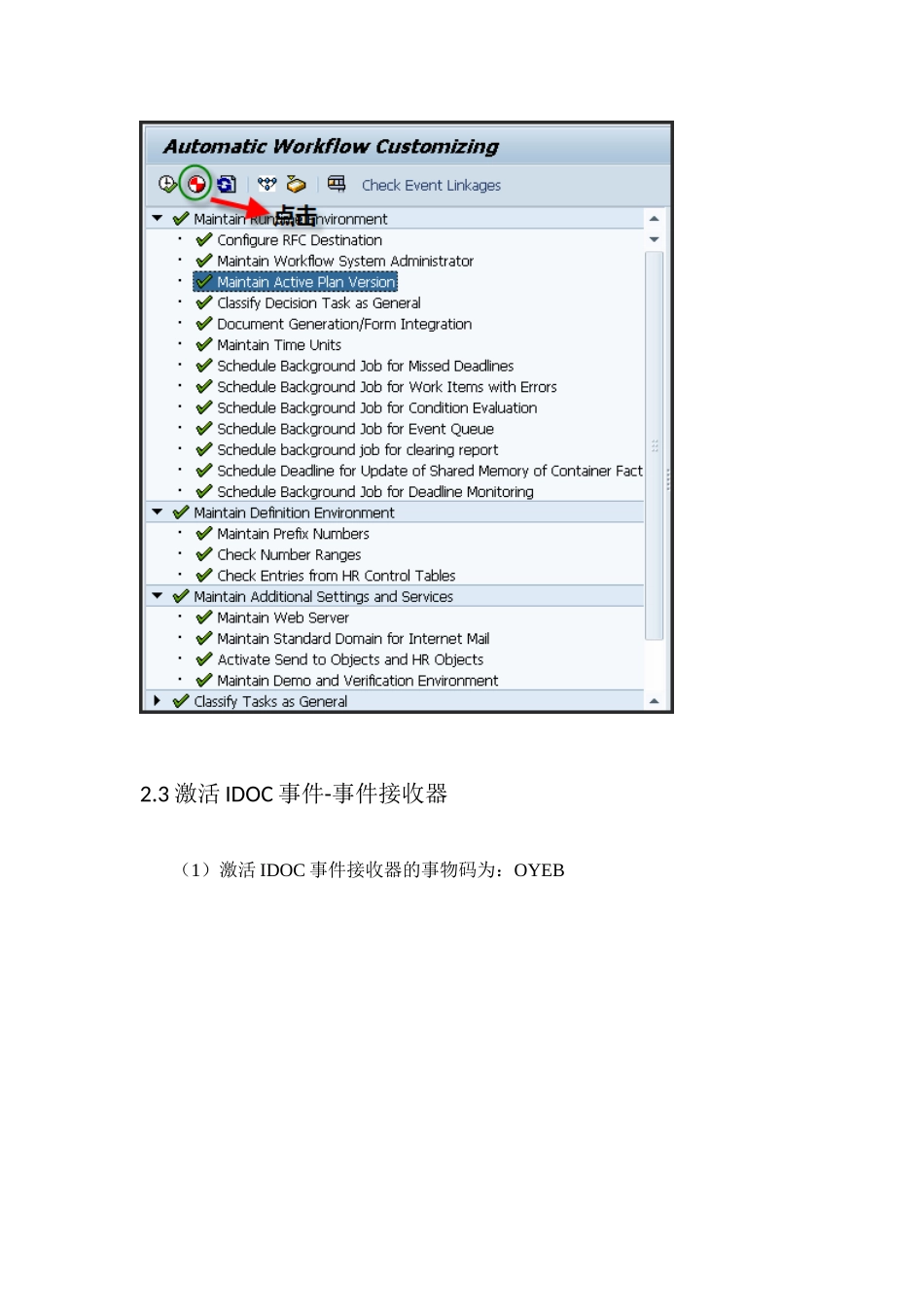

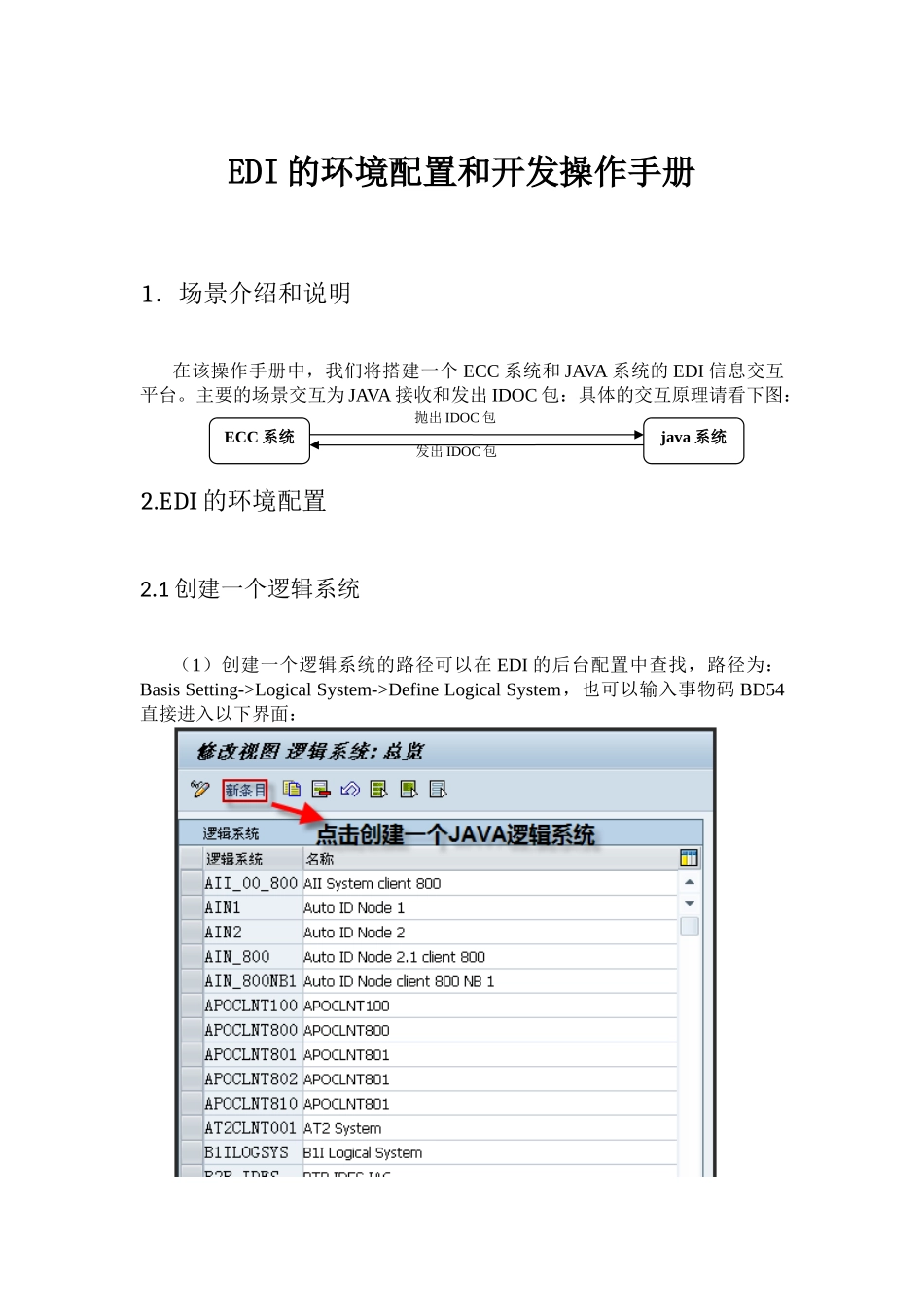

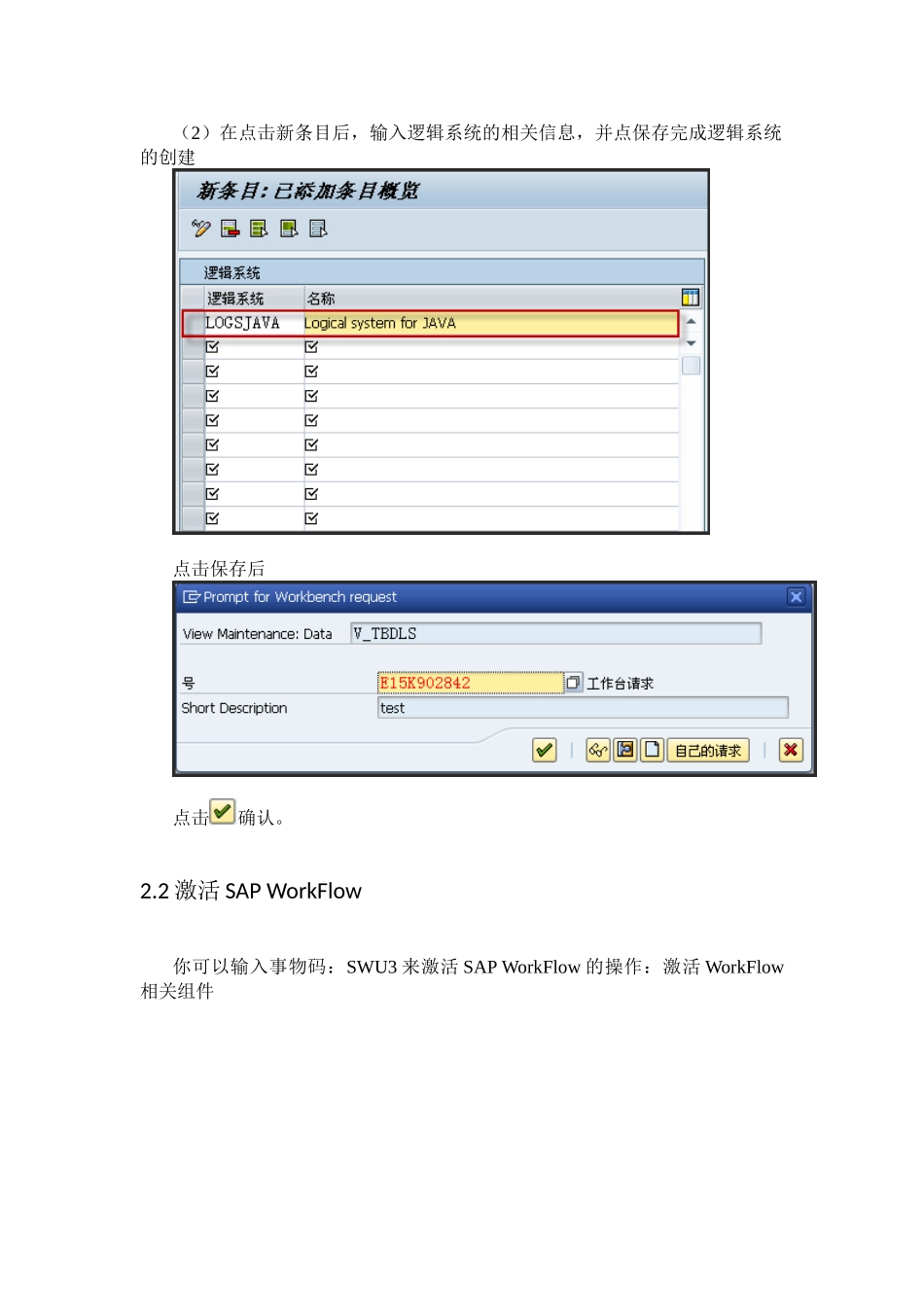

EDI的环境配置和开发操作手册1．场景介绍和说明在该操作手册中，我们将搭建一个ECC系统和JAVA系统的EDI信息交互平台。主要的场景交互为JAVA接收和发出IDOC包：具体的交互原理请看下图：2.EDI的环境配置2.1创建一个逻辑系统（1）创建一个逻辑系统的路径可以在EDI的后台配置中查找，路径为：BasisSetting->LogicalSystem->DefineLogicalSystem，也可以输入事物码BD54直接进入以下界面：ECC系统java系统抛出IDOC包发出IDOC包（2）在点击新条目后，输入逻辑系统的相关信息，并点保存完成逻辑系统的创建点击保存后点击确认。2.2激活SAPWorkFlow你可以输入事物码：SWU3来激活SAPWorkFlow的操作：激活WorkFlow相关组件2.3激活IDOC事件-事件接收器（1）激活IDOC事件接收器的事物码为：OYEB（2）点击‘是’2.4设置IDOC管理设置IDOC管理的事物码：OYEA2.5创建RFCDestination这里需要创建2个RFCDestination：一个指向ECC本系统的（类型为3），一个是指向外部的JAVA系统的（类型为T），创建事物码：SM59（1）创建本系统RFC（类型为3）输入相关信息测试（2）创建连接JAVA的RFCDestination（类型为T）输入相关信息激活UNICODE2.6定义文件端口根据创建的RFCDestination，定义文件端口的事物码：WE21（1）创建ECC发送IDOC包的端口输入相关信息选择相应的RFCDestination（2）创建ECC接收IDOC端口点击创建输入相关信息确认，指定RFCDestination保存3.IDOC的开发首先，我们来看看IDOC的一个事物代码大全：查看事物码WEDI3.1IDOC段的开发IDOC段开发的事物码为WE31，路径：菜单路径:工具à业务通讯àIDOC基础à开发àIDOC部分点击创建后，录入以下信息选择相应的开发类，保存3.2IDOC类型的开发事物码:WE30菜单路径:工具à业务通讯àIDOC基础à开发àIDOC类型点击创建后，填写描述信息选择确认后，为IDOC类型分配段，点击创建分配刚创建的段类型选择确认，保存并分配开发包3.3创建消息类型事物码:WE81菜单路径:工具à业务通讯àIDOC基础à开发à消息类型点击新建条目：填入相关信息，点击保存3.4建立关联（IdocType,MessageType）事物码:WE82菜单路径:工具à业务通讯àIDOC基础à开发àIDOC类型/消息点击新条目：输入相关信息点击保存3.5创建IDOC处理模块(出入站处理程序)事物码:SE37菜单路径:工具àABAP工作台à开发à用户界面à函数编制器（1）输入SE37创建入站函数为函数分配输入参数为函数分配输出参数为表分配TABLE参数并书写代码点击保存，激活（2）创建出站函数保存后，为函数分配输入参数为函数分配输出参数为函数分配表参数点击保存，并激活3.6建立“IDOCMessage”,”IDOCType”,”FunctionModule”三者之间关联事物码:WE57菜单路径:工具à业务通讯àIDOC基础à开发à消息/应用程序对象输入事物码：WE57（1）维护输入关联输入相关信息点击保存（2）维护输出关联点击，保存。3.7定义出站进程代码(发送端)事物码:WE41菜单路径:工具à业务通讯àIDOC基础à控制à出站进程代码输入事物码WE41，点击新建输入相关信息点击保存3.8定义ALE属性事物码:BD51输入事物码，BD51新建输入相关信息，点击保存3.9定义入站进程代码(接受端)事物码:WE42菜单路径:工具à业务通讯àIDOC基础à控制à进站进程代码输入WE42，点击创建输入相关信息，点击保存3.10配置伙伴文件参数事物码:WE20菜单路径:工具à业务通讯àIDOC基础àIDocà显示状态à伙伴参数文件（1）配置出站参数:合作伙伴为先前定义的逻辑系统名称输入相关信息写入出站参数点击保存（2）配置入站参数填入相关信息填写入站信息点击保存4.采用JAVA程序进行交互4.1配置JAVA相关连接信息启动JAVA服务器，测试SM594.2ECC系统抛出IDOC信息运行事物码WE19在点击运行后，双击维护出站端口等信息维护相关信息并填写数据点击测试查看相关XML文件4.3ECC系统接收信息书写相关的XML文件启动JAVA程序发出IDOC然后在WE02中查看IDOC信息
