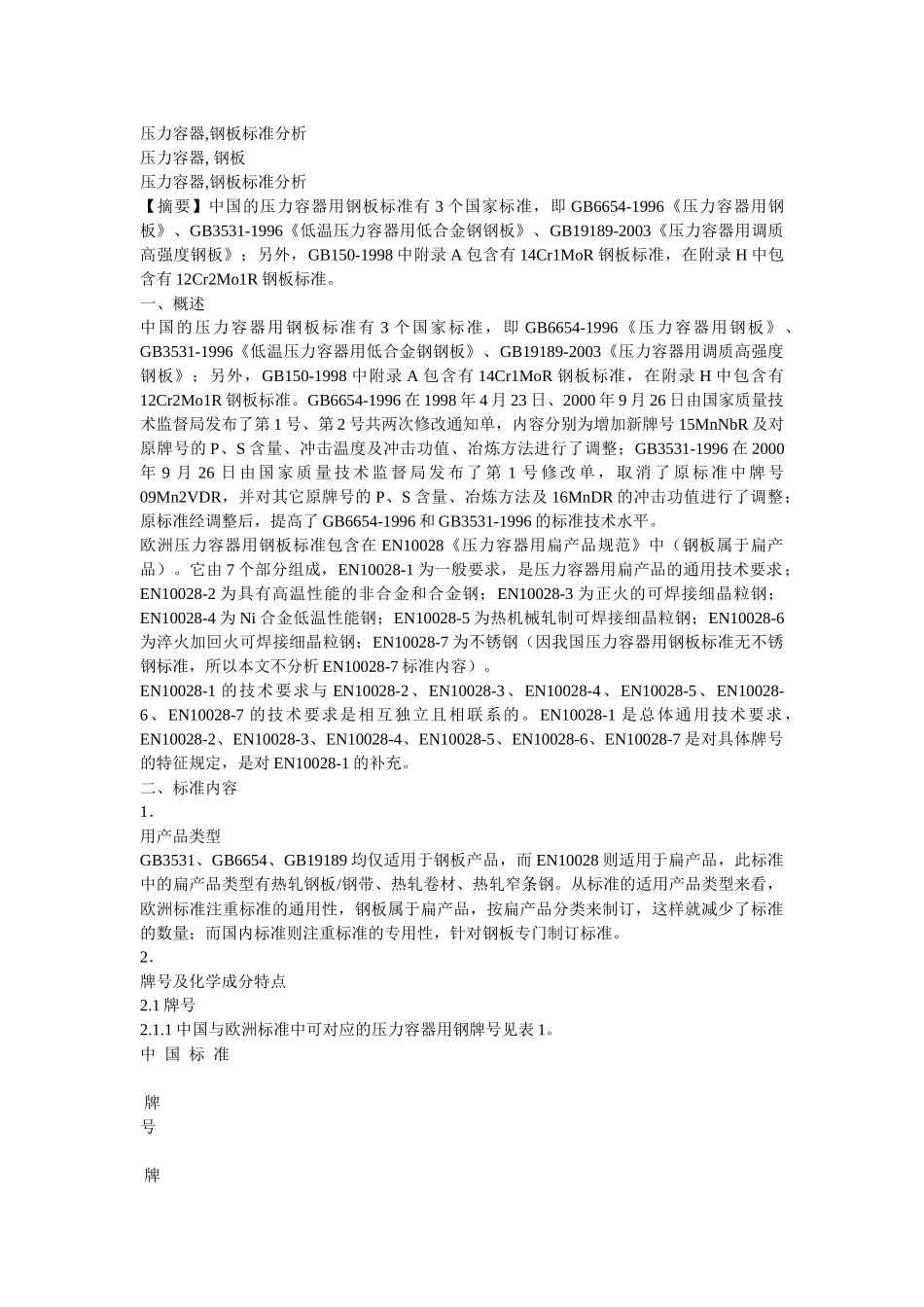

压力容器,钢板标准分析压力容器,钢板压力容器,钢板标准分析【摘要】中国的压力容器用钢板标准有3个国家标准，即GB6654-1996《压力容器用钢板》、GB3531-1996《低温压力容器用低合金钢钢板》、GB19189-2003《压力容器用调质高强度钢板》；另外，GB150-1998中附录A包含有14Cr1MoR钢板标准，在附录H中包含有12Cr2Mo1R钢板标准。一、概述中国的压力容器用钢板标准有3个国家标准，即GB6654-1996《压力容器用钢板》、GB3531-1996《低温压力容器用低合金钢钢板》、GB19189-2003《压力容器用调质高强度钢板》；另外，GB150-1998中附录A包含有14Cr1MoR钢板标准，在附录H中包含有12Cr2Mo1R钢板标准。GB6654-1996在1998年4月23日、2000年9月26日由国家质量技术监督局发布了第1号、第2号共两次修改通知单，内容分别为增加新牌号15MnNbR及对原牌号的P、S含量、冲击温度及冲击功值、冶炼方法进行了调整；GB3531-1996在2000年9月26日由国家质量技术监督局发布了第1号修改单，取消了原标准中牌号09Mn2VDR，并对其它原牌号的P、S含量、冶炼方法及16MnDR的冲击功值进行了调整；原标准经调整后，提高了GB6654-1996和GB3531-1996的标准技术水平。欧洲压力容器用钢板标准包含在EN10028《压力容器用扁产品规范》中（钢板属于扁产品）。它由7个部分组成，EN10028-1为一般要求，是压力容器用扁产品的通用技术要求；EN10028-2为具有高温性能的非合金和合金钢；EN10028-3为正火的可焊接细晶粒钢；EN10028-4为Ni合金低温性能钢；EN10028-5为热机械轧制可焊接细晶粒钢；EN10028-6为淬火加回火可焊接细晶粒钢；EN10028-7为不锈钢（因我国压力容器用钢板标准无不锈钢标准，所以本文不分析EN10028-7标准内容）。EN10028-1的技术要求与EN10028-2、EN10028-3、EN10028-4、EN10028-5、EN10028-6、EN10028-7的技术要求是相互独立且相联系的。EN10028-1是总体通用技术要求，EN10028-2、EN10028-3、EN10028-4、EN10028-5、EN10028-6、EN10028-7是对具体牌号的特征规定，是对EN10028-1的补充。二、标准内容1．用产品类型GB3531、GB6654、GB19189均仅适用于钢板产品，而EN10028则适用于扁产品，此标准中的扁产品类型有热轧钢板/钢带、热轧卷材、热轧窄条钢。从标准的适用产品类型来看，欧洲标准注重标准的通用性，钢板属于扁产品，按扁产品分类来制订，这样就减少了标准的数量；而国内标准则注重标准的专用性，针对钢板专门制订标准。2．牌号及化学成分特点2.1牌号2.1.1中国与欧洲标准中可对应的压力容器用钢牌号见表1。中国标准牌号牌号欧洲标准GB6654-199620RP235GHP265GHEN10028-2-1992GB6654-199616MnR、15MnNbRP355GHP355N、P355NHEN10028-2-1992EN10028-3-1992P355MEN10028-5-1996GB6654-199615MnVRP420MEN10028-5-1996GB6654-199615MnVNRP460N、P460NHEN10028-3-1992GB3531-199616MnDRP355NL1、P355NL2EN10028-3-1992P355ML1、P355ML2EN10028-5-1996GB3531-199609MnNiDR11MnNi5-3EN10028-4-1995GB3531-199615MnNiDR13MnNi6-3EN10028-4-1995GB150-1998附录H12Cr2Mo1R10CrMo9-10、11CrMo9-10EN10028-2-1992GB6654-199615CrMoR(g)13CrMo4-5EN10028-2-19922.1.2按标准化学成分特点进行分类的中国、欧洲标准钢牌号1）非淬火加回火钢的类别、标准号及钢牌号a)碳素结构钢i)普通碳素结构钢：GB6654-1996：20Rii)含有晶粒细化元素（Al或Nb或V或Ti）的碳素结构钢EN10028—2-1992：P235GH、P265GHb)低合金高强度钢i)普通低合金高强度钢：GB6654-1996：16MnRii)含有晶粒细化元素（Al或Nb或V或Ti）的低合金高强度钢：GB6654-1996：15MnNbR、15MnVR、15MnVNRGB3531-1996：16MnDREN10028-2-1992：P295GH、P355GHEN10028-3-1992：P275（N、NH、NL1、NL2）、P355（N、NH、NL1、NL2）、P460（N、NH、NL1、NL2）EN10028-5-1996：P355（M、ML1、ML2）、P420（M、ML1、ML2）、P460（M、ML1、ML2）c)合金钢①低温Ni合金钢i)一般低温钢（-70~-45℃℃），Ni含量范围：0.30%~0.85%GB3531-1996：09MnNiDR、15MnNiDREN10028-4-1995：11MnNi5-3、13MnNi6-3ii)超低温钢(-196~-80)℃℃，Ni含量范围：1.30%~10.00%EN10028-4-1995:15NiMn6、12Ni14、1...
