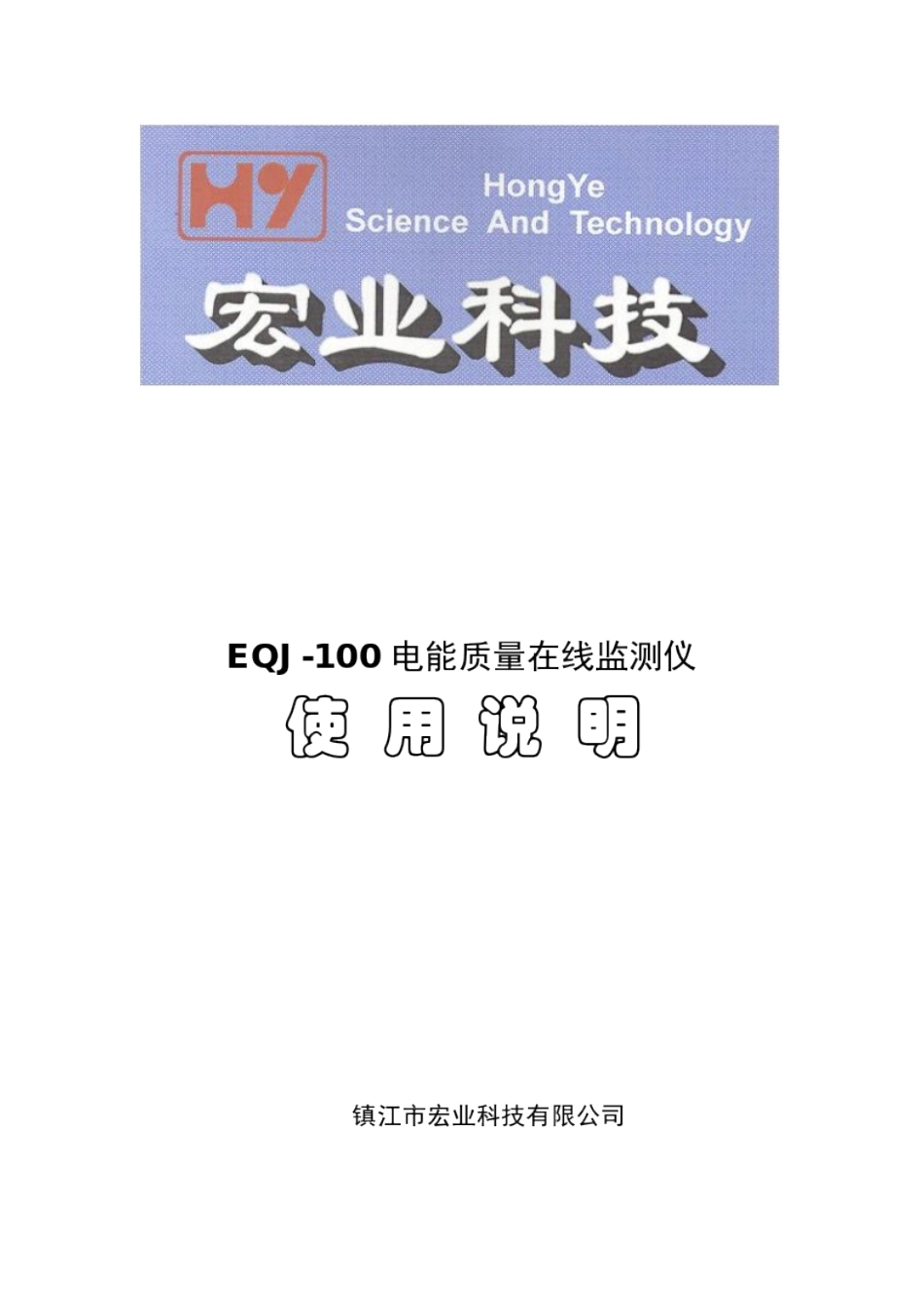

人力资源-EQJ-100使用说明书VIP专享VIP免费

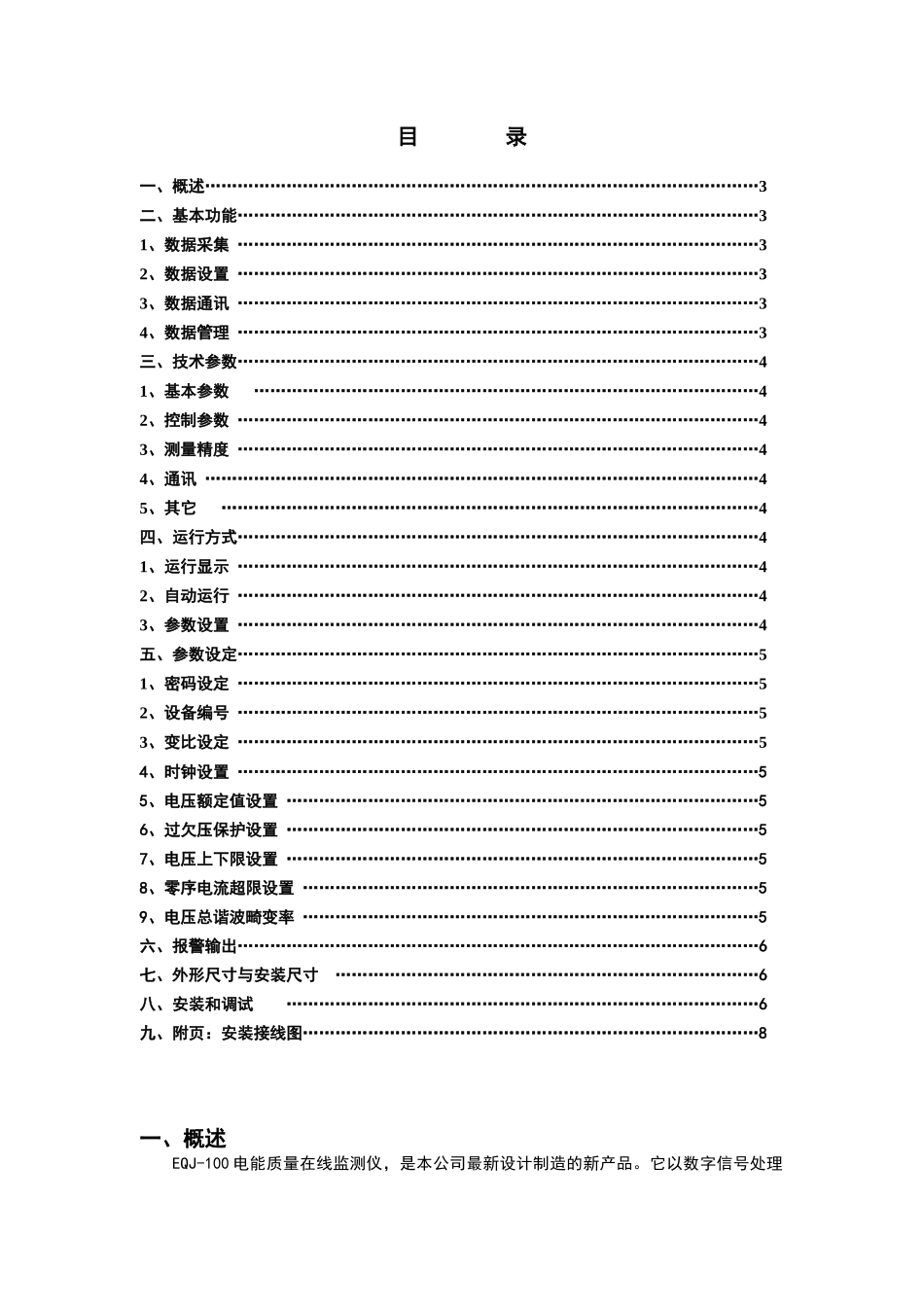

目录一、概述…………………………………………………………………………………………3二、基本功能……………………………………………………………………………………31、数据采集……………………………………………………………………………………32、数据设置……………………………………………………………………………………33、数据通讯……………………………………………………………………………………34、数据管理……………………………………………………………………………………3三、技术参数……………………………………………………………………………………41、基本参数…………………………………………………………………………………42、控制参数……………………………………………………………………………………43、测量精度……………………………………………………………………………………44、通讯…………………………………………………………………………………………45、其它………………………………………………………………………………………4四、运行方式……………………………………………………………………………………41、运行显示……………………………………………………………………………………42、自动运行……………………………………………………………………………………43、参数设置……………………………………………………………………………………4五、参数设定……………………………………………………………………………………51、密码设定……………………………………………………………………………………52、设备编号……………………………………………………………………………………53、变比设定……………………………………………………………………………………54、时钟设置……………………………………………………………………………………55、电压额定值设置……………………………………………………………………………56、过欠压保护设置……………………………………………………………………………57、电压上下限设置……………………………………………………………………………58、零序电流超限设置…………………………………………………………………………59、电压总谐波畸变率…………………………………………………………………………5六、报警输出……………………………………………………………………………………6七、外形尺寸与安装尺寸……………………………………………………………………6八、安装和调试……………………………………………………………………………6九、附页：安装接线图…………………………………………………………………………8一、概述EQJ-100电能质量在线监测仪，是本公司最新设计制造的新产品。它以数字信号处理器DPS为核心，采用交流取样，集数据采集、通讯、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4V和10KV以上高低压配电系统的电能监测其使用条件：空气温度：-25℃～+65℃大气条件：空气湿度在20℃时不超过90%。海拔高度：不高于2000m。超过时，向本公司申明，以便提供适应产品。环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃二、基本功能1、数据采集(1)三相电压、三相电流、三相功率因数；(2)有功功率、无功功率、有功电度、无功电度；(3)频率、谐波电压、谐波电流；(4)日电压、电流最大最小值；(5)停电时刻、来电时刻、累计停电时间；(6)电压超上、下限、缺相时间；(7)谐波分析2至19次；(8)数据存储量2个月。2、数据设置（1）PW：密码；（2）ID：设备编号；（3）CT：电流互感器变比；（4）Wp:有功电度；Wq：无功电度；（5）T：时钟；（6）U1：过压值；U2：欠压值；U3：电压上限；U4：电压下限（7）I0：零序超限；（8）THDu:电压谐波总畸变率超限；3、数据通讯（1）实时监测三相电压、三相电流、三相功率因数谐波、频率有功功率、无功功率、有功电度、无功电度（2）定期采集...
