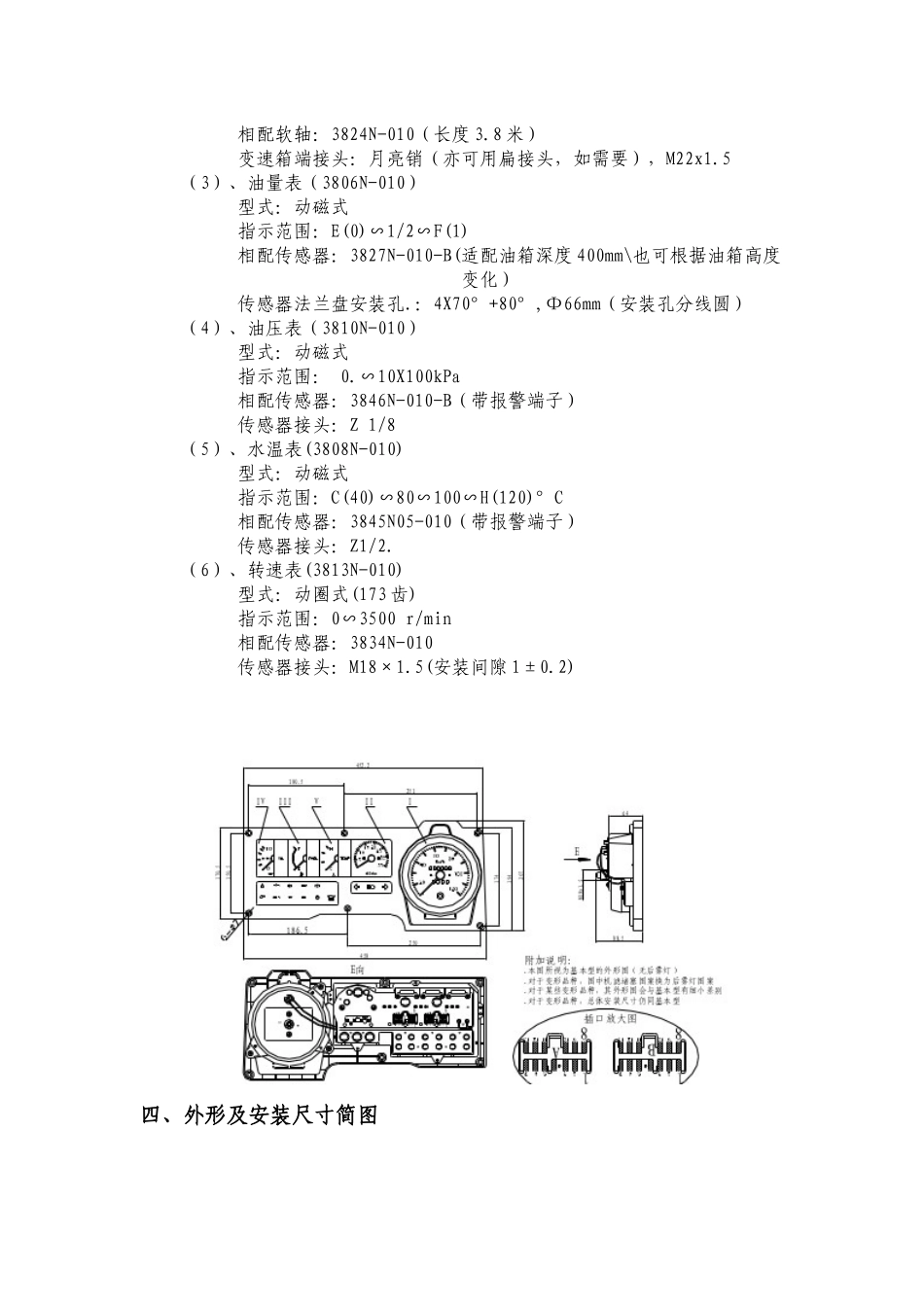

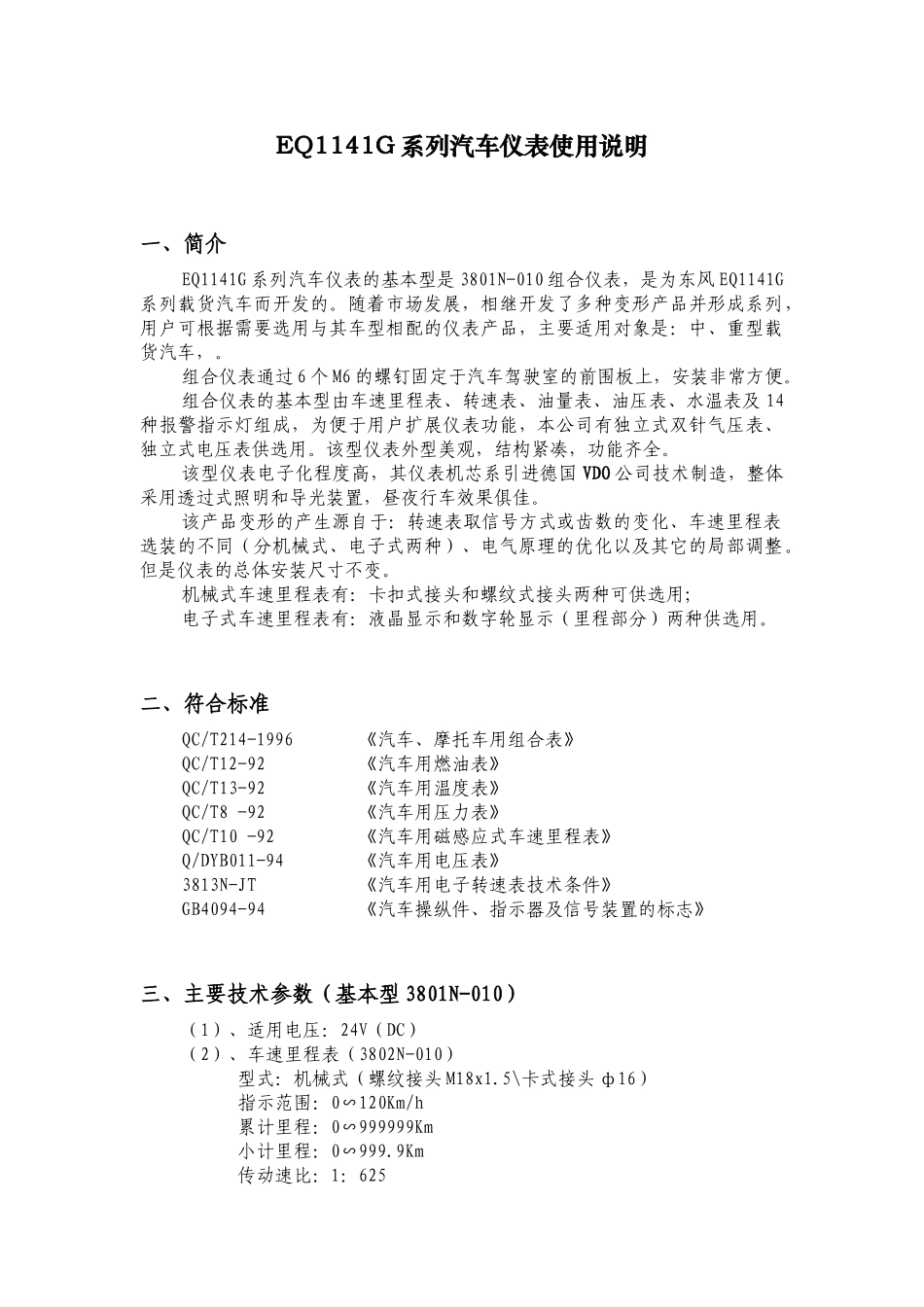

EQ1141G系列汽车仪表使用说明一、简介EQ1141G系列汽车仪表的基本型是3801N-010组合仪表，是为东风EQ1141G系列载货汽车而开发的。随着市场发展，相继开发了多种变形产品并形成系列，用户可根据需要选用与其车型相配的仪表产品，主要适用对象是：中、重型载货汽车，。组合仪表通过6个M6的螺钉固定于汽车驾驶室的前围板上，安装非常方便。组合仪表的基本型由车速里程表、转速表、油量表、油压表、水温表及14种报警指示灯组成，为便于用户扩展仪表功能，本公司有独立式双针气压表、独立式电压表供选用。该型仪表外型美观，结构紧凑，功能齐全。该型仪表电子化程度高，其仪表机芯系引进德国VDO公司技术制造，整体采用透过式照明和导光装置，昼夜行车效果俱佳。该产品变形的产生源自于：转速表取信号方式或齿数的变化、车速里程表选装的不同（分机械式、电子式两种）、电气原理的优化以及其它的局部调整。但是仪表的总体安装尺寸不变。机械式车速里程表有：卡扣式接头和螺纹式接头两种可供选用；电子式车速里程表有：液晶显示和数字轮显示（里程部分）两种供选用。二、符合标准QC/T214-1996《汽车、摩托车用组合表》QC/T12-92《汽车用燃油表》QC/T13-92《汽车用温度表》QC/T8-92《汽车用压力表》QC/T10-92《汽车用磁感应式车速里程表》Q/DYB011-94《汽车用电压表》3813N-JT《汽车用电子转速表技术条件》GB4094-94《汽车操纵件、指示器及信号装置的标志》三、主要技术参数（基本型3801N-010）（1）、适用电压：24V（DC）（2）、车速里程表（3802N-010）型式：机械式（螺纹接头M18x1.5\卡式接头ф16）指示范围：0∽120Km/h累计里程：0∽999999Km小计里程：0∽999.9Km传动速比：1：625相配软轴：3824N-010（长度3.8米）变速箱端接头：月亮销（亦可用扁接头，如需要），M22x1.5（3）、油量表（3806N-010）型式：动磁式指示范围：E(0)∽1/2∽F(1)相配传感器：3827N-010-B(适配油箱深度400mm\也可根据油箱高度变化）传感器法兰盘安装孔.：4X70°+80°,Φ66mm（安装孔分线圆）（4）、油压表（3810N-010）型式：动磁式指示范围：0.∽10X100kPa相配传感器：3846N-010-B（带报警端子）传感器接头：Z1/8（5）、水温表(3808N-010)型式：动磁式指示范围：C(40)∽80∽100∽H(120)°C相配传感器：3845N05-010（带报警端子）传感器接头：Z1/2.（6）、转速表(3813N-010)型式：动圈式(173齿)指示范围：0∽3500r/min相配传感器：3834N-010传感器接头：M18×1.5(安装间隙1±0.2)四、外形及安装尺寸简图五、电气线路图六、变形产品配置表当组合仪表所选分总成发生变化或电气原理变化时，产生变形品种。与组合仪表匹配的传感器的接头尺寸在必要时可根据用户需要适当变化。对于传感器，其参数或接头出现变化时，会产生变形品种。关于传感器的变形产品，用户可查阅相应的传感器说明书，此处只列出组合仪表的变形品种（同时给出其配套的传感器）。组合仪表IIIIIIIVV备注3801N-010(基本型)3802N-0103813N-0103806N-0103810N-0103808N-010不带后雾灯/军车/专用电路图车速里程表转速表油量表油压表水温表适配传感器软轴感应传感器油量传感器油压传感器水温传感器3801BQ-010-B(24V)(变形)3802N-0103813N-0103806N-0103810N-0103808N-010机滤换后雾灯/加安全带符/出口车1：625173齿E（0）-F（1）0-1000kPaC(40)-H(120)3801B19-010-B（24V)(变形)3802N-0103813B19-0103806N-0103810N-0103808N-010机滤堵塞指示改为后雾灯/调齿数110齿3801HZ08-010-B(24V)(变形)3802N-0103813N-0103806N-0103810N-0103808N-010机滤堵塞指示改为后雾灯/调齿数141齿3801N12-010-B(24V)(变形)3802N-0103813N12-0103806N-0103810N-0103808N-010机滤堵塞指示改为后雾灯/调齿数138齿3801B-010-B(12V)(变形)3802N-010无3806N-0103810N-0103808N-010机滤换后雾灯/去转速表/12V3801Q54-010-B(24V)(变形)3802N-010无3806N-0103810N-0103808N-010机滤堵塞指示改为后雾灯/去转速3801B13-010-B(24V)(变形)3802N-0103813B19-0103806N-0103810N-0103808N-010机滤堵塞指示改为后雾灯/调齿数129齿3801.6B-010-B(12V)(变形)3802N-0103813.6B-0103806N-0103810...
