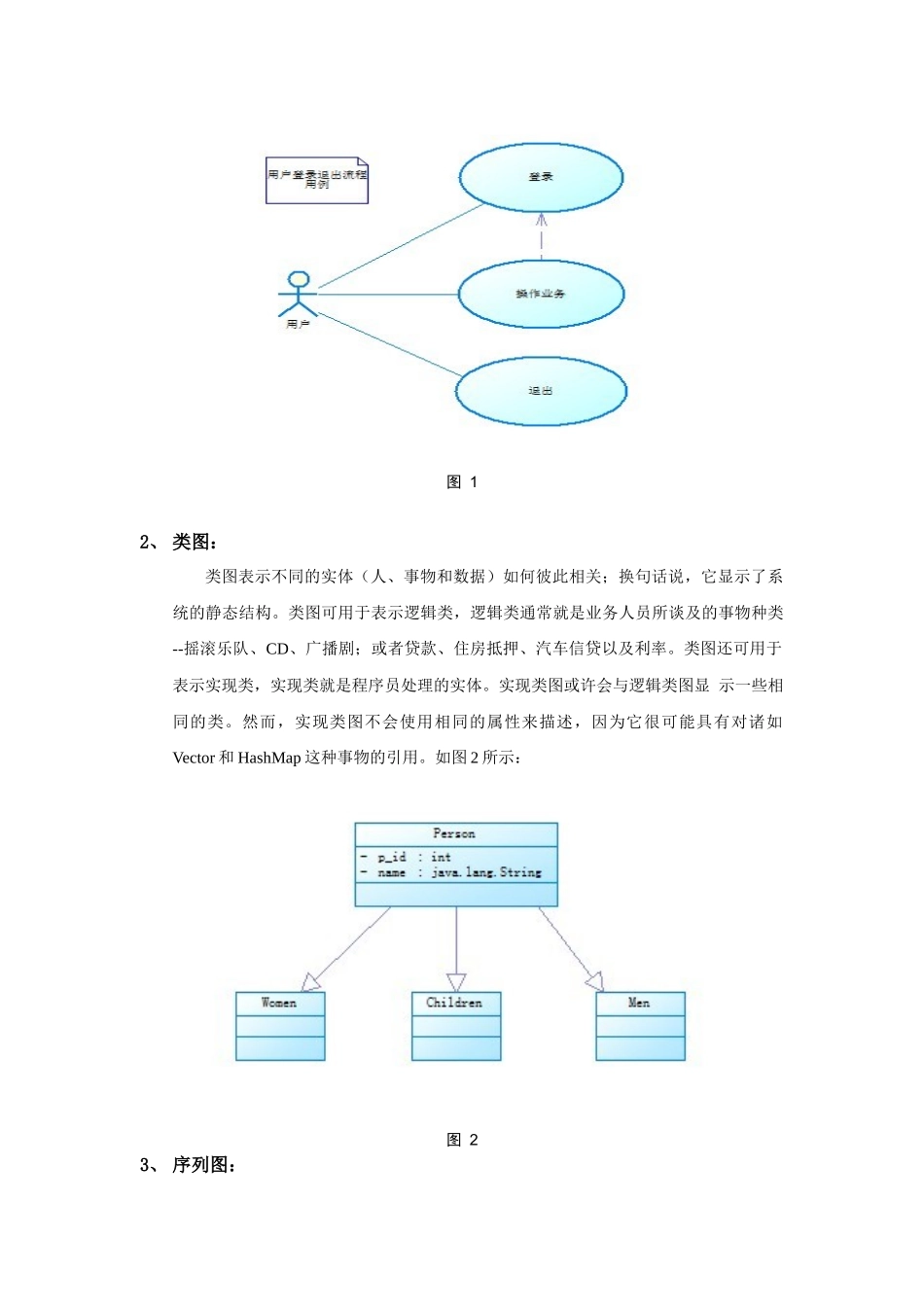

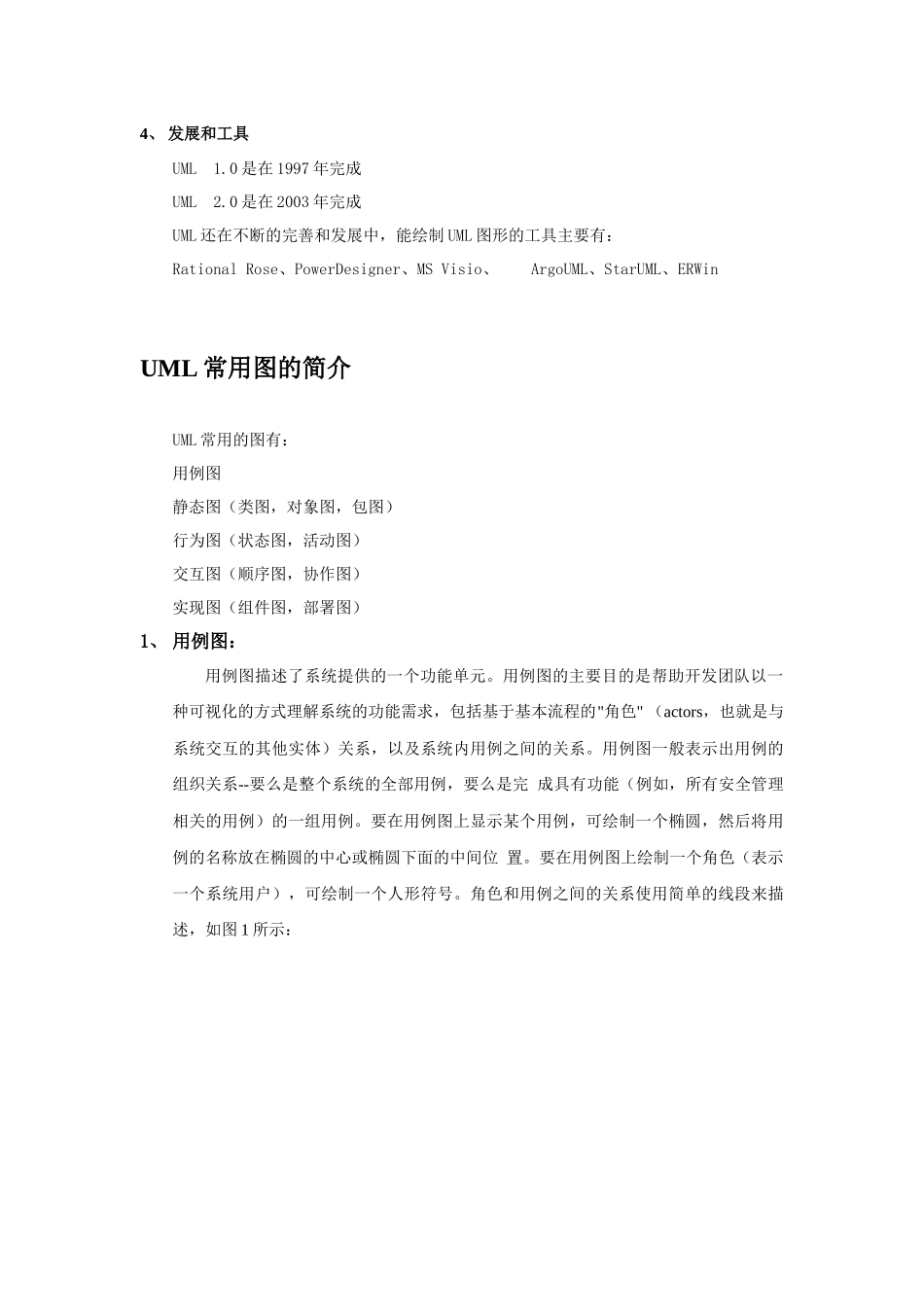

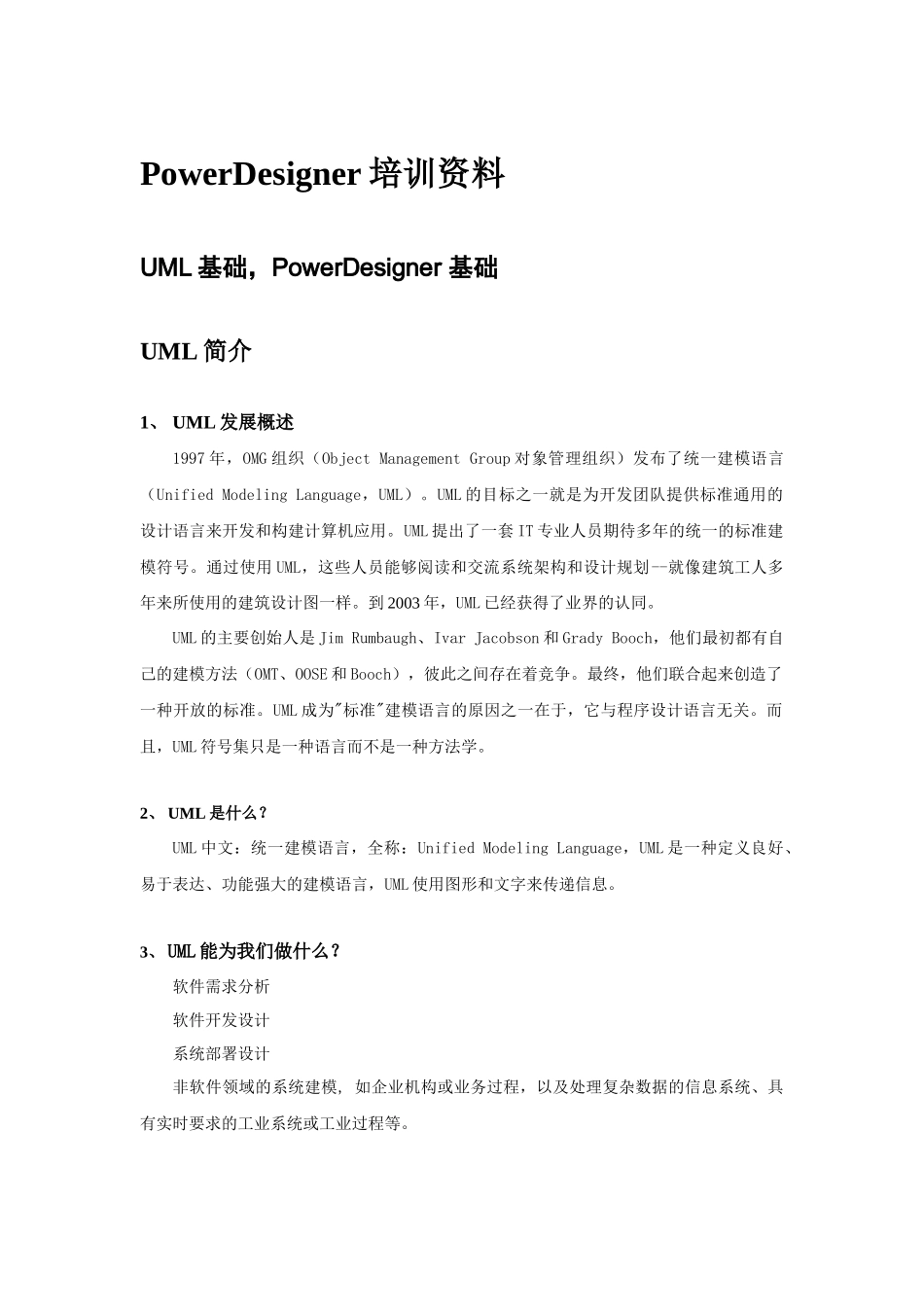

PowerDesigner培训资料UML基础，PowerDesigner基础UML简介1、UML发展概述1997年，OMG组织（ObjectManagementGroup对象管理组织）发布了统一建模语言（UnifiedModelingLanguage，UML）。UML的目标之一就是为开发团队提供标准通用的设计语言来开发和构建计算机应用。UML提出了一套IT专业人员期待多年的统一的标准建模符号。通过使用UML，这些人员能够阅读和交流系统架构和设计规划--就像建筑工人多年来所使用的建筑设计图一样。到2003年，UML已经获得了业界的认同。UML的主要创始人是JimRumbaugh、IvarJacobson和GradyBooch，他们最初都有自己的建模方法（OMT、OOSE和Booch），彼此之间存在着竞争。最终，他们联合起来创造了一种开放的标准。UML成为"标准"建模语言的原因之一在于，它与程序设计语言无关。而且，UML符号集只是一种语言而不是一种方法学。2、UML是什么？UML中文：统一建模语言，全称：UnifiedModelingLanguage，UML是一种定义良好、易于表达、功能强大的建模语言，UML使用图形和文字来传递信息。3、UML能为我们做什么？软件需求分析软件开发设计系统部署设计非软件领域的系统建模,如企业机构或业务过程，以及处理复杂数据的信息系统、具有实时要求的工业系统或工业过程等。4、发展和工具UML1.0是在1997年完成UML2.0是在2003年完成UML还在不断的完善和发展中，能绘制UML图形的工具主要有：RationalRose、PowerDesigner、MSVisio、ArgoUML、StarUML、ERWinUML常用图的简介UML常用的图有：用例图静态图（类图，对象图，包图）行为图（状态图，活动图）交互图（顺序图，协作图）实现图（组件图，部署图）1、用例图：用例图描述了系统提供的一个功能单元。用例图的主要目的是帮助开发团队以一种可视化的方式理解系统的功能需求，包括基于基本流程的"角色"（actors，也就是与系统交互的其他实体）关系，以及系统内用例之间的关系。用例图一般表示出用例的组织关系--要么是整个系统的全部用例，要么是完成具有功能（例如，所有安全管理相关的用例）的一组用例。要在用例图上显示某个用例，可绘制一个椭圆，然后将用例的名称放在椭圆的中心或椭圆下面的中间位置。要在用例图上绘制一个角色（表示一个系统用户），可绘制一个人形符号。角色和用例之间的关系使用简单的线段来描述，如图1所示：图12、类图：类图表示不同的实体（人、事物和数据）如何彼此相关；换句话说，它显示了系统的静态结构。类图可用于表示逻辑类，逻辑类通常就是业务人员所谈及的事物种类--摇滚乐队、CD、广播剧；或者贷款、住房抵押、汽车信贷以及利率。类图还可用于表示实现类，实现类就是程序员处理的实体。实现类图或许会与逻辑类图显示一些相同的类。然而，实现类图不会使用相同的属性来描述，因为它很可能具有对诸如Vector和HashMap这种事物的引用。如图2所示：图23、序列图：序列图显示具体用例（或者是用例的一部分）的详细流程。它几乎是自描述的，并且显示了流程中中不同对象之间的调用关系，同时还可以很详细地显示对不同对象的不同调用。序列图有两个维度：垂直维度以发生的时间顺序显示消息/调用的序列；水平维度显示消息被发送到的对象实例。如图3所示：图34、状态图：状态图表示某个类所处的不同状态和该类的状态转换信息。5、活动图：活动图表示在处理某个活动时，两个或者更多类对象之间的过程控制流。活动图可用于在业务单元的级别上对更高级别的业务过程进行建模，或者对低级别的内部类操作进行建模。根据我的经验，活动图最适合用于对较高级别的过程建模，比如公司当前在如何运作业务，或者业务如何运作等。这是因为与序列图相比，活动图在表示上"不够技术性的"，但有业务头脑的人们往往能够更快速地理解它们。如图4所示：图46、组件图：组件图提供系统的物理视图。它的用途是显示系统中的软件对其他软件组件（例如，库函数）的依赖关系。组件图可以在一个非常高的层次上显示，从而仅显示粗粒度的组件，也可以在组件包层次上显示。7、部署图：部署图表示该软件系统如何部署到硬件环境中。它的用途是显示该系统不同的组件将在何处物理地运行，以及它们将如何彼此通信。因为部署图是对物...
