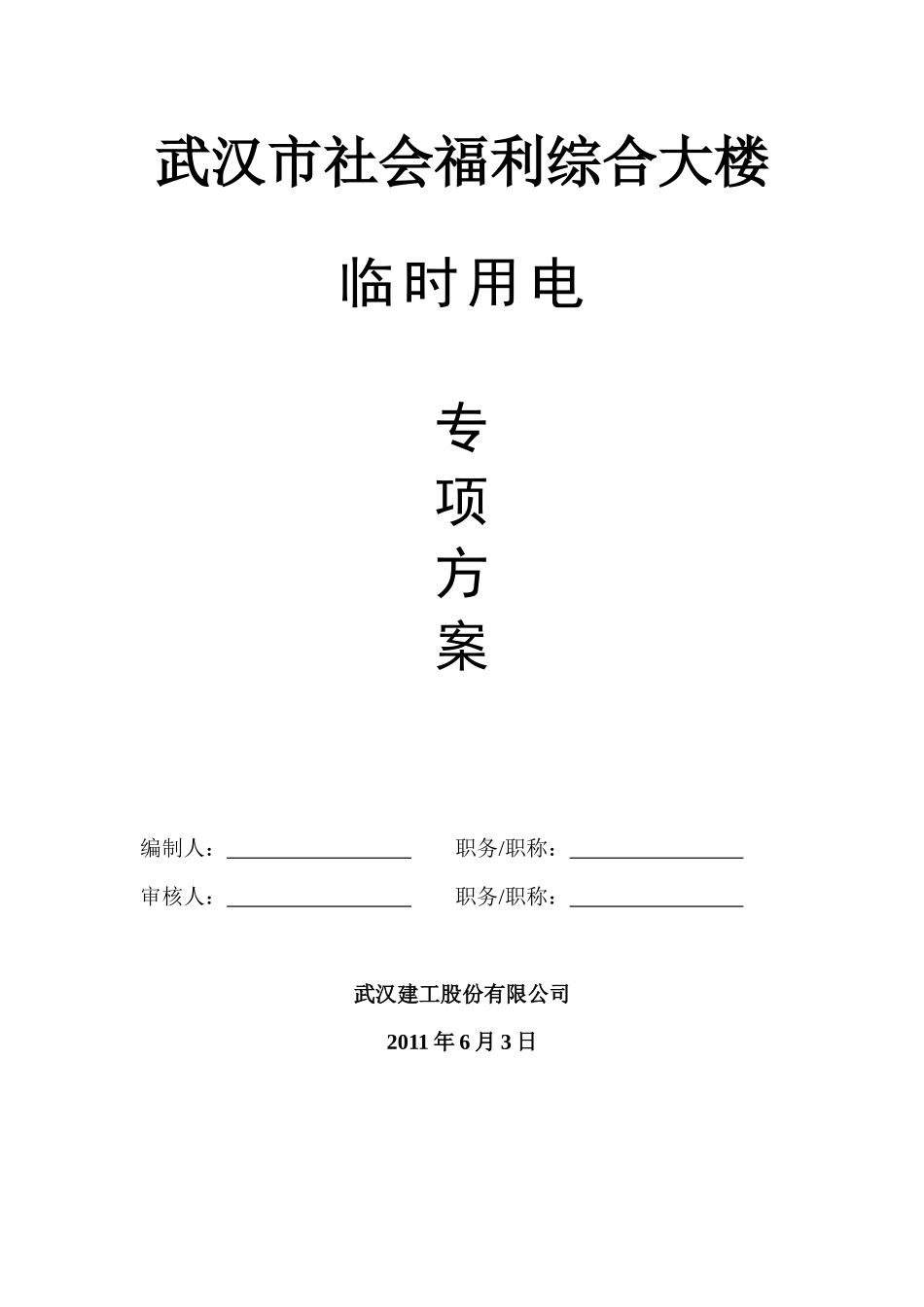

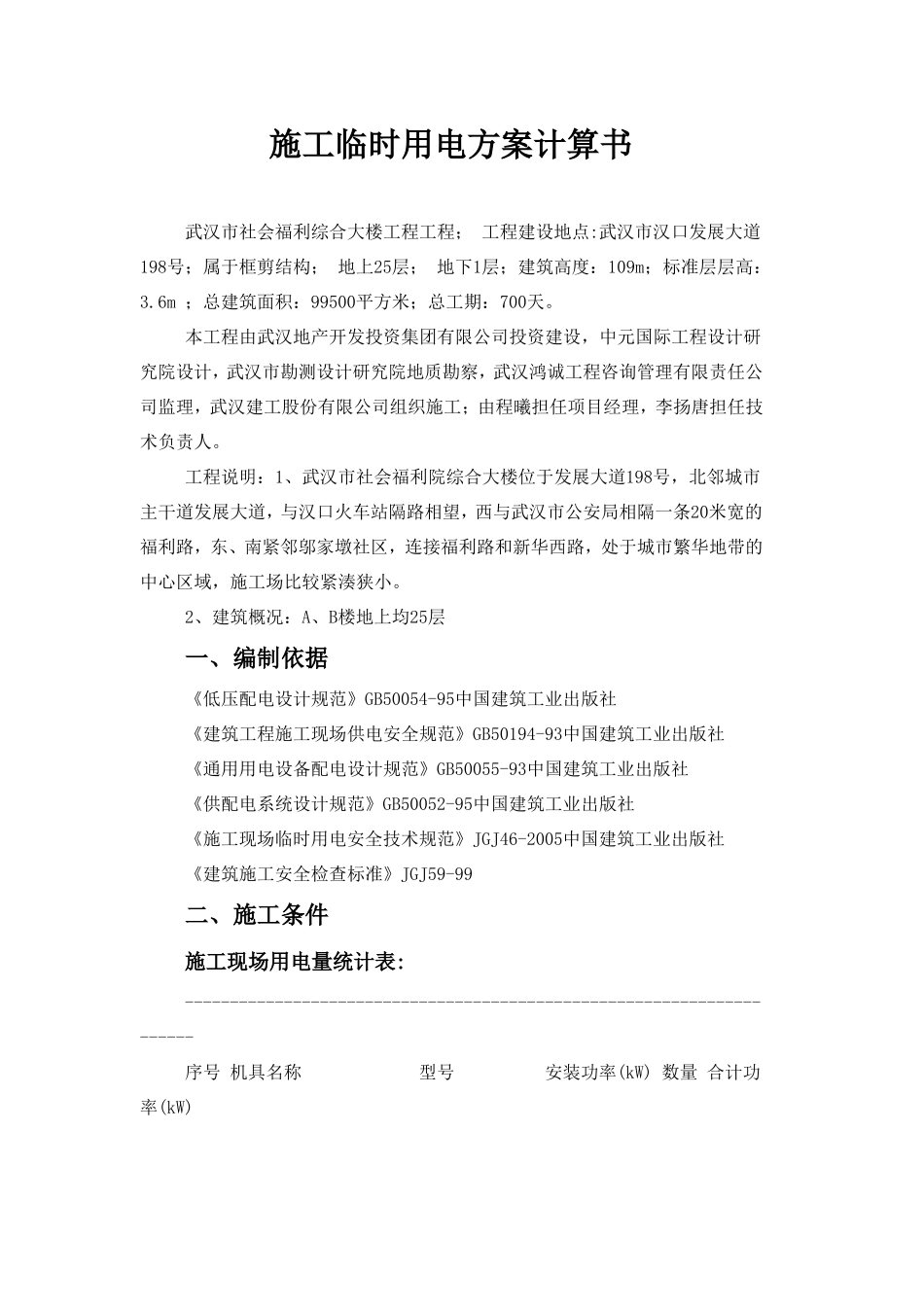

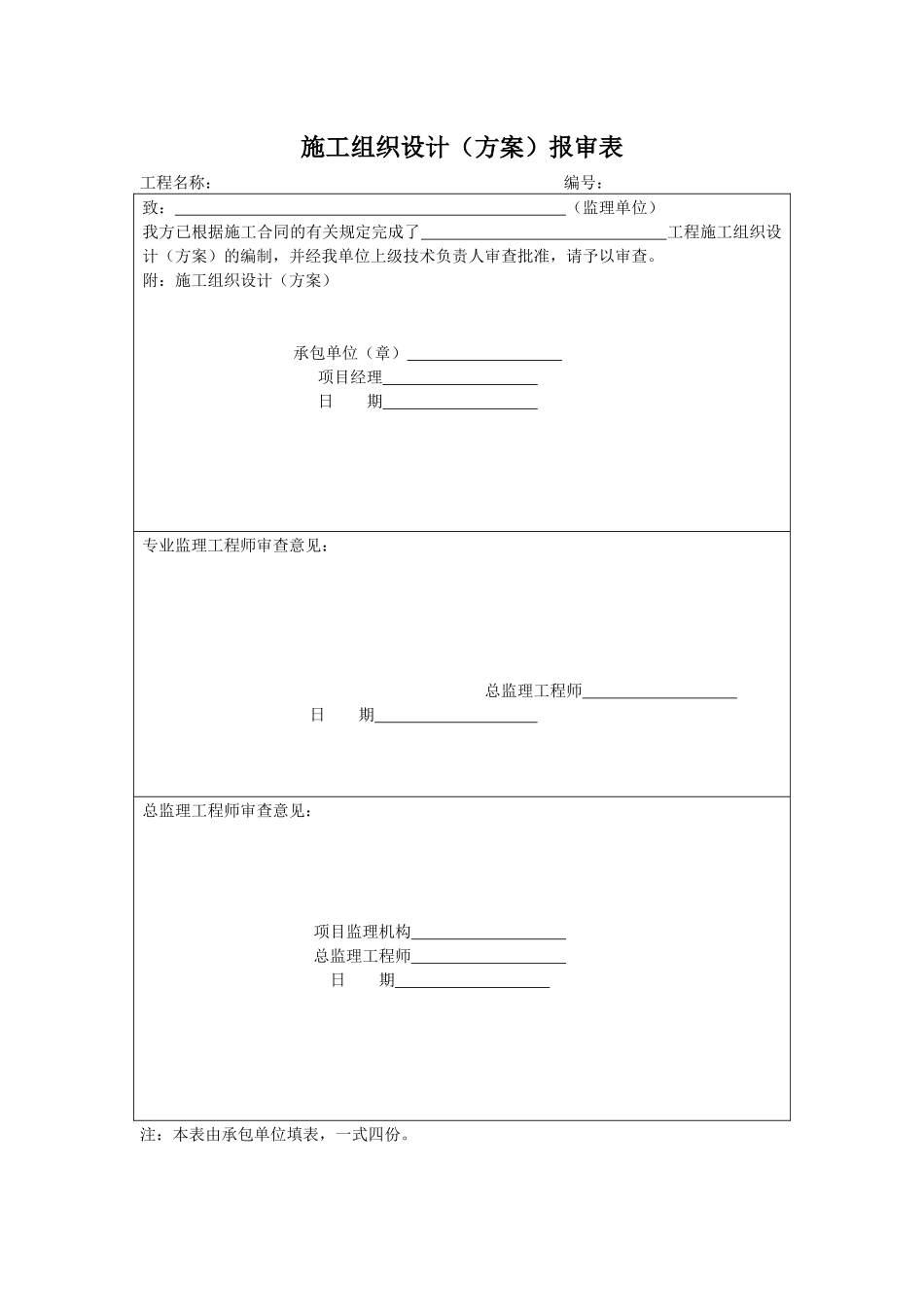

施工组织设计（方案）报审表工程名称：编号：致：（监理单位）我方已根据施工合同的有关规定完成了工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：总监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期注：本表由承包单位填表，一式四份。武汉市社会福利综合大楼临时用电专项方案编制人：职务/职称：审核人：职务/职称：武汉建工股份有限公司2011年6月3日施工临时用电方案计算书武汉市社会福利综合大楼工程工程；工程建设地点:武汉市汉口发展大道198号；属于框剪结构；地上25层；地下1层；建筑高度：109m；标准层层高：3.6m；总建筑面积：99500平方米；总工期：700天。本工程由武汉地产开发投资集团有限公司投资建设，中元国际工程设计研究院设计，武汉市勘测设计研究院地质勘察，武汉鸿诚工程咨询管理有限责任公司监理，武汉建工股份有限公司组织施工；由程曦担任项目经理，李扬唐担任技术负责人。工程说明：1、武汉市社会福利院综合大楼位于发展大道198号，北邻城市主干道发展大道，与汉口火车站隔路相望，西与武汉市公安局相隔一条20米宽的福利路，东、南紧邻邬家墩社区，连接福利路和新华西路，处于城市繁华地带的中心区域，施工场比较紧湊狭小。2、建筑概况：A、B楼地上均25层一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ63B(5610)型36.45136.452塔式起重机QTZ63B(5610)型36.45136.453塔式起重机QTZ63B(5610)型36.45136.454建筑施工外用电梯SC200/200型111115建筑施工外用电梯SC200/200型111116建筑施工外用电梯SC200/200型111117建筑施工外用电梯SC200/200型111118建筑施工外用电梯SC200/200型111119钢筋调直机GT6/85.515.510钢筋切断机QJ40-15.515.511钢筋切断机QJ40-15.515.512钢筋弯曲机GW4031313钢筋弯曲机GW4031314木工圆锯MJ10431315木工电刨MIB2-80/10.7121电动液压弯管机WYQ1.111.122真空吸水泵HZX-4041423真空吸水泵HZX-4041424真空吸水泵HZX-4041425100m高扬程水泵2012026交流电焊机BX3-120-191927高压汞灯31328高压汞灯11129高压汞灯11130碘钨灯11131碘钨灯11132碘钨灯11133碘钨灯11134碘钨灯11135荧光灯0.21设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=36.45kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×36.45=46.11kWPjs=Kx×Pe=0.85×46.11=39.19kWQjs=Pjs×tgφ=39.19×1.33=52.25kvar(2)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=36.45kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×36.45=46.11kWPjs=Kx×Pe=0.85×46.11=39.19kWQjs=Pjs×tgφ=39.19×1.33=52.25kvar(3)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=36.45kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×36.45=46.11kWPjs=Kx×Pe=0.85×46.11=39.19kWQjs=Pjs×tgφ=39.19×1.33=52.25kvar(4)、建筑施工外用电梯Kx=0.85，Cosφ=0.6，tgφ=1.33Pjs=0.85×11=9.35kWQjs=Pjs×tgφ=9.35×1.33=12.47kvar(5)、建筑施工外用电梯Kx=0.85，Cosφ=0.6，tgφ=1.33Pjs=0.85×11=9.35kWQjs=Pjs×tgφ=9.35×1.33=12.47kvar(6)、建筑施工外用电梯Kx=...
