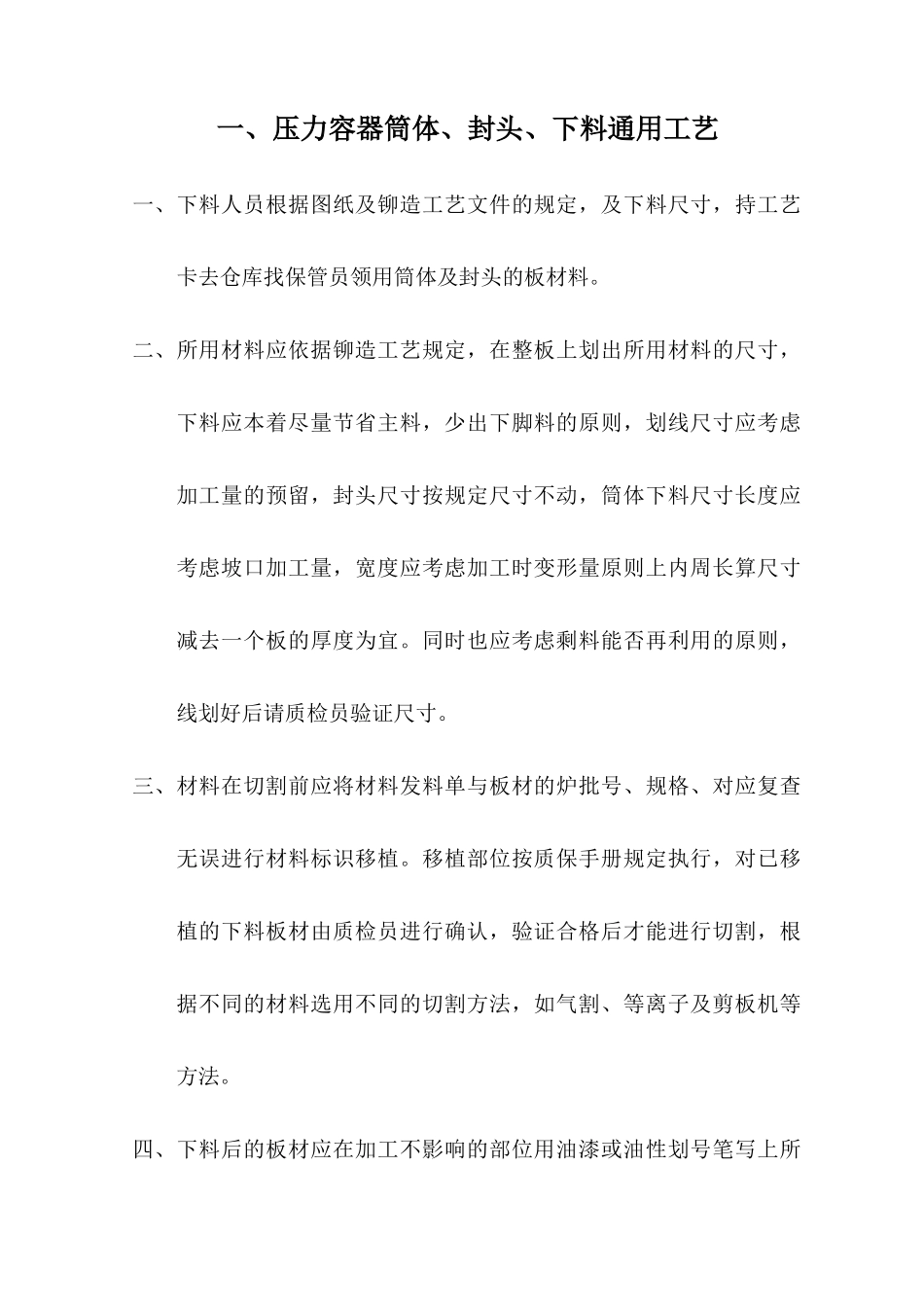

一、压力容器筒体、封头、下料通用工艺一、下料人员根据图纸及铆造工艺文件的规定，及下料尺寸，持工艺卡去仓库找保管员领用筒体及封头的板材料。二、所用材料应依据铆造工艺规定，在整板上划出所用材料的尺寸，下料应本着尽量节省主料，少出下脚料的原则，划线尺寸应考虑加工量的预留，封头尺寸按规定尺寸不动，筒体下料尺寸长度应考虑坡口加工量，宽度应考虑加工时变形量原则上内周长算尺寸减去一个板的厚度为宜。同时也应考虑剩料能否再利用的原则，线划好后请质检员验证尺寸。三、材料在切割前应将材料发料单与板材的炉批号、规格、对应复查无误进行材料标识移植。移植部位按质保手册规定执行，对已移植的下料板材由质检员进行确认，验证合格后才能进行切割，根据不同的材料选用不同的切割方法，如气割、等离子及剪板机等方法。四、下料后的板材应在加工不影响的部位用油漆或油性划号笔写上所制容器的制号及下料编号，以示区别及确认。五、本守则下料未包括的事宜以质保手册规定为准则依据。二、筒体卷圆纵缝组对通用工艺守则一、筒体卷圆时应对来料的尺寸及标识移植进行复核无误后才能加工。二、加工时如用数控卷板机可一次成型，但对厚板〉12㎜的应予制两头的过渡圆弧，然后才能一次成型。三、对已成型的圆筒节，应进行内径的尺寸复验，并对有椭圆度超标的应进行修正滚制，直到达到要求后才能进行组对焊缝点焊。四、点焊组对焊缝时不能强力组对，应顺其自然组对减少组对应力及焊后变形，点焊组对后应请质检员对筒节的椭圆度，棱角度及错边量进行初检验，对达到要求的组对筒节才能转焊接工序，严禁超标的筒节转焊接工序。五、对未能考虑到的因素，以质保手册规定为依据。三、壳体环焊缝组对工艺规程一、壳体环焊缝组对是由筒节与筒节或与封头的组对焊缝构成。二、筒节在组对时应先对每个筒节的外形尺寸，及排版图进行确认，防止组对后发生不直度错边量，棱角度超标及开孔开在焊缝上的不良后果影响产品质量。三、组对时应对每个筒节直径误差最小的两个筒节组对在一起，同时要保证组对后筒体的不直度应符合要求，并对每个筒节、封头的制号、材质标记确认，以防错装配。四、组对后进行点固，要保证不直度、错边量、棱角度、椭圆度等符合要求，然后请质检员进行检查认证，合格后才能进入下道焊接工序施焊。五、未尽事宜见质保手册规定及相关标准。四、手工切割工艺守则1、为降低能耗，提高喷嘴及电极的寿命，当切割较薄工件时，应尽量采用“低档”切割。2、当“切厚选择”开关置于“高档”时应采用非接触式切割式切割（特别情况除外）并优先选择水割割炬。3、当必须调换“切厚选择”开关档位时，一定要先关断主机电源开关，以防损坏机件。4、当装拆或移动主机时，一定要先关断供电电源方可进行，以防发生危险。5、应先关断主机电源开关后，方可装拆主机上附件、部件（如割炬、切割地线、电极、喷嘴、分配器、压帽、保护套等）。避免反复快速地开启割炬开关，以免损坏引弧系统或相关元件。6、当需要从工件中间开始引弧切割时，切割不锈钢≤20mm厚，可以直接穿孔切割。方法为：把割炬置于切缝起始点上，并使割炬喷嘴轴线与工件平面呈约75°夹角，然后，开启割炬开关，引弧穿孔；同时，缓慢地调整喷嘴轴线与工件面夹角，至切割穿工件时止应调整至90°。切穿工件后，沿切缝方向正常切割即可。但如果超过上述厚度时须穿孔切割，就必须在切割起始点上钻一小孔（直径不限），从小孔中引弧切割。否则，容易损坏割炬喷嘴。7、主机持续工作率70%（“切厚选择”开关置于低档时，持续工作可接近100%）。若连续工作时间过长而导致主机温度过高时，温度保护系统将自动关机，必须冷却20分钟左右才能继续工作。8、当压缩空气压力低于0.22MPa时设备应立即处于保护关机状态，此时应检修供气系统，排除故障后，压力恢复0.45MPa时方能继续工作。9、若三相输入电源缺相时，主机则不能正常工作，部份机型“缺相指示”红灯亮。须排除故障后，才能正常切割。10、水冷机型必须将水箱注满自来水，并插好水泵电源插头。11、将电源开关旋至“开机”位置，如“气压不足”指示灯亮，应按要求调至0.45MPa。于是“...
