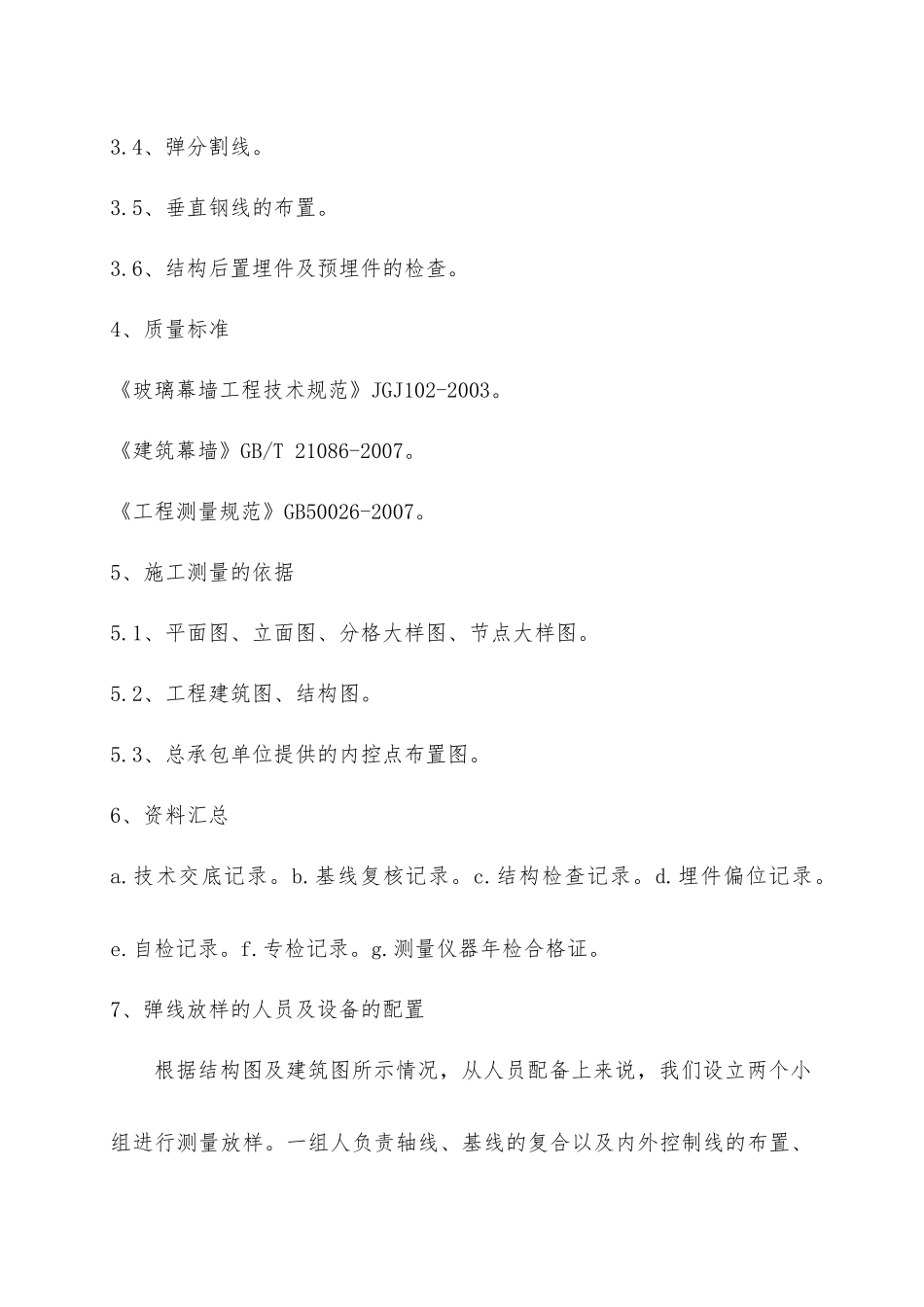

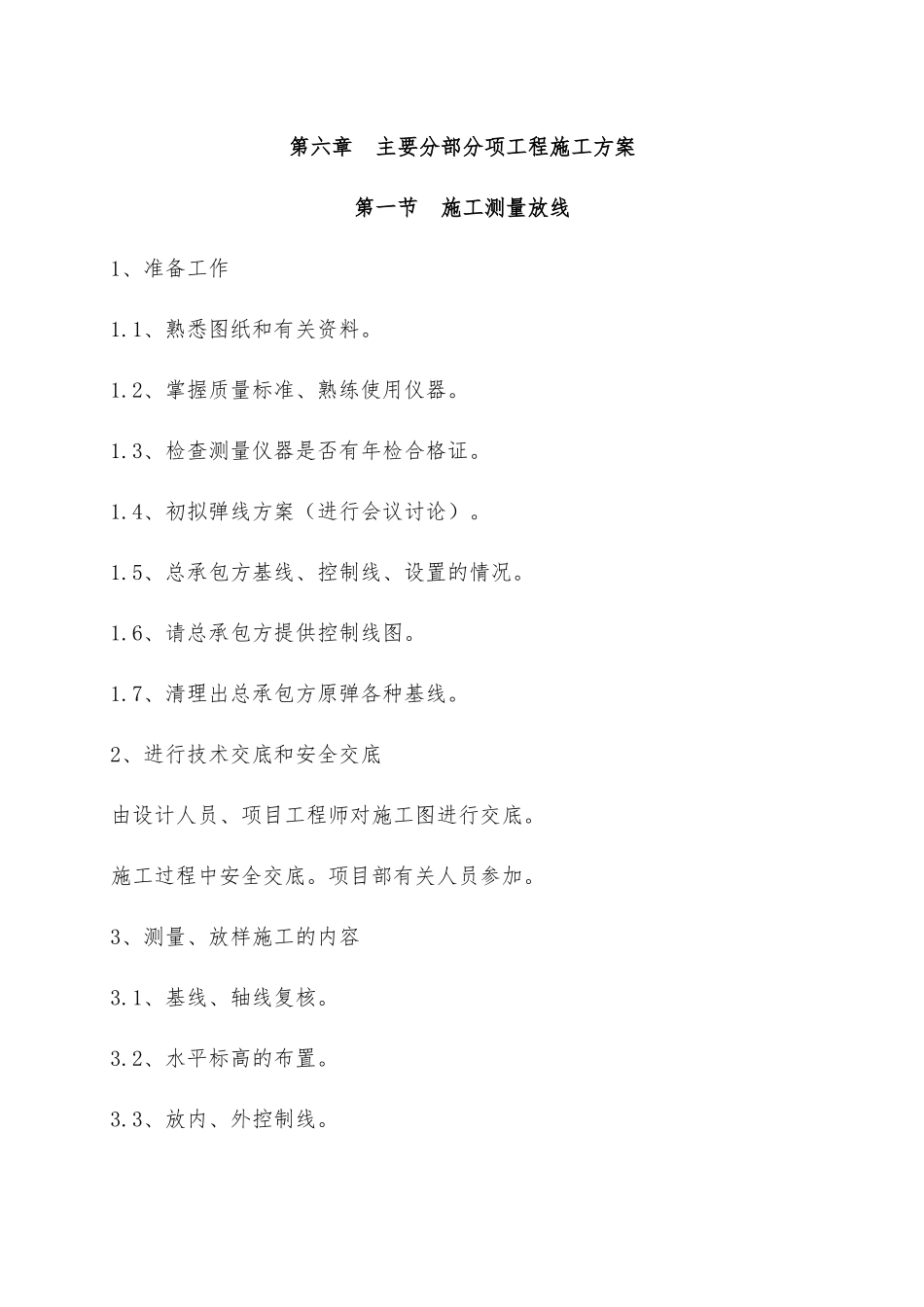

第六章主要分部分项工程施工方案第一节施工测量放线1、准备工作1.1、熟悉图纸和有关资料。1.2、掌握质量标准、熟练使用仪器。1.3、检查测量仪器是否有年检合格证。1.4、初拟弹线方案（进行会议讨论）。1.5、总承包方基线、控制线、设置的情况。1.6、请总承包方提供控制线图。1.7、清理出总承包方原弹各种基线。2、进行技术交底和安全交底由设计人员、项目工程师对施工图进行交底。施工过程中安全交底。项目部有关人员参加。3、测量、放样施工的内容3.1、基线、轴线复核。3.2、水平标高的布置。3.3、放内、外控制线。3.4、弹分割线。3.5、垂直钢线的布置。3.6、结构后置埋件及预埋件的检查。4、质量标准《玻璃幕墙工程技术规范》JGJ102-2003。《建筑幕墙》GB/T21086-2007。《工程测量规范》GB50026-2007。5、施工测量的依据5.1、平面图、立面图、分格大样图、节点大样图。5.2、工程建筑图、结构图。5.3、总承包单位提供的内控点布置图。6、资料汇总a.技术交底记录。b.基线复核记录。c.结构检查记录。d.埋件偏位记录。e.自检记录。f.专检记录。g.测量仪器年检合格证。7、弹线放样的人员及设备的配置根据结构图及建筑图所示情况，从人员配备上来说，我们设立两个小组进行测量放样。一组人负责轴线、基线的复合以及内外控制线的布置、弹墨线的弹设；另一组人负责各楼层1米水平标高的布设，布设钢琴线。两组人在分工的基础上紧密配合确保整个工程的放线。每组设一名负责人，每组6人，两组共12人。遇到具体问题及时商量反馈，人员相互之间进行调整，确保放线施工质量。测量仪器的配量：90°角尺一把。50米、30米钢卷尺各一把。7.5米、5米钢卷尺六台把。8、测量放样施工8.1基准点、线的确认本工程幕墙测量放样，依据总承包单位提供的内控线及基点布置图、检查总包单位初始已弹的控制线、轴线、起始标高以及底层的基准点，是否清晰或损坏，进一步了解具体的位置，以及相互之间的关系，结合幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包单位有关负责人给予认可。8.2层间标高的设置8.2.1在轴线控制线上，用全站仪采取直线延伸法，在能便于观察的外围作一观察点，由下而上设立垂直线，在垂直线上的楼层外立面上悬挂10kg重物的30m钢卷尺，30m钢卷尺垂直钢丝挂靠牢固，用大力钳把钢卷尺与钢丝夹紧，在小于4级风的气候条件下，静置后用等高法分别测量计算出各楼层的实际标高和建筑结构的实际总高度，每层设立1米水平线作为作业时的检查用线，并将各层高度分别用绿色油漆记录在立柱或剪力墙的同一位置处（因总承包方标记录红色，以示区别），在幕墙施工安装直至施工完毕之前，高度标记、水平标记必须清晰完好，不被消除破坏。标高测量误差，层与层之间<±2mm，总标高<10mm。（参见图1-1）8.3测量仪器的型号及精度详细如下表所示：测量仪器名称测量仪器型号精度全站仪索佳SET2BⅡ测角精度±2″铅垂仪索佳PD3精度1:40000自动安平水准仪DZS3-1精度:+0.7mm钢卷尺90°角尺50米、7.5米、5米以米类催，每米0.1mm左右8.4测量放样误差控制标准8.4.1标高a.±0.000至1米线≤1mm；b.层与层之间1米线≤1mm；c.总标高±0.000至楼顶层≤±1mm。8.4.2控制线a.墙完成面控制线≤±2mm(参见图)；b.线到外控线≤±1mm；c.部分通过圆心与弦长垂直内点与外点≤±1mm；d.结构封闭线≤±2mm。8.4.3投点各标准层之间点与点之间垂直度≤±1mm。图1—1第二节隐框玻璃幕墙施工工艺1、隐框玻璃幕墙：主要位于裙楼一~~五层，玻璃采用8(LOW-E)+11.A+6中空钢化玻璃、6(LOW-E)+11.A+6中空钢化彩釉玻璃，立柱、横梁均采用铝合金型材。标准横剖节点示意图一标准横剖节点示意图二2、玻璃幕墙施工流程开工→基准线移交复核→放线→检查放线精度→埋件检查→埋件校准补埋→过渡连接件安装→龙骨安装→质量检查→玻璃安装→质量检查→注胶密封→检查清扫→质量检查→竣工交付3、开工前的准备工作3.1设计方案由甲方审定后，确认材料计划，以便备料；3.2报送材料样品供甲方认可，以便加工制作、施工；3.3根据施工现场实际情况，编制详细可行的材料、制品、机具的详细进场计划；3.4确认水平和垂直运输路线...
