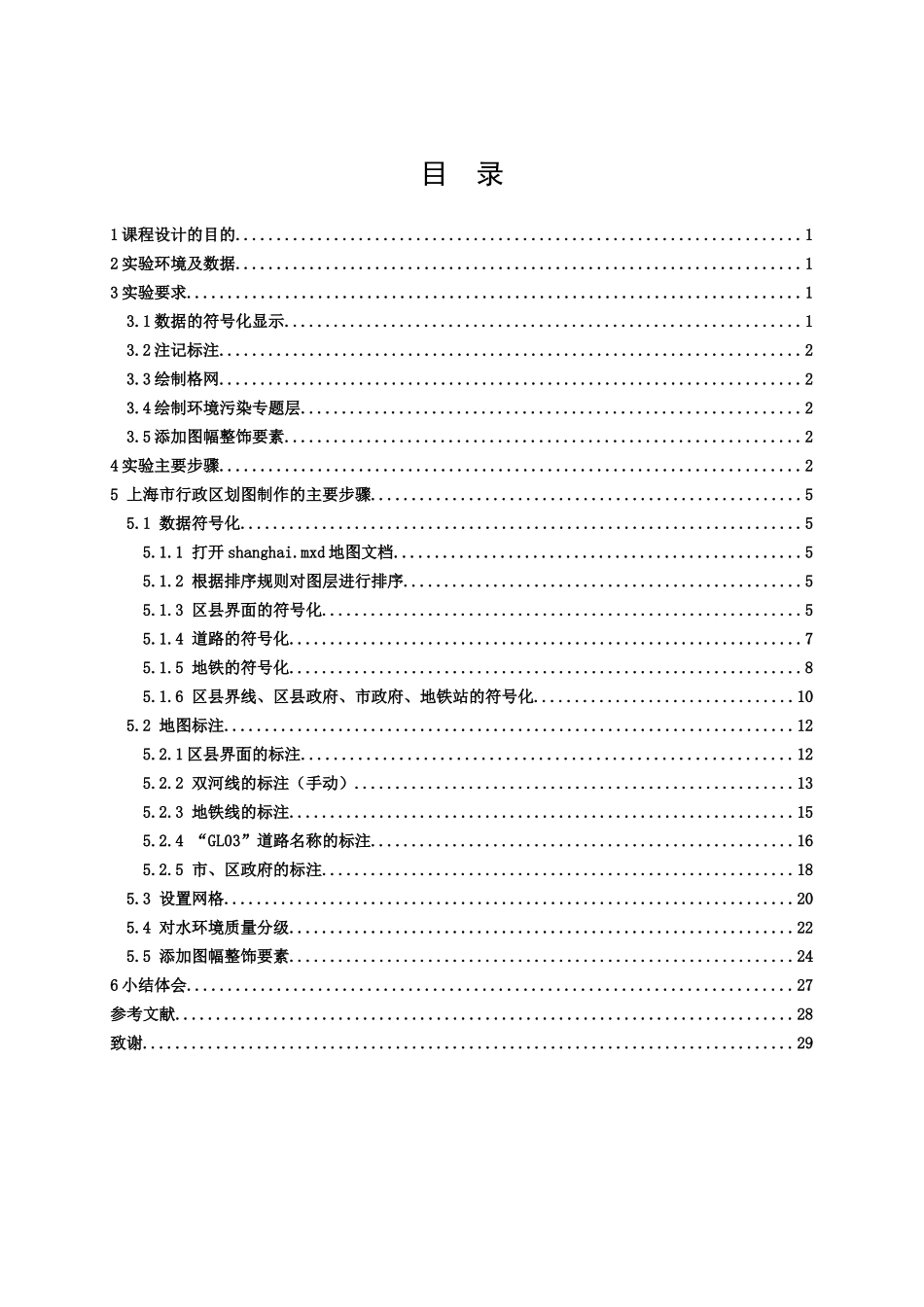

目录1课程设计的目的.....................................................................12实验环境及数据.....................................................................13实验要求...........................................................................13.1数据的符号化显示...............................................................13.2注记标注.......................................................................23.3绘制格网.......................................................................23.4绘制环境污染专题层.............................................................23.5添加图幅整饰要素...............................................................24实验主要步骤.......................................................................25上海市行政区划图制作的主要步骤.....................................................55.1数据符号化.....................................................................55.1.1打开shanghai.mxd地图文档..................................................55.1.2根据排序规则对图层进行排序.................................................55.1.3区县界面的符号化...........................................................55.1.4道路的符号化...............................................................75.1.5地铁的符号化...............................................................85.1.6区县界线、区县政府、市政府、地铁站的符号化................................105.2地图标注......................................................................125.2.1区县界面的标注............................................................125.2.2双河线的标注(手动)......................................................135.2.3地铁线的标注..............................................................155.2.4“GL03”道路名称的标注....................................................165.2.5市、区政府的标注..........................................................185.3设置网格......................................................................205.4对水环境质量分级..............................................................225.5添加图幅整饰要素..............................................................246小结体会..........................................................................27参考文献............................................................................28致谢................................................................................291课程设计的目的(1)熟悉ArcGIS的基本操作;(2)了解符号化、注记标注、格网绘制以及地图整饰的意义;(3)掌握基本的符号化方法、自动标注操作以及相关地图的整饰和输出的操作;(4)对数字地图制图有初步的认识;(5)掌握环境信息数据污染专题图的制作方法。2实验环境及数据软件环境:ArcGISDeskpro桌面平台数据为上海市部分地区矢量地图,其中包含:(1)点图层:区县政府,市政府,水采样点(2)线图层:地铁线、区县界线、道路(3)面图层:区县界面,双线河3实验要求3.1数据的符号化显示1)地图中共有6个区,将这6个区按照Name字段来用分类色彩表示2)将道路按class字段分类:分为一级道路、二级道路、三级道路和四级道路,分别使用不同的颜色来表示3)地铁线符号color:深蓝色,width:1.54)区县界线Color:橘黄色,Width:1,样式:Dashed5)区县政府Color:红色;size:10;样式:Star36)市政府符号在区县政府基础上改为大小183.2注记标注1)对地图中6个区的Name字段使用自动标注,标注统一用Country2样式,大小为162)手动标注黄浦江,使用宋体、斜体、16号字,字体方向为纵向,...
